Hi Brennholz Jürgen!!! Hab mir auch so ein Teil gemacht . google Eigenbau Hydr. Kippmulde Test bestanden!!! Hast gute und saubere Arbeit gemacht Respekt. mfg Xare!!!
Danke Ich habe keine Heckklappe gebaut, sondern einen Länge einstellbaren Anschlag. Die Mulde ist nur 90cm tief. Ich möchte aber auch mal Meterholz fahren. So soll ein herausfallen beim Anfahren verhindert werden. Ich kann den Anschlag auch als Sitzbohle oben einstecken. Der Blechstreifen ist 4x100 und hält. Brennholz Jürgen
Dieser Beitrag zeigt die Historische Brennholzgewinnung bis zur Moderne und ist nicht gänzlich zum Nachmachen empfohlen!
So, mal Bilder von mir. Nur ist der Kleinste Teil davon eigenbau
Natürlich habe ich den Spalter heute gleich mal getestet. Mit dem Kleinzeugs bei der Halle gings schon mal, jetzt brauch ich was großes
Marco
Sägen, genug für den dritten Weltkrieg. Akku-Sägen, ein wink für die Grünen. wenn die Flut kommt, können wir das mit dem Baumklettern oder notfalls haben wir ja unsern Hubsteiger. Schlepper, genug um ihn nicht mit meiner Frau teilen zu müssen
das würde mich auch mal interessieren. Wie groß ist der Ölmotor und kann man das Ding bei 50l/min bedienen? Was hat der Spaß gekostet? Habe zu Hause auch noch zwei alte Kegelspalter einstauben.

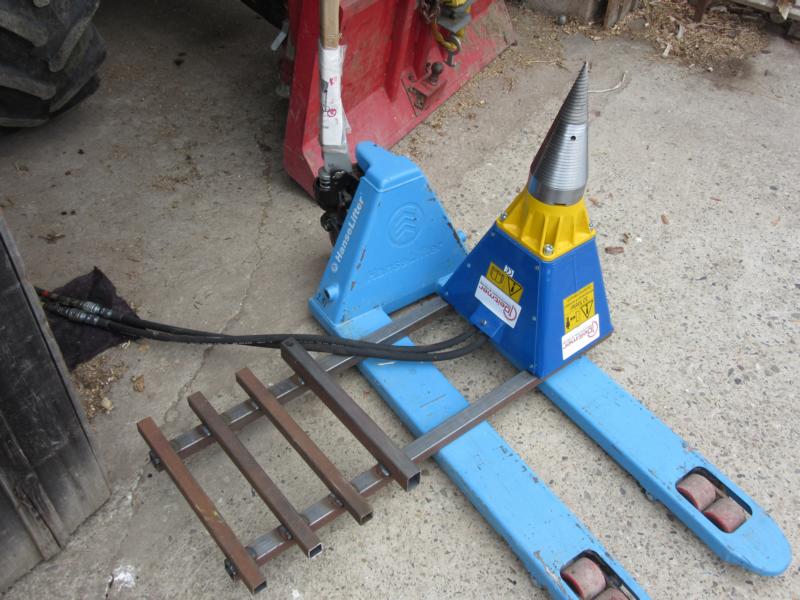

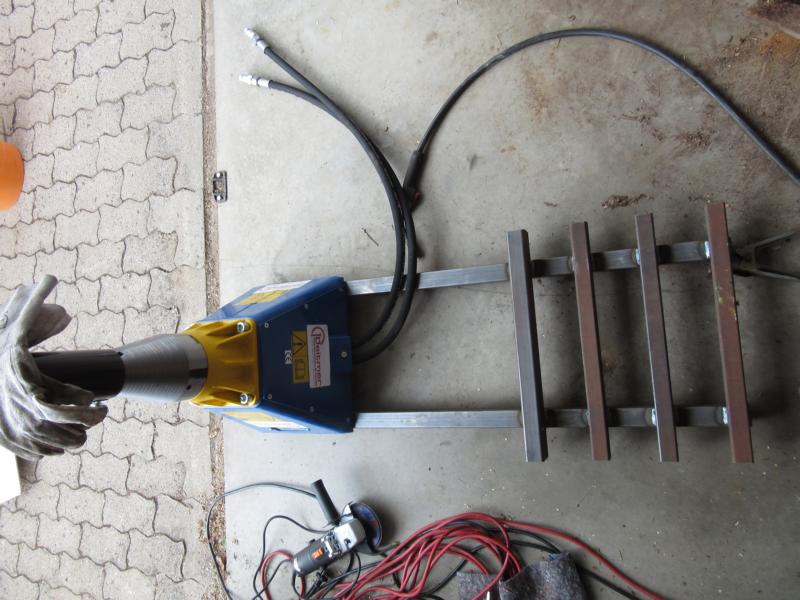

Hallo, da wo die Streben sind wir mit dem Rückewagenfuß drauf gestützt. Ggf. kommt da noch eine Platte drauf mit Gummi, sollte sich da was verdrehen oder so. Mal schaun... Die Schläuche werden noch durch ein Blech in Dachform abgedeckt. Es kommen noch Anschlagpunkte ran zum anheben. Aber erstmal schaun wie die Gewichtsverteilung ist. Nach einem richtigen Testlauf, wenn dann alles passt, kommt der Spalter wieder runter und das Gestell bekommt einem leichten Zinküberzug.
Sägen, genug für den dritten Weltkrieg. Akku-Sägen, ein wink für die Grünen. wenn die Flut kommt, können wir das mit dem Baumklettern oder notfalls haben wir ja unsern Hubsteiger. Schlepper, genug um ihn nicht mit meiner Frau teilen zu müssen
Eine kleine Frage: Meinst, dass das stabil genug ist? Ich hab von Rückewagen, Kran und Co im Grunde kein Plan, aber was macht man, wenn ein Stamm auf dem Spalter steckt und "leer durch geht"? Ich würd den dann mit´m Kran versuchen hoch zu heben... Nicht dass sich das Gestell dann verbiegt, wäre ja ärgerlich...

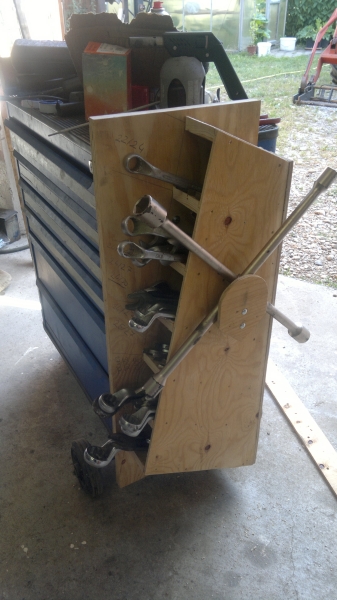

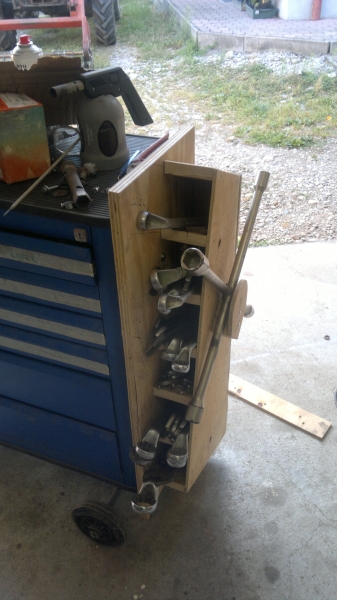

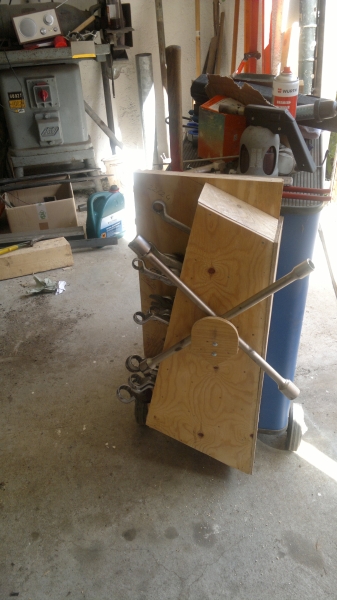

Von mir ein gaaaanz kleiner Eigenbau. Da der Wagen allmählich voll ist und die extra Kiste für die größeren Schlüssel auch nix gescheites ist, hab ich etwas "angebaut"... Nicht schön aber in 2 Wochen eh voller Ölflecken und Fingerdapper...
Coole Kisten - will auch bauen! Was mit welchen Materialkosten muss man ungefähr rechnen?
Die Idee mit dem RW Fuß zur fixierung ist echt kreativ, ich kann nur nicht abschätzen ob das LG eines RW ausreicht um alle Kräft aufzunehmen? (Bzw. ist es ja nur ein Teil davon da die andere Stütze im Regelfall auch abgelassen wurde.)
Danke! LG DB
„Wer nichts weiß, muss alles glauben.“ Marie von Ebner-Eschenbach
-Fendt F105SA |Unsinn 8t Kipper -Eigenbau Kranwagen|https://youtu.be/P9nL22yJ9vU - Erster Funktionstest
bin auch mal wieder was am bauen. (bzw ich lasse es teilweise bauen, weil mir dazu einfach die Maschinen fehlen. )
Es soll eine hydraulische Kranseilwinde werden für meinen Holzladewagen. Ich bin es nämlich leid für ein bißchen Kronenholz immer 2 mal in den Forst zu fahren. (Erst mit Funkseilwinde dran alles vorrücken, dann mit em RW rausfahren und aufkranen..) Also muss ne Kranseilwinde her! Aber neu sowas zu kaufen ist mir für's Hobby einfach zu teuer- also Eigenbau.

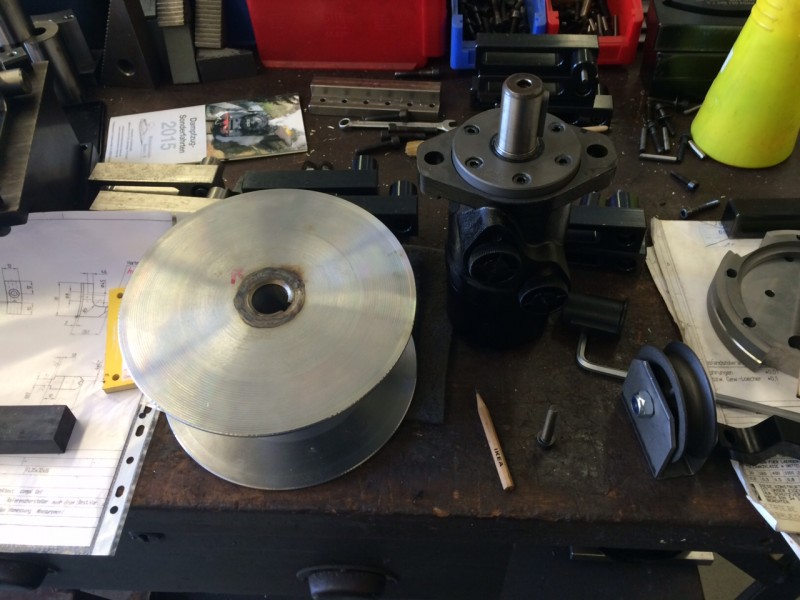

Und da wir es gerade von Daten hatten: Es ist ein Hydraulikmotor mit 316cm³ Schluckvolumen (mit maximal 550Nm Drehmoment bei 225bar) Mein RW hat noch ein Steuerventil am Hochsitz frei, welches 28L/min bereitstellt- darauf wird die Winde geklemmt. Es kommt dann ein 6er Dyneema Seil drauf welches 40 Meter Länge hat. Die Winde zieht laut meinen Berechnungen maximal 1400kg auf unterer Lage und 650kg ganz oben. Seilgeschwindigkeit liegt bei 0,35m/sec. - 0,70m/sec.

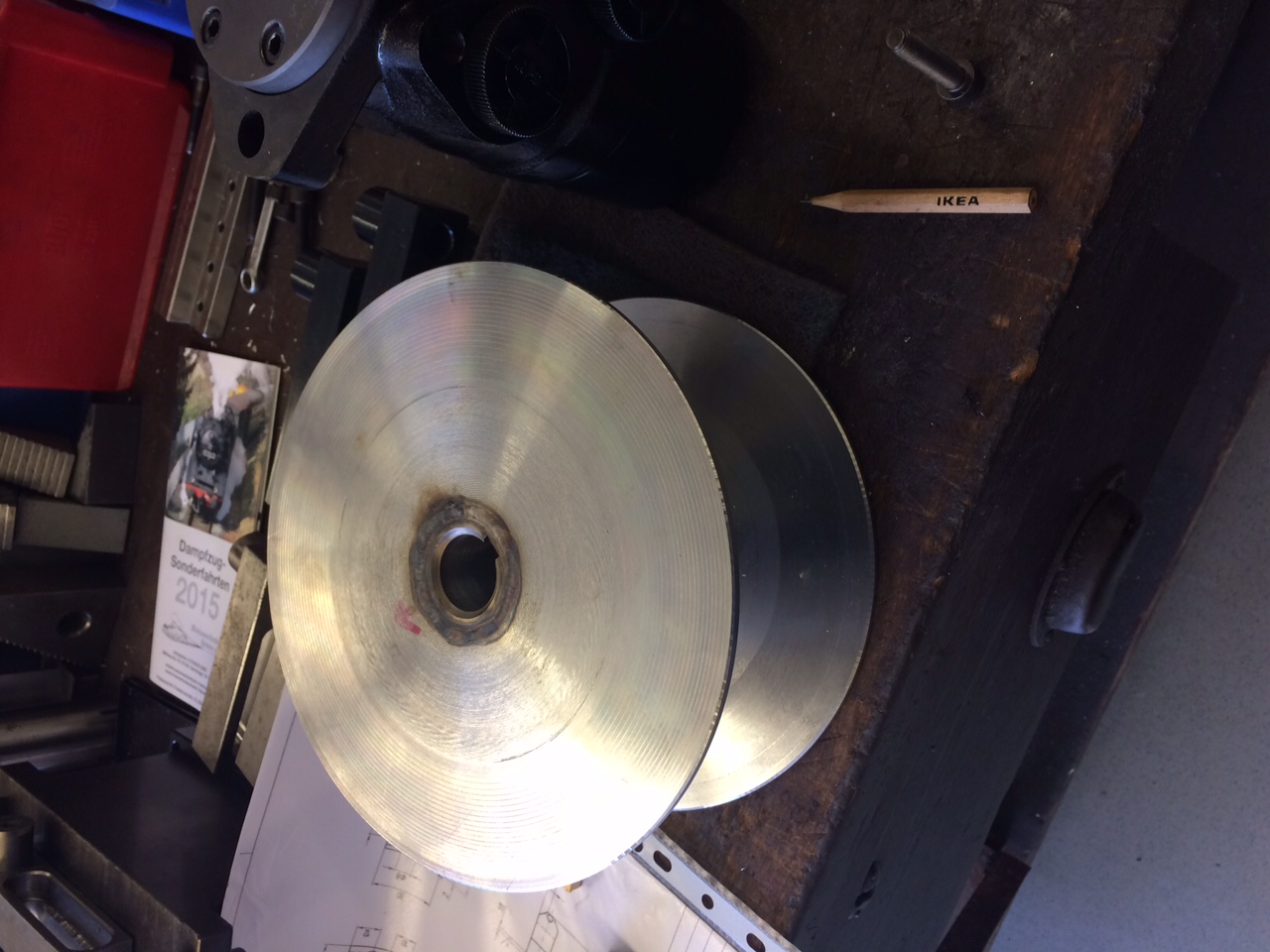

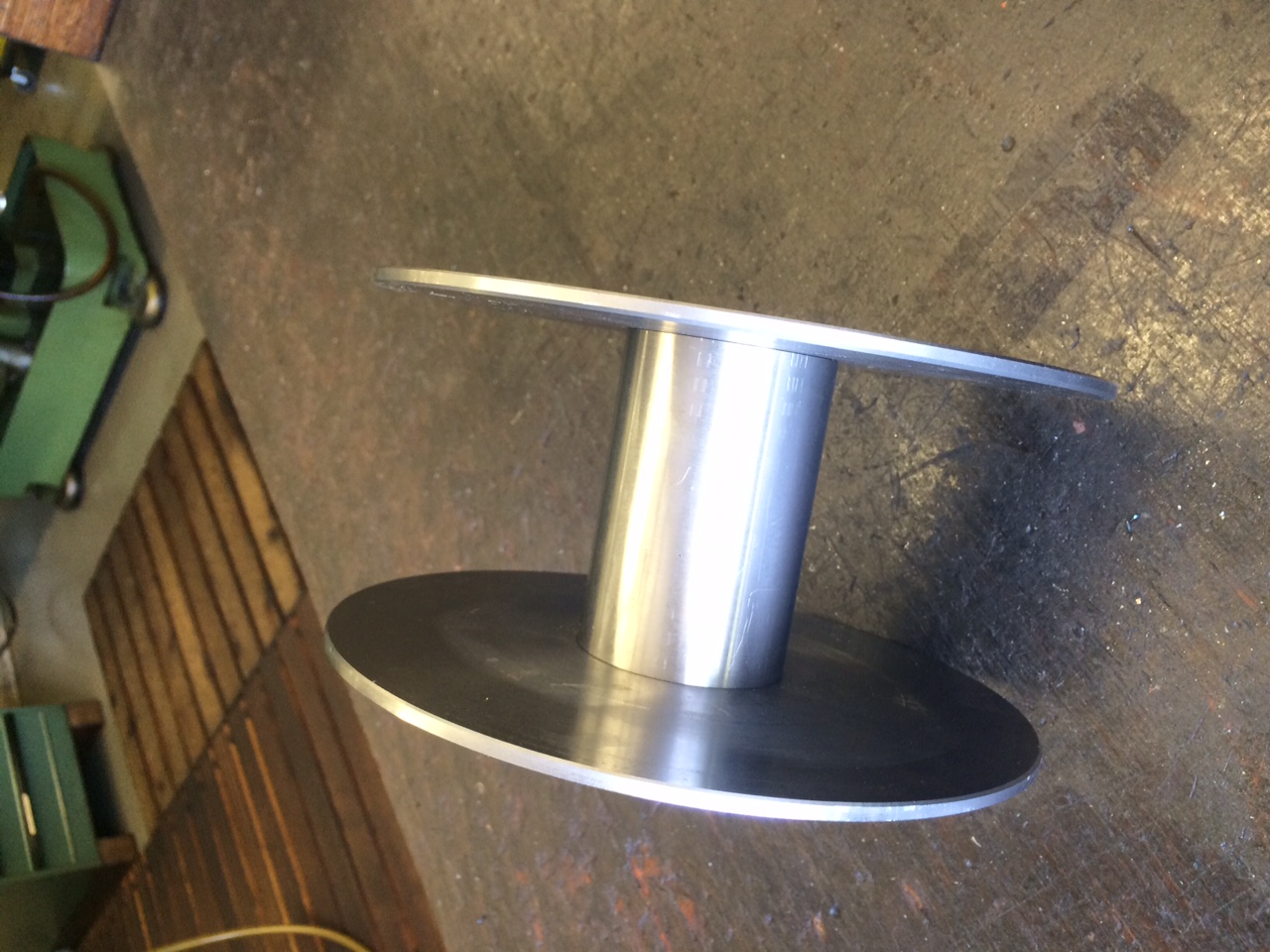

Seiltrommel hab ich von nem Bekannten machen lassen. (es würden auch über 50 Meter drauf passen-aber Schwachsinn!)
Den Rest mach ich selbst daheim. Die Winde wird erstmal einen manuellen "Freilauf" bekommen, mit einem Kugelhahn der als Kurzschluss dient zwischen den Hydraulikleitungen. Denn ich kann ja nicht am Hochsitz sein, und gleichzeitig Seil ausrollen..
Wenn die Winde sich bewährt- und so funktioniert wie ich mir das vorstelle, wird sie Irgendwann auch noch auf Funk umgebaut! Aber das ist Zukunftsmusik...
@Sternkeil du musst in der Druckleitung ein Hahn einbauen, der direckt dann eine Verbindung zum Tank hat. Nicht über den Steuerschieber!!! Gleiches auch für den Rücklauf vom Motor: direckt in den Tank! Sonst bekommste die Trommel nicht von Hand abgerollt....geht zu schwer! Ich hab nen 200ccm Motor...geht noch gerade so abgerollt...zumindest wenn die Trommel noch ziemlich voll ist, gehts schwerer. Drauf habe ich um die 30 Meter Seil (6mm).

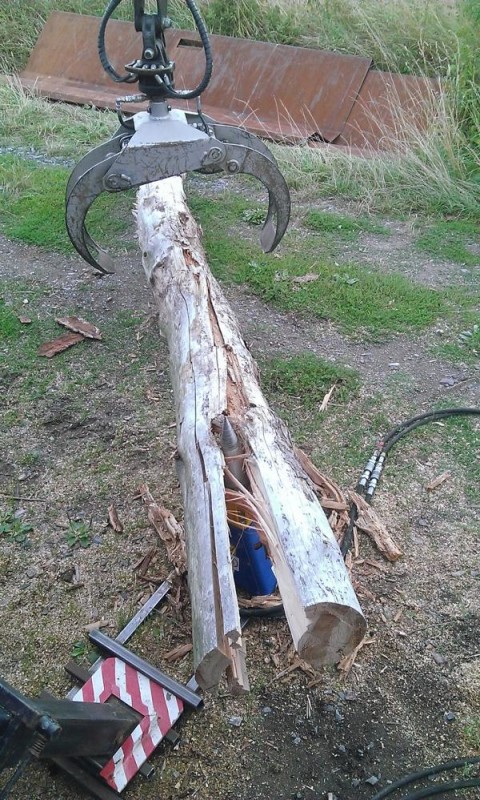

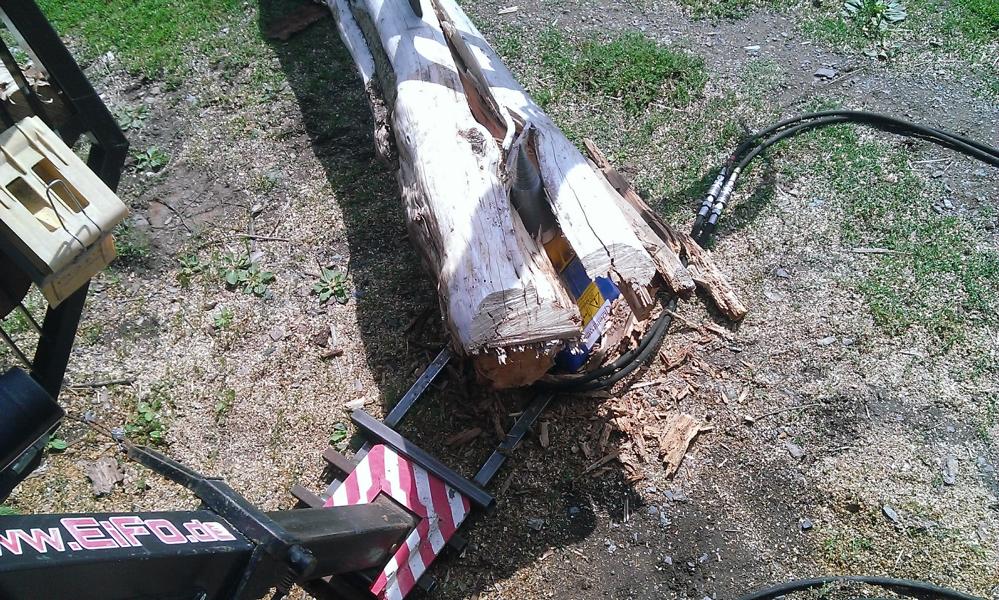

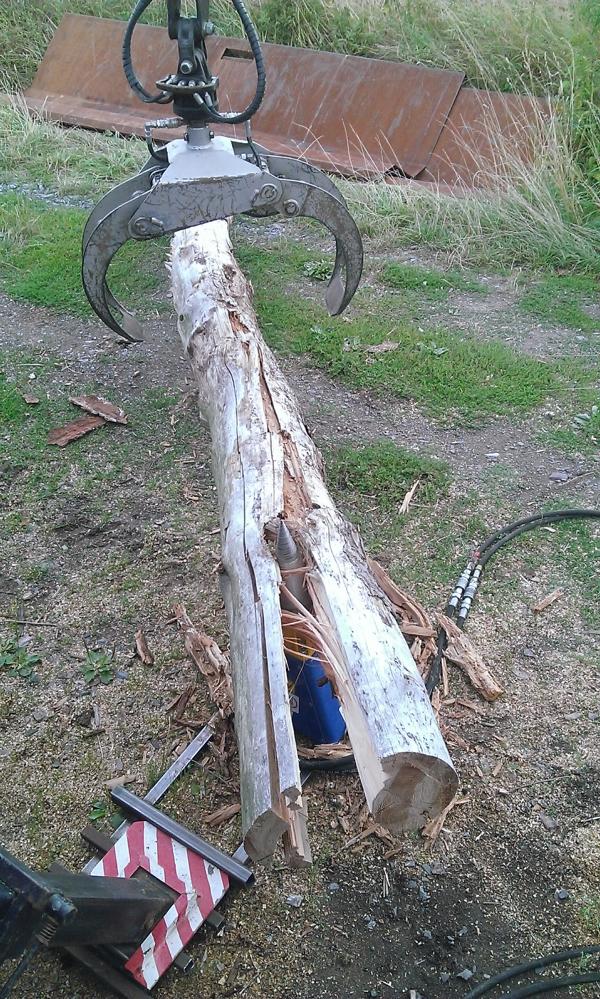

So die Herrn, Spalter läuft äh dreht sich und spaltet wie er soll! Das mit dem abstützen klappt auch!
Gruß Marco
