Eigenbau Maisschild

von **Caterpillar312** » Mo Nov 07, 2011 17:41

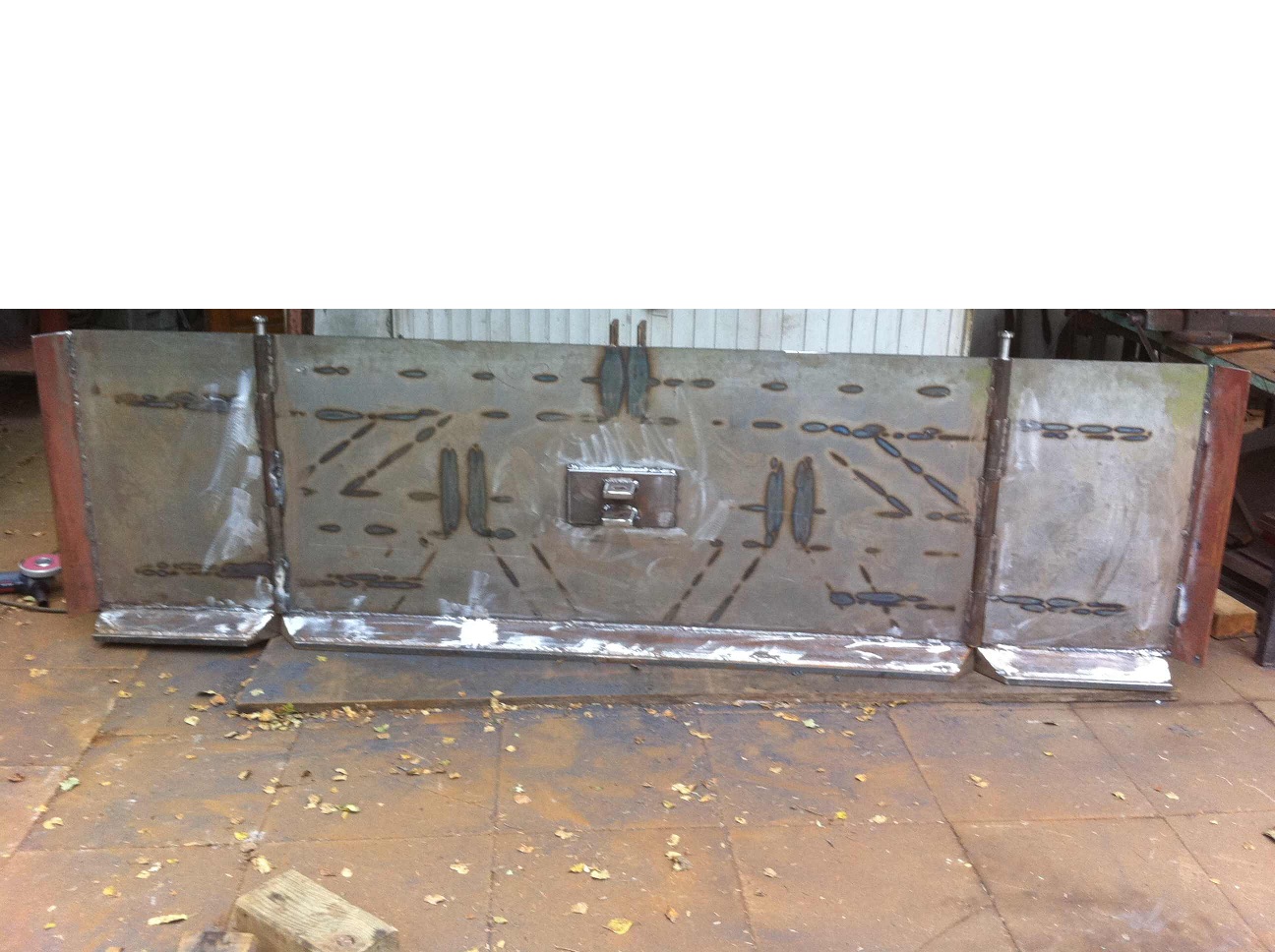

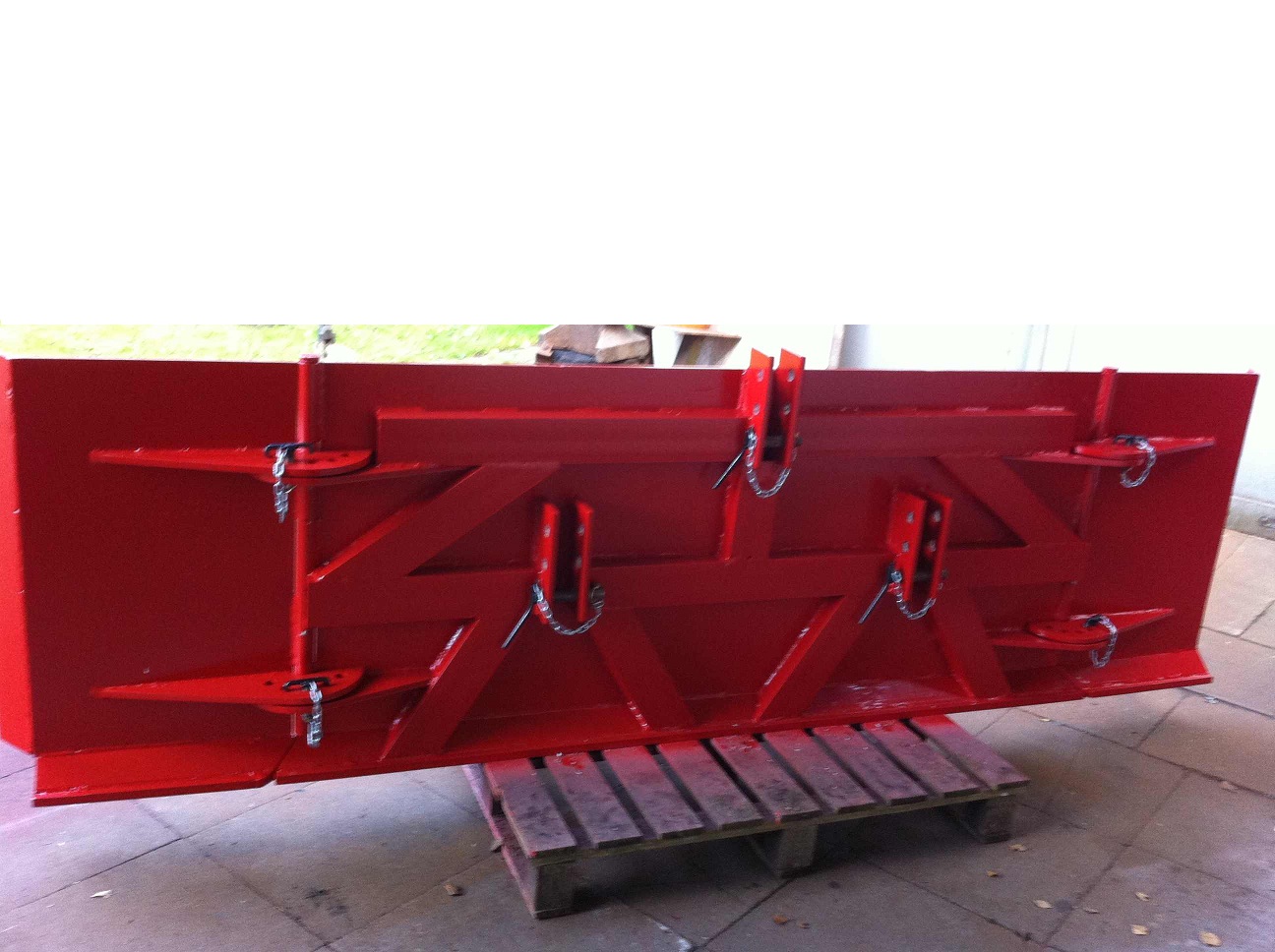

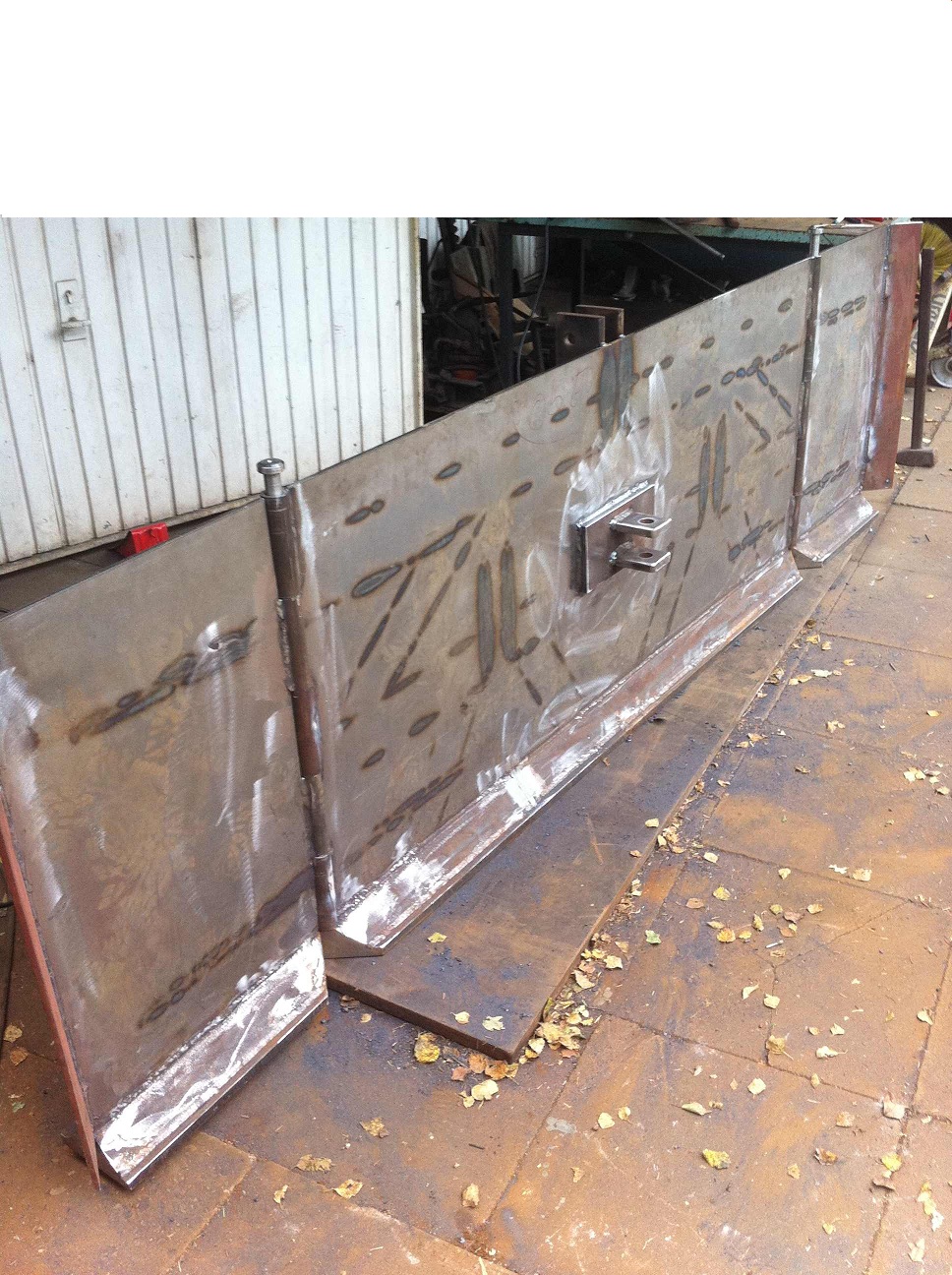

Wie schon oben beschrieben habe ich mir ein Maisschild selbst gebaut.
Ich habe ca. 3 1/2 wochen für gebraucht sowie sehr viel Elektroden

Er ist 3000 mm breit und 800 mm hoch.
Ein Heckgewicht Passend dafür habe ich auch gebaut (ca 1,2t).

Und der erste einsatz ist auch SEHR erfolgreich gewesen. :wink:

IMG_0069.jpg: (324.27 KiB) Noch nie heruntergeladen

IMG_0066.jpg: (320.14 KiB) Noch nie heruntergeladen

IMG_0077.jpg: (479.38 KiB) Noch nie heruntergeladen

IMG_0087.jpg: (295.14 KiB) Noch nie heruntergeladen

IMG_0089.jpg: (273.25 KiB) Noch nie heruntergeladen

MfG

von **Buschhacker** » Di Nov 08, 2011 7:28

Moin,

Glückwunsch zum neuen Maisschild.
schöne Arbeit!
hast Du eventuell noch für später eine hydraulische Verstellung geplant?

Website · von **JonnySchorsch** » Mi Nov 09, 2011 12:14

Hallo,
herzlichen Glückwunsch, gelungener Eigenbau!
Interessant fände ich mal mit welchem Schlepper du das Schild betreibst. Wozu brauchst du denn das Zugmaul vorne am Schild?

von **Caterpillar312** » Do Nov 10, 2011 13:35

Erstmal danke für Komplimente.

Geplannt habe ich das momentan nicht, aber wenn sowas kommen sollte ist das für mich kein Problem.

Das Zugmaul habe ich extra ran geschweißt das wenn man das Schild Hinten am Trecker anbaut, man trotzdem die anderen hochziehen kann.
Das Schild hatten wir erstmal von meinem Nachbars Schlepper gebaut (Fendt 711).
Beim Maisschieben hatte er keine Probleme gehabt. (Man muss auch sagen der hatte noch Zwillingreifen und ein 1,2t Gewichtsklotz angebaut gehabt. Das Gewichtsstück habe ich auch gebaut:D).

MfG

von **Felixoh** » Mo Nov 21, 2011 20:50

Caterpillar312 hat geschrieben:
...ein 1,2t Gewichtsklotz angebaut gehabt. Das Gewichtsstück habe ich auch gebaut:D).

MfG

Schönes schild!!!
Hast du auch Bilder von dem Gewicht?
VG

von **WaldbauerSchosi** » Di Dez 06, 2011 11:14

Wie viel wiegt das Maisschild denn in etwa ?

von **Caterpillar312** » So Dez 11, 2011 16:04

Hallo

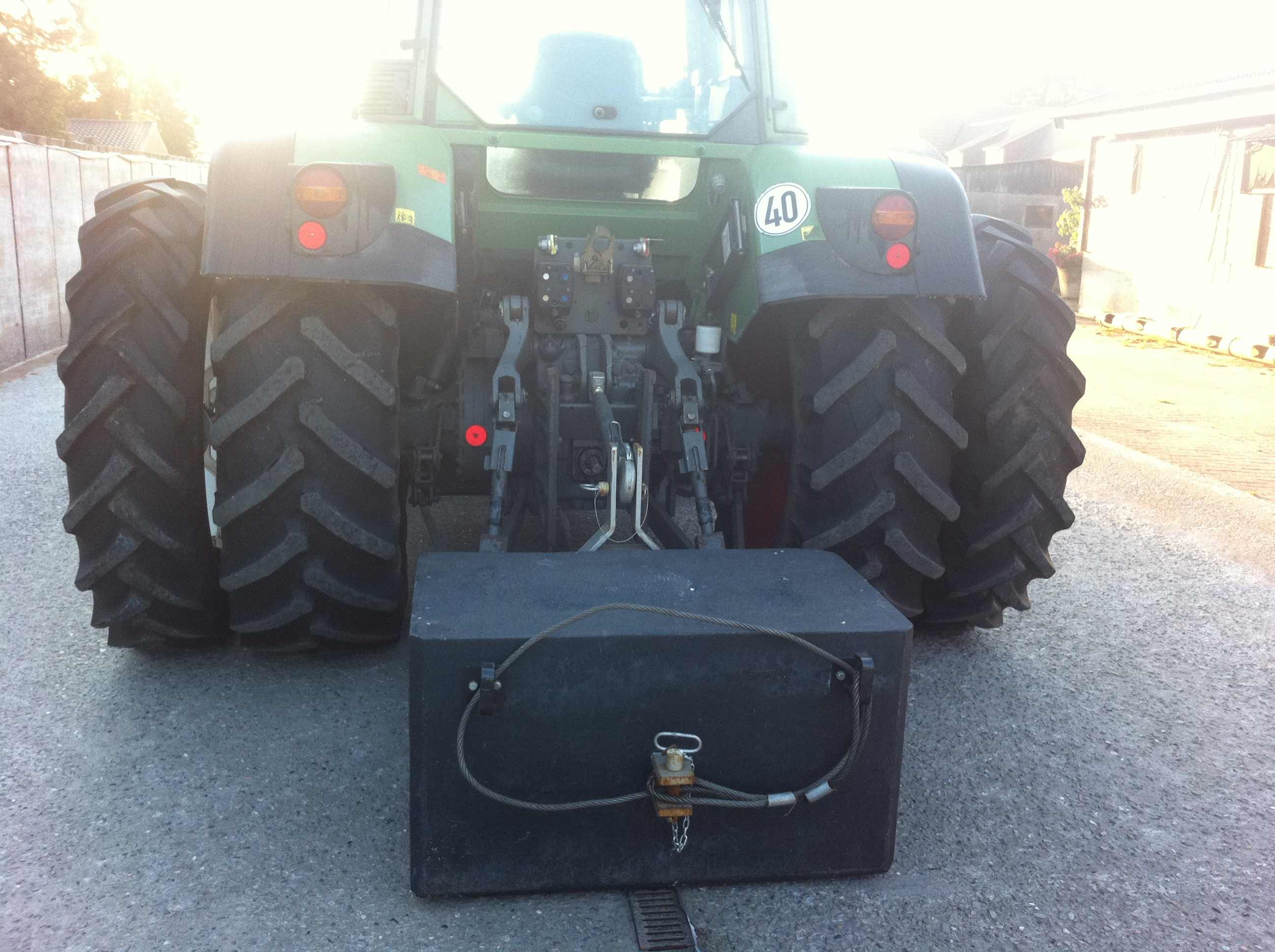

Hier ist ein Bild vom Gewichtsklotz .....
Ich habe da noch 2 Hacken zusätzlich montiert damit man da ein Seil umhängen kann ist wirklich praktisch.....

von **Spenz** » Mo Jan 30, 2012 20:46

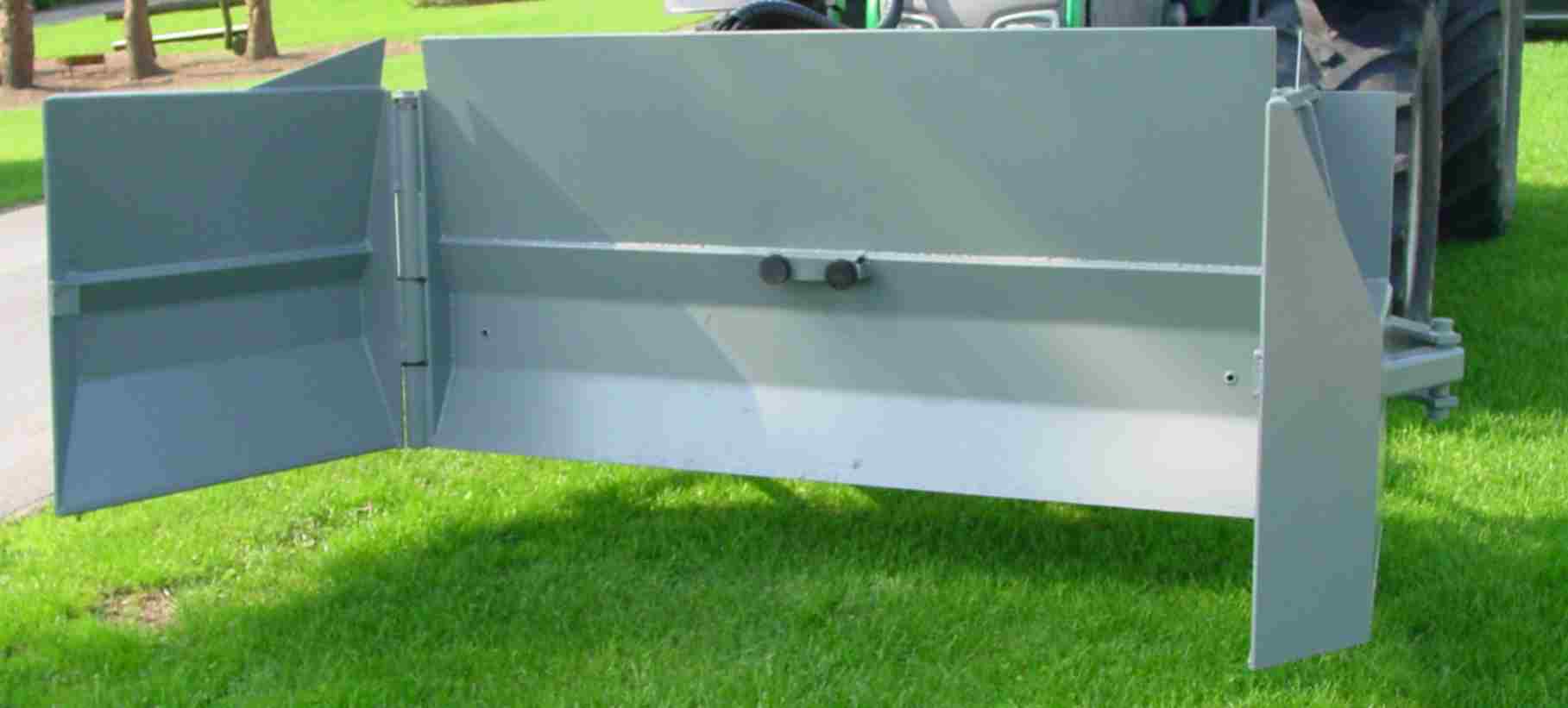

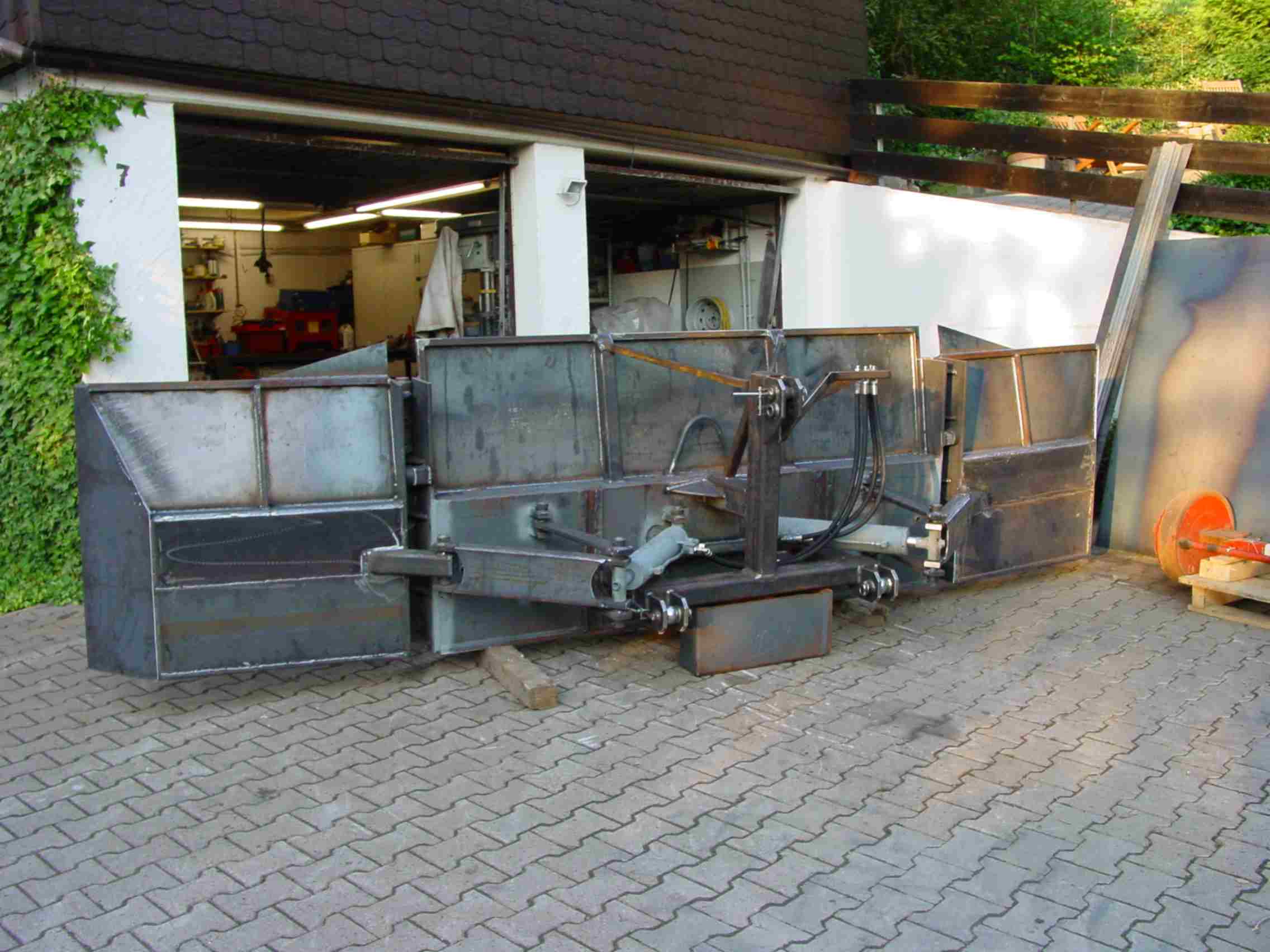

DSC00924.jpg: (152.29 KiB) Noch nie heruntergeladen

DSC00978.jpg: (50.96 KiB) Noch nie heruntergeladen

Find das ein wenig zu leicht, hab mal eins für einen Bekannten gebaut, Gewicht ca. 1,3 Tonnen, lässt sich mit Wasser füllen, wurde noch nie gebraucht!

von **Caterpillar312** » Di Jan 31, 2012 13:56

Ja für mich reicht das vollkommen aus ...
Ich kann ihn auch locker auf 1,5t beschweren aber ich brauche es nicht.
Ich habe ihn mal gewogen er wiegt laut Waage 753kg.

MfG

von **fmr-lorenz** » Fr Feb 17, 2012 23:12

nabend zusammen

wir haben auch en maisschild gebaut - aus 70mm starkem material - mach demnägst mal bilder

gesamtbreite liegt bei knapp 4 meter - und ist hydraulisch klappbar - beide seiten jeweils einzeln durch DW-zylinder.
für unsern dreipunkt-anbaubock haben wir nen ausrangierten rückekran genommen.

gewicht liegt bei 2,5tonnen - das hängen wir bei nem 924ger bzw 930er fendt vario an in verwendung der rückfahreinrichtung
ne ganz feine sache so

wie schon gesagt, ich mach euch mal bilder (unsre gabel zum silo walzen haben wir auch selber gebaut 3 meter breit)

grüße ausm land der tüftler und erfinder
