Hallo Leute

Hier mal ein Eigenbau Hydraulikzylinder da ich mit den maßen für
den Stammheber der Blockbandsäge keine Standard Zylinder passen

Begonnen habe ich mit suche nach einem geeigneten Rohr ,
am besten gezogene die sind Passgenau und auch nicht schwer zu bekommen
meine Rohre sind vom Schrotthändler (kilopreis)



Die Kolbenstange natürlich auch,mann muss nur ein wenig suchen

Im Bild unten sind die Dreharbeiten zu sehen


Und das fertige Teil für die Zylinderdichtung /hab den Namen vergessen



Mit der Kolbenstange verschweißen ist am einfachsten ,man kann aber
wenn man die Köpfe anschweißt die Kolbendichtung (nutring) nicht mehr
Zerstörungsfrei Tauschen



Der Federring auf der Stange kommt noch runter

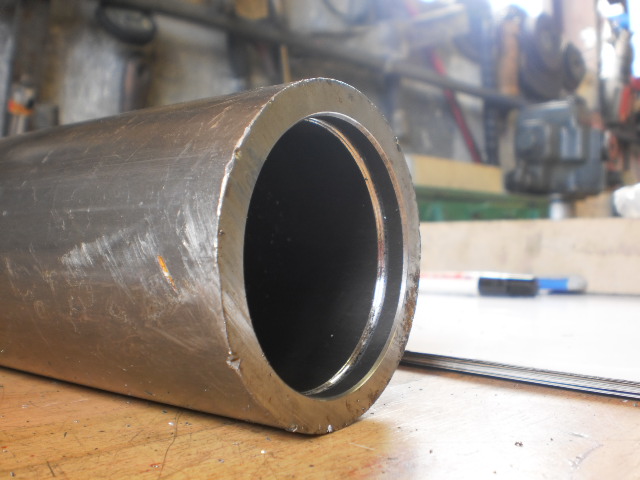

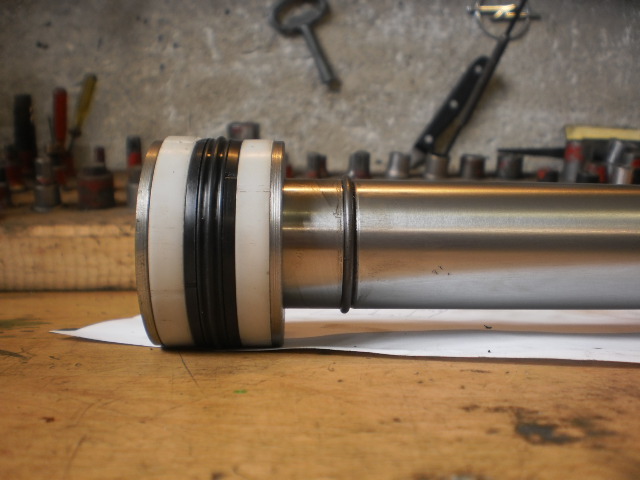

Hier ist der Einstich zu sehen der die Kolbenführung hält

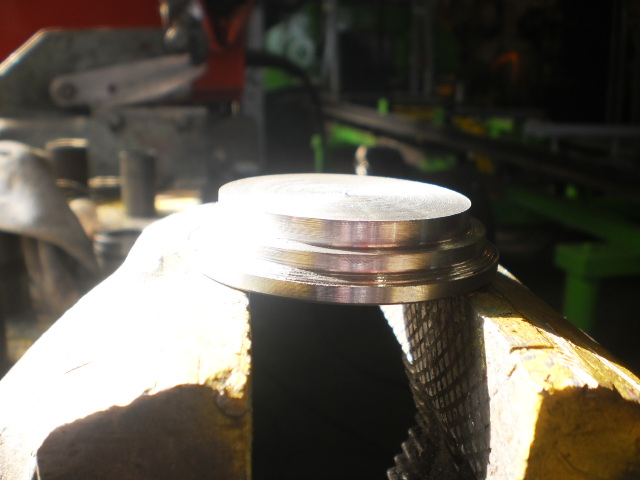

Und auf dem bild unten der Deckel Nut für das schweißen nicht Vergessen



Die Kolbenstangenführung ist einfach eingeschoben u. vorne auf die Größe
des Federinges gedreht
Hier Habe ich leider kein genaueres Bild Einfach Nutring einstechen
Abstreifer vorne und außen einen O Ring fertig

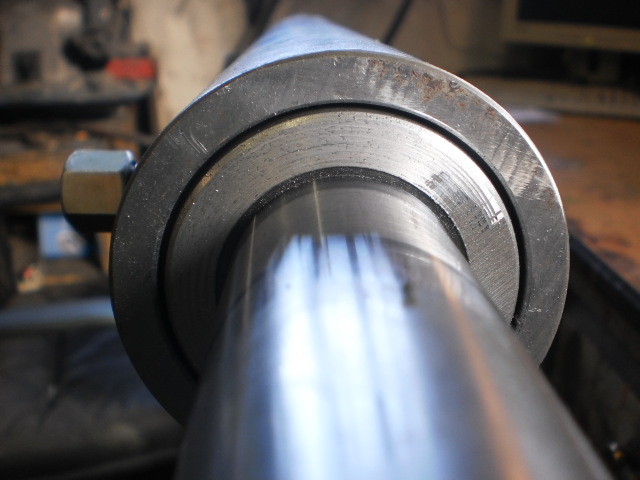

Hier ist der Federing zu sehen der die Kolbenstangenführung hält



Die Kolbenstangenführung wird dann einfach mit Druckluft rausgedrückt
oder durch ziehen an der Kolbenstange bis sie einrastet



Die Köpfe auch noch rauf

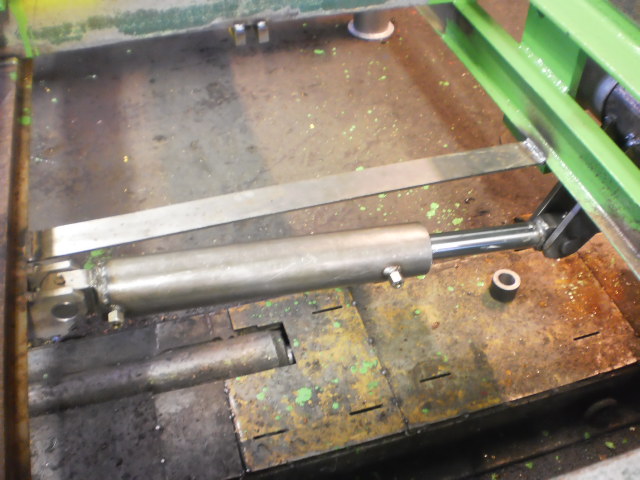

Und noch ein bild für die Verwendung des Hydraulikzylinders



Mehr zum Eigenbau der Blockbansäge [url]www.landtreff.de/eigenbau-einer-blockbandsäge-t68086.html[/url]


Mfg.von Werner

super arbeit
aber wie die kolbenstangenführung vorne hält ist mir ein rätsel?

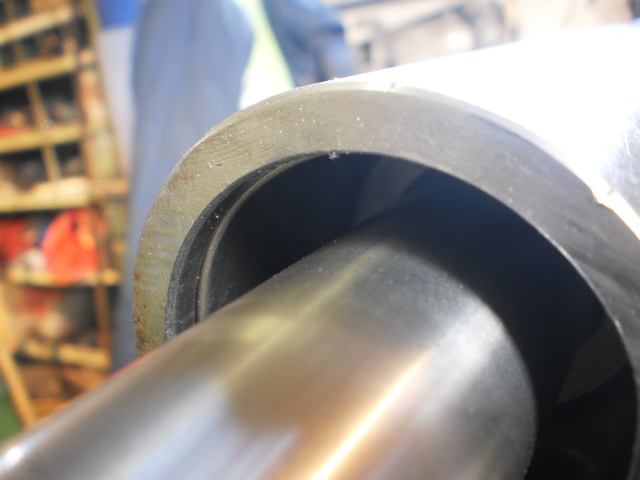

Durch den Federring kann die Führung nicht nach vorne raus rutschen, zu sehen auf Bild 039

Hallo 2040 Driver

Die Kolbenstangenführung hält sich durch den gegendruck des Hydrauliköls in
Position,natürlich zu einem kleinen Teil auch durch den Dichtring und den Federring

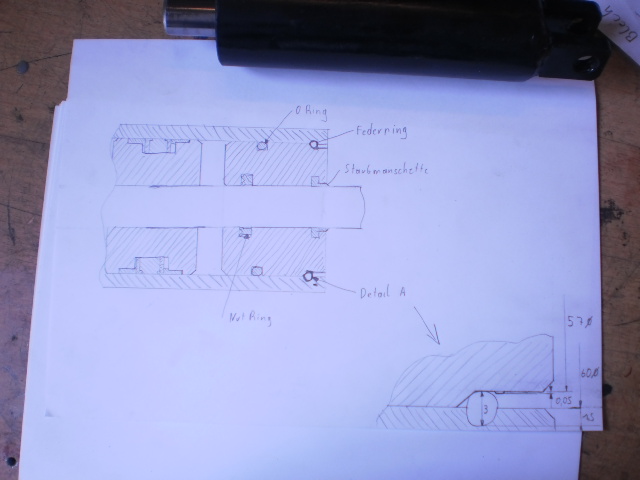

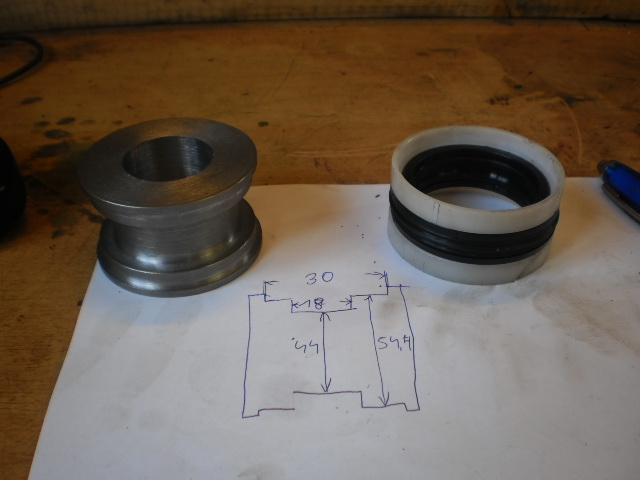

Ich habe dir auch eine Skizze gemacht



Ach ja beim oberen Link im ersten Beitrag habe ich mich Verschrieben
Das passiert mir laufend,hier der richtigehttp://www.landtreff.de/eigenbau-einer-blockbandsage-t86089-60.html

Mvg von.Werner

achsoo
also dann wird die kolbenstangenführung von hinten reingeschoben nicht von vorne?

Hm wie wird der Kolben Innen bearbeitet?

lg
Sepp

Schön langsam wird mir das Peinlich jetzt habe ich mir den link
aufgeschrieben,das mit dem merken hat nicht funktioniert
Ja wie sagt man Schön alle guten dinge sind drei
Hier nochmal http://www.landtreff.de/eigenbau-einer-blockbandsage-t68089-60.html

Gruss Werner

@ 2040 Driver

die Kolbenstangen Führung wird von vorne rein geschoben und dann kommt vorne ein Fedrerring rein das sie nicht nach vorne raus kann

Hallo harly

Meinst du den Zylinder,die gibt es Passgenau (gezogene Rohre )
Bei der Kolbenstangenführung die Nutringe werden mit einem eigenen Innendrehmeißel
ausgedreht
beim nächsten Zylinder mache ich dir ein Foto,kann sich nur um max 2 tage belaufen

Mvg von Werner

ich steh vermutlich auf dem schlauch
wie bekommt man den federring rein wenn doch schon alles zusammengeschoben ist?
der ist doch im durchmesser größer als der schlitz wo er vorbei muss?

Hallo 2040 Driver

Die Kolbenstangenführung habe ich schlecht beschrieben

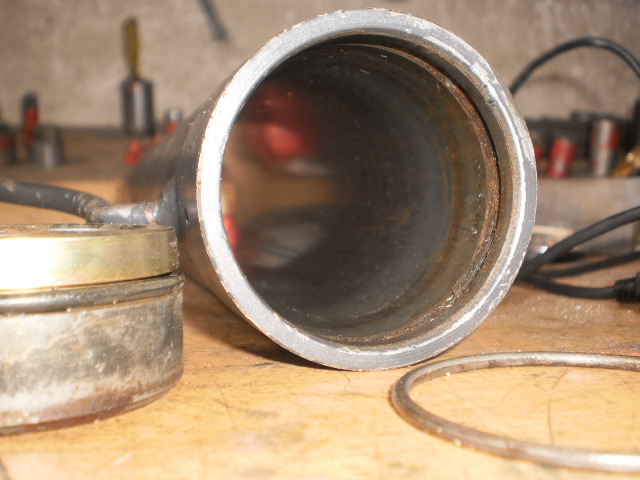

Hier nochmal einige Details von einem gekauften Zylinder

Hier ist die Führung schon zurückgeschoben

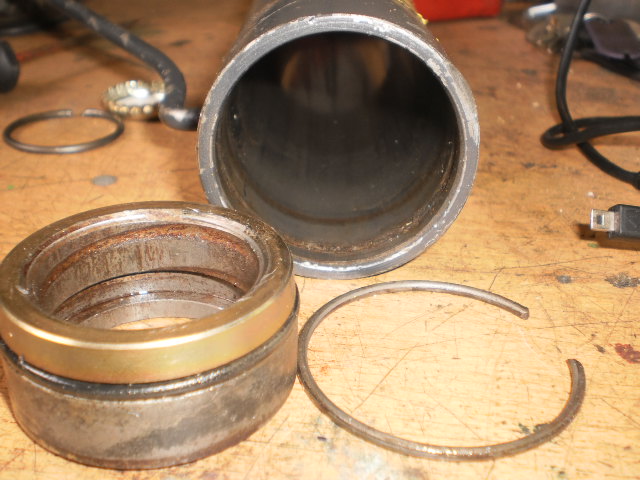

So wird der Federring herausgenommen



Zerlegt sieht man das der Zylinder keinen Anschlag auf der Dichtfläche hat
die Führung hält sich nur durch den Gegendruck des Hydrauliköls in Position

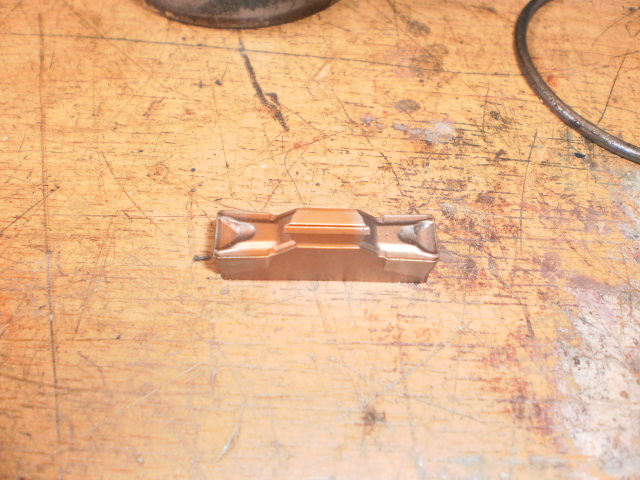

@Harly hier ein bild vom Drehmeißel /der Halter ist mir Abgerissen
den muss ich erst wieder richten



Mvg von Werner

Du schiebst zunächst die Kolbenstangenführung etwas weiter hinein an der Nut für den Federring vorbei.
So nun Federring einsetzen und anschließend kräftig an der Kolbenstange ziehen, damit der Federring über die 0,05 mm drüber geht.

MfG

[H]MEN

OK
danke jetzt habe ichs verstanden und es klingt plausiebel
