Hi,
da ich mich jetzt wirklich lange und intensiv mit Anbauwinden beschäftigt habe, konnte mich die König Winde doch überzeugen.
http://www.koenig-steinhilben.de/html/anbauseilwinde.html
Habe mir bei Herrn Rolf König eine neue mit DWV und Holzzange geholt. Super Service vor Ort. König produziert seine Winden komplett selbst(Gebrauchsmuster), konnte die Fertigung und Montage an Holzspaltern einsehen.
Andere Marken habe ich natürlich auch in Erwägung gezogen. Fa. Lorch bezieht die Winden von Iross Italienhttp://www.iross.it/index.php?op ... 42&lang=de, der Chef konnte nicht sagen, wann er wieder eine Lieferung erhält. http://www.lorch-landtechnik.de/shop/pr ... _id=228War ebenfalls vor Ort, sind ja nur ca. 9km entfernt. Das war für mich ein weiterer Grund, und dem höheren Preis, für eine König Winde.
Für den Anbau benötigt man in meinem Fall(Binderberger H17) keine Adapterplatte, es geht auch so. Habe ein Bohrlochbild angefügt.

Zu der Zange meinte H.König, falls es diese mal verbiegt, kann man diese wieder gerade biegen ohne das Metall zu brechen. Ist aus einem zähen Stahl gefertigt.
Hat übrigens eine Sollbruchstelle und ist darauf auch getestet worden.




Da die Winde doch ca. 45kg wiegt, war mir mein Hubmast als Ersatz für einen Deckenkran gerade recht. So ließ sich die optimale Position ermitteln.




Ich habe die Winde an die Traktorhydraulik angebunden. Druckeingang zum Windenventil, weiter mit DWF-Buchse zu Druckeingang Stammheberventil. Tankleitung von Windenventil und Stammheberventil mit einem T-Stück verbunden und zurück zum Schlepper. So kann ich sowohl Winde als auch Stammheber einsetzen.



Ich habe es so gewählt zwecks Strömungs- und Leistungsverluste. Anschluss über Spalterventil wollte ich nicht, laut Aussage von H.König wäre das aber mit dem neuen 70L Ventil kein Problem mehr.













Eventuell kommt noch ein Drosselventil vor dem Windenventil, um so etwas feinfühliger die Winde bedienen zu können. Zieht doch schon ordentlich mit schmackes.
540er Zapfwelle läuft mit ca.1000U/min, reicht auch für den Spalterbetrieb vollkommen aus.

Alles zusammen ca. 930€(825€ Winde mit DWF, 58€ Zange, 50€ Rest 2 Hydraulikschläuche mit Anschlüssen und T-Stück)
Der erste Praxiseinsatz wird sich erst noch ergeben. Dann werde ich wieder berichten.

Videos:
http://www.youtube.com/watch?v=DiI18fel9NA
http://www.youtube.com/watch?v=ECTdOuNz848
http://www.youtube.com/watch?v=W5Ysfa7aquI

Neuer Bericht zur König Seilwinde.

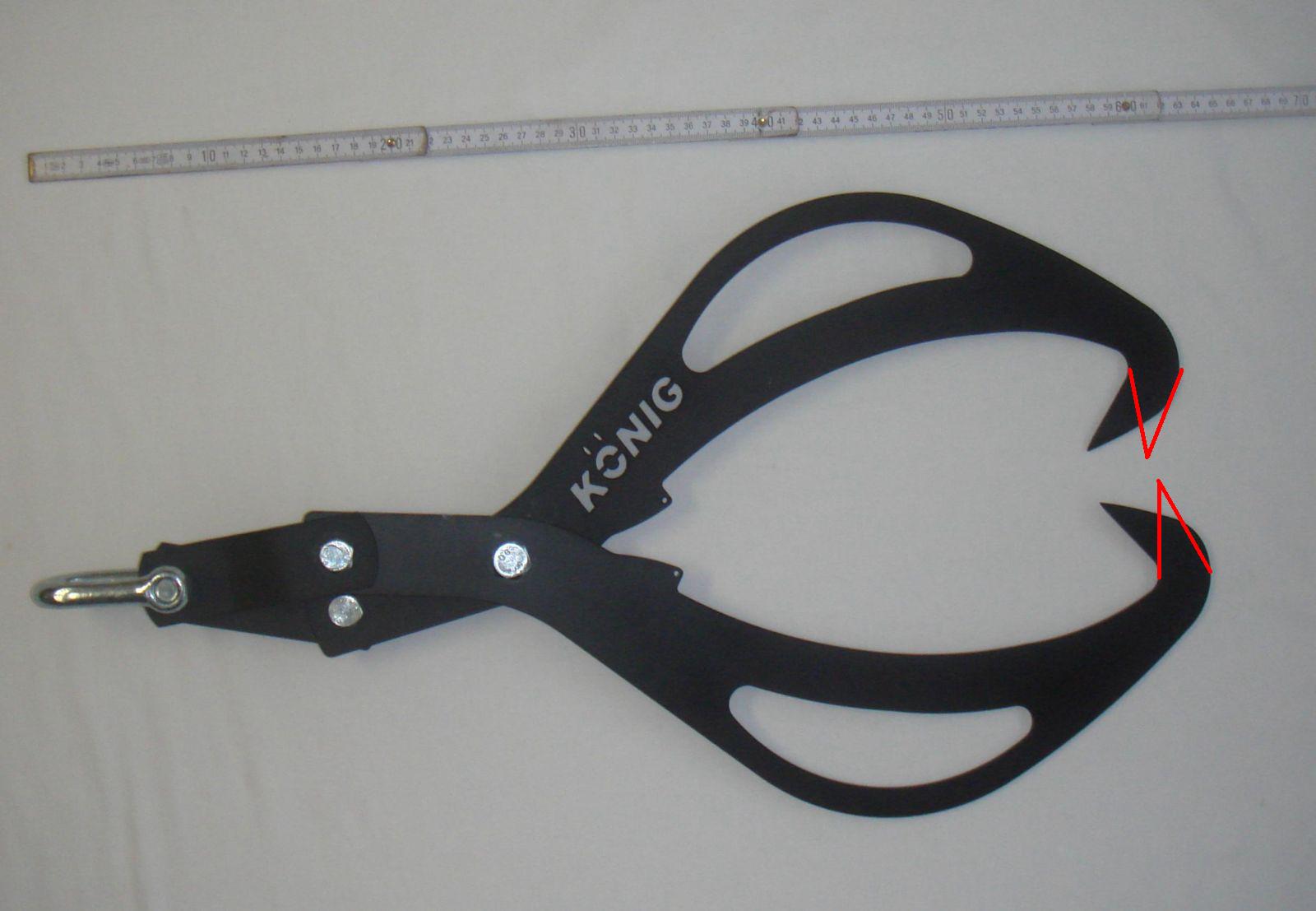

Zunächst, die Holzzange erwies sich als nicht praktikabel im Einsatz. Die Haltespitzen sind im falschen Winkel angebracht, somit können die Spitzen sich nicht optimal festkrallen.
Ich nehme einen Schlaghaken(Blochstreifhaken), in Verbindung mit einer Holzsappie ideal.

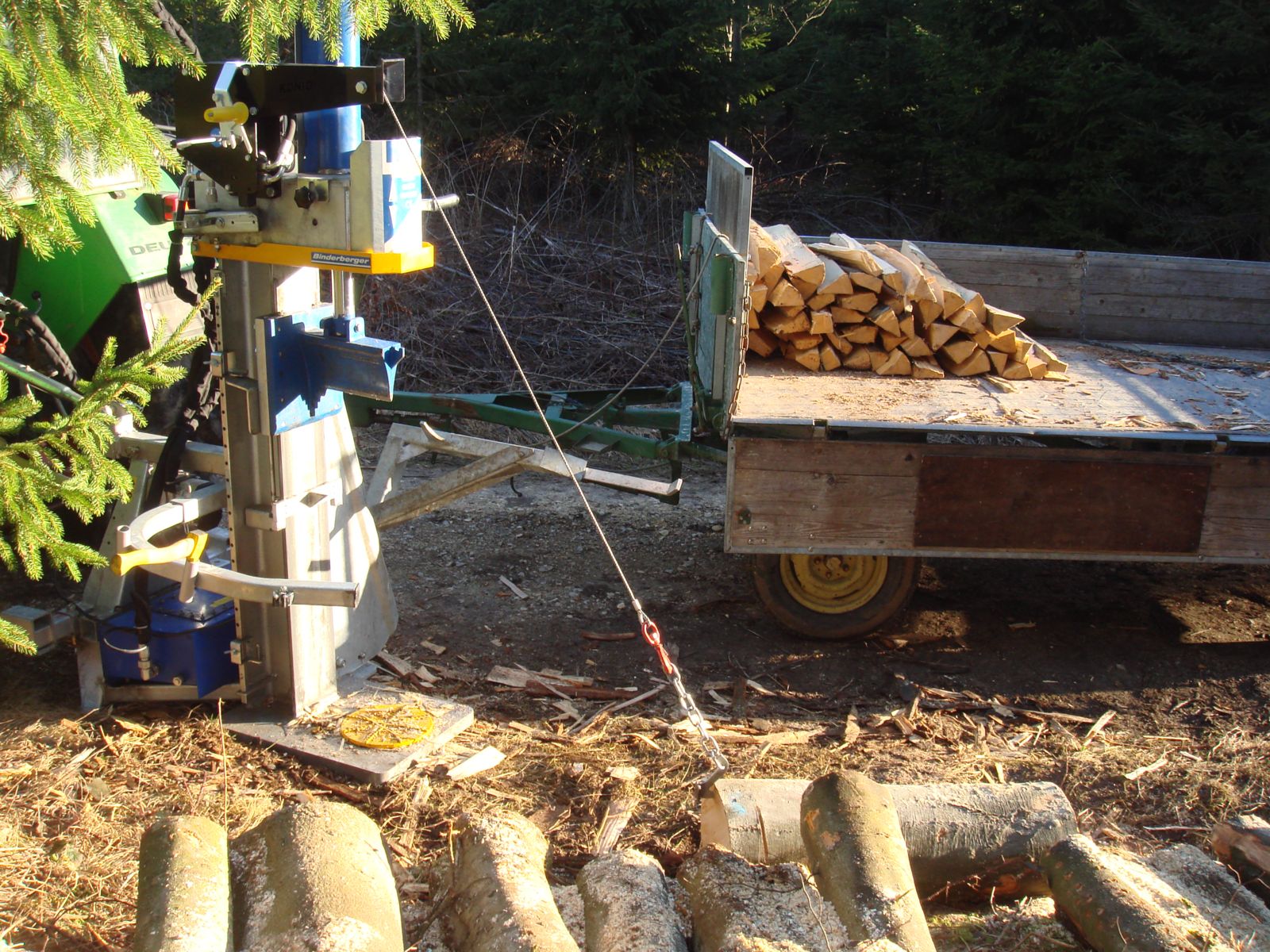

Da ich die Winde über den Hydraulikkreislauf des Schleppers laufen habe, reicht Standgas vollkommen aus, um Stämme her zuziehen und beispielsweise abzulängen.
Man sollte allerdings den Einzugswinkel relativ flach halten, sonst schabt das Seil am Windengehäuse(Einlassöffnung) zu extrem.
Der Seilausstoß und die Ventilansteuerung funktioniert mit der Wippe zuverlässig und ohne Probleme.
Insgesamt macht die Königwinde und deren Komponenten einen soliden Eindruck und ist auch mal für Reparaturen zerlegbar.

Anmerkung:
Die "Lorch"(Iross) Winde, ist deutlich teuer geworden.
Fa. Thielen bringt ein neues Windenmodell HW513 raus.

http://www.youtube.com/watch?v=SXma2IBqHQ0
http://www.youtube.com/watch?v=mv54fRoh3E0

Hallo,

so habe ich es gemacht, ist aber noch nicht die Endlösung, die folgt noch.

Da das ganze etwas knapp ist in dem Träger habe ich Gewinde geschnitten, passt dann genau.



Desweiteren habe ich die Winde in den Kreislauf des Stammhebers integriert, wollte zuerst vor das Steuergerät des Spalters, aber wenn ich mir so die Schläuche und der gleichen anschaue kommen mir zweifel auf. Spalterventil von Pumpe ist ein DN 16, Rücklauf ist ein DN 25. Ob diese mengen wirklich durch das Windenventil passen ohne verluste und erwärmungen des Öl`s? Die Winde hat ja DN 12 schläuche serienmäßig verbaut,
auch die Verschraubungen. Sonst müßte man mit Reduzierungen arbeiten bzw. erweiterungen.



Ich werde berichten wie es dann fertig aussieht.

mfg Harald

sieht doch gut aus
