Hallo Zusammen,

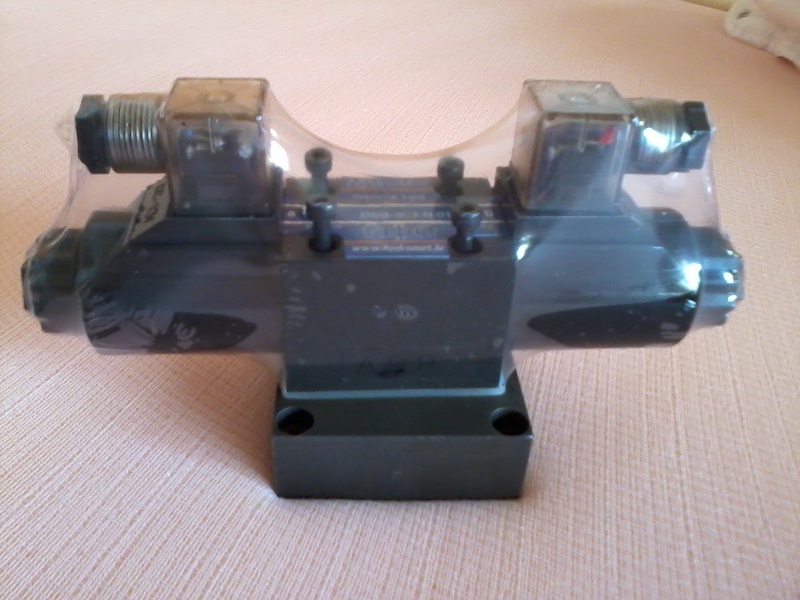

ich benötige für meine Eigenbauseilwinde ein Magnetventil mit Grundplatte.
Vorne seitlich am DX-Rahmen vermute ich 3 Gewinde, zumindest sind da Kunststoffpfropfen im Rahmen.
Daran könnte ich dann einen Entsprechenden Sockel schrauben.
Ich habe 2 Ideen, wo ich mir nicht sicher bin welche die einfacher herzustellende ist.
Entweder einen Rahmen bauen mit umlaufender kante in die man die Grundplatte stellen kann oder die Grundplatte um 45 Grad verdreht auf einen Rahmen schrauben.

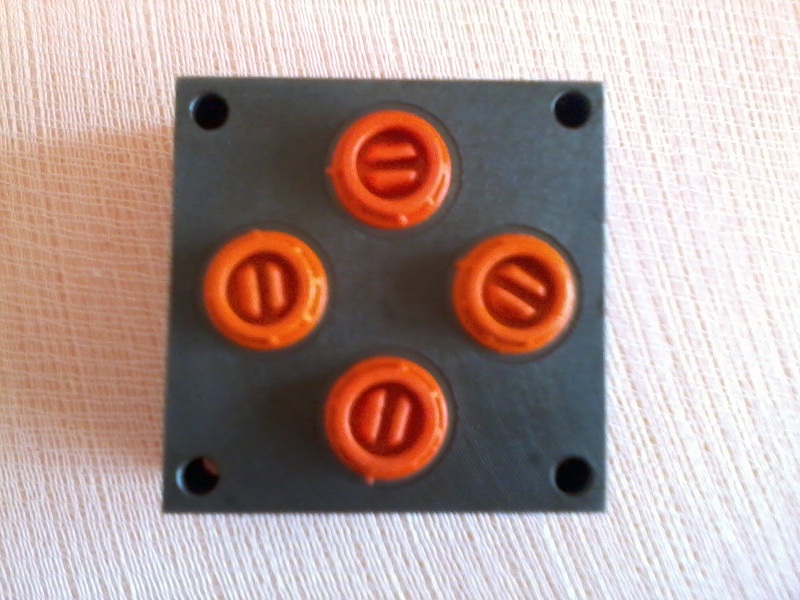

Das einzige Problem ist daß unten 4 Hydraulikschläuche angeschraubt werden müßen und deshalb nur in den Ecken platz zum Auflegen auf einen Sockel ist!

Maße des Sockels sind 78 x 78mm und ich geh mal davon aus daß man da nichts schweißen darf, was es natürlich sehr einfach machen würde!









Ich hoffe ihr habt eine einfache Lösung parat, denn ich denke gerne mal etwas zu kompliziert!

Ich würde an die Hydraulikschläuche 90° Bögen machen lassen. Dann kannst du zu jeder Seite einen raus führen.
Dann irgendwelche Abstandshülsen machen und eine größere Grundplatte darunter. So kannst du Sie sauber plan irgendwo hin bauen.

Verstehst was ich mein?

Gruß Fabi

Servus Fabi,
das ist schon mal eine gute Idee! Da müßte ich dann an die 2 Seitlichen jeweils einen zusätzlichen Bogen hinmachen um wieder nach hinten oder vorne zu kommen!? Ich weis nur nicht ob die vielen Bögen den Druck oder Fließgeschwindigkeit betreffend stören? Schlepperseitig hab ich ja auch schon jeweils einen!
Aber auf jeden Fall mal eine sehr gute Diskusionsgrundlage!

Für diese Cetop Ventile gibts doch auch Anschlussplatten mit seitlichen Eingängen
Einfach mal im www suchen .

lodar hat geschrieben:Servus Fabi,
das ist schon mal eine gute Idee! Da müßte ich dann an die 2 Seitlichen jeweils einen zusätzlichen Bogen hinmachen um wieder nach hinten oder vorne zu kommen!? Ich weis nur nicht ob die vielen Bögen den Druck oder Fließgeschwindigkeit betreffend stören? Schlepperseitig hab ich ja auch schon jeweils einen!
Aber auf jeden Fall mal eine sehr gute Diskusionsgrundlage!

Also ich glaub ja nicht das die Bögen was aus machen (bin aber kein Fachmann)

Gruß Fabi

Hallo.
90 Grad Bögen würde ich nicht nehmen, das gibt einen grossen Wiederstand. Hatten das am Dossierwagen schon selbst erlebt, bis wir die Leitungen anders verlegt haben.

Danke Büchi,
vielleicht finde ich ja eine Lösung mit 45 Grad Bögen, ganz ohne wirds nicht gehen.
