Drehhebelventil für Rückewagen
von Markus K. » Sa Jul 04, 2009 16:39
Für den im Bau befindlichen Rückewagen hab ich ein 8-Fach Ventil mit zwei Kreuzsteuerungen zu einem Drehhebelventil umgebaut. Die zusätzlichen Funktionen lassen sich dank der 4 Druckkugellager sehr feinfühlig bewegen. Bis das erste mal Öl durchfließt, wird es aber noch ein wenig dauern...
- Dateianhänge
-

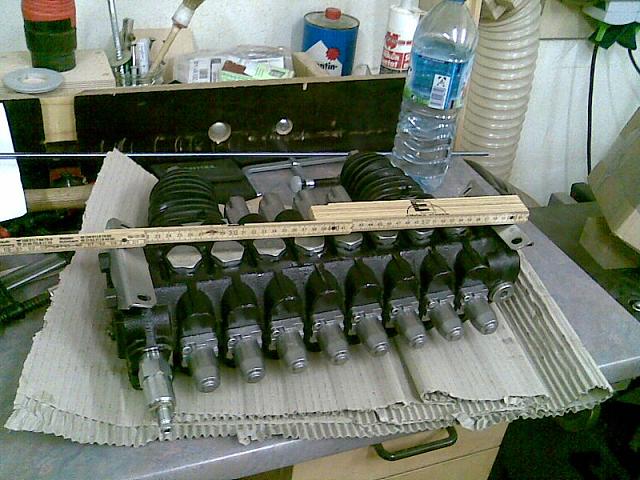

- neues 8-Fach Ventil, 80L/min, 320 Bar
- Ventil 80 Liter.jpg (75.13 KiB) 19615-mal betrachtet
-
- ...wird schon...

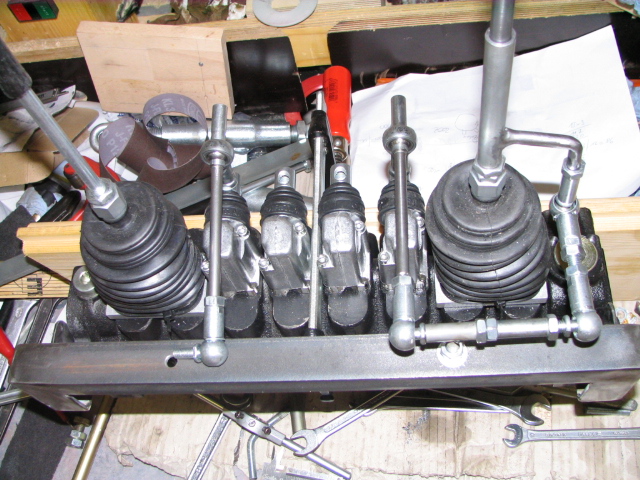

- Drehhebelumbau_3.JPG (222.83 KiB) 19615-mal betrachtet
-

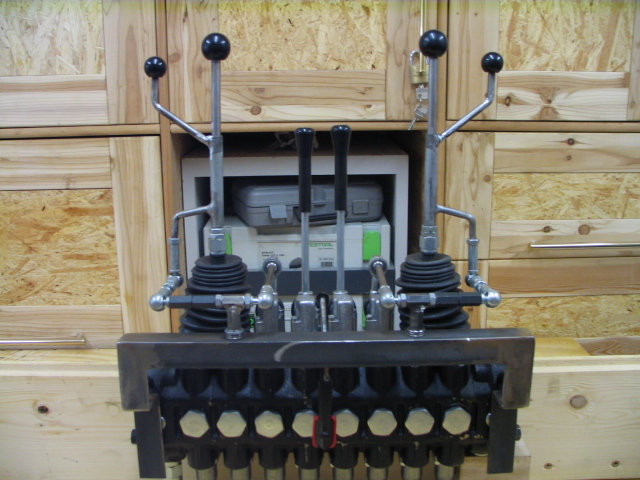

- Drehhebelventil 002.JPG (181.15 KiB) 19615-mal betrachtet
-

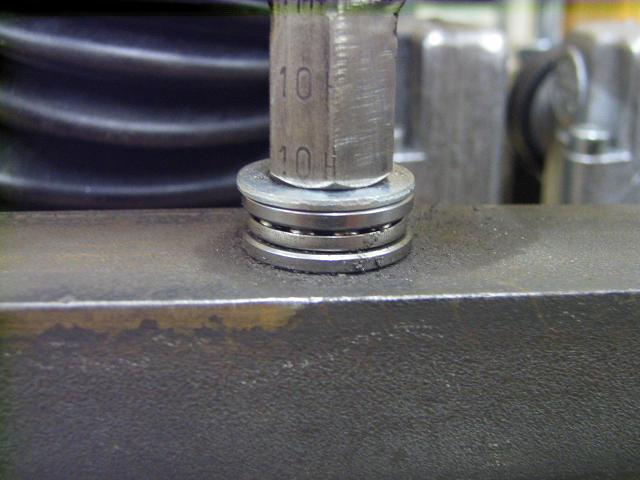

- Druckkugellager 19-8-7, auch auf der Unterseite verbaut
- Drehhebelventil 005.jpg (50.81 KiB) 19615-mal betrachtet
-

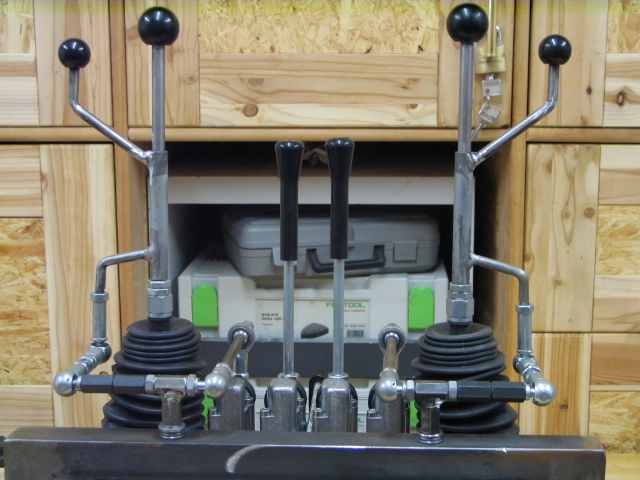

- Drehhebelventil 007.JPG (181.12 KiB) 19615-mal betrachtet
Gruß Markus
ein Schlepper kann nicht rot genug sein!
ein Schlepper kann nicht rot genug sein!
-
Markus K. - Beiträge: 4203
- Registriert: Do Dez 09, 2004 17:26
- Wohnort: Grafenwöhr / Oberpfalz
Re: Drehhebelventil für Rückewagen
von DX85 » Sa Jul 04, 2009 20:56
Schöne Konstruktion, Respekt. Sauber gelöst.
Soll jetzt keine Kritik sein, aber wäre ne Lösung mit elektrischen 6/3 Wege Ventilen und Tastern am Kreuzhebel nicht ergonomischer und eleganter? Das Bedienen der Drehhebel ist doch sehr gewöhnungbedürftig. Ich wollte die Taste zur Umschaltung auf Greifer/Ausschub nicht mehr missen. Und die Ventile kosten aj nichts.... nur ne Idee.
Lars
Soll jetzt keine Kritik sein, aber wäre ne Lösung mit elektrischen 6/3 Wege Ventilen und Tastern am Kreuzhebel nicht ergonomischer und eleganter? Das Bedienen der Drehhebel ist doch sehr gewöhnungbedürftig. Ich wollte die Taste zur Umschaltung auf Greifer/Ausschub nicht mehr missen. Und die Ventile kosten aj nichts.... nur ne Idee.
Lars
-
DX85 - Beiträge: 881
- Registriert: So Nov 05, 2006 23:20
- Wohnort: NRW
Re: Drehhebelventil für Rückewagen
von Markus K. » Sa Jul 04, 2009 23:53
Das es so eins geworden ist, lag daran, das wir so eines testen konnten und auf Anhieb damit zurecht kamen. An eine elektrische Version haben wir gar nicht gedacht. Hinzu kam dann noch der Ehrgeiz, sowas zu bauen. Diese Lösung hat jetzt in etwa 750€ gekostet. Ein Umrüsten auf Weichenbetrieb wäre aber jederzeit machbar, der Ventilblock ließe sich dazu auch verkürzen.
Gruß Markus
ein Schlepper kann nicht rot genug sein!
ein Schlepper kann nicht rot genug sein!
-
Markus K. - Beiträge: 4203
- Registriert: Do Dez 09, 2004 17:26
- Wohnort: Grafenwöhr / Oberpfalz
Re: Drehhebelventil für Rückewagen
von christian willert » Mo Jul 06, 2009 22:41
Sauber gelößt!
Mfg chris
- christian willert
- Beiträge: 680
- Registriert: So Dez 28, 2008 15:41
Re: Drehhebelventil für Rückewagen
von Holzer90 » Di Dez 08, 2015 8:21
Hallo,
darf man Fragen, wo das Ventil damals gekauft wurde?
Ich bin auch gerade dabei einen Rückewagen auf Basis eines Atlas AL512 zu bauen und bin noch auf der Suche nach einem geeignetem Hydraulikventil.
Gruß Holzer90
darf man Fragen, wo das Ventil damals gekauft wurde?
Ich bin auch gerade dabei einen Rückewagen auf Basis eines Atlas AL512 zu bauen und bin noch auf der Suche nach einem geeignetem Hydraulikventil.
Gruß Holzer90
Diverse Gerätschaften zum verarbeiten vertikal wachsendem Rohstoff sind vorhanden!
http://www.mhbrennholz.de
http://www.mhbrennholz.de
-
Holzer90 - Beiträge: 348
- Registriert: So Apr 15, 2007 18:29
- Wohnort: 72108 Rottenburg
Re: Drehhebelventil für Rückewagen
von Markus K. » Mi Dez 09, 2015 22:31
Das Ventil hatte ich damals vom Holzhäuer bestellt und wurde innerhalb 3 Tage auch geliefert. Soweit ich weiß ist das aber schon lange nicht mehr im Programm. Wenn ich heute ein entsprechendes Ventil brauchen würde, würde ich bei Ohneberg Hydraulik in München anrufen.
Gruß Markus
ein Schlepper kann nicht rot genug sein!
ein Schlepper kann nicht rot genug sein!
-
Markus K. - Beiträge: 4203
- Registriert: Do Dez 09, 2004 17:26
- Wohnort: Grafenwöhr / Oberpfalz
Re: Drehhebelventil für Rückewagen
von Fendt-Deutz-Fan » Do Dez 10, 2015 17:00
Servus Markus,
schön, mal wieder was von dir zu hören, bzw. zu bestaunen. Auf deinen RW bin ich gespannt.
Gruß
Kurt
schön, mal wieder was von dir zu hören, bzw. zu bestaunen. Auf deinen RW bin ich gespannt.
Gruß
Kurt
- Fendt-Deutz-Fan
- Beiträge: 335
- Registriert: So Jun 24, 2012 17:58
Re: Drehhebelventil für Rückewagen
von Markus K. » Sa Dez 12, 2015 8:56
Gruß Markus
ein Schlepper kann nicht rot genug sein!
ein Schlepper kann nicht rot genug sein!
-
Markus K. - Beiträge: 4203
- Registriert: Do Dez 09, 2004 17:26
- Wohnort: Grafenwöhr / Oberpfalz
Re: Drehhebelventil für Rückewagen
von Fendt-Deutz-Fan » Sa Dez 12, 2015 14:38
Servus,
ja natürlich kenn ich den, aber es hätte auch schon wieder ein Neuer sein können.
Gruß
Kurt
ja natürlich kenn ich den, aber es hätte auch schon wieder ein Neuer sein können.
Gruß
Kurt
