Hallo Leute,

weil der Wunsch geäußert wurde, hier nachfolgend einige Bilder zu meinem Heuschopfbau:

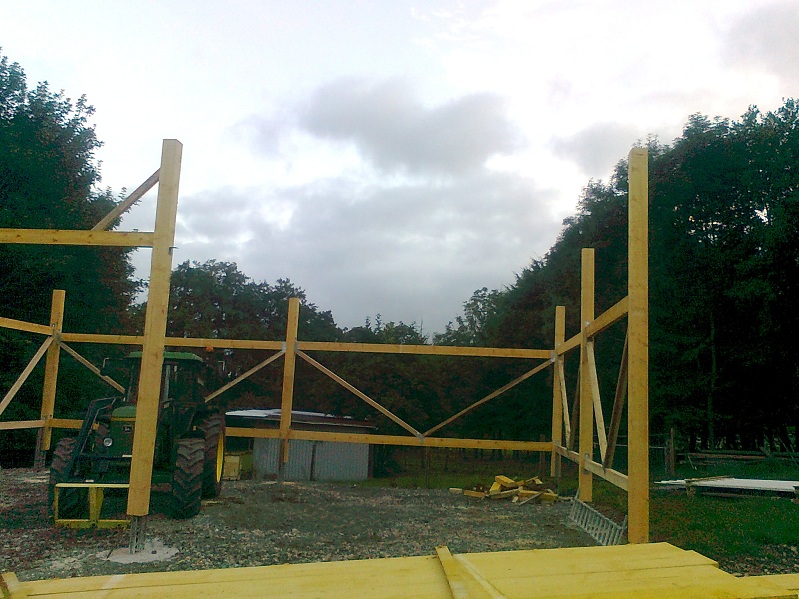

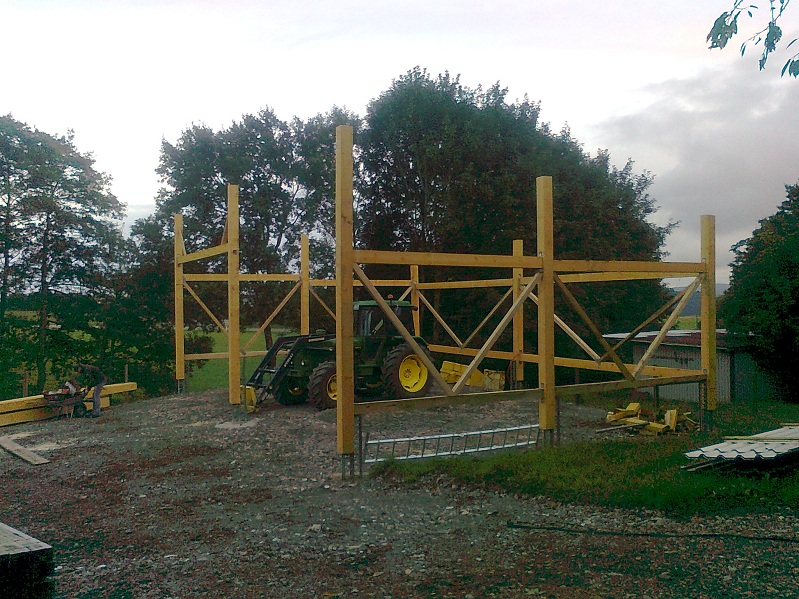

Erstmal der Begin des Windverbandes:
Ich habe zwar extra den Windverband etwas höher gemacht bei der höheren Seite, das würde ich aber nicht mehr machen, es sieht einfach besser aus, wenn alles gleich hoch ist.

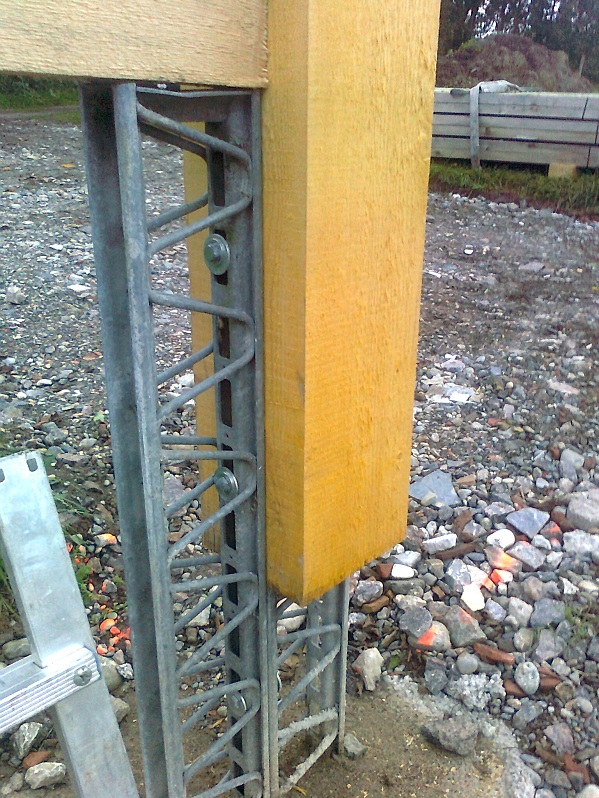

Und hier noch ein Detailfoto von den Balkenankern (Die Balken sind 20 x 20):


Bei den Dingern handelt es sich nach Aussage von meinem Vater um Stützfüße für Deckenschalungen. Die Sollten also locker mit der Last einer Holzhalle fertig werden.
Vor allem wenn man diese Anker mit den im Handel befindlichen Ankern vergleicht sieht man, dass diese deutlich stäker sind. Sie haben etwa 5mm Materialstärke.

Beste Grüße

Badener

hast du dir bei der Planung von einem Zimmermann oder Statiker helfen lassen, oder alles selbst konstruiert?

abu_Moritz hat geschrieben:hast du dir bei der Planung von einem Zimmermann oder Statiker helfen lassen, oder alles selbst konstruiert?

Teils, teils! Ich habe mir die Mindestdurchmesser geben lassen und dann ab dafür. Mein Vater hat viel Bauerfahrung.
Aber wir haben keinen Zimmermann vor Ort, der uns sagt, was wir wie versteifen müssen oder so, wenn Du das meinst.

Grüße

Badener hat geschrieben:Teils, teils! Ich habe mir die Mindestdurchmesser geben lassen und dann ab dafür. Mein Vater hat viel Bauerfahrung.
Aber wir haben keinen Zimmermann vor Ort, der uns sagt, was wir wie versteifen müssen oder so, wenn Du das meinst.

Grüße

ok, dann ist alles ok.... wird schon heben....

abu_Moritz hat geschrieben:

Badener hat geschrieben:Teils, teils! Ich habe mir die Mindestdurchmesser geben lassen und dann ab dafür. Mein Vater hat viel Bauerfahrung.
Aber wir haben keinen Zimmermann vor Ort, der uns sagt, was wir wie versteifen müssen oder so, wenn Du das meinst.

Grüße

ok, dann ist alles ok.... wird schon heben....

Denke ich auch, erfahrungsgemäß ist es so, dass man eher zu stabil baut wie zu knapp.
Ich hatte hier im Forum mal nach einer Punktbelastung gefragt. Die Antwort war "Ich könnte es berechnen, tuhe ich aber nicht denn ich halte den Träger für völlig überdimmensioniert."

Und es ist ja zudem so, dass es ein Heu- und Traktorunterstand ist, die Gefahr, dass jemand beim Einsturz gefärdet wäre ist somit verschwindent gering.
Aber einstürzen wird da sowieso nichts.....

Die Dimensionen sind:
Ständer 20 x 20 cm
Sparren 10 x 18 cm
Pfetten 26 x 20 cm
Mittelpfette ist ein Stahlträter mit 260 x 180 x 10 mm
Windverband min 8 x 8 eher 10 x 10 cm (Was halt gerade so rum lag)
Alles imprägniert.

Grüße

Badener hat geschrieben:Windverband min 8 x 8 eher 10 x 10 cm (Was halt gerade so rum lag)

und wer kam auf die Idee den liegenden K-Verband zu machen??
macht man eigentlich nur wenn unter der Schwelle direkt die Wand kommt - wird das noch ausgemauert?

Wir sind uns noch nicht ganz sicher ob wir mit Schalsteinen Aufmauern oder nicht. Auf jeden Fall wollten wir uns die Möglichkeit offen halten.
Wieso, Hast Du eine andere Idee??

Grüße

Badener,
bau weiter, hast ja einen Fachmann zur Seite.

Hallo Badener,

Yogi hat schon recht. Und wegen der höher gelegten Windaussteifung - ich find's nicht schlecht, schafft nebenbei mehr Durchfahrtshöhe.

Grüße vom Buntspecht

Badener hat geschrieben:Hallo Leute,
Bei den Dingern handelt es sich nach Aussage von meinem Vater um Stützfüße für Deckenschalungen. Die Sollten also locker mit der Last einer Holzhalle fertig werden.
Badener

Diese werden aber liegend in der Decke verbaut und nicht stehend
Das Rundmaterial hat somit kaum Auswirkung auf den Druck von oben.
Aber ich denke das sollte trotz alledem halten, da Du die Pfosten aufgesetzt und zusätzlich noch verschraubt hast.

yogibaer hat geschrieben:Badener,
bau weiter, hast ja einen Fachmann zur Seite.

ok, dann halte ich mich da raus, 2 Köche verderben ja den Brei

abu_Moritz hat geschrieben:ok, dann halte ich mich da raus, 2 Köche verderben ja den Brei

Nein, mach nur weiter. Als Fachmann kannst Du es sicher besser erklären wo der Hase im Pfeffer liegt wie ich als Laie, der nur mal ein bischen Physik in der Schule hatte.
Gruß Yogi

Hallo Leute,

später gibt es nochmal Bilder von gestern Abend.
Es geht voran......frage ist nur wie lange noch, da ich heute Mittag mir zwei Muttermale am Bauch weg schneiden lasse.
Ich denke mit zwei Nähten am Bauch wird es schwierig mit heben usw.....

Zu den Ankern, ich habe mit die normalen Anker im Fachhandel angesehen. Diese sehen aber sehr "windig" aus, d.h. ich traue denen nicht viel zu.
Dann haben wir entschieden, doch lieber diese Schalungselemente zu nehmen, da die viel Stabilen aussehen.
Nach dem Festschrauben standen die Ständer auch so gut, dass man sich an ihnen Festhalten konnte. Das wäre mit den normalen Ankern nie gegangen.
Eigentlich wollte wir Doppel-T Träger nehmen, aber wir hatten keine, in die wir einen 18 x 18 oder 20 x 20 Ständer hätten reinstellen können.
Und extra kaufen ist nicht.

Gestern hat mir mein Vater gezeigt, wie man einen Balken ausnimmt (Pfetten).
Mit der MS einen Schnitt machen um die Tiefe festzulegen. Dann die Balkenstärke des Ständers (ich weiß nicht ob der wirklich so heißt, aber jeder weiß glaube ich was ich meine) anzeichnen und dann mit einem Beil oder einer Axt und einem Hammer Schräg den Keil rausklopfen. Wäre ich selber nie drauf gekommen.....

Grüße

P.S. Aufhören zu bauen tuhe ich eh nicht mehr . Aber Danke für die Fürsprechungen

*edit* Klugscheißerei gelöscht

Guten Morgen,

also, diese Woche werde ich nichts mehr machen. Ich habe nicht damit gerechnet, dass der Arzt so großzügig rumschneidet.
Duschen ist ja wegen der Naht auch nicht....

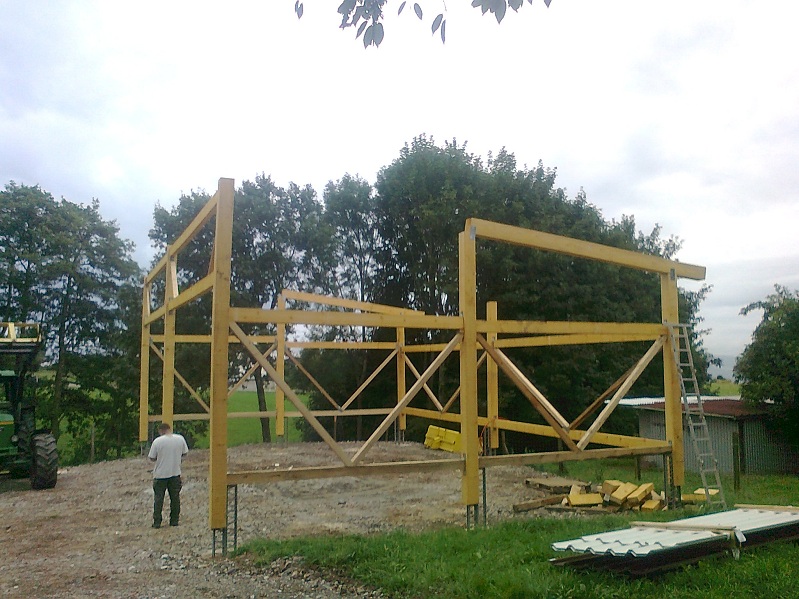

Hier noch die versprochenen Bilder von Gestern, ich habe nochmal gemessen, die Hallo Wird nun doch höher als ich gedacht habe. Oberkante Pfette, bei der Sparenauflage haben wir nun 4,8 m traufseitige Wandhöhe und 5,8 m bei der gegenüberliegenden Wand. Die Einfahrthöhe sind knapp über 4 m. Ich hoffe das reicht. Mehr geht mit unseren Mitteln und ohne aufstellen eines Krans nicht....

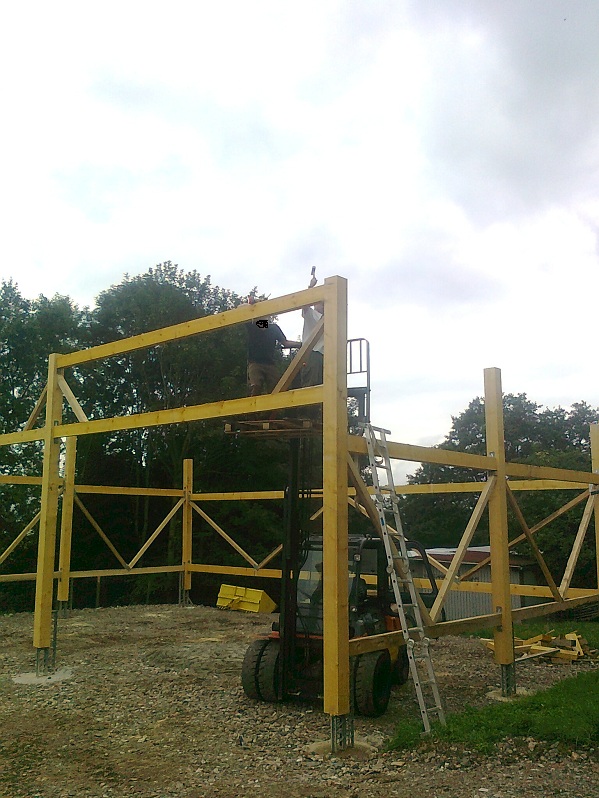

Die Leiter ist schon zu kurz:


Aber dennoch kann man sehen, was bereits steht macht Mut!
Wir sind nun seid letzdem Samstag dran also 1 voller Tag und 3 Tage nur Stundenweise....


Grüße
