Palettengabel am Frontkraftheber

von **unimogthorsten** » Sa Aug 06, 2011 14:10

die Seitenbleche sind zu schmal, das Dreieck passt leider nicht dazwischen. Wäre natürlich viel einfacher gewesen..... Ich versuch jetzt mal anzuzeichnen ob das klappt unten die Seiten komplett rauszutrennen und im oberen Bereich so viel stehen zu lassen daß das anzuschweißende Gegenstück unten sauber am Gabelträger anliegt und oben abgestützt ist, die schaffierte Fläche also raustrennen

von **Djup-i-sverige** » Sa Aug 06, 2011 14:35

Wenn du oben 2-3cm mehr stehen lässt und das Dreieck in eine U-Ausklinkung statt ins Eck machst? müsste doch gehen?
Kurze Skizze:

skizze 1.jpg: (14.73 KiB) Noch nie heruntergeladen

von **unimogthorsten** » Sa Aug 06, 2011 15:14

mein Kumpel war grad hier, da haben wir die Gabel mal vor den Unimog gestellt und Bilder gemacht. Ich glaub fast es ist besser wenn ich die Seitenbleche komplett abbrennen und das Dreieck direkt anschweißen lasse. Die Breite zwischen den seitl. Laschen passt einfach nicht so recht zur Anbauhöhe und -breite des Dreiecks. Die Gabeln sind dennoch verschiebbar

von **ihc-steven** » Sa Aug 06, 2011 17:13

Hi Thorsten,

ja, wir haben im Geschäft einen Plasmaschneider... Kennst du Götz Landmaschinen in Bühl-Moos?

Gruß
Stefan

von **gutili** » Sa Aug 06, 2011 17:16

hallo thorsten!

also ich würds selber rausschneiden. das was die scheiben kosten, ist den aufwand einen plasmaschenider zu leihen oder irgendwo hinzufahren gar nicht wert.

grüße
lukas

von **unimogthorsten** » So Aug 07, 2011 9:37

hat jemand schon ein Dreieck so umgebaut daß man auch Unterlenkerbolzen Kat. 2/3 und einen Oberlenkeranschluß hat? Wäre so noch universeller einsetzbar, Frontanbau im Dreieck und Heckanbau im Dreipunkt

von **gutili** » So Aug 07, 2011 11:17

hallo thorsten!

ich kenne solche konstruktionen, jedoch hab ich sowas noch nie selbst gebaut.
in deinem fall, frage ich mich ob es sich lohnt, sowas zu machen. das gerätedreieck hast du ja schon und damit kuppelt sich's ja viel leichter. du kannst es ja auch im heck einsetzen.

grüße lukas

von **hartle0815** » So Aug 07, 2011 17:34

Hallo,

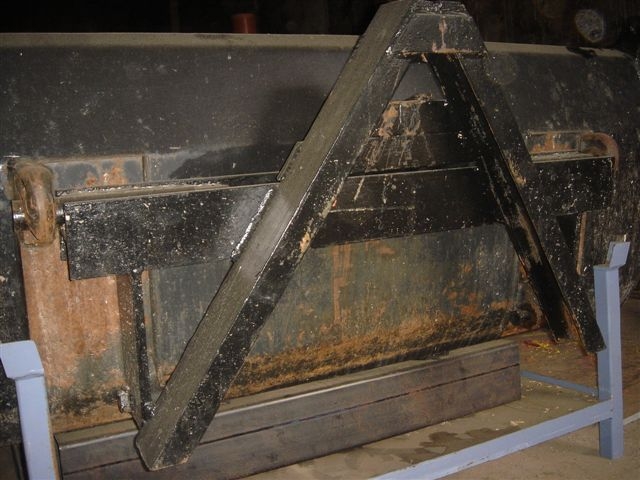

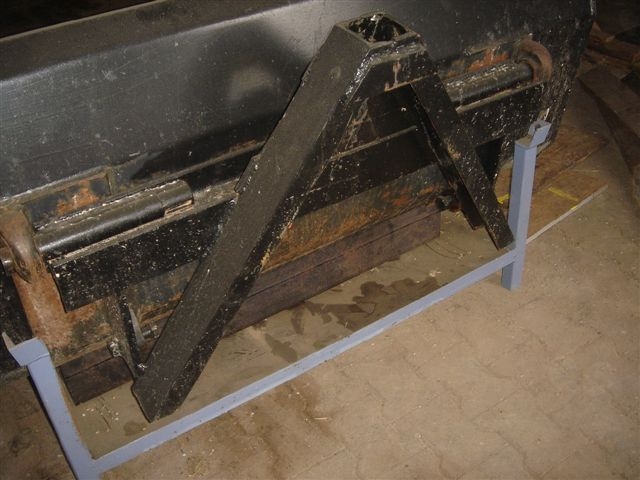

ich hab mir einen Adapter geschweißt, welcher für den Euro-Fangrahmen meiner Frontladergeräte passt. Damit bin ich sehr flexibel in der Nutzung. Muss dann halt das Kuppeldreieck in die jeweilige Hydraulik hängen aber sonst funktioniert das tadellos. Auf den Bildern hängt grad meine Erdschaufel dran. Die benutze ich im Wald an der FH auch als Polderschild und als Stauraum für Motorsäge und Co...

: DSC04970.JPG (159.34 KiB) 1919-mal betrachtet

von **unimogthorsten** » So Aug 07, 2011 17:53

ich hab mich mal im Netz umgeschaut, serienmäßig lieferbar hab ich nur ein kombiniertes Gerätedreieck gefunden. Die haben unten beidseitig je einen zu einem rechten Winkel gebogenen Flachstahl mit einem Unterlenkerbolzen drin angeschweißt, oben zwei Halter, ebenfalls aus Flachstahl, für den Oberlenker. Aber ich denk Ihr habt recht, den ganzen Aufwand für ein oder zweimal im Jahr wo mein Kumpel das Teil braucht lohnt nicht wirklich

Andererseits, wenn man die Anbaumöglichkeit hat nutz man sie wohl auch

von **ug427** » So Aug 07, 2011 19:14

Hallo Hartle 0815,
geniale günstige Lösung!!!
Wird im Winter nachgebaut

Gruß ug427

von **unimogthorsten** » Di Aug 09, 2011 12:24

die hinteren Laschen werden komplett abgebrannt und das Gerätedreieck direkt auf den Gabelträger geschweißt. Die Unter- und Oberlenkerhalter kann ich später immer noch anschweißen. Wenn das Teil fertig ist stell ich Bilder ein wenn die jemanden interessieren

von **gutili** » Di Aug 09, 2011 19:56

hallo thorsten!

ja bilder sind immer gefragt! gutes gelingen!

grüße lukas

von **unimogthorsten** » Do Aug 11, 2011 16:22

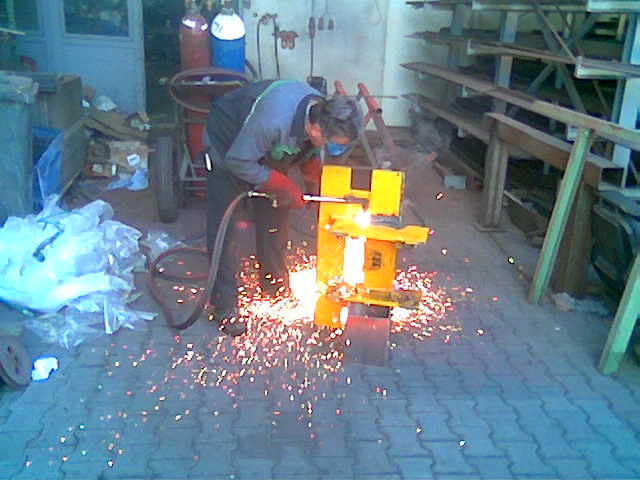

mein Kumpel hat gestern die Brennarbeiten gemacht und mir Bilder mitgebracht. Wegen der überstarken Schweißnähte hat er nicht mit dem Plasmaschneider sondern mit der Griessheimsäge geabeitet.....

von **ihc-steven** » Do Aug 11, 2011 20:39

Hi,
sogar Bilder gemacht haste von meinem ehrenwerten Kollegen

Und der schöne Sitz wurde auch noch angefackelt... :mrgreen:

Gruß
Stefan

von **unimogthorsten** » Fr Aug 19, 2011 20:26

hab heute die Brennreste abgeschrubbt, war nicht mehr viel zu tun- guter Brennschneider! Dann mal provisorisch am Unimog angebaut. Sieht gar nicht so schlecht aus. Wenn ich das Teil so anbaue daß ich ca. 5cm unter Bodenhöhe komme bleiben immer noch ca. 62cm Hubhöhe, das sollte reichen. Werd morgen mal Bilder einstellen wenn gewünscht :?:
