Hallo,

bin auf die Hilfe der Hydraulikspezialisten angewiesen.

Der Spaltzylinder ist ein 90/50 mit 550 mm Hub.

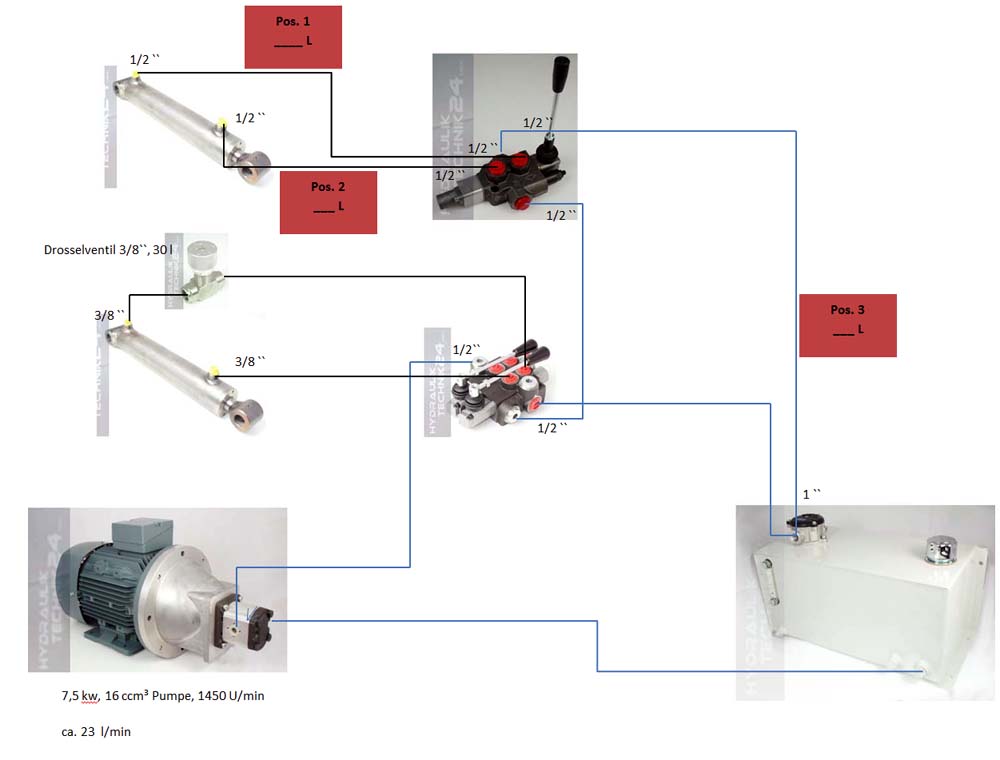

Hier mein Hydraulikplan



Das Handsteuerventil besitzt einen Eilgang und für den Eilgang habe ich wohl die Leitungen zu klein gewählt.

Ich habe bei Pos. 1 und Pos. 2 aktuell 12L und beim Rücklauf Pos. 3 15L verbaut.

Wenn ich den Eilgang benutze dann steigt der Druck kontinuierlich an, da hab ich doch einen Fehler drin???

Welche Schlauchgröße muss ich an den drei Positionen richtiger Weise verbauen?

Und wie groß muss der Anschluß vom Rücklauf am Tank sein. Dort habe ich aktuell einen 1/2 ", reicht der, am Ventil sind ja auch nur 1/2" Anschlüsse.

MfG Mark

Die Druckleitungen /Hydraulikschlauch auch die zum Tank , da reicht ein 12L aus während die Saugleitung vom Öltank zu der Pumpe sollte gerne eine 15 L Leitung /Hydraulikschlauch sein .

Die Leitung von den Eilgangventile mit 12l reichen da noch aus , weil wenn ich das da richtig sehen ist es ja nur eine 23 l Pumpe

Hallo, probier doch einfach mal aus, wie groß der druck ist, wenn du bei pos1 auch 15l verbaust, dann siehst du ja ob es an der Leitung liegt. Aber ich kann es mir auch nit vorstellen, dass es daran hängen...
Oder hast du eventuell die Dossel ausversehen an den Spaltzylinder gebaut..

Die Leitungen vom Eilgangventil zum Zylinder hängen nicht nur vom Volumenstrom der Pumpe ab, sondern auch vom verwendeten Zylinder. Erzähl mal, was du für einen Zylinder da eingebaut hast (Kolbendurchmesser/ Kolbenstangendurchmesser).

Zement hat geschrieben:Die Druckleitungen /Hydraulikschlauch auch die zum Tank , da reicht ein 12L aus während die Saugleitung vom Öltank zu der Pumpe sollte gerne eine 15 L Leitung /Hydraulikschlauch sein .

Die Leitung von den Eilgangventile mit 12l reichen da noch aus , weil wenn ich das da richtig sehen ist es ja nur eine 23 l Pumpe

Für 23 L/min ist eine 15L keinesfalls ausreichend; das verlangt nach mindestens 18mm Innendurchmesser und das ist noch knapp!

Ebenso die Leitungen vom Eilgangventil zum Zylinder (der größte Volumenstrom ist im Schlauch zur Bodenkammer). Z.B. ein Zylinder mit 70er Kolben und 40er Stange bei 23 Liter Pumpenleistung ergibt in der Bodenleitung über 70 L/min! Der passende Schlauch hierfür wäre ein 18L.

Hallo Markus,

der Spaltzylinder ist ein 90/50.

Bei der Berechnung der Schläuche habe ich einfach nicht an das große Volumen vom Eilgang gedacht. Deshalb dann auch der Druckanstieg.

Also muss ich dann den Schlauch vom Ventil zur Bodenseite und den Rücklauf vom Ventil zum Tank größer machen, oder nur den Schlauch vom Ventil zur Bodenseite.

Wie groß sollten dann die Leitungen sein?

MfG Mark

Das wären im Eilgang ca 75 L/min da muss 18l oder 20S hin

als rücklauf sollte eig. 15l reichen da laufen maximal ca 35 liter

Genau, brauchst nur die Bodenkammer des Zylinders mit 18L ausstatten. Rücklaufschlauch zum Tank reicht 15L.

Alles klar Männer, super, dank euch für die Hilfe. Habe die Sachen direkt bestellt.

MfG Mark
