Servus,

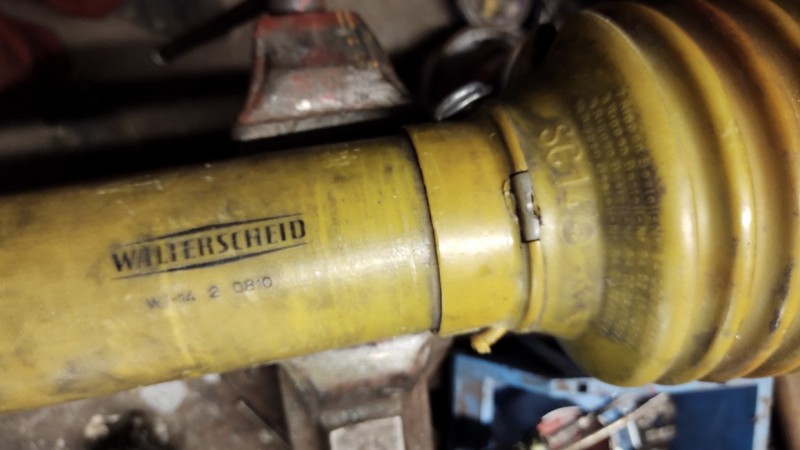

ich hab hier einen Kunststoff Schutz von Walterscheid, allerdings keinen neuen mit der kleinen Schraube wo man dann verdrehen kann und abbauen sondern einen der zwar ähnlich aussieht aber keine Schraube hat und auch keine Aussparung am Gegenstück wo man die 3 weißen Halter hindreht und dann abzieht. Jemand ne Idee wie das Teil abgeht?



Grüße

Den muss man aus dem Sitz heraushebeln, geht nicht gut, reißt leicht ein und taugt nicht. Wurde daher nicht lange so gebaut. Muss der unbedingt runter, die Wahrscheinlichkeit ist hoch dass er nicht wieder fest wird.

Den Topf an der engen Stelle mit Heißluftfön anwärmen und über die Kante richtung Schutzrohr
hebeln.
Dann kann man den Kunststoffring hochdrücken und den Schutz abziehen.
Zum aufschieben Topf wieder erwärmen und vor dem Abkühlen andrücken.
Oder eine Schelle oder Kabelbinder bis zum abkühlen drauf.

Schade dachte es gibt vielleicht einen Trick mit dem es einfach geht. Muss leider runter, das Zitronenprofil ist gerissen und muss neu.

Ich meine es müsst mit 3 Schraubendrehern gehen. Diese oberhalb der "Zapfen" des Innenrings ansetzen und dann Richtung Schutzrohr hebeln, damit quasi die Zapfen nach innen gedrückt werden, bzw der Schutztrichter darüber hinweg. Von Walterscheid gabs dafür 3 so niedliche Montierhebelchen...

Das mit dem Erwärmen ist der entscheidende Trick. Damit geht es sehr material- und nervenschondend.

JueLue

Wenn du doch einen neuen Schutz benötigst frag vorher die Preise nach... auch für eine neue Gelenkwelle.
Mfg

Für meinen Fella-Wender hab ich auch noch so einen alten Schutz. Die Gelenkwelle ist ewig lang. Wenn die BG den Schutz bemängelt dann .
Der neue Schutz ist wahrscheinlich teurer als der ganze Wender... Und umbauen muss man auch noch (Innenring für den Gleitring auf die Zitrone schweißen..

Nick hat geschrieben:Wenn du doch einen neuen Schutz benötigst frag vorher die Preise nach... auch für eine neue Gelenkwelle.
Mfg

Vor allem der zweite Satz ist wichtig. Mittlerweile ist eine komplett neue Gelenkwelle nur unwesentlich teurer als die Profile mit neuem Schutz.

Wenn man Preise vergleicht,dann Schutzrohr und Gelenkwelle von Walterscheid, und nicht mit billigen Nachbauten aus Ebäh.
Denn das ist meistens absoluter Schrott.
Lange Schutzrohre kann man sich zur Not auch mit passenden HT-Rohren anfertigen.
Das Erneuern eines Schutzrohres und Anschweißen von Lagerringen dauert doch nur wenige Minuten.
Das sollte einem doch " ein Leben oder ein nicht abgerissener Arm " Wert sein !
Ein Bekannter mit zwei Meter und sehr kräftiger Statur(ein Bär),trug immer Parkas wo unten die Kordel raushängt.
Wollte an einer laufenden Rodemaschine eine Verstopfung reinigen,eine Gelenkwelle mit defektem Schutz hat in dann erwischt.
Den Parka hat es ihm vom Körper gerissen,aufgrund seiner Statur kam er mit vielen blauen Flecken davon.
Seine Erkenntnis daraus,keine Gelenkwellen ohne Schutz mehr auf dem Betrieb und auch keine Parkas
Die BG versucht nur, bei Kontrollen solche möglichen Unfälle wegen defekter Schutzrohre zu verhindern.

Die Wellen und Schutzrohre von Weasler aus dem Zubehör kann man schon kaufen. Gibts auch mit Ringen passend für Walterscheid.
Die gezeigte Welle sollte bereits den "modernen" Gleitring haben, kann also ohne Vorschweißring mit aktuellen Schutzen bestückt werden wenn ich es recht sehe? Das alte System hatte Kugellager.

Servus,

ich muss diese Gelenkwelle kürzen und weis echt nicht wie ich den Schutz abmontiere?
Kann mir hier wer helfen?
Ist eine Comer Gelenkwelle, Made in Italy.

Gruß

Ecoboost

Ich weiß zwar nicht wie man den GW-Schutz entfernen kann, weil ich die GW nicht kenne.
Und es ist ärgerlich und unverständlich, dass die Schutzsysteme oft so undurchschaubar ausgeführt sind, dass man das nicht auf Anhieb erkennen kann und selten eine Anleitung bei der GW oder dem Neugerät beiliegt.
Aber zum Kürzen brauchst du den Schutz nicht entfernen, da ja die Kunstoffschutzrohre ebenfall gekürzt weren müssen.
Ausführliche Anleitung.
https://www.youtube.com/watch?v=xRSa1qQhp3Y
Gruß AEgro

Ecoboost hat geschrieben:Servus,

ich muss diese Gelenkwelle kürzen und weis echt nicht wie ich den Schutz abmontiere?
Kann mir hier wer helfen?
Ist eine Comer Gelenkwelle, Made in Italy.

Gruß

Ecoboost

Was steht denn dazu in der Anleitung, die auf dem Bild noch in der Folie steckt?

die drei stoppel mit dem schraubenzieher um 90° drehen und raushebeln
dann geht alles auseinander


funktioniert ganz gut das system
