Dampfstrahler Kärcher HDS 1390

von **ropa_eurotiger** » Do Mär 20, 2008 21:22

Hallo,

ich besitze einen Kärcher HDS 1390 Dampfstrahler.

Bis letztes Jahr, als ich ihn in den Keller gestellt habe um ihn im Winter vor Frost zu schützen, funktionierte die Maschine tadellos.
Habe ihn vor kurzem aus dem "Winterschlaf" geholt und musste feststellen dass die Maschine nur noch ca. 70 bar bringt. Da ist keine vernünftige Reinigung möglich :!:

Habe schon an der Lanze nen defekten O-Ring ausgetauscht (das war aber anscheinend nicht bzw. nicht nur der Defekt) und am Druckregelventil unter der Benutzung rumgeschraubt (dachte evtl. ist ein Ventil oder ähnliches defekt). Fehler ist leider immer noch vorhanden.

Hat von euch einer ne Idee was da defekt sein könnte und wie man das repariert :?:

Vielen Dank schon mal.

von **HL1937** » Do Mär 20, 2008 22:03

Kanns vielleicht an den "Innereien" sprich Kolben und Dichtungen liegen???
Ich denke mal daß das so ist wie bei einem Motor, der keine Kompression mehr hat.

von **jak** » Do Mär 20, 2008 22:12

Wie sieht es mit der Wasserzufuhr aus? Da gibts normalerweise ein Sieb oder Filter beim Wasseranschluß bzw. vorm Schwimmer. Wenn da nicht genug durch geht bringt er auch keine Leistung mehr.

Gruß Jak

von **winz!!!** » Do Mär 20, 2008 23:19

Vielleicht muss er nur mal richtig entkalkt werden

von **ropa_eurotiger** » Fr Mär 21, 2008 11:57

jak hat geschrieben:Wie sieht es mit der Wasserzufuhr aus? Da gibts normalerweise ein Sieb oder Filter beim Wasseranschluß bzw. vorm Schwimmer. Wenn da nicht genug durch geht bringt er auch keine Leistung mehr.

Gruß Jak

Also Wasser bekommt er genügend. Filter sind sauber und auf der Wasserleitung sind 5 bar Druck (Schlauch 3/4").

winz!!! hat geschrieben:Vielleicht muss er nur mal richtig entkalkt werden

Entkalkt ist er, ich betreibe ihn mit dem Original-Kärcher-Entkalkungsmittel.

Denke eher dass da "innen" was nicht mehr stimmt.

von **Markus K.** » Fr Mär 21, 2008 12:07

Wenn die Düse selbst in der Lanze auch in Ordnung ist, dann bleibt nur die Pumpe und das Überdruckventil als Fehlerquelle übrig!

Website · von **Honk81** » Fr Mär 21, 2008 13:14

Also bei meinem Kärcher lags an den Nutringen, kam auch ganz plötzlich:
http://scripts.karcher.com/scripts/bta/ ... 760-DE.pdf
(seite 16, teil 6)
wie du siehst hab ich allerdings nur ne Spielzeugvariante, aber die Funktionsweise und der Aufbau sollten ähnlich sein. Leider kann man für Profi-Geräte bei Kärcher keine Ersatzteillisten einsehen. Du müßtest also entweder einfach mal anfangen zu schrauben, oder vorher nen freundlichen Kärcher-Händler fragen ob er dir ne Ersatzteilliste ausdruckt.

PS: hab gestern bei http://www.kaercher-schmitz.de auch noch was für meinen bestellt. Ist relativ günstig. gib die Teilenummer ein (meist aufgedruckt) und schon sucht er die das passende raus.

von **ropa_eurotiger** » Fr Mär 21, 2008 21:56

Hallo,

ich habe heute nochmal getestet.
Wenn ich den Dampfstrahler anschließe (Strom & Wasserzufuhr) und dann einschalte, dann geht der Druck auf ca. 150 bar hoch. Wenn ich die Waschpistole betätige, dann erreicht er nur ca. 70 bar.
Wie gesagt, Filter sind sauber, Wasser bekommt er genügend. Habe auch schon eine andere Düse probiert. Problem ist nach wie vor vorhanden.
Hat jemand schon mal ein ähnliches Problem gehabt :?:

Hat jemand zufällig Zeichnungen bzw. Reparaturanleitungen für den Kärcher HDS 1390 :?:

Website · von **Honk81** » Sa Mär 22, 2008 2:18

siehe mein letzter Beitrag, Druck wurde aufgebaut, Maschine schaltete sich ab. Sobald der Reiniger 'was tun' mußte kam nich mehr viel. Aufschrauben und gucken.

von **jak** » Sa Mär 22, 2008 22:55

Und ich glaub immer noch dass er zuwenig Wasser bekommt. Ist da nicht ein Schwimmer drin mit Ventil das vielleicht verstopft ist.

von **Schrauber** » Sa Mär 22, 2008 23:09

Moin,

den Deckel von der Kolbenpumpe abschrauben, dort sitzen pro Kolben zwei Ventile drinn, entweder klebt dort ein Ventil oder sitzt Dreck drinn. Am besten alle Ventile erneuern wenn das Gerät schon älter ist, und gut iss.
Aber vorsicht die kann man falsch herum einbauen dann geht nichts mehr.

Gruß Schrauber

von **Carsten** » So Mär 23, 2008 8:43

Hallo,

ich tippe hier auch auf Wassermangel. Ansonsten würde er am Anfang nicht den Druck so aufbauen. Also bevor du die Pumpe auseinander reist überprüfe die Wasserzufuhr ganz genau und schraube evtl. auch die Schläuche ab. Es gibt die unmöglichsten Dinge.

von **ropa_eurotiger** » Do Apr 03, 2008 18:45

Hallo,

es gibt "Neues" von meinem Kärcher, und zwar:

Ich habe das Ventilgehäuse demontiert, und siehe da, ein O-Ring und die dazugehörige Aufnahme ist defekt (siehe Foto).
Ersatzteil (Nr. 5.587-113.0) & neuen O-Ring hab ich gestern erhalten und bereits ein gebaut. Nun läuft der Kärcher wieder "ruhiger", also das "pulsieren" ist weg, aber weiterhin wird beim Einschalten ca. 180 bar Druck aufgebaut und dann, wenn man die Pistole betätigt, fällt der Druck auf ca 70 - 80 bar ab.
Denke ich muss die Kiste nochmal bzw. weiter zerlegen.

Hab das Gefühl, dass der "Schrauber" mit seiner Vermutung richtig liegt.

von **ropa_eurotiger** » Fr Apr 04, 2008 21:58

Habe heute den Kärcher wieder aufgeschraubt.
Anbei Bilder davon.

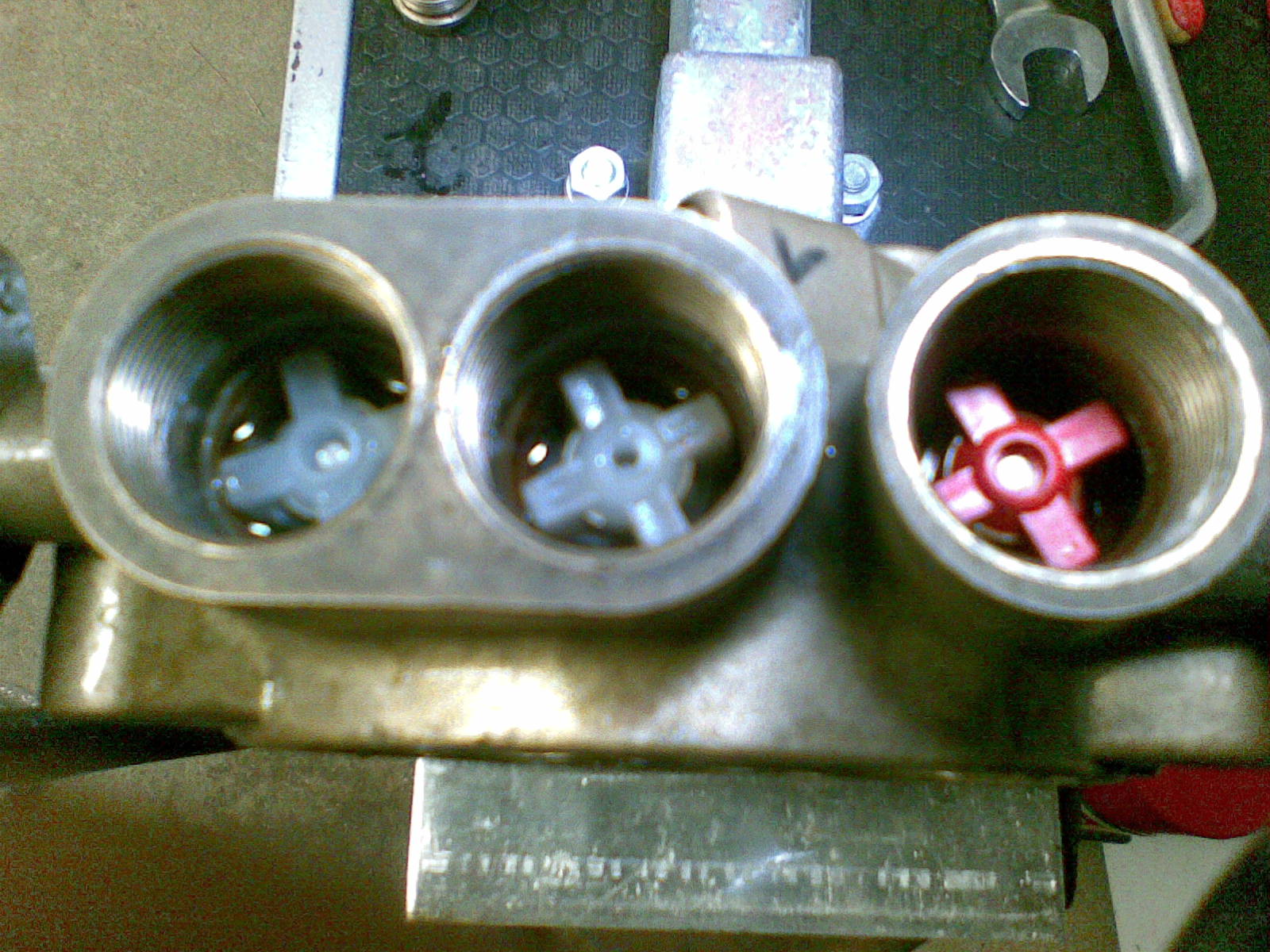

Auf dem Bild "Ventile" ist nur der rote Stern drehbar (leicht von Hand), die beiden weißen kann ich nicht drehen (will nicht mit zuviel Gewalt dran rumreißen, nicht dass ich was kaputtmache.

Bei Bild "Ventildeckel" ist erkennbar, dass beim rechten Deckel ein "Sternabdruck" vorhanden ist. Dieser Deckel gehört zu dem roten Stern. War der Stern fest und ich hab ihn erst wieder gängig gemacht?

Habe auch die Vermutung, dass das abgebrochene Teil vom Ventilgehäuse (siehe Bild oben) noch irgendwo im Gerät "rumschwirrt" und so den Wasserdurchfluss behindert. Wo könnte das Teil sein bzw. wo muss ich aufschrauben damit ich es entfernen kann? Bis jetzt konnte ich nix finden.
Vielen Dank schon mal für Eure Tipps.

von **Schrauber** » Fr Apr 04, 2008 22:32

Moin,

das ist doch die Pumpe mit drei Kolben oder? Ich schau Morgen oder Montag in einer Liste wenn ich Zeit habe und melde mich dann, ich werde da so nicht ganz schlau daraus obwohl die Bilder gut sind. Es gibt ja zich verschiedene Typen.Ich komme auf zurück.

Gruß Schrauber
