Hallo,

Nachdem ich im Landtechnikforum bisher keine Antwort bekommen habe, versuch ichs nochmal hier

Ich habe die Tage mein Propgasmodul von B&B für das Gasgeben über den Windenfunk bekommen. Die mitgelieferte Anleitung erklärt aber nur die Programmierung und Installation des Moduls selbst. Mir fehlen jetzt für den Einbau aber noch zwei wichtige Informationen:

1.) Angaben über die Kennlinienart der Gassteuerung bei meinem Agrotron 100 MK3. Ein Anruf bei B&B hat auch keine definitiven Aussagen ergeben. Der Techniker vermutete nur, daß Deutz die voreingestellte positive Spannungssteuerung verwendet. Im Zweifel

2.) Möglicher Anschaltepunkt für das Gassteuersignal. B&B hat mir empfohlen, einen Umschalter in die Leitung des Schleifers des Handgaspotis zu klemmen und so zwischen Handgaspoti und Windensteuerung hin- und herschalten zu können. Diese Lösung ist als Kompromiss sicher akzeptabel, aber eine permanente Anschaltung an einem evtl. noch freien Eingang des Steuergerätes wäre mir lieber.

Und bevor jetzt Welche das Schreien anfangen, was der Holzmichel da an der Elektronik will, ich bin ausgebildeter Elektroniker

Und an die Kollegen mit den produktiven Antworten möchte ich bereits jetzt ein Danke richten


Gruß wiso

Hallo

Also ich habe wegem dem Modul schon mal bei Deutz angefragt

Antwort: Ich soll doch bei der Firma Ritter nachfragen die bauen viele Deutz Schlepper auf Forstausstattung um

Ein Mechaniker vom Deutzhändler/Forsthändler sagte den wenigsten Ärger gibts mit einem Warner (Stellmotor) + Drahtseil aufs Potie des Handgas und so werde ich es auch machen.
Ist auch um einiges billiger und Störunanfälliger wurde mir gesagt

Gruß aus dem Südschwarzwald

Waelder

Servus Wälder,

Das Handgas hat aber keine Federrückstellung wie es das Fußpedal an alten Schleppern hat. Somit kannst zwar Gas geben, aber nimmer wegnehmen.

Hab heut auch mal ne Anfrage über die Deutz-Homepage abgesetzt. Mal schauen, ob da ne Antwort kommt.

Wenn nicht, werd ich die Variante mit dem Umschalter einbauen.


Gruß wiso

Hallo

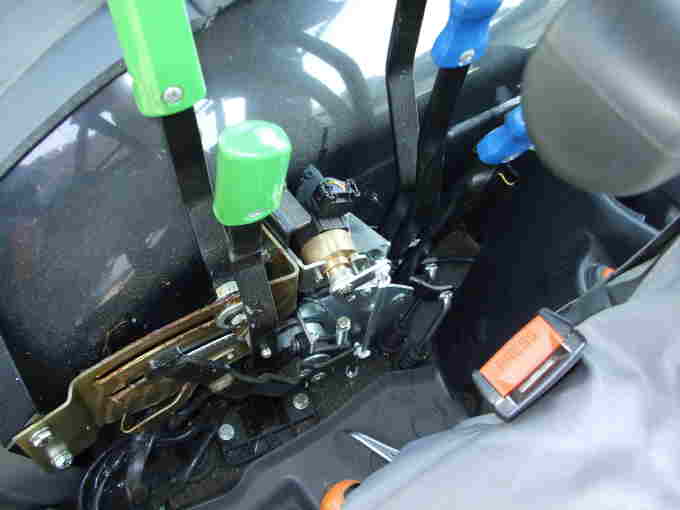

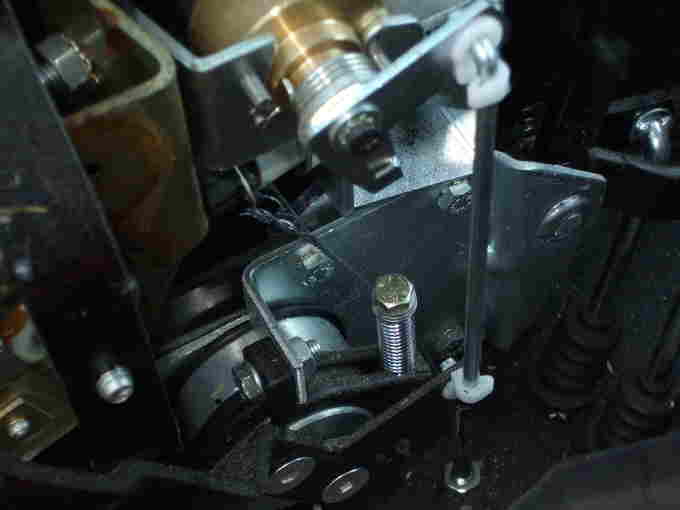

Beim Agroplus geht das Fußgas per Drahtzug ( Meiner ist gerissen war falsch eingebaut) zum Poti also nur ein Poti für Fuß- Handgas Federrückstellung ist vorhanden







Gruß aus dem Schwarzwald

Waelder

Servus Wälder,

Dann ist das beim Agroplus anders gelöst. Beim Agrotron besteht keine mechanische Verbindung zwischen Fuß- und Handgas. Ich hab gerade die Spannung rausgemessen und werde wohl die Variante mit dem Umschalter zwischen Hand- und Funk-Gas einbauen.

Gruß wiso

So, das Modul ist eingebaut und funktioniert einwandfrei.

Einstellung der Kennlinie für die, die es vielleicht auch mal brauchen:

positiv spannungsgesteuert, 0,7 bis 4,3V

Ich habe jetzt gemäß dem Vorschlag von B&B den Schleiferanschluß vom Handgaspotentiometer genommen und kann jetzt mittels Umschalter zwischen Handgas und Funksteuerung umschalten.

Das Schöne an dem Modul ist z.B. daß man mit einem "Doppelklick" sofort auf Vollgas oder Standgas gehen kann. Vollgas wird man vielleicht selten brauchen, aber das runterschalten aufs Standgas werd ich sicher regelmässig nutzen.


Gruß,
wiso
