Hallo zusammen,
ich möchte in meiner Feldscheuer einen Zwischenboden einziehen.
Die einzelnen Felder sind 5x5m,
das Tragwerk besteht aus massiven Eichenbalken.
Meine Idee: Ich nehmen 16x8cm Dachsparren im Abstand von ca. 80cm.
Darauf kommen dann 28mm OSB Platten.

Auf den Zwischenboden sollen z.B. PKW Reifen (3 Sätze), mal ein alter Schrank, Planen, eine Sandstrahlkabine und weiterer Gruscht...

Also keine schweren Maschinen oder anderes schweres Gerät.

Reichen die 16x8cm aus oder was ist hier nötig?

Danke und Gruß
Thomas

TommyAB
Mein Gefühl sagt mir, die Stärke der " Sparren " ist definitiv zu schwach.
Wenn ich bei mir in die Scheune schaue ( Rastermass 4,5 x 4, 5 m ) ist keine Zwischendecke so schwach.
Balkenabstand 70 cm, Stärke 12 x 20 cm. War Heu u. Strohboden bis 3 m Höhe, und Getreideboden mit geplanter 1 m Schütthöhe.
Maße vom Statiker od. Zimmerer berechnet.
Bei Getreideboden kann ich mich erinnern, daß sich einige Male die Balken duchbogen, als auf die Gerste noch zusätzlich Weizen wegen schlechter Qualität obenauf geblasen wurde. ( Bis ca. 1,5 m Gesammthöhe ).
Wenn du jetzt planst, nur wenige, leichte Sachen einzulagern, mag dein Maß reichen, aber wenn so ein Lager erst mal vorhanden ist, wird üblicher Weise auch genutzt.
Und irgendwann auch mal schwerer belastet.
Machs lieber 1x richtig, und lass es dir von einem Zimmerer od. Statiker berechnen, dann hast du auch in Zukunft was davon und bist auf der sicheren Seite.
Gruß AEgro

8/16 reicht bei einfacher Dachkonstruktion ohne zusätzliche Lasten bis 4m Spannweite.
Bei 5m mit etwas Last würde ich min 8/20 nehmen. Und wenn man langfristig auf der sicheren Seite sein will, man weiß ja nie was noch so kommt, würde ich lieber 8/24 oder auch 12/20 nehmen.

Balken mit 8x24 sind unrealistisch.
Vielleicht als BSH machbar.

Für 5 Meter Spannweite gibts halt ca.12/10x20/22cm

@TE 28 mm OSB ist auch ein Problem.

Hallo und vielen Dank für eure Ratschläge.

Ich bin auf die 16 x 16 cm Balken gekommen weil ich da noch 6 Stück liegen habe.
Ich warte mit dem Zwischenboden bis ich die Schwarzkiefern in meinem Wald gefällt habe.

Da kann ich mir dann die Balken in größeren Dimensionen schneiden lassen.

@ Fuchse: Habe mich da getäuscht, ich hab bisher immer die 25mm OSB Platten verbaut, die würde ich auch hier nehmen.

Danke und Grüße
Thomas

Fuchse hat geschrieben:Balken mit 8x24 sind unrealistisch.

Wieso? Haben wir schon öfter verbaut.
Ein schlanker, hoher Querschnitt trägt mehr, als ein eher Quadratischer.

http://www.huettemann.de/lagerkatalog/d ... astung.pdf

Hier mal eine exemplarische Belastungstabelle für OSB Platten als Richtwert.
Bei 80cm Balken Spannweite ergeben sich max. Belastungen für 18mm Platten von ca. 100Kg/qm, für 22mm 200Kg/qm und für 25mm 300Kg/qm.
Aber natürlich gelten diese Werte nur für diesen OSB Platten Typ mit der richtigen Verlegerichtung!
Es müssen also immer die Werte genommen werden von den OSB Platten die man verwendet.

http://www.eurocode-statik-online.de/flaeche.php

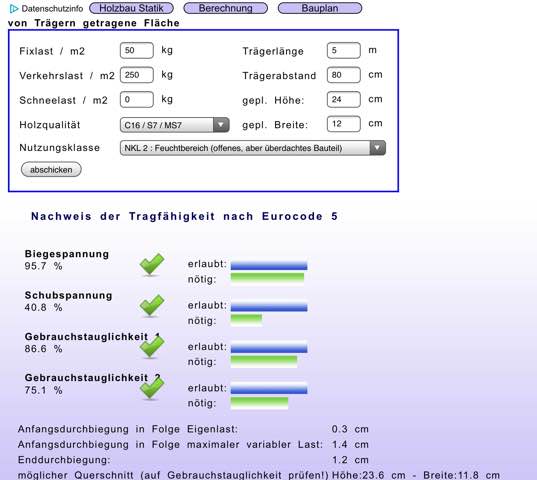

Hier noch eine einfache Berechnungssoftware für die Abschätzung der Holzbalken. Recht einfach zu bedienen. Ich habe spaßeshalber mal ein paar Werte eingegeben.
Ich bin normaler überhaupt kein Freund von diesen „Berechnungsprogrammen“, da sie nie statisch nachweisbare Werte berechnen können. Sie können aber evtl. zur ersten allgemeinen Abschätzung genutzt werden.

egnaz hat geschrieben:

Fuchse hat geschrieben:Balken mit 8x24 sind unrealistisch.

Wieso? Haben wir schon öfter verbaut.
Ein schlanker, hoher Querschnitt trägt mehr, als ein eher Quadratischer.

Das ist richtig aber, ein solches Höhen/Breiten Verhältnis führt auch gerne zum Verzug bzw. verdrehen der Balken.

1/2 sollte nicht überschritten werden.

Sprich der Balken sollte möglichst halb so breit, wie hoch sein.

Oder eben dann BSH.

Hallo zusammen,
hier noch eine andere Idee:
In einem Waldstück vom Schwiegervater (Fichte, Bestand ca. 30 Jahre) ist mal wieder auslichten angesagt.
Diese Stämme sind ca. 20m hoch und haben unten ca. 30cm, BHD ist im Mittel 25cm.
könnte ich diese Stämme für den Zwischenboden verwenden?

Wie ist ein Stamm mit z.B. 24cm / 20 cm Durchmesser (Dickenabfall auf 5m) im Vergleich zu einem 16 x 16cm Balken?
Ist der stabiler oder weniger stabil?

Muss solch ein Stamm vor dem Einbau trocknen?
Wenn ja, wie lange?
Ich würde die Stämme direkt nach dem fällen räppeln (die Rinde entfernen).
Zur Trocknung kann ich die ja gleich an den endgültigen Ort legen (oder gibt das Probleme wenn die nur vorne und hinten aufliegen?).

Ich würde die Auflagefläche dann einseitig schmäler schneiden, so dass es zu dem im Mittelteil eingebauten Zwischenboden zur Höhe passt
(Im Mittelteil ist die Zwischendecke mit 16x13cm Balken realisiert, dort wurden früher kleine Ballen gelagert).

Danke und Grüße
Thomas
