Da das komplette Landtechnikforum mit den Unterforen scheinbar Gesperrt ist eröffne ich hier noch einen Trade
Wie ich schon in den Forum Eigenbauten von dem Eigenbau einer Blockbandsäge
http://www.landtreff.de/post940471.html#p940471 berichtet habe möchte ich hier jetzt die neuesten umbauten Zeigen

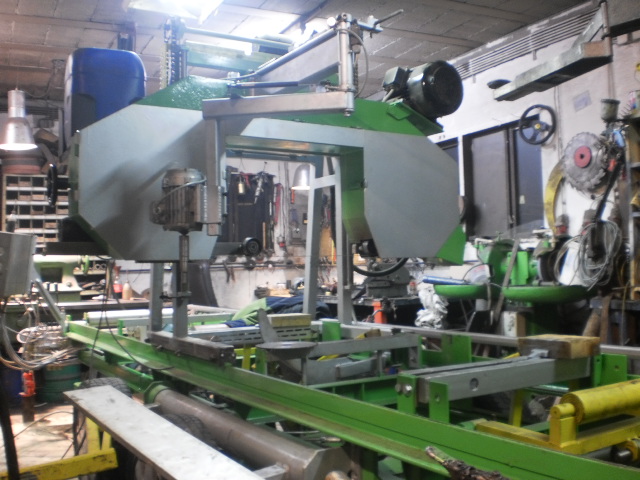

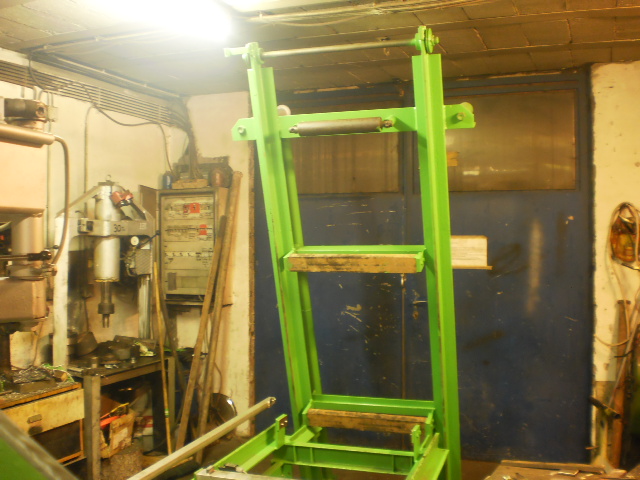

Da mir die Blockbandsäge zu kurz geworden ist habe ich beschlossen sie zu verlängern was sich dann doch als schwieriger herausstellte als Gedacht da mir die Werkstatt zu klein geworden ist.

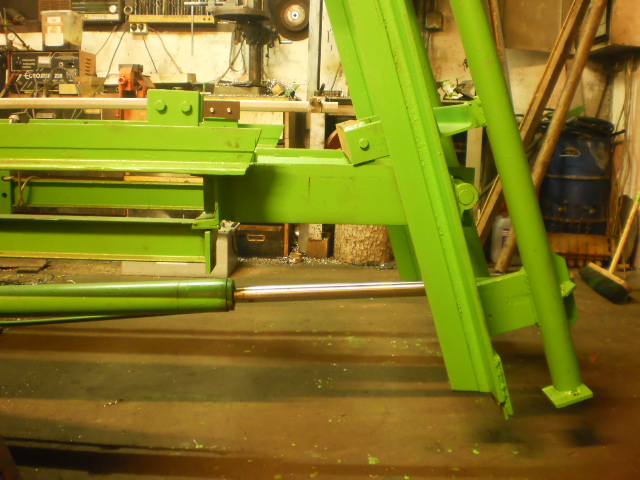

Ich habe sie aber dann doch durch einen Klappmechanismus von 5 meter Schnittlänge auf 7,50 erweitern können
- Bandsäge zusatzkomponenten 004.JPG (153.51 KiB) 2988-mal betrachtet
- Bandsäge zusatzkomponenten 034.JPG (142.68 KiB) 2988-mal betrachtet

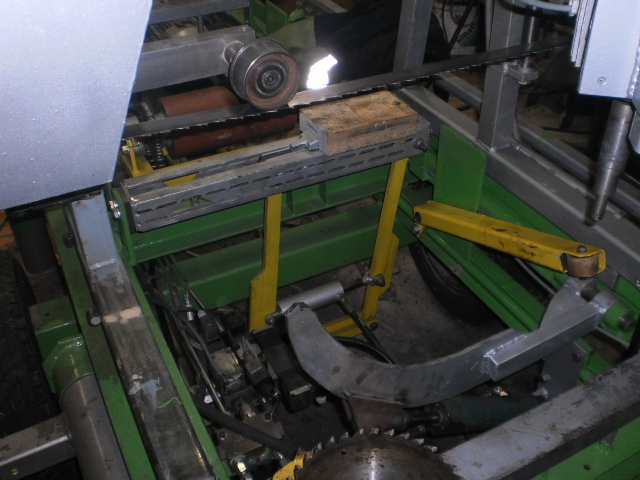

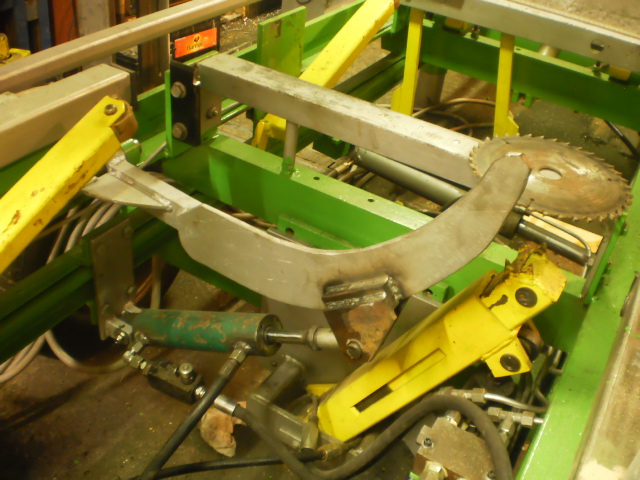

Da die Baumstämme beim weiterdrehen immer zurückgerollt sind wenn eine Seite schon geschnitten war
ist zusätzlich einen Hydraulischen Halbmond als Sicherung gegen das zurückrollen eingebaut worden
- Bandsäge zusatzkomponenten 026.JPG (149.8 KiB) 2988-mal betrachtet
- Bandsäge zusatzkomponenten 016.JPG (145.97 KiB) 2988-mal betrachtet

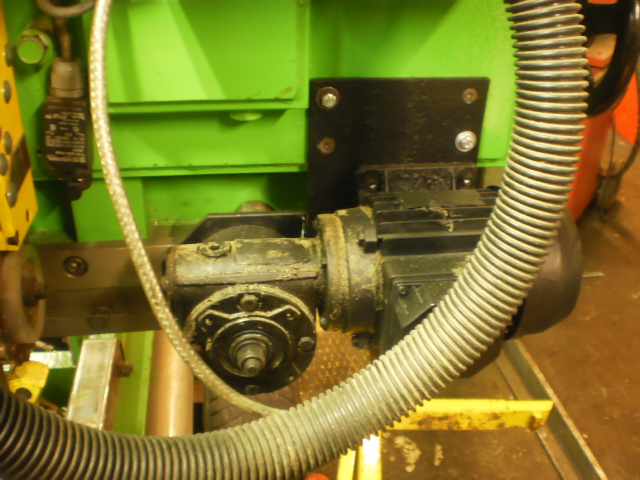

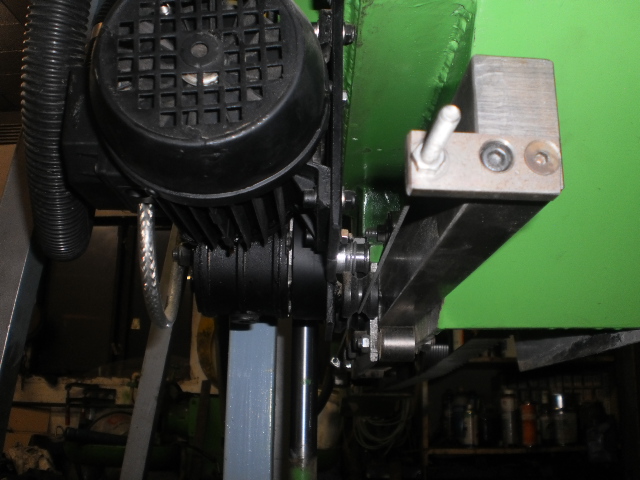

Die Verstellung der Bandführungslager mit einem kleinen Getriebemotor ,es währe zwar nicht
zwingend notwendig da man sie auch mit der Hand leicht verstellen kann aber es hat mich dann doch gestört da alles andere
zentral zu bedienen ist
- Bandsäge zusatzkomponenten 024.JPG (149.81 KiB) 2988-mal betrachtet
- Bandsäge zusatzkomponenten 021.JPG (148.9 KiB) 2988-mal betrachtet

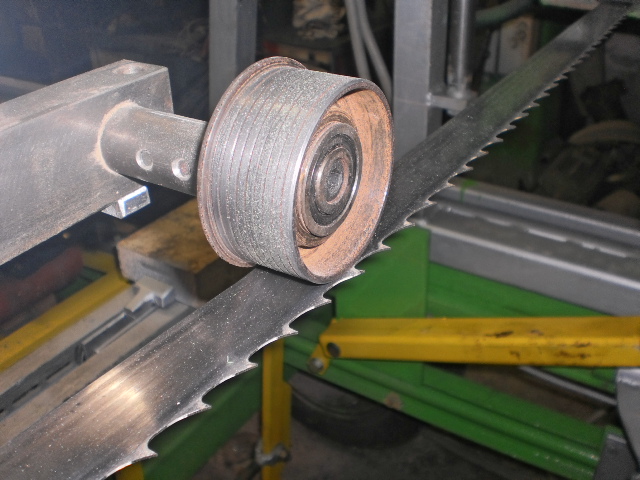

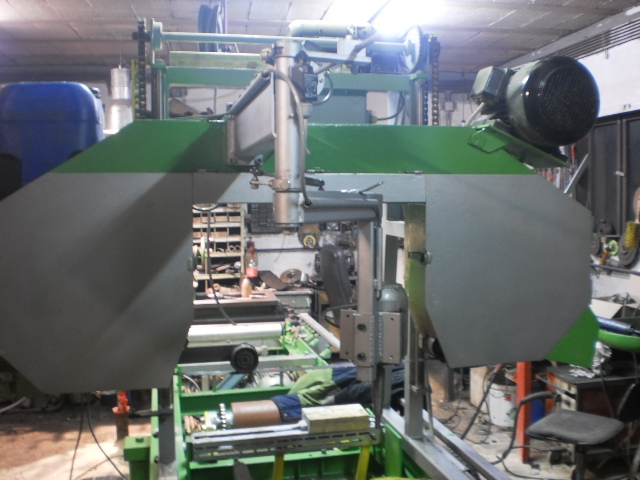

Die Führungsrollen habe ich wegen der Lautstärke vergrößert und sind jetzt deutlich Leiser
- Bandsäge zusatzkomponenten 025.JPG (152.55 KiB) 2988-mal betrachtet

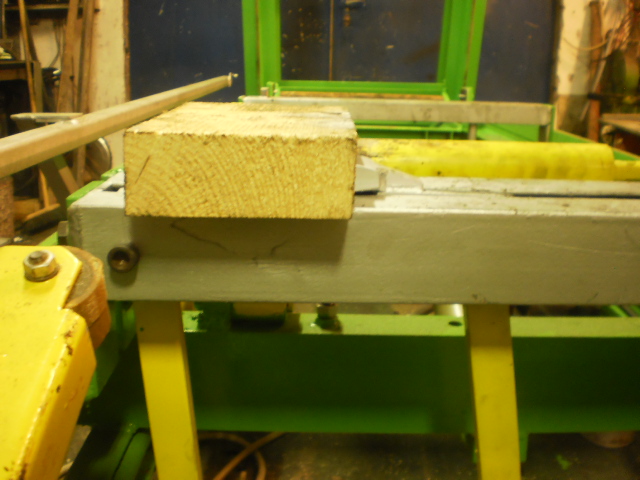

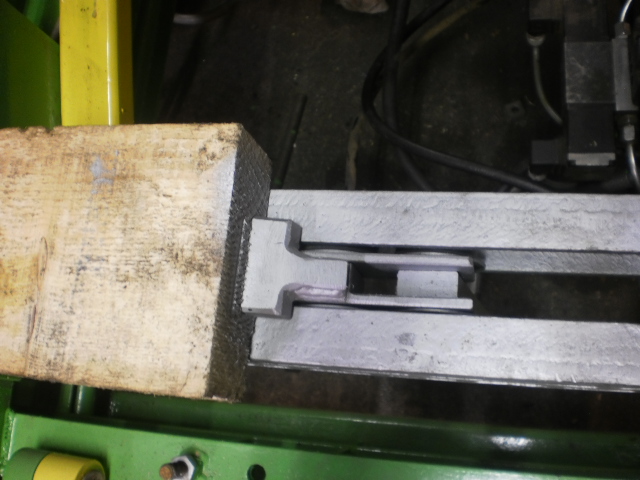

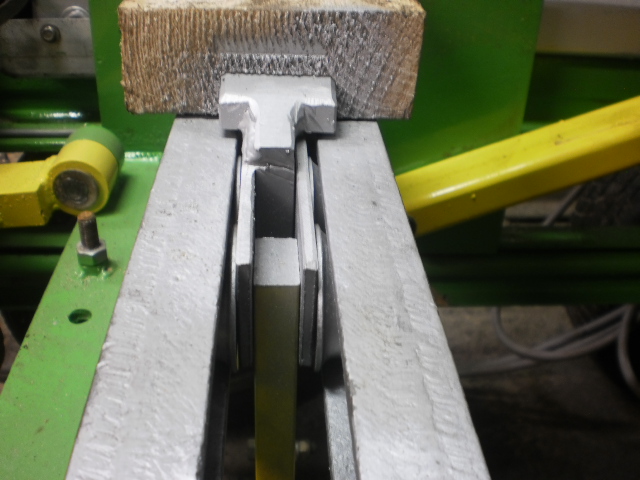

Die Spannzangen wurden auch geändert,auf Rollen gelagert ermöglicht es mir eine minimale Schnittstärke von 23 mm
- Bandsäge zusatzkomponenten 010.JPG (151.04 KiB) 2988-mal betrachtet
- Bandsäge zusatzkomponenten 019.JPG (148.94 KiB) 2988-mal betrachtet
- Bandsäge zusatzkomponenten 020.JPG (149.16 KiB) 2988-mal betrachtet

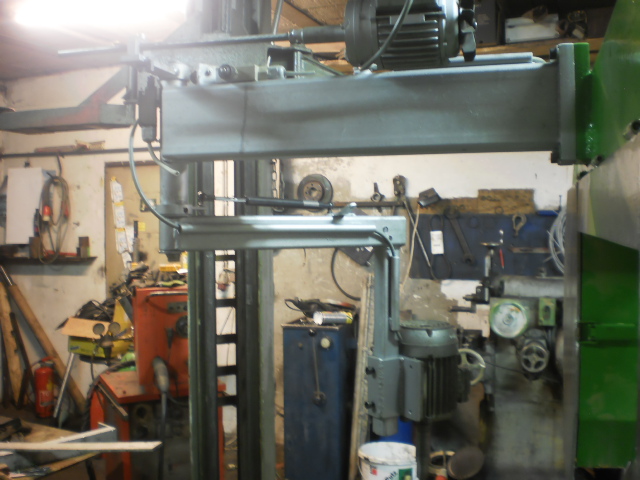

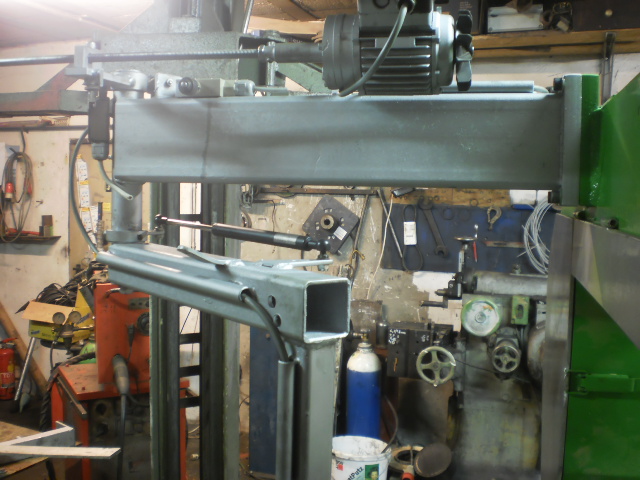

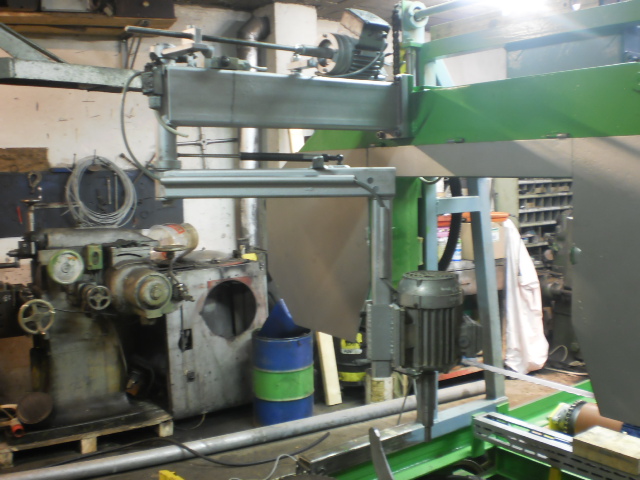

Und natürlich habe ich einen Vorschneider aufgebaut ohne den aus meiner Erfahrung die Bänder doch zu schnell Stumpf werden, ohne Vorschneider ist das Band Teilweise schon nach einigen Schnitten zu Schleifen wenn der Baumstamm stark verschmutzt ist
- Bandsäge zusatzkomponenten 008.JPG (154.92 KiB) 2988-mal betrachtet
- Bandsäge zusatzkomponenten 006.JPG (152.31 KiB) 2988-mal betrachtet
- Bandsäge zusatzkomponenten 009.JPG (157.29 KiB) 2988-mal betrachtet
- Bandsäge zusatzkomponenten 015.JPG (146.76 KiB) 2988-mal betrachtet
- Bandsäge zusatzkomponenten 003.JPG (155.52 KiB) 2988-mal betrachtet
Einige Wochenenden wird mir der umbau der Blockbandsäge wohl noch kosten da noch einige Teile fehlen,
auf die neue länge muss ich noch eine Energiekette einbauen da ich die Kabeln zur Säge auf 36 Pole geändert habe
und die alte Kabelführung hier nicht mehr Funktioniert,dazu kommt noch eine 3 Spannzange und noch einige Endschalter .
Für die Laufrollen muss ich dann noch Aluminium Gießen aber das hat noch Zeit da mein Freund schon auf sein Holz für die Garage wartet
Gruß v. Werner
