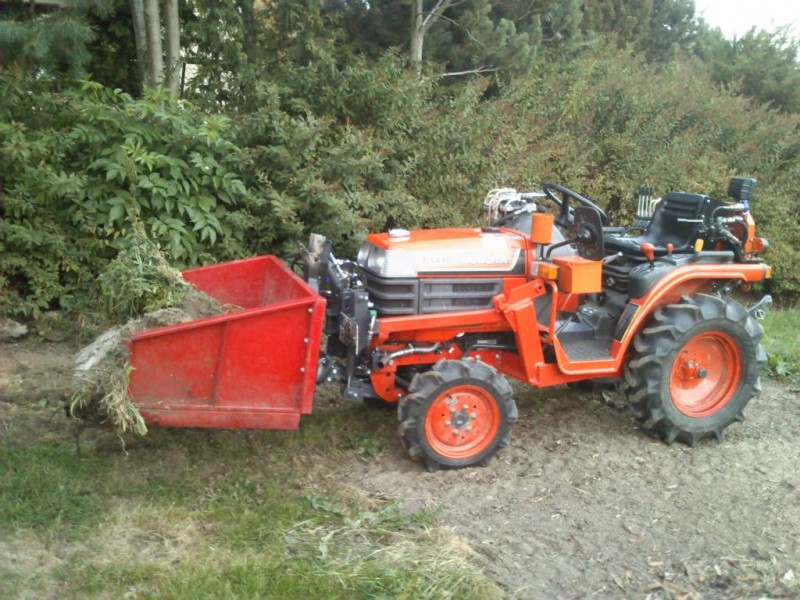

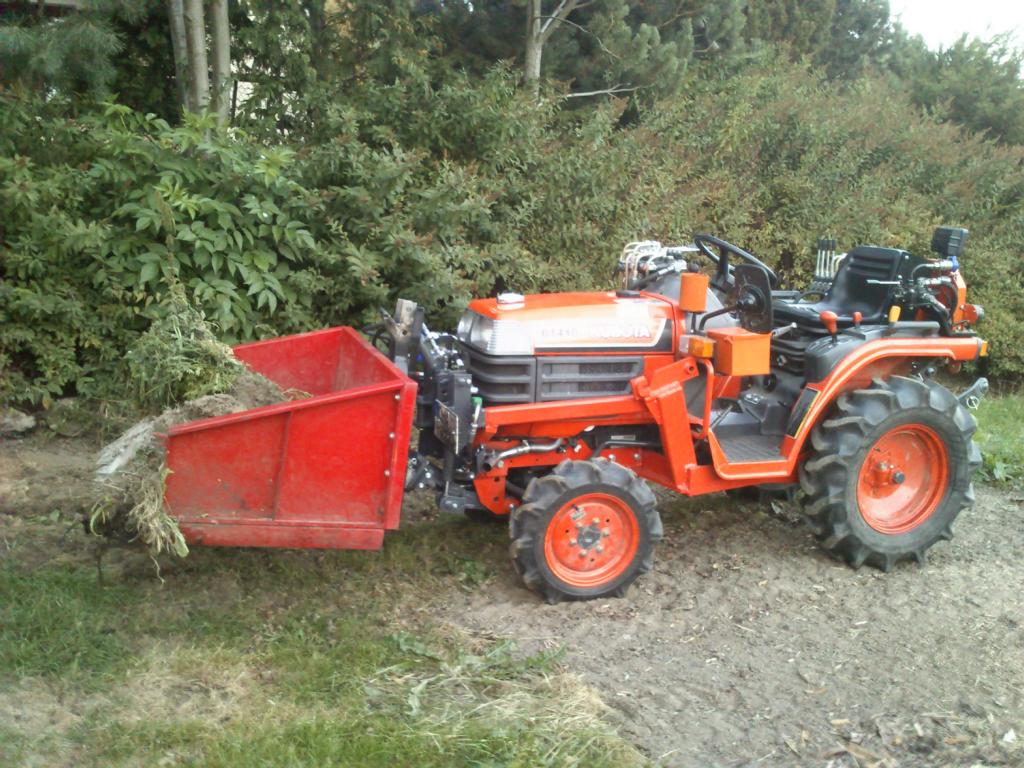

Will euch mal meinen Eigenbau Frontheber + Frontzapfwelle zeigen.
Ich hoffe es gefällt euch.
Die Hubkraft ist über ein Druckbegrenzungsventil von 0-550kg einstellbar.
Drucküberwachung per Druckmanometer.
Senkgeschwindigkeit über Drosselrückschlagventil einstellbar.

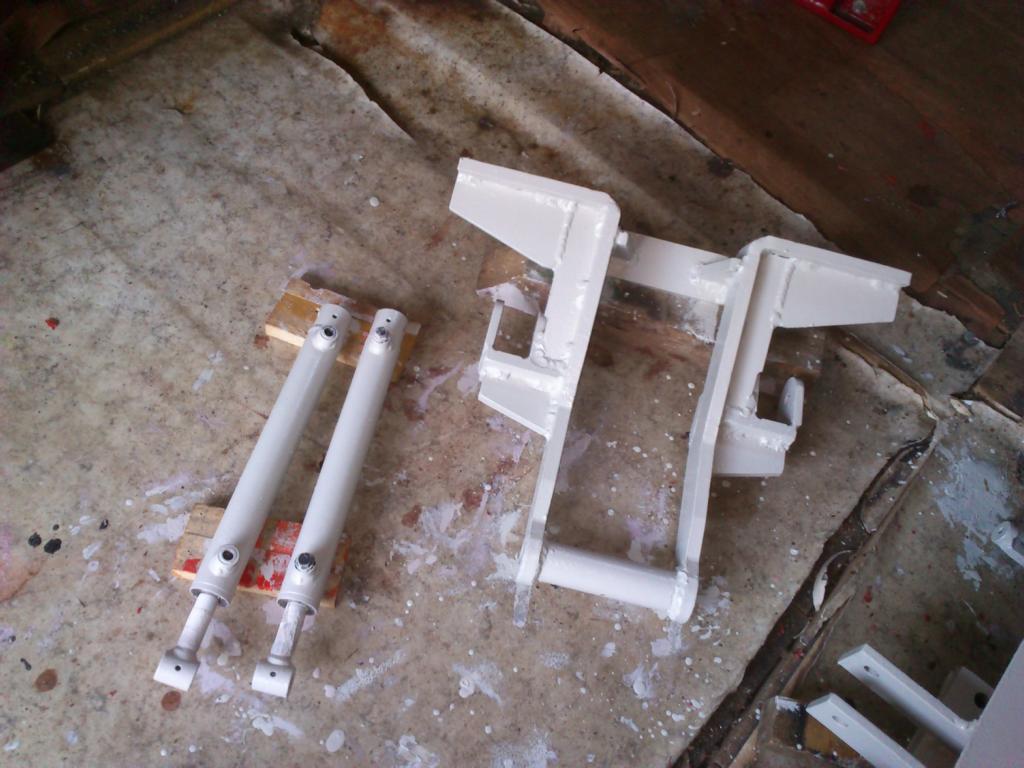

Hubzylinder 32/20 mit 250mm Hub Doppelwirkend mit Schwimmstellung über Steuergerät.
Der Traktor bringt aber nur 150bar bei Vollgas.
Die Unterlenkerfanghaken sind von 450mm bis 650mm einstellbar.
Hubhöhe von 100mm - 530mm
Kompakte kurze Bauweise für höhere Hublast.

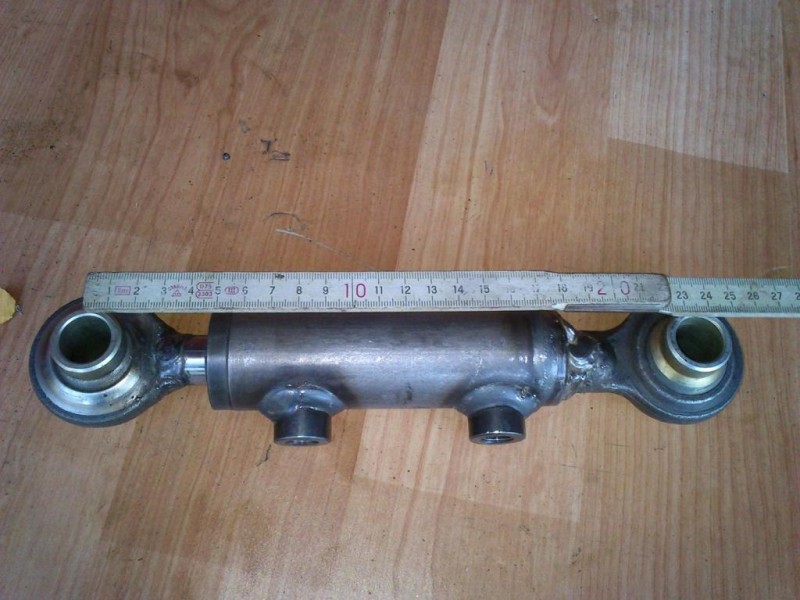

Hydraulischer Oberlenker von Augenmitte zu Augenmitte nur 235mm mit 50mm Hub.
Aus und Einhubgeschwindigkeit über Drosselventil einstellbar.
Überlastgeschützt durch zweites Druckbegrenzungsventil.

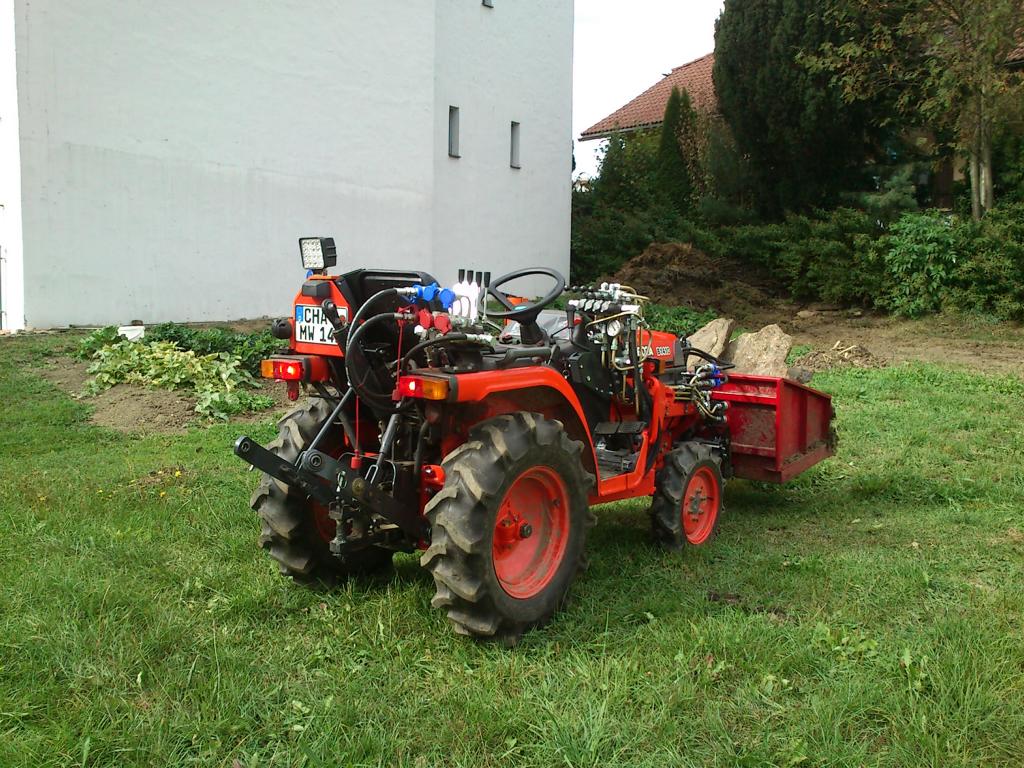

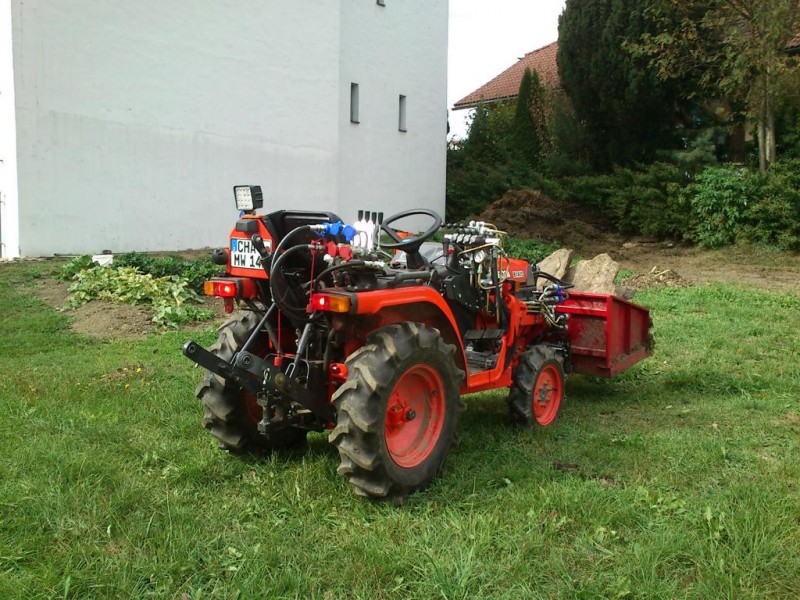

Handsteuergerät:
2xDW
und 2xDW mit Schwimmstellung (einmal für Fronthubzylinder und einmal für Anbaugerät mit einfachwirkenden Zylinder)
Frontzapfwelle dreht die gleiche Richtung wie hinten 2000U/min. Die Bodenfreiheit ist noch immer 250mm.
Im Gegensatz zum Originalfrontheber sind bei mir keine Lenkanschläge notwendig da der Frontheberrahmen innerhalb des
Traktorrahmen liegt.
Reifen halten es aus. (4.5-10) mit 1,6bar
Rahmen:
Mit Frontladeraufnahme
Die komplette Konstruktion des Fronthebers sowie Simulation wurde mit einem 3D Programm gemacht.
Videos findet ihr in Youtube
https://www.youtube.com/watch?v=jz1H6BqyTe8
https://www.youtube.com/watch?v=IQBus7-BcH0
Lackiert mit Mipa 2k Lack.

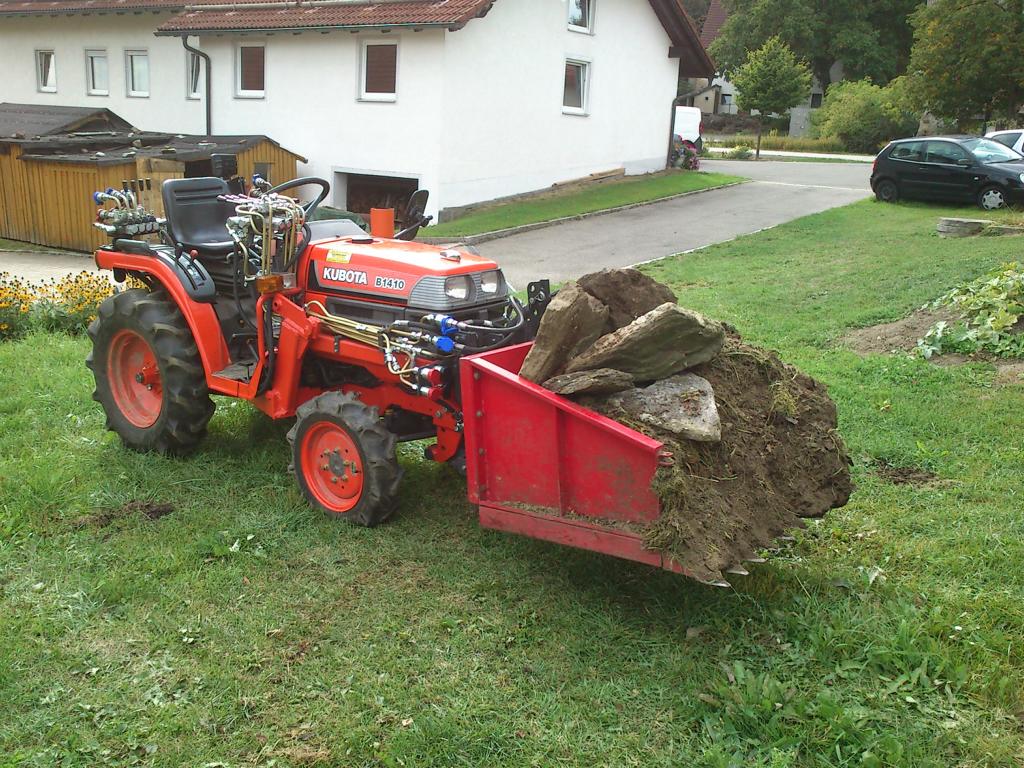

Hab schon 300kg-350kg damit in der Schauffel gehoben.
