Moin!
Ich möchte mir gerne eine Euroaufnahme selber bauen. Leider finde ich im Netz die passenden Maße nicht.
Es geht mir um diese 4 Platten: http://landtechnik-deutschland.de/wp-co ... lhaken.jpg

Weiß jemand die Abstände der 40er Rundeisen zueinander, sowie die Position der Verriegelung?

Vielen Dank schonmal.

Gruß,
Sebastian

Hmm, bei Eingabe von <Euroaufnahme schnellwechselrahmen abmessungen> in liefern schon die ersten beiden Treffer mMn brauchbare Ergebnisse :

http://www.faie.at/Fahrzeugbau/Anbautei ... -Norm.html
http://www.rs-handel.de/newMagento/inde ... nahme.html

Gruß
Adi

Hallo Adi!

Mit dem Link (den ich übrigens auch schon gefunden habe) weiß ich nur, dass beide Rundeisen 375mm voneinander entfernt sind. Das Verriegelungsloch ist da gar nicht zu erkennen. Auch die Abwinkelung der Platte ist daraus nicht zu erkennen

Hallo,

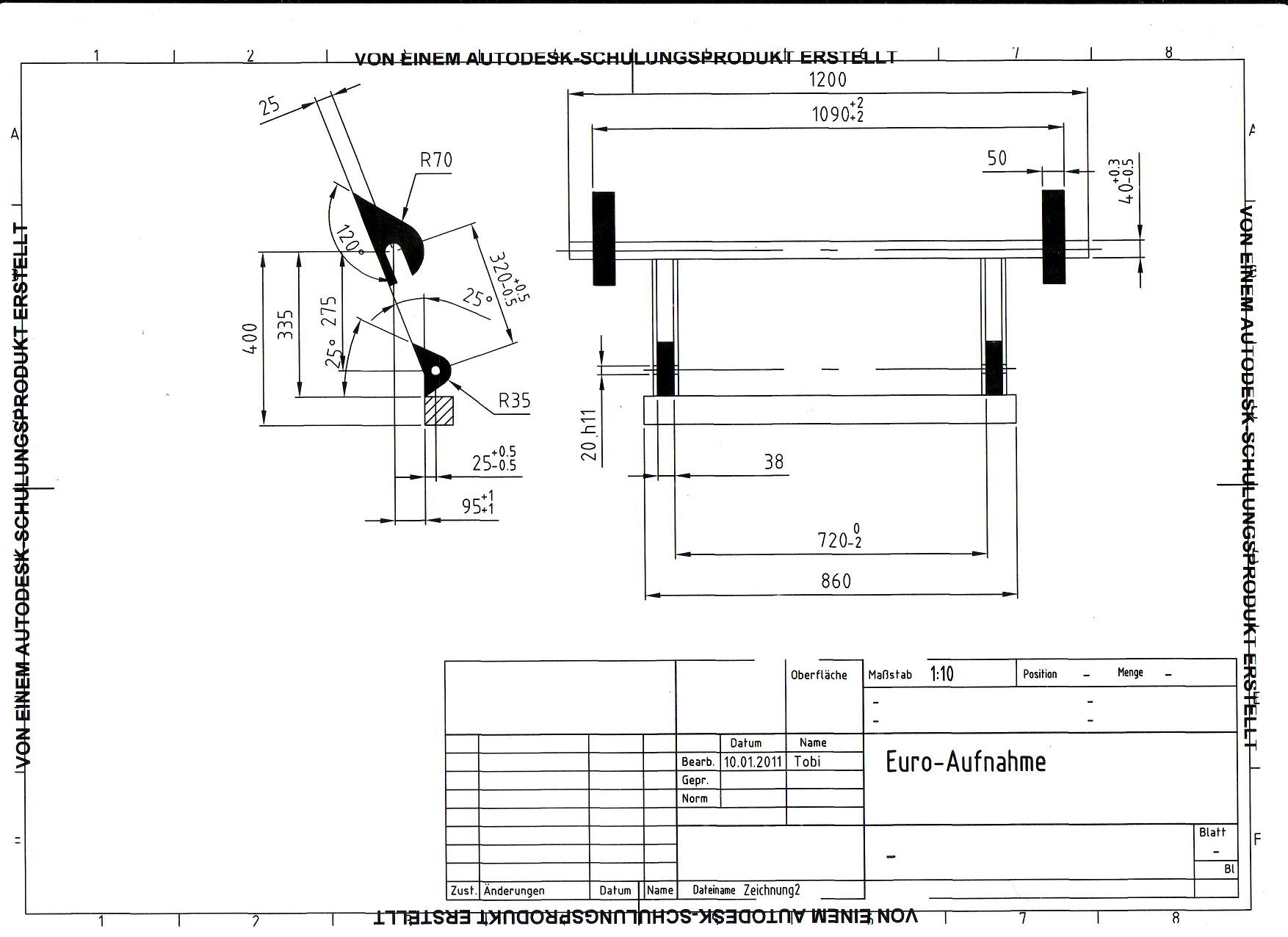

anbei die Bemaßung

Grüße aus Mittelfranken

Hallo!
Danke! Das hat mir sehr geholfen. Ich habe jetzt eine CAD daraus gemacht, bin aber mittlerweile nicht mehr ganz sicher, ob ich alles richtig habe

Ihr könnt ja mal kurz drüber schauen...

...schaut ganz gut aus soweit ich das um diese Uhrzeit noch sehe ... nur die Bemaßung der unteren Stange fehlt noch

Grüße aus Mittelfranken

Der Abstand zwischen den beiden Stangen beträgt 375mm
Der Winkel hat 155°

Bei den Preisen aus den Links von Falke kann man doch nicht ernsthaft darüber nachdenken sowas selbst zu bauen.

Hallo,

persönlich würde ich mir keinen Schnellwechselrahmen mehr kaufen. Musste meinen damals erstmal anpassen das er der Norm entsprach Zum anderen sind die Anlenkpunkte äußerst ungünstig angebracht, es ist daher schwierig ordentliche Kippwinkel hinzubekommen und wenn baut das Gestänge sehr hoch. Außerdem finde ich die 265€ bei Faie jetzt nicht so günstig, vor allem hat dieser Rahmen die Verriegelung in der Mitte und verriegelt nicht automatisch.

Grüße aus Mittelfranken

Hallo,

ist soeine Euroaufnahme überhaupt "richtig genormt"?
1.) Ich hatte mir mal Maße aus dem Netzt gezogen, von denen haben "einige auch gestimmt" - soll heißen, mit meiner Aufnahme übereingestimmt
2.) Hab ich schon oft bei Herstellern gesehen, daß die zwar die Schaufel gebaut haben, die Haken usw. für die Euroaufnahme durfte man sich selber anschweißen
3.) Was man im Netz findet Maßangaben von Verkäufern/Herstellern oder jemand der sich eben die Mühe einer Zeichnung gemacht hat. Eine Angabe die etwas so klingt: "Euroaunahme nach DIN sowieso" oder meinetwegen "EN sowieso" ist mir noch nicht begegnet.

Vielleicht weiß jemand mehr.
Grüße aus Sachsen, Jürgen
