Servus!!!

Habe wieder einmal aus Hobby und Leidenschaft etwas gebastelt

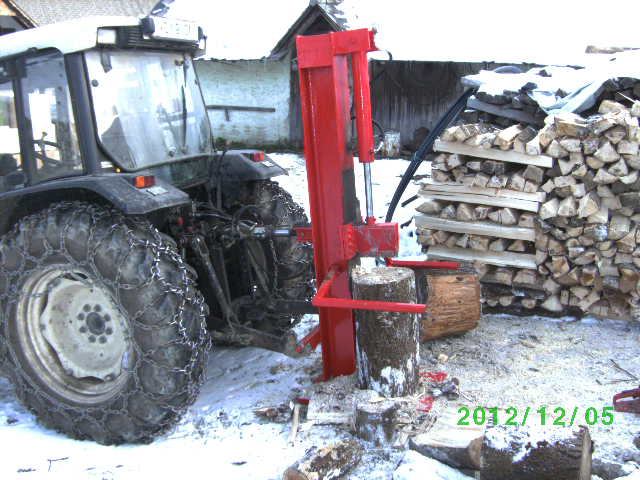

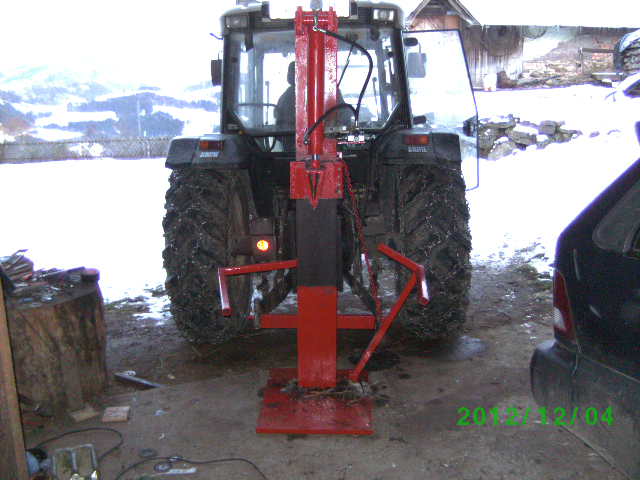

Aus den alten Stempel meines vorigen Forstanhängers (80 mm Kolben) zauberte ich einen einfachen 10 to. Senkrechspalter.
Ist jetzt nicht Detailliert die beste Arbeit, wobei ich auch sagen muss- ich hab den Spalter ohne einer gut Ausgestatteten Werkstätte gebaut
Deshalb habe ich ihn so gebaut, dass ich dafür wenig aufwand brauchte.
Ich fertigte nur Handskizzen an, Dachte mir die Maße im Kopf zusammen, und schrieb einen Zettel fürs Material.
Ich habe somit keinen Originalspalter mit dessen Originalmaßen Kopiert

Der Spalter besteht aus einem 220 x 210er doppel T Träger- der etwas zu "grob" ist, aber mein Schlosser hatte den grad so liegen- es passt auch die Länge
Die Grundplatte ist eine 30 mm dicke, 800 X 600 mm Platte- die mir mein Schlosser zuschnitt. (Ohne H- Ausschnitt und Zuganker- reicht für 10 to. Spaltkraft)
Das Material für den Spaltkeil schnitt er mir ebenfalls grob zu- den rest machte ich selbst.
Das Material für alle anderen Kleinigkeiten hatte ich zuhause rumliegen.
Hydr. Schläuche und das Steuergerät musste ich kaufen- war nicht teuer (baute eine Mechanische Wippe die das Stg. abschaltet wenn der Keil ganz hochgefahren ist)
Die Ölversorgung liefert die 50 Lt. Pumpe vo der Traktorhydraulik- bei 1100- 1200 Motor U/min passt die Geschwindigkeit der Stempels schon

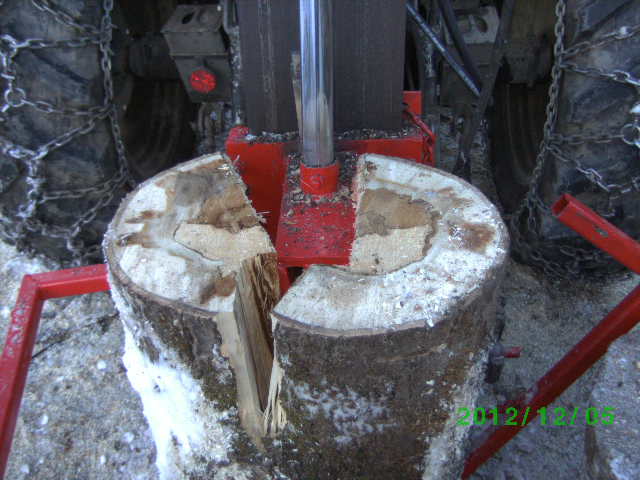

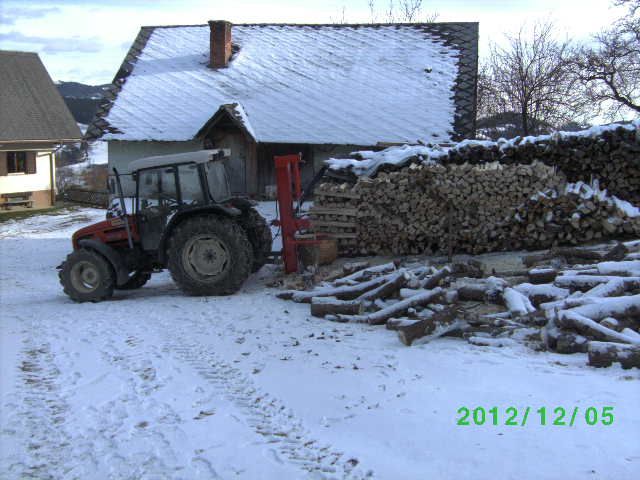

So, und heute hab ich das neue Gerät mal getestet. Habe so ca. 17 rm. Holz gespalten.
Alles funktionierte Wunderbar
Konnte alle Stücke- Naja, war Ulme bis 40 cm Durchmesser 1 m länge Problemlos spalten
Das Manometer zeigte beim eindringen in das Holz nur 50 Bar an (ca. 2,5 to Spaltkraft!!!!):wink:
Was er dann nicht mehr drückt, werde ich einfach Ofenfertig auf 33 cm abschneiden und so spalten.
Hab ich auch heut schon so probiert- mit einem passend abgeschnitenen Holsstock als Tisch- gind auch sehr gut!!!

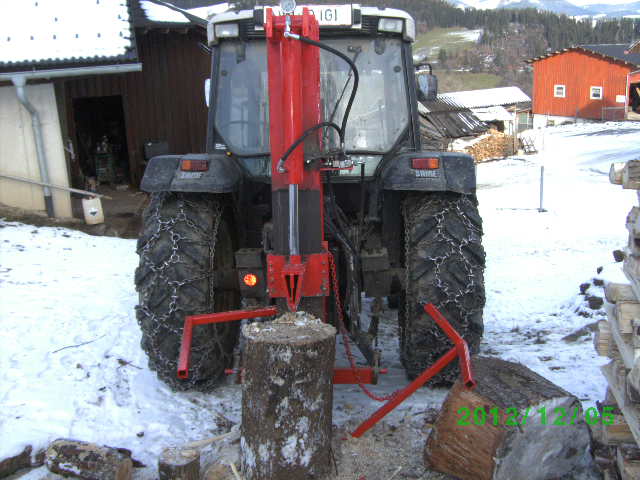

Naja, lange Rede kurzer Sinn- nun die Fotos

Servus!

Hab noch einige Beschreibungen und Fotos für euch!!!
Jetz habe ich mal ordentlich gespalten um den Daumen 20 RM.
Hab nebenbei auch noch andere Arbeit gehabt, Naja, 20 RM sind ja nicht sooo viel gg
Deshalb bin ich vorher nicht dazugekommen mein Gerät im Detail zu beschreiben.

Ach ja, was ich nicht erwähnte- mein Schwager half mit beim bau des Spalters
Er trägt auch die halben kosten
Dei Entwicklung stammt hauptsächlich von mir.

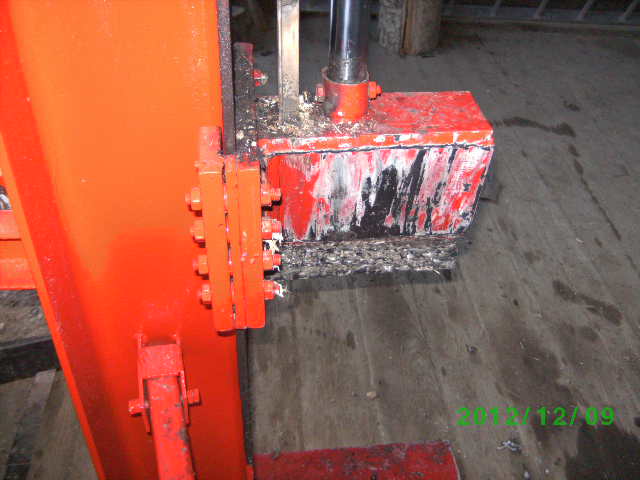

Hier die Starke Spaltkeilführung! Werde wharscheinlich noch Hart PVC Platten dazwischen legen!!!

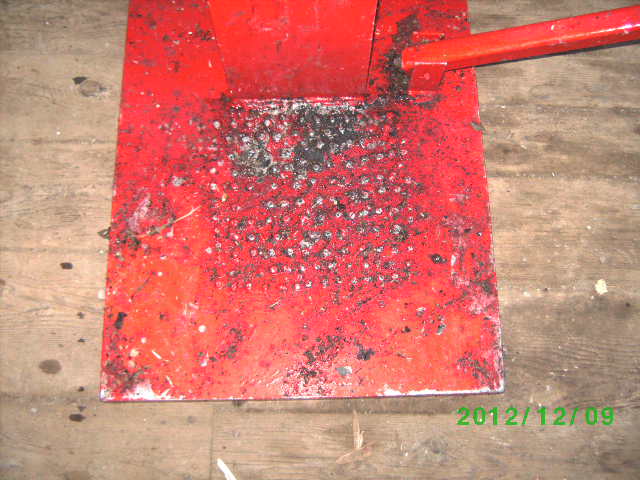

Auf der Grundplatte im Bereich wo das Holz steht, habe ich Punkte aufgeschweisst- damit das Holz nicht wegrutscht, hilft auch!!!


Der I Träger wurde 3 Fach auf der Platte verschweisst!!!! 250 A, und nicht zuviel Drahtvorschub!!!

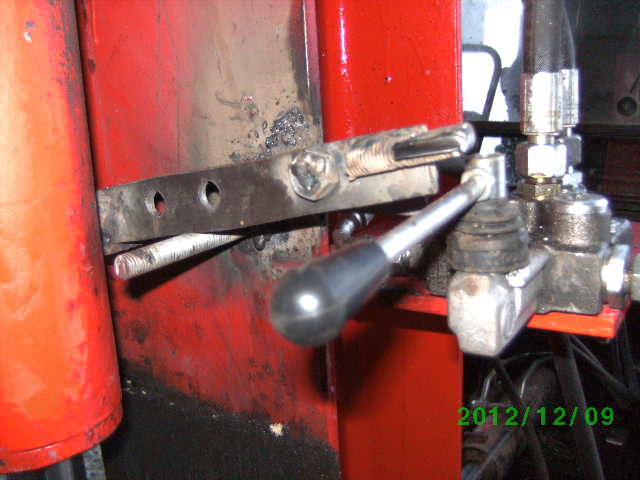

Als abschaltwippe verwendete ich einfach ein Flacheisen das von der M 12 Schraube gehalten wird.
Der Spaltkeil stosst mit einem Winkeleisen auf das Flacheisen, und der Hebel wird in die Neutralstellung gedrückt

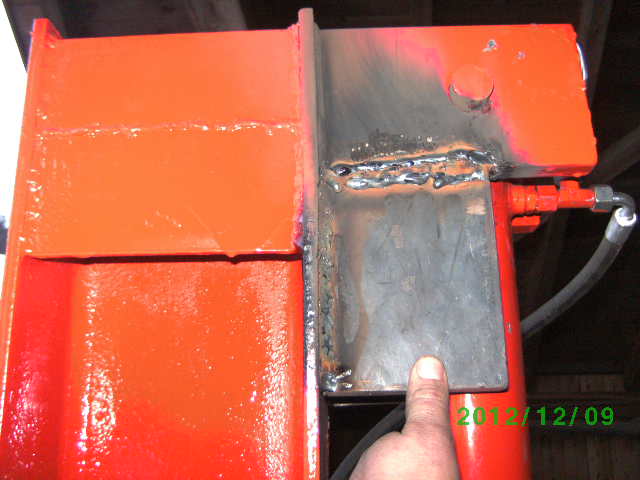

Dei Stempelhalterung habe ich nochmals verstärkt!!! Das nichts bricht!



Als Unterlenkeranhängung dient ein 58*60 U Profil, und in das habe ich 28 mm Bolzen geschweisst. Fertig

hallo,
sieht ganz nett aus, was mich stört ist das der zylinder zu wenig hub hat, oder täusche ich mich und er geht runter?
ich hatte auch mal einen mit ca 65cm hub, das war immer wieder ungünstig.

du hast ihn auf der schlepperpumpe hängen,
hatte ich auch mal ne zeit lang, mit dem ergebnis das die pumpe fertig war(kann auch am alter gelegen haben).

wieviel spaltest du im jahr(fm)?

gruß

Servus!
@12031975

Ja das stimmt, der Stempel hat nur 550 mm Hub
Den hatte ich grad leigen, und einen reinen Kurzholzspalter wollte ich auch nicht bauen
Aber das war bis jetzt nicht so ein großes Problem. Das meiste Springt es schon außeinander bvor der Stempel seinen UT erreicht hat. Den Rest drehe ich um
Bin aber vollkommen zufrieden, und werd den Stempel doch drinn lassen
Spalte auch manchmal mit einem Stock drunter 33 cm Stücke.

Ich spalte so 50 RM im Jahr.
Für den eigenbadarf von uns, und meiner Schwagers. Ich habe jetzt schon knappe 30 RM gespalten- an einem Tag mal 17 RM inkl nebenher schlichten

Eine Hydr. Pumpe hält im Schnitt 2000- 5000 Bst- je nach belastung.

Eine Hydraulikpumpe kann sogar 20000h halten .
Zweihandbedienung fehlt noch ist aber bei unserem geliehenem eh immer manipuliert auf Einhand
Hat mit Zweihandbedienung die BG dann nix mehr zu maulen beim Eigenbau wenn alles stabil und solide gebaut ist ?

Servus!!!

Naja, zum Maueln finden die sicher immer was wenn man sich Hobbymäßig selbst was zusammenbrät
Man ist ja meist nicht direkt vom Fach!!!

Wenn man das Holz richtig hält, wird einem nie ein Daumen fehlen
Ich halte das Holz immer seitlich- also ist die Hand NIE auf der oberseite wo der Spaltkeil niederfährt !!!!!!
Wie soll dann was passieren???

Ich habe damals in meine LFS Schulzeit mal mit einem Posch 20 to Spalter gearbeitet- war Neu- und hatte diese 2- Handbedienung auch schon- ich kann nur sagen- mit sowas KANN MAN NICHT ARBEITEN!!!
Da hab ich dann gleich den linken Hebel ganz niedergedrückt, und seitlich zw. Hebel und Spalterkopf einen Forstkeil reingeklemmt, damit er unten bliebt- dann konnte ich mit dem rechten Hebel allein Spalten
Gruß

Wir bzw. Chefe hat son ding schon seit 15Jahren, aber mit E-Motor, neben der Heizung stehen, da ist NIE was passiert. Leitern sind für ihn viel gefährlicher da hat er sich glatt mal den Fuß abgerissen. Aber so ein Holzspalter ist bei richtiger Bedienung nicht gefährlich.
