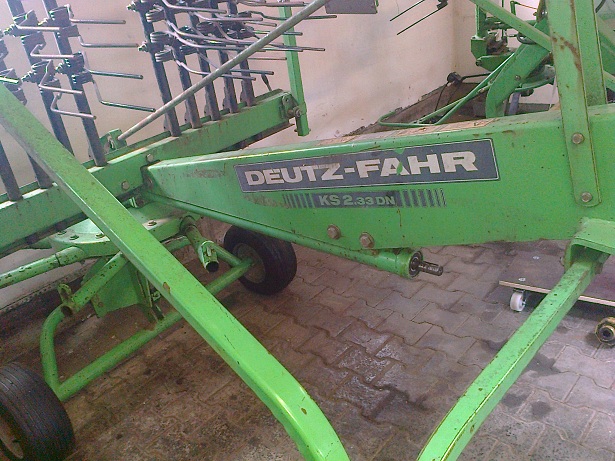

Hallo habe das Problem das bei meinen Deutz Schwader KS 2.33 dn die Gelenkwelle (Zapfwelle) unrund läuft.

Die Unwucht tritt nach der Verlängerung des Kreuzgelenkes (Welle welche sich am Schwadteller befindet) auf, welches mit der Gelenkwelle am Zapfwellenanschluß des Traktors verbunden ist.
Der Schwader hat zwei Wellen welche mit einem Kreuzgelenk verbunden sind.

Unwucht = Anschluß Kreuzgelenk läuft ausser mittig.

Wahrscheinlich funzt es so auch, auf kurz oder lang wird jedoch das Lager Schaden nehmen.

Bilder folgen, falls jemand Erfahrung mit der Repartur solcher Wellen hat wäre ich um Info dankbar.

Denn einfach mit dem Hammer druafdrechen verschlimmert die Sache meiner Meinung nach.

Wie weit gehen den die Rohre ineinander.Wenn die nicht genug überlappen,wackeln die auch wie ein Entenarsch,bis irgendwas nachgibt.

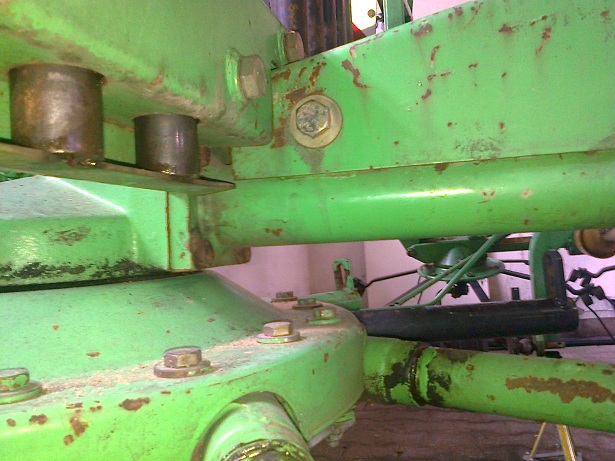

ANbei die Bider,hoffe es stellt sich nun ein bisschen klarer dar worum es mir geht.

Dann ist wahrscheinlich die Sternratsche Ausgelutscht.Wackelt die wenn man an ihrer Gelenkhälfte hin und her juckelt?An unseren Heumaschinen ist keine dran.Eventuell eine normale Gelenkhälfte drauf machen,dann müsste Ruhe sein(Ca 30-40.-).(Ich würd mal ne andere drauf machen um wirklich auszuschließen ,das es nicht doch der Schwader ist.Ein Trecker hat doch mehr Kraft als ein Hemdsärmel )

ich mach en video, die strentasche läuft ja unrund, respektive läuft die welle "im schawder, 2te welle" unrund.

Mach doch mal die Zapfwelle ab. Eine person dreht die Zinkenarme des Schwaders, die andere beobachtet den Stummel am Schwader. Dann kannst sehen ob dieser "eiert" oder rund läuft. Je nach dem liegt es dann an der Zapfwelle oder am Stummel (verbogen). Zapfwelle günstiger- Stummel teurer.

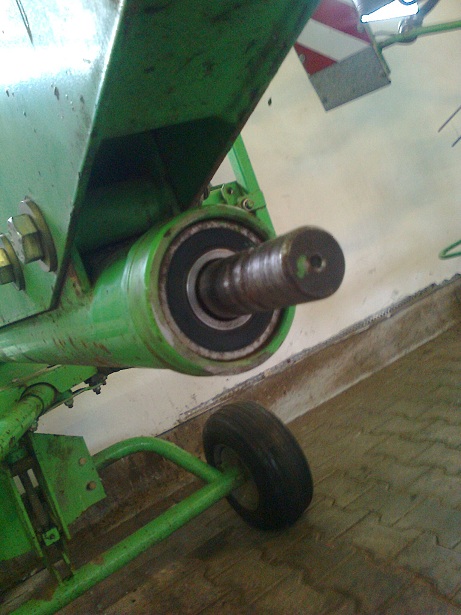

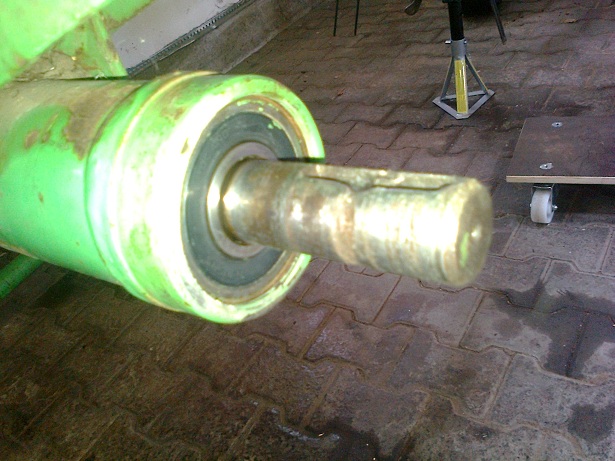

Also ich meine auf den Bildern deutlich sehen zu können dass die Antriebswelle vom Schwader krumm ist, also der Stummel wo die Gelenkwelle draufsteckt
Da wird wohl nichts helfen als diese zu tauschen, denn die Unwucht ist zu groß um damit auf Dauer fahren zu können. Sprich Große Schwader Revision
Die ZW bzw. die Sternratsche müsste eigentlich vom Stummel abzuziehen sein nach Lösen der Madenschraube(n), allerdings scheint es sich nicht um das normale 6keilprofil zu handeln sondern um ein strenger sitzendes Sonderprofil. Ggf. mit Werkzeug abziehen.

Ob die Rep. überhaupt lohnt ist so nicht zu beurteilen, kleine Schwader sind ja nicht so teuer...

Ich würd mit der Welle mal in die nächste Dreherei gehen und fragen was die kosten soll.Schlimmer wie ein Originalersatzteil kann s nicht werden...

sternratsche ist ab, und auch ein ring welcher aus sicherung mit mdenschraube nummer zwei versehen war.

riesen sache die bauteile zu entfernen da der stummel total schief ist.

wollte nun die welle im schwader ausbauen, aber siehe da sitzt nur lose anch ´hinten, vorne begrenzt ein lager.
also wird das wohl ne größere nummer da ich den kompletten teller etc ausbauen muss.

oder hat jemand ne andere idee wie ich den wellenstummel richten kann?
habe es schon mit erhitzen des stummels probiert, allerdings ohne erfolg, da der wärmeverlust durch die vielen kontakte enorm ist.

... Kaltverformung !!!

... steck ein langes Rohr drauf und lass mal die Wut raus !!!

Glaube nicht, dass der Stummel in dem Maße Schaden nimmt, dass er dann abbricht !!!

ein Versuch ist's wert !!!

Grüße

im dümmsten fall hat es dann auch das lager hinter sich. das ist nur meine allerletzte option.

trotzdem danke

Richten mit einem langen dickwandigen Rohr wäre die einzige low cost Option...
Dass das Lager dadurch beschädigt wird glaube ich weniger, eher durch Erhitzen.
Die Gefahr von späterem Ermüdungsbruch und Lagerschaden durch Restunrundheit bleibt.
Eine richtige Reparatur ist nur duch Tausch der Welle möglich, allerdings ist der Montageaufwand wahrscheinlich nicht ohne.

Hallo,
ich hatte mal einen KS 1.70 auseinander. Die Welle hat 280 € gekostet
Am anderen Ende der Welle war das Kegelrad angeschweisst.

KARL, das macht mir keine Hoffnung.

Evtl muss die Welle mit der Unwucht leben. Wahrscheinlich lebt sie sogar noch sehr lange damit.
Bei 280 Euronen kann ich mir gleich en neuen Schwader holen.

Alle Optionen haben ihren Nachteil, erhitzen fällt definitiv aus, Kaltverformen zwecks Rohr, Hhmmmmm net so mein Ding, erfolgsaussichten eher gering.

Werd es so lassen wie es ist.

Hallo.

So lassen ist auch nicht die tollste Lösung..... Gibt's bei euch keine Schlosserei in der Nähe??? Beiß in den sauren Apfel und bau die Welle aus. Hinter dem Lager ist die sicher noch gerade. Die sollen das Teil absägen (zwischen den Lageren), am besten Plandrehen und anfasen. Das Krumme Stück ist ja nur ein Stück Rundmaterial mit ner Passfedernut, wie das Aussieht, mit ner Fräse ist das ruck zuck gemacht, soooo genau muss das ja nicht sein. Auf passende Länge bringen und in der Drehbank einspannen und dann in dieser zusammenschweißen..... Einmal überdrehen und fertig... Dauert 1...2 Stunden und dann hast wieder ne gerade Welle. Und dann forsch mal nach, warum die Welle so krumm ist.... Wenn man jemanden kennt, der einen kennt, sollte das nach Feierabend mal schnell gemacht sein.....

Grüße
