Hallo,
Habe mir für meinen 400er Fendt einen Fendt Frontlader 3S/63 gekauft.
Der Frontlader ist in orange lackiert, ich werde ihn jedoch grün lackieren.
Hat jemand das Fendt Logo als dxf oder dwg? Ich würde mir gerne eine Lackierschablone machen.

Zum Frontlader hätte ich noch ein paar Fragen:

-Es hat die Ausführung 3/63 bzw. 3S/63 gegeben. Kann mir jemand erklären wo ich den Unterschied erkenne?
-Ich werde alle Buchsen und Bolzen erneuern da diese schon ziemlich ausgeschlagen sind. Gibt es etwas das eine Schwachstelle ist, auf das man achten sollte?

Mfg

Der 3S ist die schwerere, stabilere Ausführung nehme ich an.

Den Fendt-Schriftzug habe ich, meine ich, auch schon in den Kleinanzeigen als Aufkleber gesehen.

Hallo,

Ja ich weiß das ich mir den Aufkleber auch kaufen kann, aber da ich einen guten Zugang zu einem Laser habe, dachte ich mir lieber um ~20€ eine Schablone machen lassen als um ~2x10€ die Aufkleber zu kaufen.
Kann ich sicher noch öfter brauchen.

MfG

Hießen die Frontlader ab der 300 Serie nicht alle 3S?
Es gibt zahllose Varianten und 3S ist nur eine Verkaufsbezeichnung. Ersatzteilmäßig sind die Lader den Schleppern zugeordnet, mit denen sie verkauft wurden.
Der Tausch der Buchsen ist sicher nicht ganz ohne, viel Glück dabei! Die Lader sind sehr gut, Schwachpunkte nicht bekannt.
Original ist die Beschriftung ein Aufkleber, eine Lackierschablone die wirklich sauber funktioniert ist auch nicht so einfach...

Soweit ich weiß sind Fendt Frontlader 3 und 3S soweit relativ gleich, die 3S Variante hebt höher. Man erkennt die "S" daran dass die Hubzylinder am vorderen Arm der Schwinge angeschlagen sind, die "3" haben die Hubzylinder genau im Knick der Schwinge angeschlagen.

Das ist richtig, die "Größe 3" war wohl die für die 3- und 4-Zylinder, während der 3S an 4-und 6-Zylinder passt. Die 3S Schwinge ist auch länger für mehr Weite und Höhe.

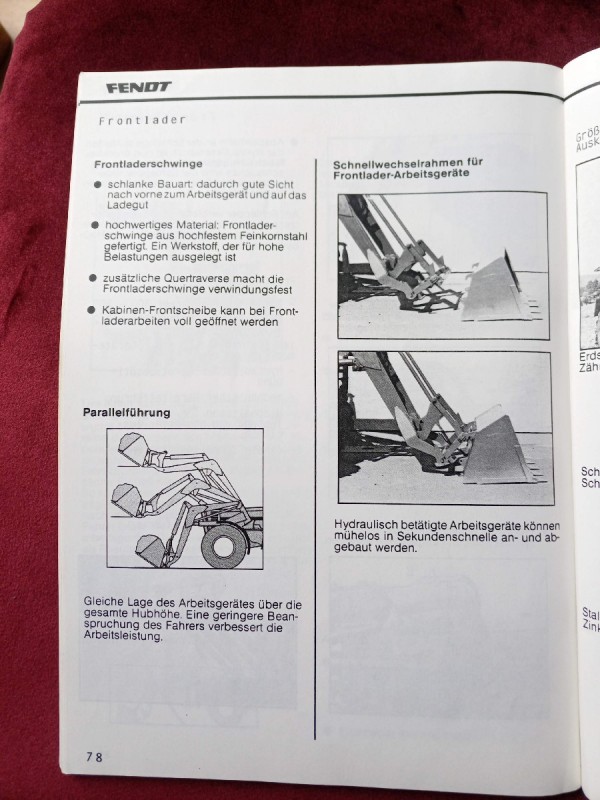

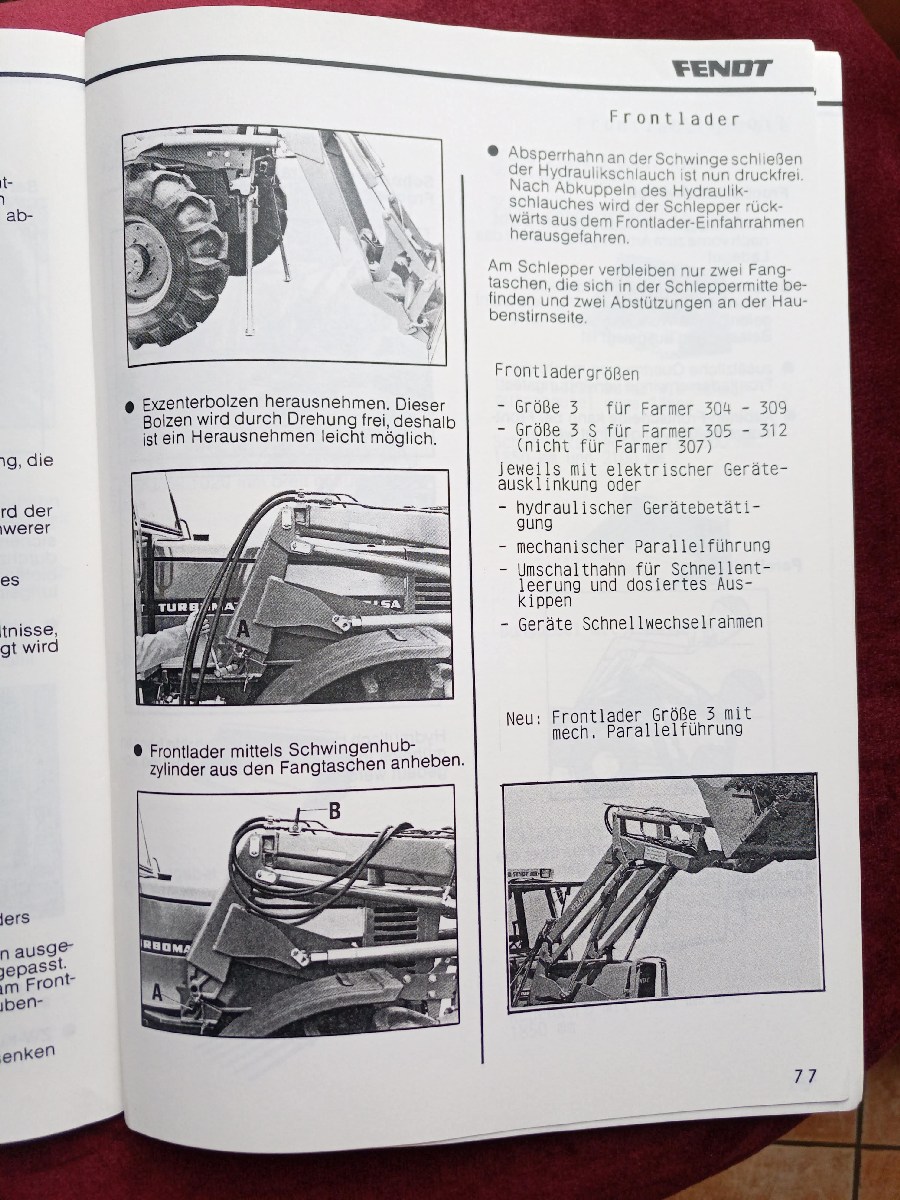

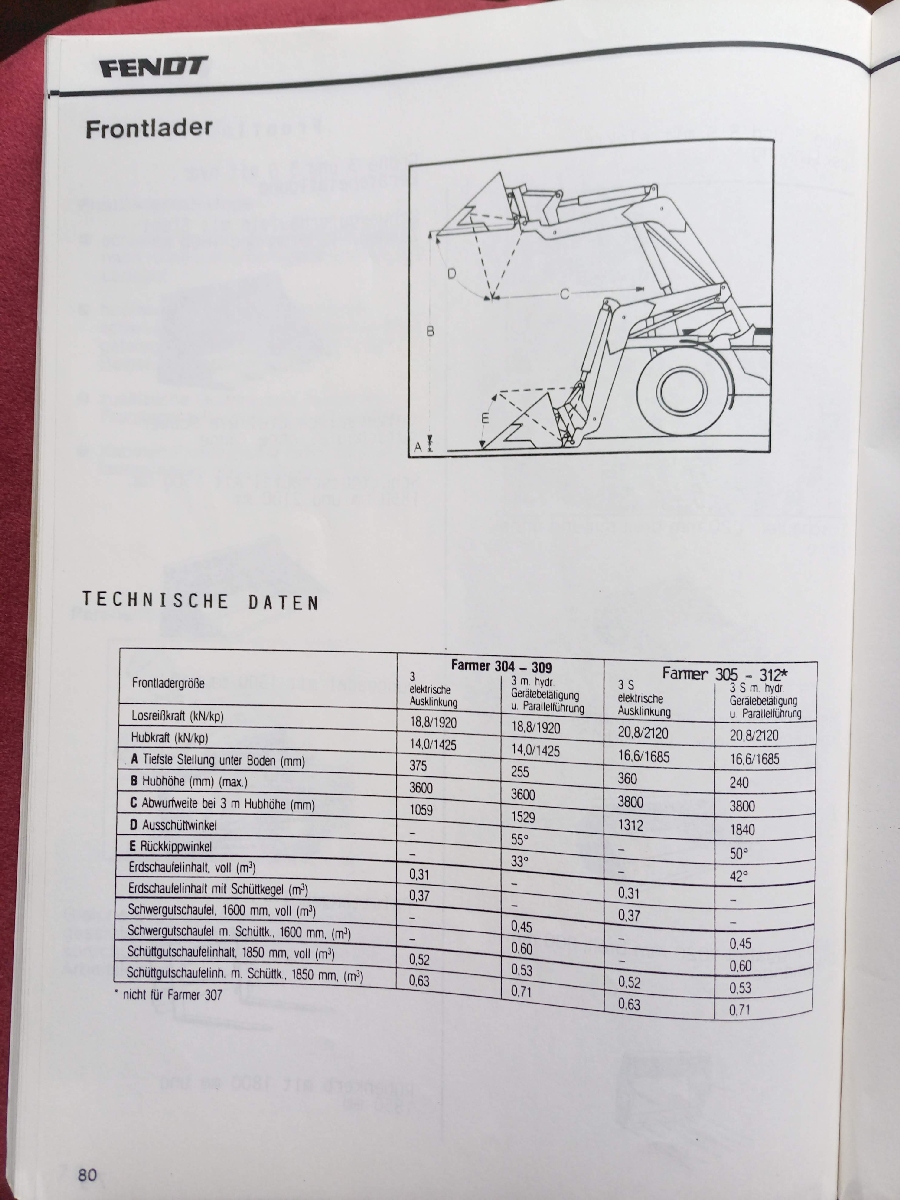

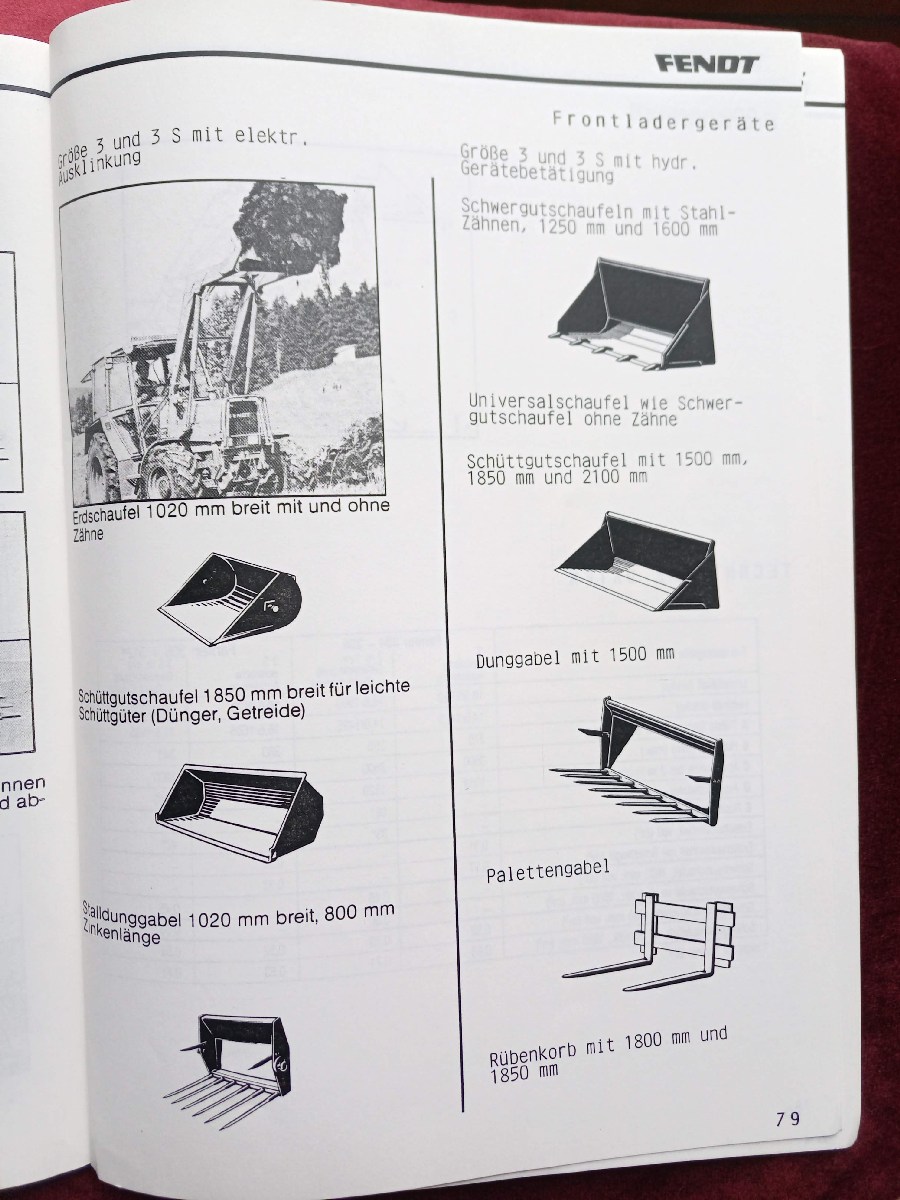

Prospekt Serie 300 von 8/88

countryman hat geschrieben:Das ist richtig, die "Größe 3" war wohl die für die 3- und 4-Zylinder, während der 3S an 4-und 6-Zylinder passt. Die 3S Schwinge ist auch länger für mehr Weite und Höhe.

Stimmt, so war es. Hab gerade auch in meinem Prospekt geblättert.

Hallo,

Danke für die ausführlichen Antworten, genau das wollte ich wissen. Somit habe ich keinen "S" Lader.
Ich habe den Frontlader gestern komplett zerlegt, ich habe die Buchsen gestern auch bestellt, es sind Normbuchsen die Kosten nicht viel. Nur an zwei Stellen muss ich die originale Buchsen kaufen.
Das Fendt Logo habe ich nun auch als dwg falls es wer braucht.

Mfg
