Hallo,

ich habe mir vor kurzem ein Brennholz Förderband gebaut. Jetzt habe ich folgendes Problem. Das Band läuft ständig von den Rollen. Wenn ich die Bandspannung oben verändere läuft es zwar oben mittig aber unten dann seitlich weg. Wenn es dann unten gut ist läuft es oben wieder weg. Sollte ich das Band komplett in einer Führung laufen lassen oder gibt es da noch andere Tricks??

MFG Kalle

Der Rahmen ist aber absolut gerade?
Ist das Band gerade verbunden?
Dein Problem klingt eher danach als ob das Band nicht sauber verbunden ist oder der Rahmen nicht rechtwinklig verarbeitet wurde.

Normalerweise musst du eine Rolle rechtwinklig stellen und mit der anderen stellst du dann den Geradeauslauf ein.
Das einstellen des Geradeauslaufes am besten bei laufenden Förderband machen dann sieht man besser was passiert.

Kannst du beide Rollen einstellen oder nur die obere?

Sind die Trommeln ballig gedreht?

Habe beim selbstgebauten oft das selbe Problem gehabt. Ballig gedrehte Rollen (mittig dünner als außen) sind nicht unbedingt nötig aber hilfreich. Das A und O war bei mir die 100%ig gerade verbindung der Nahtstelle des Bandes. Inzwischen muß ich alle halbe Stunde mal nachstellen.

Ballig heißt aber, das es in der mitte dicker ist wie außen, nicht andersrum!

Ballig heißt aber, das es in der mitte dicker ist wie außen, nicht andersrum!

jub. Wichtig ist auch, dass beide Trommeln zum einstellen sind und ja nicht so machen wie Epxylon geschrieben hatte

Das einstellen des Geradeauslaufes am besten bei laufenden Förderband machen dann sieht man besser was passiert.

Hier ist schneller ein Finger weg wie man schaun kann. Trommeln einstellen, einschalten und schauen wo das Band hinläuft, ausschalten und verstellen. Dauert zwar länger aber man hat mehr für seine Gesundheit getan.

Also die Rollen habe ich auf der drehbank mittig auf 20mm aufgedreht und dann eine 20mm welle durchgesteckt.Das sollte also passen.

Ich kann nur die oberen Rollen verstellen(also spannen.
Die untere angetriebene Rolle habe ich im rechten Winkel zum Rahmen ausgerichtet.

Habe die Diagonale gemessen und diese stimmt. Also sollte alles im Winkel sein.

Es könnte allerdings wirlich am Band liegen. Das dieses nicht 100% zusammen gemacht ist...

Hy
Warum?
Bei uns im Betrieb haben wir auch Transportbänder wo eine Rolle fest montiert ist und die zweite einstellbar.

Einstellerei dauert aber ewig bis es richtig läuft, Band lockern in die Mitte rutschen und wieder spannen und dann mehrere Minuten laufen lassen und immer wieder leicht die Spannung korriegieren und beobachten und korriegieren und so weiter die Intervalle werden immer länger bis es mal a paar Stunden so läuft.

Für normale Förderbänder würde ich auch ballige (oder wie immer man das nennen mag) bevorzugen das es sich immer wieder selbst zur Mitte zieht.

@sondermaschinenbauer In meinem Beitrag steht rein Garnichts davon das eine Rolle fest sein soll. Dort steht:

Normalerweise musst du eine Rolle rechtwinklig stellen

Man muss eine Bezugsgröße haben, dafür stellt man eine Rolle zunächst rechtwinklig ein. Sonst stellt man sich nämlich von hier nach China.

Das man seine Finger aus einer laufenden Maschine hält versteht sich von selber. Keiner montiert seine Spannvorrichtung im Band.
Sollte das hier doch so sein. Dann nicht bei laufender Maschine einstellen.

Bei einer aussen liegenden Verstellung ist es problemlos möglich das Band beim laufen einzustellen. Denn meistens reicht schon das Kontern der Schrauben aus damit das Band wieder anders läuft.

Flozi hat geschrieben:
Für normale Förderbänder würde ich auch ballige (oder wie immer man das nennen mag) bevorzugen das es sich immer wieder selbst zur Mitte zieht.

Ballig ?? Ein Faß ist Ballig. Andersrum ist in der Mitte verjüngt. So in etwa die Form einer klassischen Sanduhr.

Du könntest ja auf der nicht einstellbaren Seite an einem Lager Langlöcher reinmachen und mit ner Spannschraube versehen.

Und das was ihr meint sollte dann Tailliert heissen.

Ich habe heute nochmal den ganzen Tag probiert und gemacht. Dann war ich es satt und habe unterhalb 2 Führungswinkel angebracht. Jetzt ist es oben top und unten schruppts ab und an mal. Ich vermute das es wirklich am Band liegt. Das dieses nicht 100% im Winkel verbunden ist. Egal ich kann es so nutzen und bevor ich jetzt noch Tage lang einstelle etc. lass ich es vorerst so.

Danke für die netten und Fachmänichen Tipps!! Bei Gelegenheit mach ich Bilder und stell den kompletten Bau hier ein.

Mfg Kalle

Bei Keilriemen werden die Rollen "tailliert" verwendet.
Bei Flachriemen sind die Rollen gallig gedreht.

tailliert = in der Mitte dünner als an den beiden Aussenseiten.
ballig = in der Mitte dicker, als an den Aussenseiten.

Es gibt bestimmt auch eine physikalische Definition, warum man das so macht, aber das soll der interessierte Mensch sich per Google selbst auf den Schirm holen.
Fakt ist, das man das schon seit den ersten Wassermühlen so macht, also wird's wohl seinen Grund haben


In diesem Fall ist wohl einfacher, bei den Führungswinkeln zu bleiben, zumal man ja nicht 100% sagen kann, das die Bänder perfekt sind.
Nimm auf Dauer einfach FührungsROLLEN, dann geht an der Bandkante nix kaputt.

Kannst Du übrigens auch unter das Band montieren, wo das Holz nicht dagegen donnert...

Frohes Schaffen

Hy

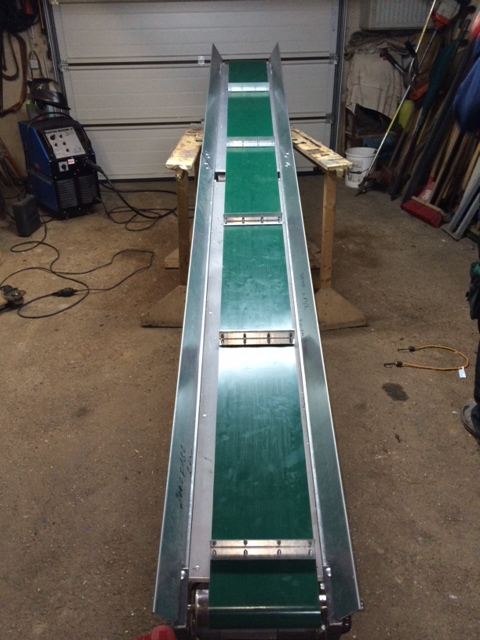

Schönes Band, darf man fragen woher der Fördergurt ist?

Ich denke auch das wenn man nicht 100% sicher sein kann das der gurt gerade ist, mit seitlichen Führungen das ganze am besten klappt.
