Hallo zusammen!

Ich würde gerne den Gasstellmotor am Schlepper der sonst vom Funk der Winde angesteuert wird zusätzlich beim Spalten nutzen. Dazu wollte ich am Spalter eine kleine Box anbringen mit einem Schalter und diesen per Kabel mit dem Stellmotor über die Windendose verbinden.
Nun zu meiner Frage: wie muss ich den Schalter verkabeln damit der Motor ein und ausfahren kann? Wird dazu ein Relais benötigt? Wenn ja welches?

Hat vielleicht jemand ein ähnliches System bereits verwirklicht und kann mir weiterhelfen?

Viele Grüße
CaseFarmer

Da musst mal unter Eigenbauten schauen . Oder Kontakt zu Marco+Janine aufnehmen . Der hat sich ein komplettes "Kastl" gebaut ,dass man für jedes Anbaugerät nutzen kann . War ziemlich begeistert davon . Ich werd mir so etwas auch irgendwann mal bauen . VG Multi

Die Frage wurde hier von fasti auch schon gestellt: gasstellmotor-fur-taifun-nachrusten-t102268.html

P.S. mit einem einpoligen Umschalter geht das nicht!

A.

Eigenbau auf Seite 559 kannst es dir anschauen .VG Multi

Vielen Dank schonmal! Das ging ja sehr schnell!

Moin,

Der Marco hat das Kästle gebaut, und ich hab mir mit exakt dem selben Schalter die ganze Sache nachgebaut.
Mit dem einzigen Unterschied, das ich den Schalter an meinem Hochsitz vom Kranwagen habe um die Geschwindigkeit der Hydraulik stufenlos zu verstellen.
Die Zuleitung hierfür hängt auf der Normalen Windendose des Schleppers. ( windendose hat Plus, Masse, stellmotor +, Stellmotor-)

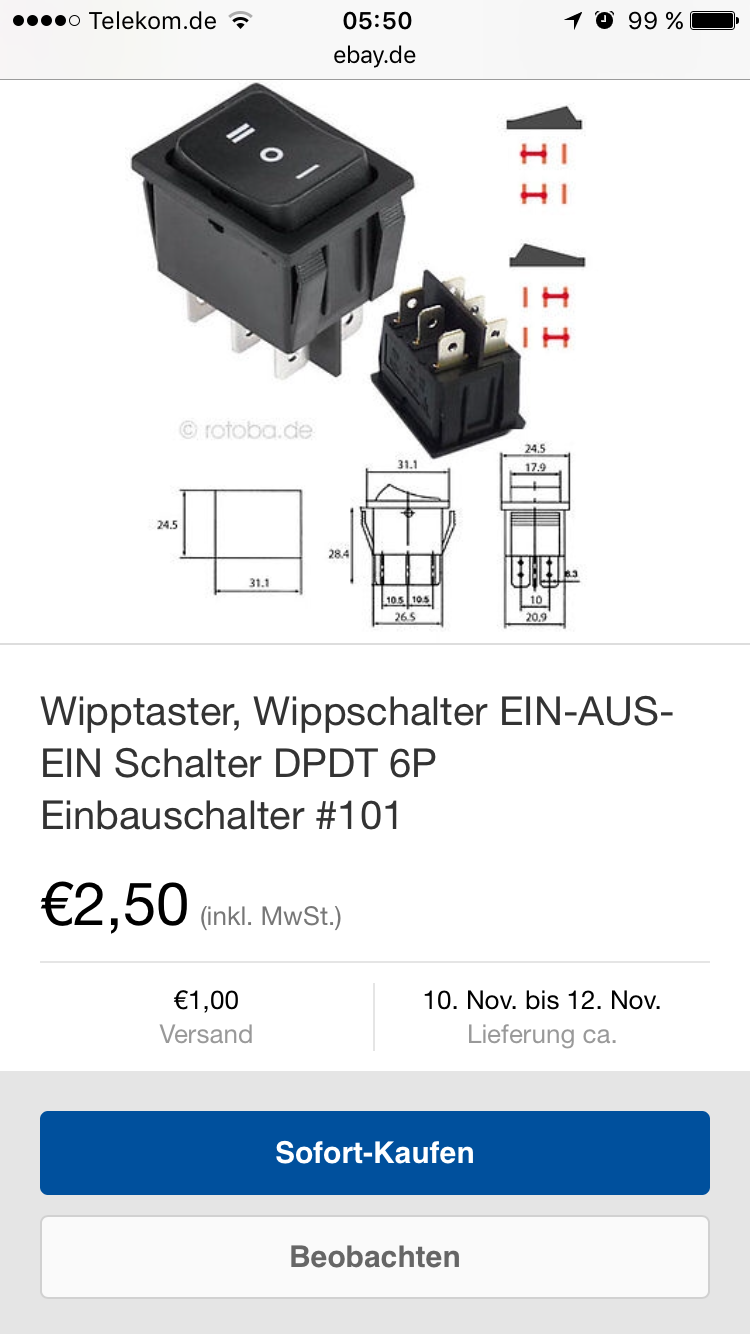

Du brauchst diesen Schalter hier( siehe Bild)
Ich habe keinerlei Relais eingebaut- einfach direkt durchgeschleift.
Der schalter wechselt quasi je nach Schaltstellung plus und Masse zum Stellmotor. In Mittelstellung bleibt der Stellmotor natürlich da- wo du ihn zuletzt hingefahren hast. Der Schalter besitzt 6 Anschluss Fahnen.

Ist eigentlich kein Hexenwerk

Gruß Franky

P.S. Der Marco hats erfunden- net der Sternkeil- der hat's geklaut...

Dann werde ich es auch mal (nach-)bauen

Vielen Dank nochmal für die Hilfe!

Eine Frage habe ich allerdings noch habt ihr Marco und Sternkeil, bei dem Schalter keine Probleme durch Feuchtigkeit? Die Kontakte sind ja eingebaut, doch wenn es wie im Moment schneit und das soll es ja wieder öfter geben... zieht doch bestimmt die Feuchte in der Schalter oder?

Und angeklemmt habt ihr "links" Masse oben und 12V unten dann in der"mitte" den Motor oben und unten und dann "rechts" 12V oben und Masse unten? So sollte der Motor ja dann je nach Taste "umgepolt" sein oder habe ich einen Denkfehler drin?

Hallo,

alternative Lösung die ich gewählt habe: mein Windenfunk ist fest in der Kabine verbaut und wenn ich den RüWa oder den Spalter am Schlepper habe, nehme ich den Funk-Sender mit und bediene entsprechend den Gassteller.

Gruß

Holzwurm

Hallo!

Wegen der Feuchtigkeit:
Es gibt wasserdichte Kipphebeltaster (wie beim Forstfunk) oder Abdeckkappen.
Anschluß wäre OK so.

Gruß F

@case-farmer: Also die Belegung weis ich jetzt nicht mehr so genau! Sorry.

Feuchtigkeitsproblem hab ich in meinem Fall nicht- weil die ganze Elektrik inklusive Schalter bei mir am Hochsitz in nem Wasserdichten Elektrokasten sitzt- mit verschliesbarem Deckel.

Gruß Franky

@ Sternkeil
danke für die Blumen....

Schalter und Dose usw. läuft seit länger Zeit ohne Probleme.
Fagen zum Eigenbau beantworte ich auch gerne.
Belegung ist einfach.

Gassteller auf mit mittleren klemmen, Strom an die äußeren von da "einaml über Kreuz" auf die andere Seite.
Fertig.

Gruß Marco

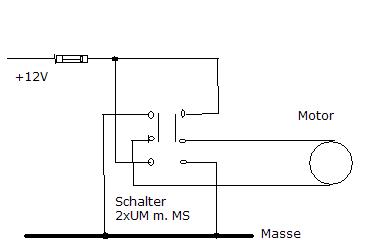

Ein (Schalt-)Bild sagt mehr, als paar Dutzend Worte:


Adi

Ich habe mir jetzt auch einen passenden Schalter besorgt und werde das ganze wohl nächste Woche mal in Angriff nehmen

Einen schönen Sonntag noch!
