Hallo,
ich möchte euch gerne von meinem Gewicht Eigenbau berichten. Es gibt zwar schon diverse Themen dazu, aber vielleicht hilft es den einen oder anderen der sich noch eins bauen will, da ich es genau so auch noch nirgends gesehen habe.

Maße/Gewicht:
Breite 1,00m x Tiefe 0,35m x Höhe 0,80m
Gewicht liegt bei ca. 650KG

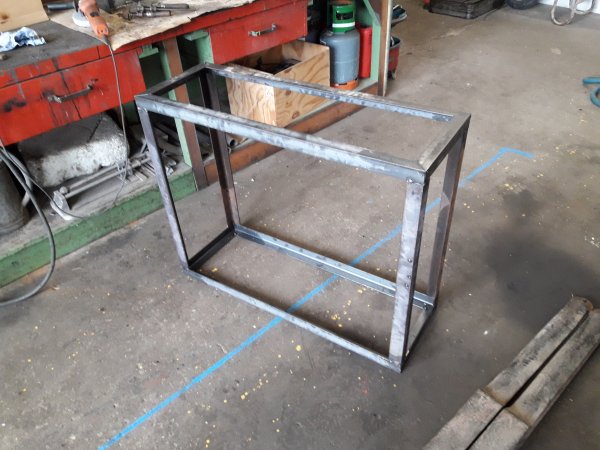

Hier ist die Grundkonstruktion aus 40x40x0,5 Winkeleisen


Die Unterlenkerplatten habe ich eigentlich mehr oder weniger so gebaut, dass die Schweißnähte und der Beton als Stabilität dient.


Hier die Oberlenkeraufnahme, die wie ich finde am besten geworden ist, da sie oben anliegen, und unten dagegen spreizen, und somit durch diese Schräge Form auch der Oberlenker nicht zu kurz wird, da sie schön schräg oben zum Schlepper stehen.


Hier dann alles verschweißt, und die 2 Eisenschienen als Bewährung für den Beton. DIESE SIND NICHT ZUR STABILITÄT DES RAHMENS GEDACHT, SONDERN EINZIG UND ALLEIN FÜR DEN BETON.

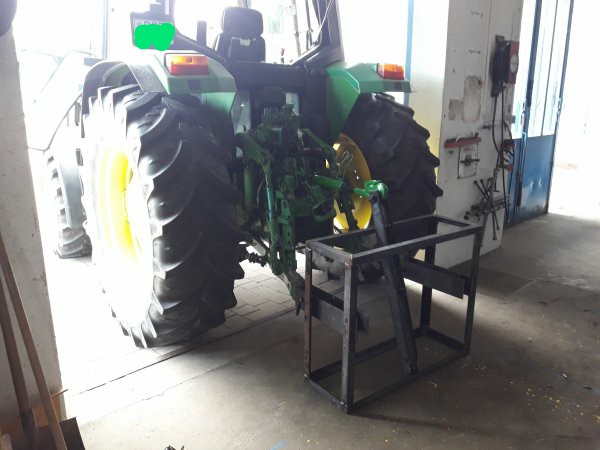

Natürlich vor dem betonieren gecheckt ob es auch am Schlepper passt. Nachträglich habe ich an die Unterseite noch hinten und vorne jeweils ein U- Eisen geschweißt, da ich mich mit der Höhe von den Unterlenkerplatten vermessen habe. Außerdem habe ich quer oben bei der Oberlenkeraufnahme und unten wo er ansteht noch jeweils ein U- Eisen geschweißt, damit nicht die Oberlenkeraufnahme (im Schlimmsten Fall) das Grundgestell auseinanderdrückt.

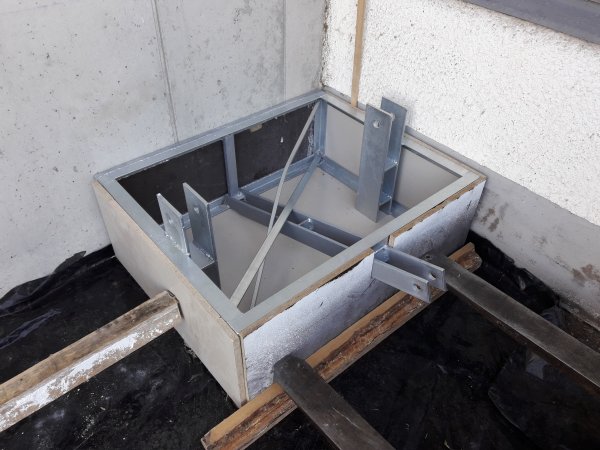

Nach den Schweißarbeiten haben wir es verzinken lassen, um keine Hinterrostungen des Rahmens herbeizuführen. Hier sieht man dann die FERTIGE Schallung und auch die U- Eisen zur Versteifung.

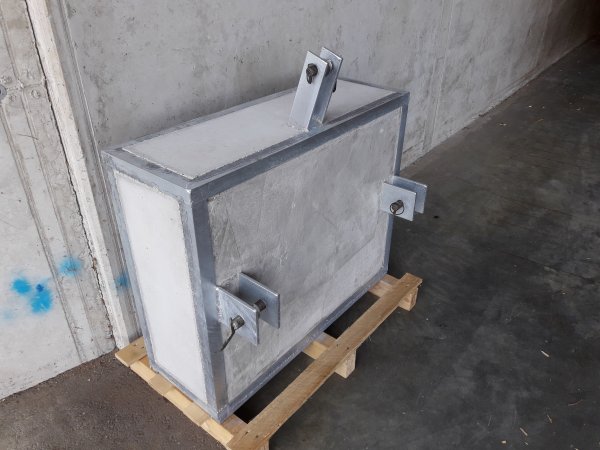

So sieht es nun aus, Gestern betoniert, und Heute Fertig für den Einsatz. Warscheinlich werde ich es so lassen, da man sonst von der schönen Verzinkung garnichts hat. Lackieren geht immernoch:)

Das war jetzt mein kleiner Bericht, ich hoffe ich kann damit vielleicht jemanden helfen.

Sieht doch gut aus. Manch einer würde noch ein Zugmaul vermissen...
Passt das denn auch an eine Fronthydraulik?

Warum kein Zugmaul mitkonstruiert wurde verstehe ich auch nicht so ganz.

Puhh.... Ich weiß die Maße von der Fronthydraulik nicht, da ich auch keine habe. Also Maximum an Breite gehen 89cm und mindestens 69cm müssen die Unterlenker auseinander gehen. Warum ich kein Zugmaul mit eingebaut habe, eigentlich für mich ganz einfach, auf der Straße darf ich sowieso keinen Kipper dran anhängen, und bei mir Zuhause hab ich entweder den Zweit Schlepper oder mann hängt das Gewicht ab, oder was meistens der Fall sein wird, brauch ich kein Gewicht am Hof. Gedacht ist es eher für Schütt-arbeiten im Wald oder ähnliches. Ich habe schon kurz den Gedanken gehabt eins mit ein zu bauen, aber das kostet auch etwas Geld, und am Ende braucht man es doch wieder nicht, und ich brauch es nicht, ein anderer vielleicht schon aber für mich langt es.

Gut gemacht!
Ich habe zwei in dieser Art gemacht,allerdings mit Dreieckaufnahme.
350kg für Grubber und Säkombination
750kg für Pflug und als Heckgewicht bei Frontladerarbeiten
Bei Beiden habe ich auf der vorderen(?) Seite eine 40mm Platte eingeschweißt.Am Kleinen ist ein Fendt-Grundgewicht drangeschraubt,am Großen ein Zugmaul mit vier 18er Schrauben (eigentlich auch nur,weil's rumlag).

Hallo,
ja wenn ich eins gehabt hätte, das keiner braucht hätt ich es vielleicht auch mit eingebaut, aber eins kaufen extra macht keinen Sinn.
