Hallo,

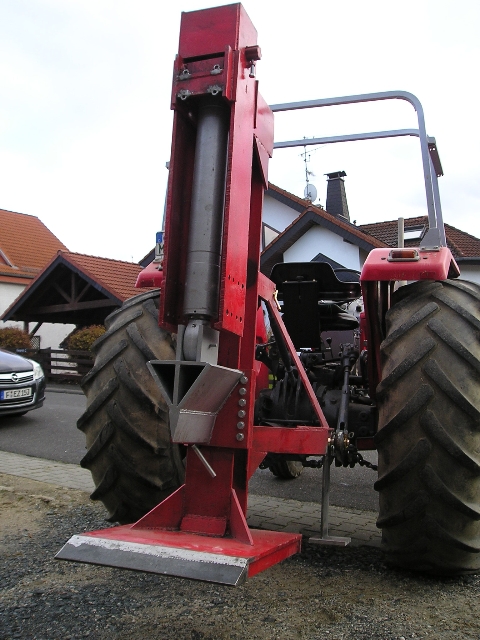

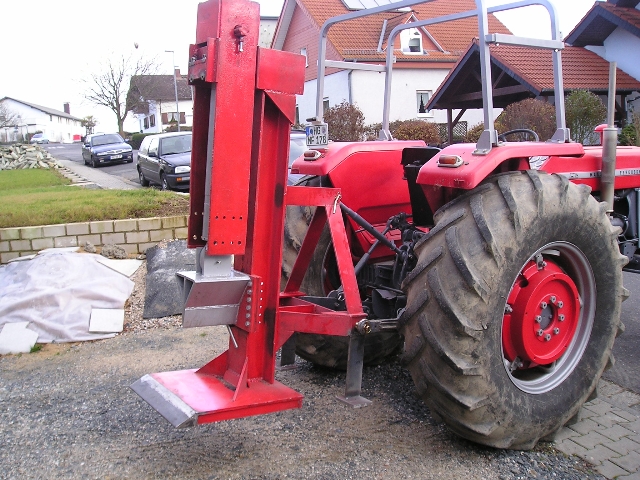

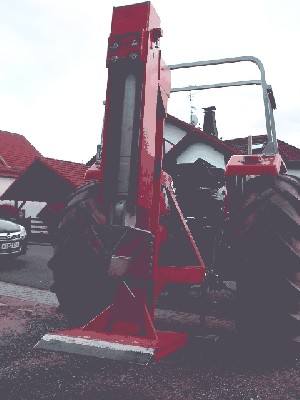

hier zwei Bilder aktuelle von meinem Holzspalter.
Ich muss nur noch die Hydraulikkomponenten montieren.

Grüße

M.

Wowww, mit dem Teil kannst du in den Krieg ziehen!!!!!

Nicht schlecht, Respekt.

bau bloß eine Zwei-Hand-Bedienung ein! Meinem Bruder hat die einfache Variante gerade den Daumen gekostet...

Hast du den komplett selber gebaut?

Cool.......

Massiv - echt massiv !!

Wieviel Tonnen soll der den mal drücken können !???

Pacini

moin moin,
das ist ja ein wahrer gigant. was drückt er, also wieviel tonnen und was hat dich das ganze gekostet? nur mal so, damit man die ersparnis zum gekauften hat.
danke dir
Thomas

Hallo,

die großen Teile habe ich beim Schlosser schneiden und bohren lassen.
1,20 € / KG.

Alle Schweiss-, Bohr-, und Schneidarbeiten sonst selbst erledigt.

Der Zylinder drückt bei 200 Bar 20 to.

Kosten ca:

Stahl 500,-- €
Messer (Creusabro 8000 !) 50,-- €
Zylinder 110,-- €
Elektroden (300 Stck!), Schrauben, Flexscheiben, Kleinmaterial 150,-- €
Schläuche 120,-- € für Schlepperhyraulik
Hydraulikventil habe ich noch.
Summe ca 930,-- €

Arbeitszeit ca 100 h , Strom, dreckige Klamotten und Sprit zum besorgen der Teile nicht gerechnet.

Nächstes Jahr:

Tank und Umrüstung auf Zapfwellenpumpe nochmal 400,-- €.

Wenn das Teil im Einsatz ist stelle ich wenn es interessiert weitere Bilder ein.

Grüße

M.

Kannst Du mal ein Bild posten, wo der Spalter ausgefahren ist ?

Ist auf den Bildern nicht ganz klar verständlich oder besser gesagt - klar zu sehen, wie der oben befestigt wird .

Pacini

Hallo,

ohne Hydraulik geht das nicht da der Zylinder und das "Kopfteil" zu schwer sind um es heben zu können.

Wenn das Oberteil durch die Kraft des Zylinders ausgefahren ist erfolgt die Befestigung wie folgt.

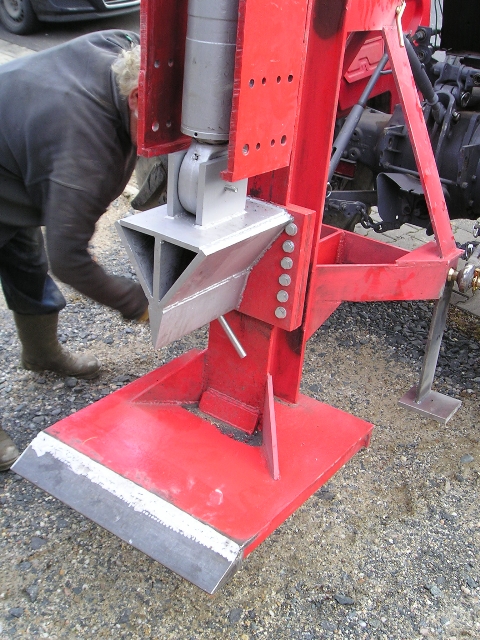

Auf dem 1. Bild sieht man die Anschläge des Oberteils die sich von unten
gegen den Ausleger drücken.

Zusätzlich werden auf jeder Seite 2 Stck Scherbolzen d=14mm eingesteckt sowie 2 Stck hochfeste Schrauben d=20mm.

Zwischen dem verschiebbaren Teil und des Auslegers besteht nun eine feste Verbindung.

Ich hatte Bedenken an den Zylinder einen Flansch zu schweissen und habe deshalb diese - wenn auch etwas umständliche Variante gewählt.

Wenn ich übernächste Woche die Schläuche hab, fahre ich mal aus.

Liegend hat es schon funktioniert.

Grüße

M.

die bodenplatte ist vielleicht etwas klein und vor allem zu glatt!!
Leg schweißnähte oder irgendwas drauf damit das holz nicht abrutscht

Hallo
Was für ne Länge kannst du damit spalten ?
Auf den Bildern sieht das aus als wären nur 50 cm Platz zwischen
Spaltkeil und Bodenplatte .
MfG Passat

Mich würde interessieren wie du den Spaltkeil am I-Träger fahren lässt. einfach über Spiel und Fett oder verwendest du da irgendwelche Gleitmaterialien?


Schöne Grüße
da Beda

Was sagt die Berufsgenossenschaft dazu?
Soweit ich weiß, darf ein neuer Spalter nur noch mit einer Zweihandbetätigung ausgeliefert werden. Wie ist das hier gemacht?

Der Spreizwinkel am oberen Keilende ist schon gigantisch. Bin gespannt auf den ersten Einsatzbericht.
