Ich hab auch gebastelt....

von **discturbed** » Mo Nov 07, 2011 12:00

Hallo,

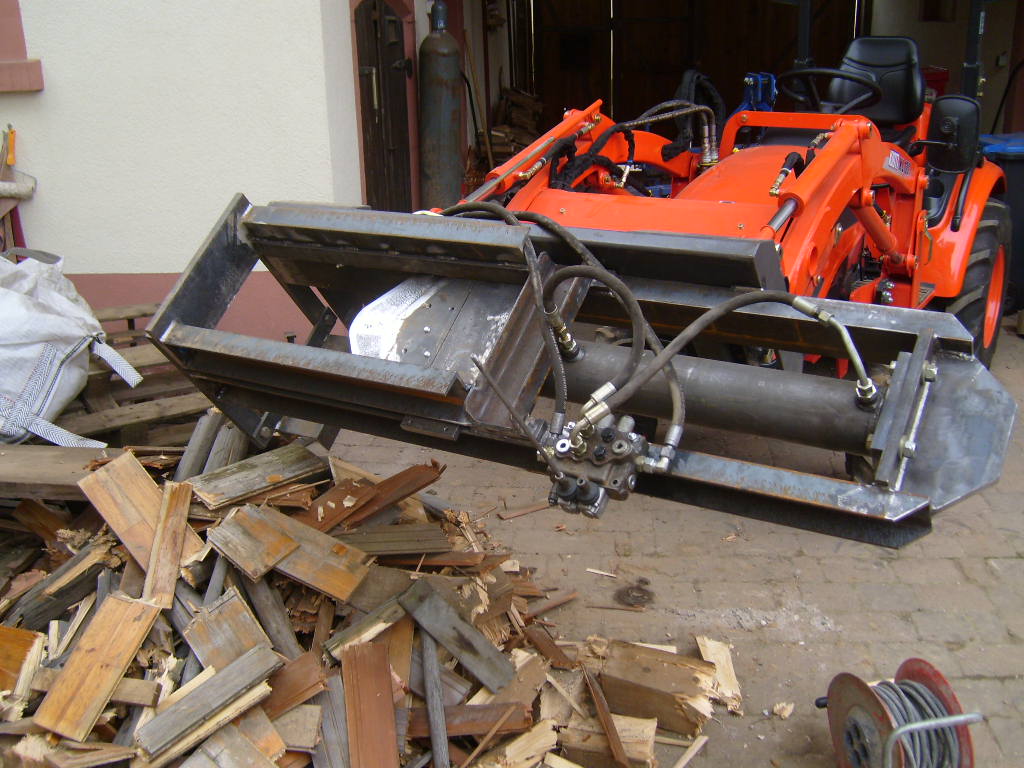

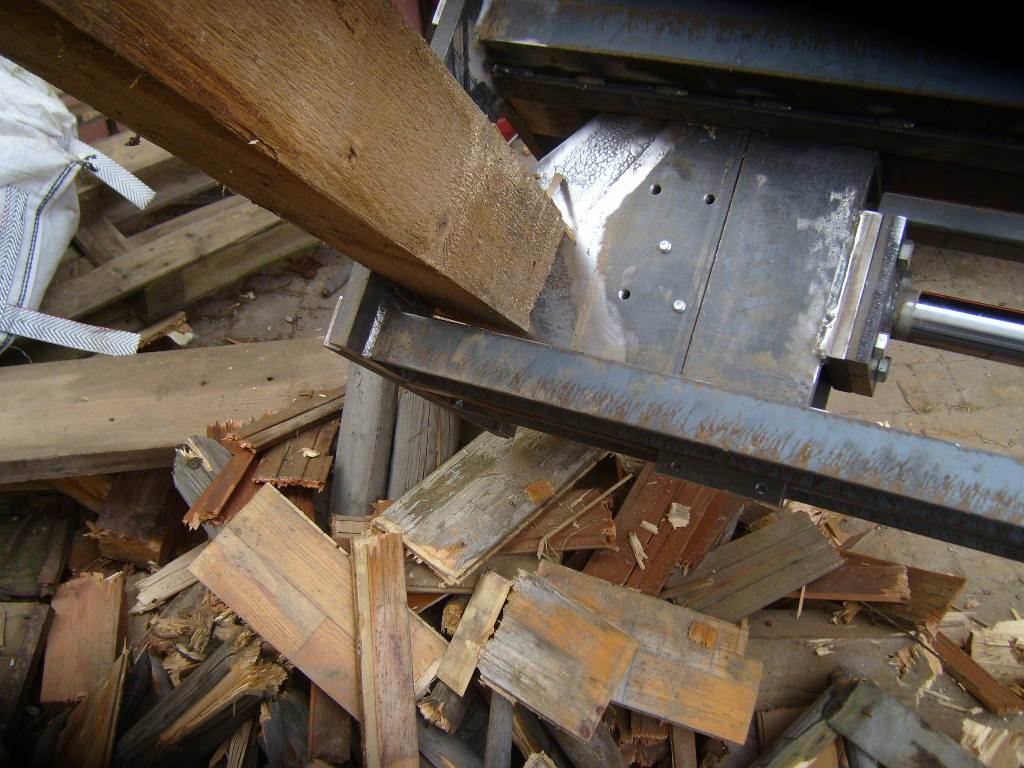

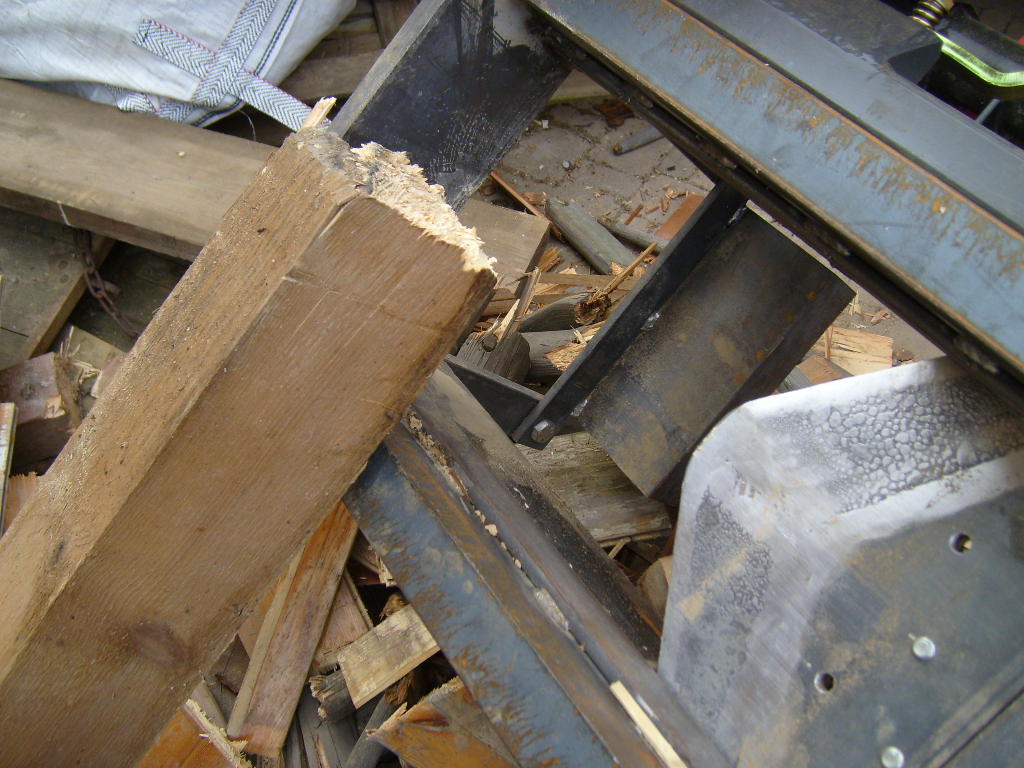

da Brennholz machen für mich eher ein unumgängliches übel ist....hab ich mal was gebastelt.....

Die Maschinenkombination ist auch erschreckend Leistungsfähig, 30cm trockene Buche sind recht unproblematisch :wink:

...Gewalt ist doch eine Lösung....

Gruss Peter

von **caddy-cyborg** » Mo Nov 07, 2011 12:07

das teil sieht aus wie aus madmax!
da würd ich mich nicht trauen damit zu arbeiten!
nicht dass ich jetzt zu vorsichtig bin, aber das wär mir zu gefährlich!

von **discturbed** » Mo Nov 07, 2011 12:09

...Naja, ist der erste test....das wird jetzt noch BG-Konform

Vor Bau des ganzen konnte mich nur niemand mit Erfahrungswerten zu Schneidkraft usw. beglücken, deswegen hiess es testen.... :wink:

von **ober_lenker** » Mo Nov 07, 2011 12:35

Also ich finds klasse. Einfache Konstruktion, große Wirkung. Klar sieht es etwas nach Höllenmaschine aus, aber der Zylinder wird schon nicht mit 0,5m/s ausfahren :lol:

Ideen muss man eben haben! Wie sieht denn die Führung des Messers aus? Hast du da Detailbilder?

von **Djup-i-sverige** » Mo Nov 07, 2011 12:52

Die Funktionsweise kommt mir bekannt vor

.
Wieviel Druck hast du in Tonnen? Wäre es mit Gerader,oder mit einem umgekhrten V nicht besser gewesen?(weniger Seitenkräfte bei kleinerem Holz) :?:

.

von **Deutzbär** » Mo Nov 07, 2011 12:54

Ich finds auch klasse,

da hat sich echt einer mal was neues ausgedacht.

Reif die Maschine noch ordentlich aus, so wegen Sicherheit, und berichte mal, ob sich das Prinzip auch bei Stammholz, vor allem Laubholz, bewährt.

Unfallfreies und frohes Schaffen.

MfG

Deutzbär

von **discturbed** » Mo Nov 07, 2011 13:19

Naja, was neues ists ja nicht wirklich, aber eben verdammt effektiv. Die zweite Version bekommt die umgekehrte V-Klinge , da die Führungen des Messerschlitten länger werden können und auch der Schneidspalt kann kleine werden. Momentan sind auf dem Zylinder ca.20 tonnen möglich, aber ich schätze 5 würden reichen. Das grösste Problem ist das Kippen des Messers nach oben und unten wenn Äste oder Metall( Schrauben etc.) kommen
Das sollte aber mit dem anderen Messer und Schlitten leicht zu beheben sein.

von **Djup-i-sverige** » Mo Nov 07, 2011 13:21

grösste Problem ist das Kippen des Messers nach oben und unten wenn Äste oder Metall( Schrauben etc.) kommen
Das sollte aber mit dem anderen Messer und Schlitten leicht zu beheben sein.

Ich mach dir ein Bild wie es bei meinem Schneidspalter gelöst ist,ok? du kannst die Klinge mit Kugellager Führen, der fängt das auf.

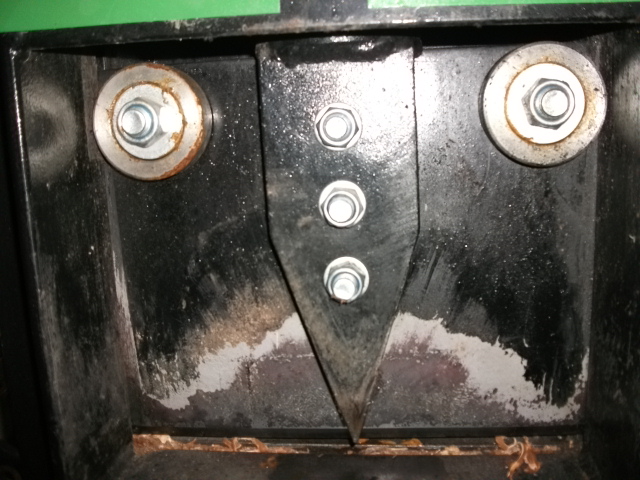

: DSCF2484.jpg (221.12 KiB) 2435-mal betrachtet

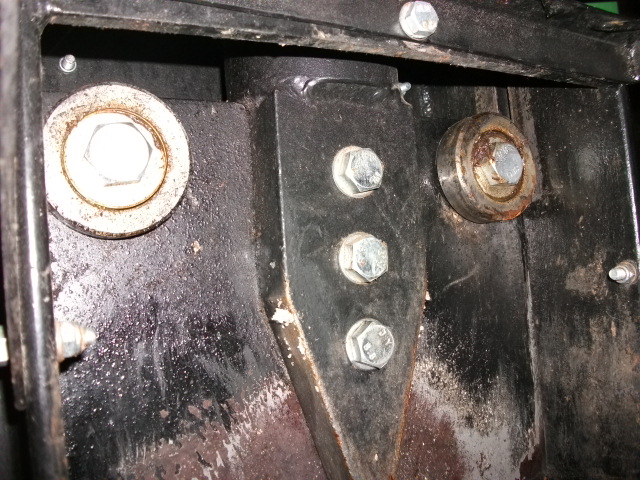

: DSCF2483.jpg (233.05 KiB) 2435-mal betrachtet

(Wenn du Lagerung aussen verbaust,und 4 Rollen verbaust(2 pro Seite) dann kanns nimmer kippen,und es stört bei grösseren Durchmessern auch nicht.)

von **discturbed** » Mo Nov 07, 2011 13:31

@movetosweden , wäre super mit nem Bild, ich wollt jetzt nen Staplermast zerlegen, da hätte ich die Schienen und Führungsrollen.....

von **Djup-i-sverige** » Mo Nov 07, 2011 13:33

@movetosweden , wäre super mit nem Bild, ich wollt jetzt nen Staplermast zerlegen, da hätte ich die Schienen und Führungsrollen....

Bilder sind da

, Stimmt Führungsrollen vom Gabelstapler wären ne gute Idee.

von **Irgendenner** » Mo Nov 07, 2011 20:05

dann hatt der stille still auch mal wieder nen sinn :mrgreen:

von **ich bins** » Di Nov 08, 2011 7:18

Ich finde die Idee auch Klasse! So gut wie keine Späne....
Wäre es nicht sinnvoll oben und unten eine Querstrebe aufzuschrauben/schweissen welche die Kräfte beim durchschneiden auffängt? Oder verbiegt sich das Holz beim eindrücken des Messers nicht?
Und V Messer, dann zentriert sich das Schneidgut von selbst. Stelle mir die Maschine als übergroßen "Zigarrenschneider" vor... :mrgreen:

von **Djup-i-sverige** » Di Nov 08, 2011 7:20

Stelle mir die Maschine als übergroßen "Zigarrenschneider" vor...

Ist auch nix anderes.. :wink:

von **Eckart** » Di Nov 08, 2011 11:24

Schöne Sache das!

....du mutest den kleinen U-Eisen und kurzen Schwießnähten ne ganze Menge zu, 20 T wie du sagst!

Hast du schon mal ne berechnung gemacht/machen lassen, was da für Kräfte wo wirken?

Ich habe mal versucht die Nähte einzuzeichnen, ich schätze mal die U-Eisen sind 8 mm stark.

Hier im Forum gibt es Leute die können dir das berechnen und machen das auch, wenn man fragt und DANKE sagt.

Bevor dir das Gerät um die Ohren fliegt.

von **discturbed** » Di Nov 08, 2011 13:03

@Eckart, danke für den Tip, das U hat sogar nur ein Gurtmaß von 6mm, Flanken 8,5...= U100, erwiesener und errechneter Weise hält das den
Zug schon aus. Die Schweissnähte auch, hab da vollstes Vertrauen....jedenfalls mehr als in diverse Berechnungen. Das ganze ist zwar
meine erste Exkursion in Sachen Holz....aber mit Maschinenbau verdien ich mein Geld schon länger.

Gruss Peter
