Kipper-Aufbau

von **fix 2** » Di Jan 29, 2013 19:53

Hallo!

Befinden uns gerade bei einem Anänger-Neuaufbau! Diesen wollten wir zum Kipper umrüsten!
Die Achse hat eine Nutzlast von 6to!

- Hat jemand von euch schon ein ähnliches Projekt verwirklicht? (evtl. Bilder vorhanden?)

- Welche Profile - Vierkanntrohre (Größe/Stärke usw. ...) verwendet man für die Kipppritschte?
Hätte an einer Bodenplatte mit 4mm Stärke gedacht..

Hier noch ein kleines Bild zu Veranschaulichung!

Vielen Dank im Voraus für die Tipps und Bilder etc. ...

Grüße

von **Porky1000** » Di Jan 29, 2013 20:06

Hi eigentlich was fürn Eigenbau Thread
Also wir haben bei unserem Eigenbau Kipper 5 mm Blech fürn Boden und 3 mm für die Seitenwende verwendet .Wir haben einen Rechteckigen Rahmen aus HEB 100 als Unterkonstruktion gebaut dann dadrauf 50er U Profil quer angeschweisst und dann den Boden drauf gemacht.
Bilder habe ich auch schon mal eingestellt
gruß

von **countryman** » Mi Jan 30, 2013 12:19

ich mache mir ein bisschen Sorgen wie der Ladewagenrahmen wohl reagiert wenn beim Heben die Last punktförmig in der Mitte angreift???

von **berlin3321** » Mi Jan 30, 2013 12:57

countryman hat geschrieben:ich mache mir ein bisschen Sorgen wie der Ladewagenrahmen wohl reagiert wenn beim Heben die Last punktförmig in der Mitte angreift???

Naja, in jedem Fall müssen da auf die 1,80 Rahmenbreite Querstreben rein, die die Last dann mit Knotenblechen in den Rahmen einleiten und verteilen.

Wie dick ist denn der Rahmen überhaupt?

Ggfs wäre zu überlegen, ob man nur die Achse verwendet und auch den Rahmen neu erstellt (4 Kant- Rohr),

Mfg Berlin

von **Frank Neifer** » Mi Jan 30, 2013 19:03

Ich würd ne V-Deichsel machen die bis hinten durch geht,zwei träger quer und man hat was für die Kipplager.So würde ich den nur als Ballenwagen nehmen.Das wäre mir zu Heiß,das Stück hinter der Achse hat beim Kippen die meisten Last.Vor allem wenn Getreide ins Gebläse läuft.Man könnte so auch eventuell ne Auflaufbremse einzubauen.

von **ferguson-power** » Mi Jan 30, 2013 21:11

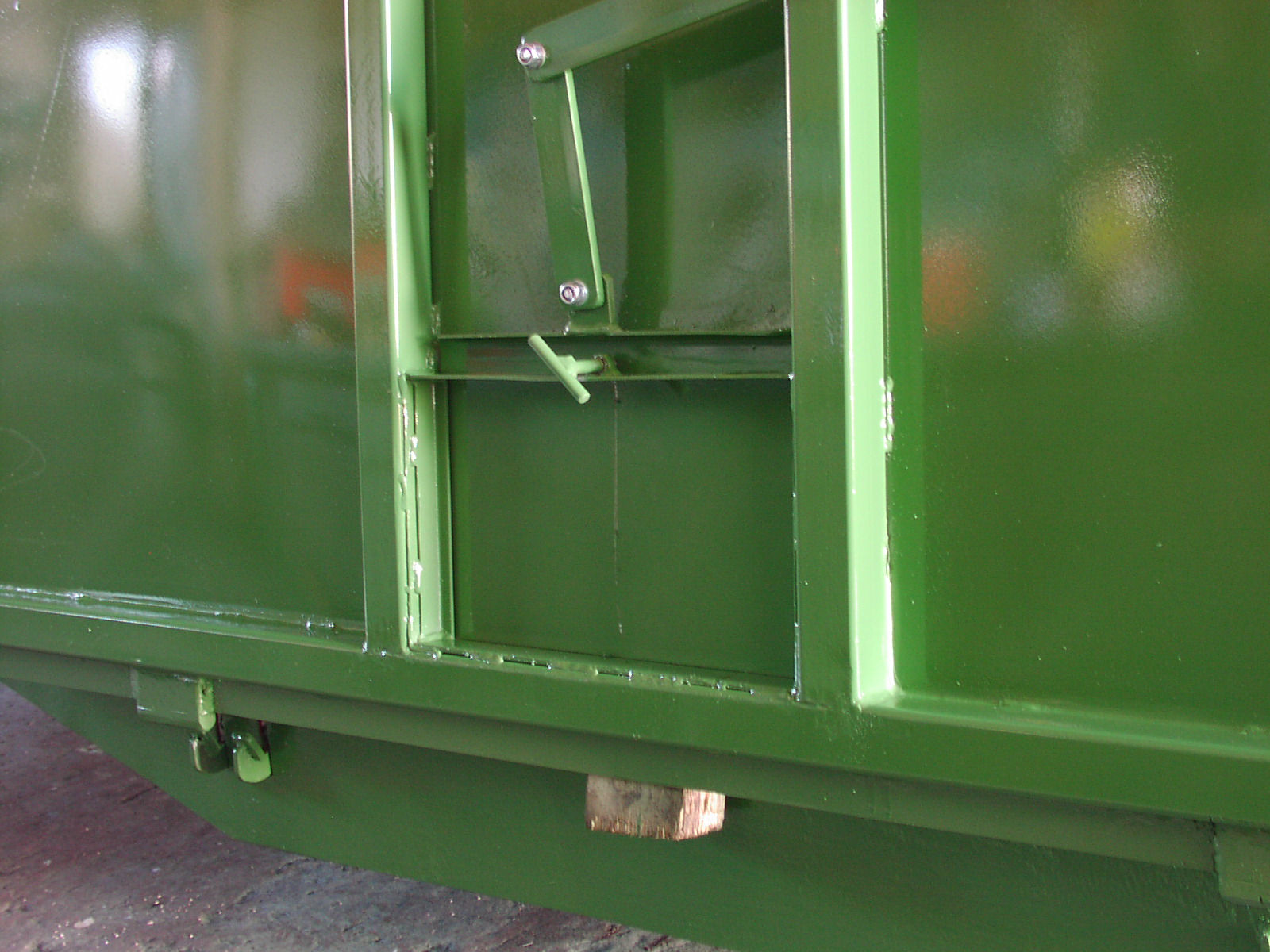

Hier einige Bilder von der Renovierung eines 6to Einachsdreiseitenkippers . Umbau zu Mulde . Klappe ist frei aufgehängt und wird beim Kippen automatisch entriegelt sowie beim Ablassen wieder automatisch verriegelt . Transportiert wird damit Getreide , Sand , Kies , Stallmist usw .

von **Tatanka** » Mi Jan 30, 2013 21:19

Hallo,

dein Heuladewagen wird wohl einen kleinen Aufbau für ca. 3-4t aushalten, mehr würde ich dem nicht zutraun.

Hier kannste nach Material schaun und dir ein paar Projekte ansehn, ganz informativ.. musst nur bisschen suchen auf deren Seite: http://www.archus-neumeier.de/

tschau,

Markus

von **ferguson-power** » Mi Jan 30, 2013 22:16

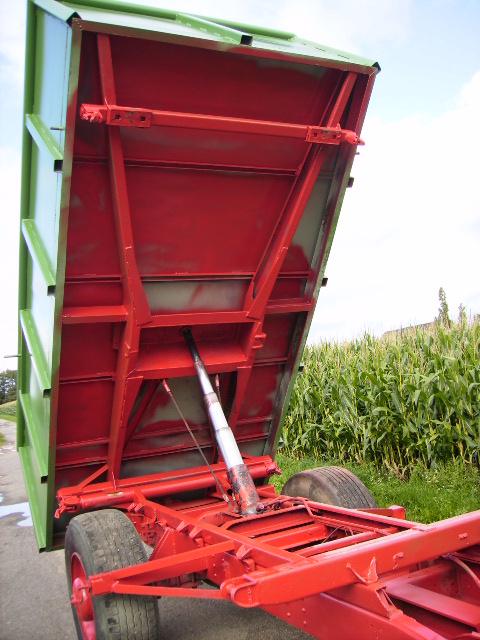

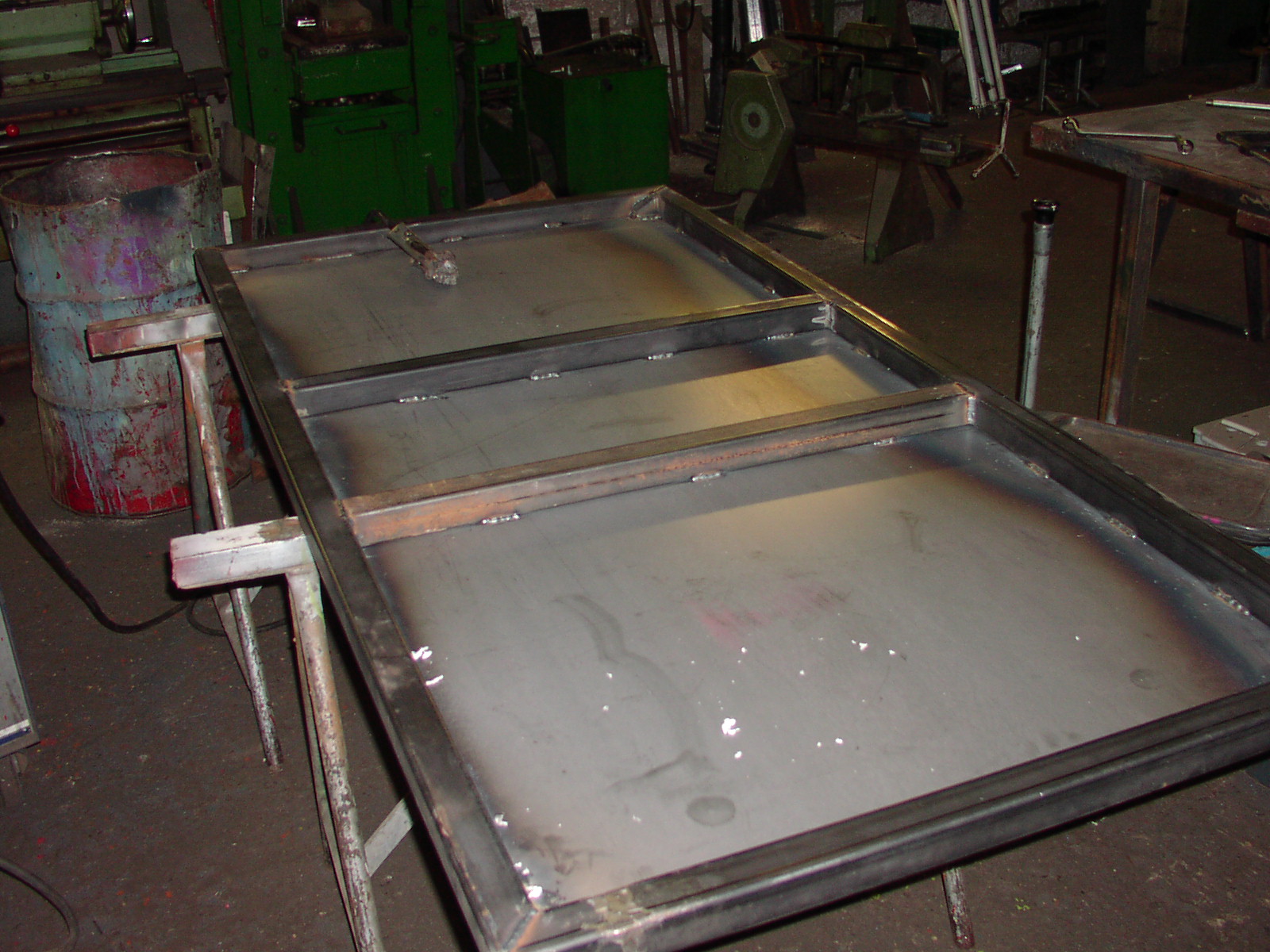

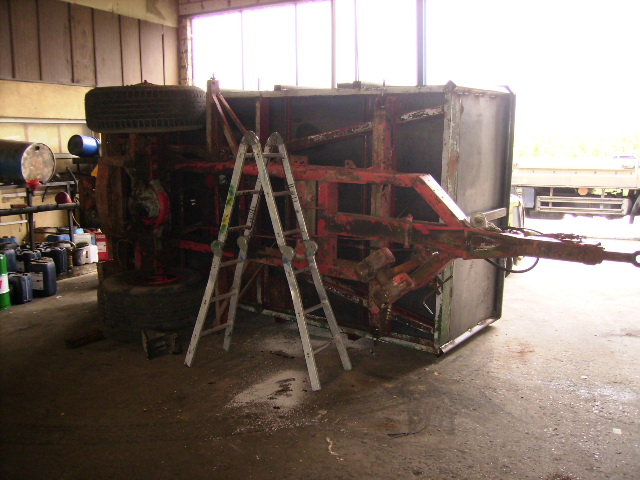

Hier noch ein paar Bilder vom Kipperneuaufbau und von der Erneuerung vom Bodenblech .
Den grünen Kipper haben wir vor 35 Jahren aus einem alten 12 Tonner LKW gebaut . Jetzt war der Aufbau hinüber . Da der Unterbau noch OK war und der Zylinder noch dicht war , hat sich der Besitzer entschlossen den Kipper noch mal auf Vordermann zu bringen . Die Wannenmaße sind 4,20 mtr x 2,0 mtr x 1 mtr . Da mit dem Kipper schon mal Steinschrott gefahren wird haben wir den Boden 6 mm dick und die Seitenwände 4 mm . Den oberen Rand bildet ein 5mm starkes Rohr mit 90 mm Durchmesser .

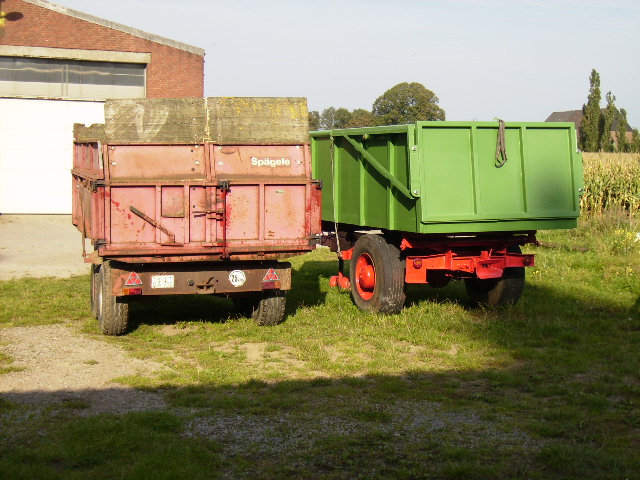

Der Spägele Kipper hat nur einen neuen Boden bekommen da der alte Lochfraß hatte .

von **koebi** » Do Jan 31, 2013 12:10

hi ferguson power,
deine neu aufgebaute Kipper sieht echt gut aus. Was wiegt den der Kipper leer? Sieht recht massiv aus das ganze aber wenn viel Baustoffe und Mist gefahren werden sich eine gute Lösung. Wir haben auch ein ähnlichen LKW Kipper den wir eventuell demnächst auch mal neu aufbauen wollen. In welchem Abstand habt ihr die vertikal laufenden Rohre angebracht?
Gruss koebi

von **ferguson-power** » Do Jan 31, 2013 13:36

koebi hat geschrieben: In welchem Abstand habt ihr die vertikal laufenden Rohre angebracht?

An den Seitenwänden sind die Abstände ca 85 cm . Stirnwand ca 100 cm . Heckklappe ca 65 cm .

von **fix 2** » Do Jan 31, 2013 20:16

Hallo!

..schonmal vielen dank für eure Antworten!

Komme evtl. günstig an einem bereits "fertigen" Kipper..entscheidet sich die nächsten Tage! Deshalb wird dieses Projekt jetzt wahrs. nur ein "einfacher" Anhänger..

Klar müsste der Rahmen noch ordentlich verstrebt werden wen es ein Kipper werden soll.. ..mal schaun was die nächsten Tage so bringen..

Hier noch der Querschnitt vom Rahmen..

Nochmals vielen Dank für eure Mühen..

Grüße
