Hallo,

ich hätte da eine Frage an alle die sich mit Hydraulik auskennen.

Ich habe zuhause zwei Stück (4,4to und 3,4to) 2 Achs 2 Seitenkipper für Brennholztransporte im Einsatz.
Beide Kipper haben an der Rückseite eine Handpumpe und je 2 Zylinder zum Kippen.
Nun wollte ich mal fragen ob es nicht möglich wäre zu der bereits am Kipper vorhandenen Handpumpe noch einen
Kipperanschluss für die Schlepperhydraulik einzubauen.
Was müsste man beim Einbau beachten
Ist ein Ventil nötig, so dass beide Kippzylinder gleichmäßig mit Öl versorgt werden
Viele Grüße und vielen dank.

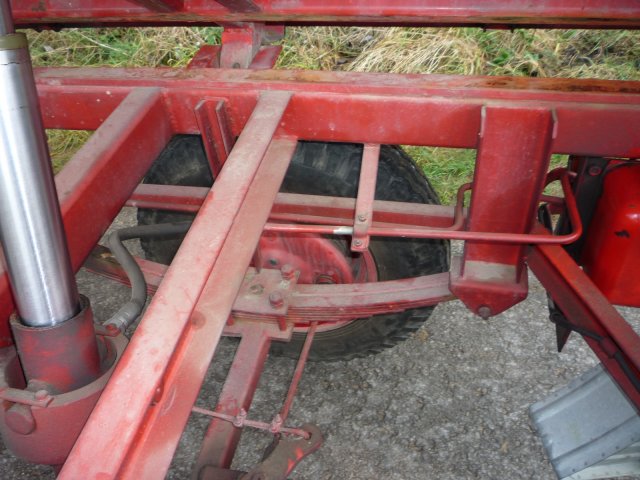

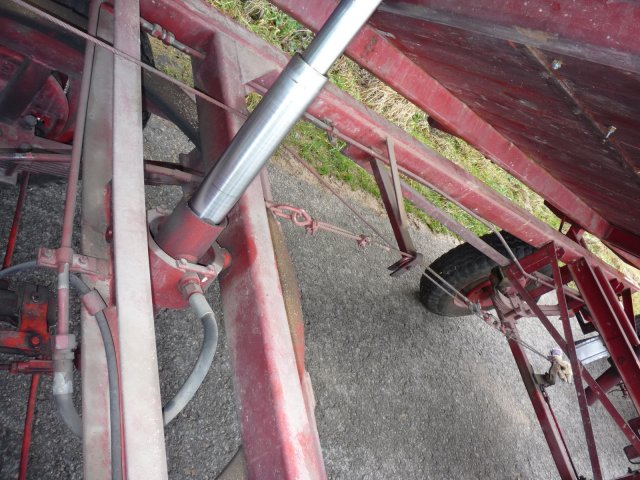

PS: Anbei noch ein paar Bilder vom Fahrgestell des 4,4to Kippers mit dem Hydrauliksystem.

soll die handpumpe weiterhin benutzbar sein, oder kann die prinzipiell "ganz" weg?


mfg male

Hallo,

also schlecht wäre es nicht wenn die Handpumpe auch nach dem Umbau zur Schlepperhydraulik noch nutzbar wäre.
So kann der Anhänger auch ohne Traktor gekippt werden.
MfG.

Ich hab' das so gemacht :
Druckleitung von der Pumpe zum Zylinder auftrennen und eine Hydrauliksteckverbindung einfügen (Kupplung pumpseitig, Stecker zylinderseitig).
Zusätzlich eine Verlängerungsleitung (Stecker-Kupplung) von dieser Steckverbindung zum Kipperanschluss des Traktors.

Wenn mit dem Traktor gekippt werden soll : Steckverbindung trennen und Verlängerungsleitung zum Traktor anstecken.
Wenn doch einmal per Hand gekippt werden soll : Verlängerungsleitung abstecken und Steckverbindung zur Handpumpe wieder herstellen.

Wenn immer nur bei abgesenktem Zylinder umgesteckt wird (unter Druck ist es sowieso nicht möglich und unsinnig) ist auch die Vermischung
des Hydrauliköls aus dem Traktor und dem Öl im Anhänger gering.

Eine Lösung mit Rückschlagventilen oder Absperr- oder Dreiwegehähnen wäre eleganter, aber teurer.

EDIT: bei mir war das aber ein Dreiseitenkipper mit nur einem Zylinder und einer fix montierten Zapfwellenzahnradpumpe ...


meint
Adi

bei Zweiseitenkippern gibt es in der Regel ein kleines Problem:

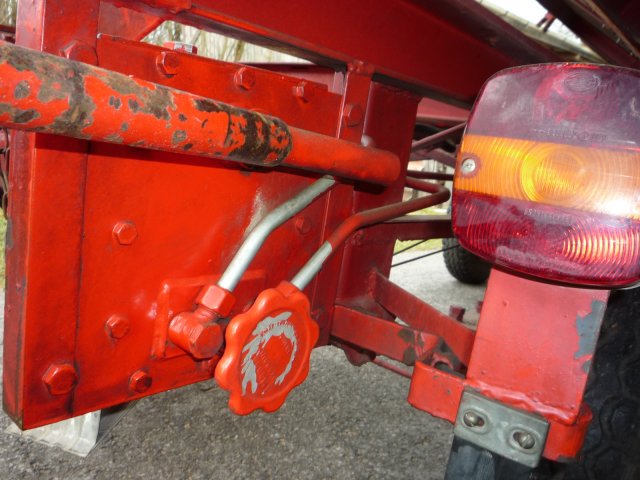

Wie im Bild zu sehen hat die Handpumpe 2 Ausgänge, je Zylinder einen. Ein Anschluss wird beim Aufwärtshub bedient, der andere beim Abwärtshub. Somit ist Gleichlauf der Zylinder sichergestellt!
Die "saubere" Umrüstung auf Schlepperbetrieb erfordert einen 50:50 Mengenteiler, um auch dann den Gleichlauf immer sicherzustellen:
Je nach Konstruktion der Kippbrücke kann es sonst zu Verwindung derselben kommen, vor allem wenn ungleichmäßig geladen wurde.
"Stabil gebaute" Brücken vertragen aber auch ein einfaches Prallelschließen der Zylinder mittels T-Stück.
Und darauf achten dass der Hebel der Handpumpe nicht auf "senken" steht wenn per Schlepper gekippt wird, sonst läuft dort Öl aus. U.U. platzt sogar der Behälter.

Das mit den 2 Kippzylindern des Anhängers wohl ein Problem beim Kippen per Traktor herbeiführt habe ich mir schon gedacht.
Die ganze Umbauaktion mit Mengenteiler ist dann sicherlich recht aufwendig und auch kostspielig.
Ob sich das bei den doch schon älteren Anhängern lohnt???
Mal sehen was die Teile kosten würden.
Viele Grüße.

Was kostet den so ein 50%/50% Mengenvertreiler?
Wo bekommt so was und für welchen Druck ist der ausgelegt?

LG

Frank

http://www.hytec-hydraulik.de/hydraulik/stromventileshop.htmganz unten auf der Seite

Hallo,

Mengenteiler gehen je nach Hersteller und Größe so ab 120 Euro los.

Bei Bedarf hätte ich noch einen Bucher MTDA08 012 liegen. Müsste neu sein.
http://www.bucherhydraulics.com/baustei ... 5.pdf?fd=3

Ein saubere Lösung wäre es die Leitungen zu den Zylindern aufzutrennen, ein 6/2 Wegeventil (kann ja ruhig per Handhebel umzustellen sein) einzusetzen und die beiden freien Anschlüsse mit dem Stromteiler zu verbinden. Den Engang des Stromteilers dann einfach mittels Schlauch an den einfachwirkenden Kipperanschluss vom Schlepper und fertig.

6/2 Wege Umschaltventil:
http://www.hydrauliktechnik24.de/Ventil ... 9238c735d1

Darauf achten das die Mittelstellung gesperrt ist, so kann verhindert werden, dass bei falscher Hebelstellung das Öl vom Schlepper in die Handpumpe drückt.

Gruß Christoph

Ich hab so einen Umbau auch gerade hinter mir, also ich habe die Handpumpe ganz raus geschmissen. Mal ehrlich, wenn man einen Kipperanschluss hat pumpt man nicht mehr per Hand. Ich hab mir einen Zweiseitenkipper gekauft, dieser war top ok- hatte aber nur diese Handpumpe. Ich habe am ersten Zylinder ein T-Stück rein gesetzt und bin hinten direkt drauf, also einfachster Umbau. Das ganze hatte ich in 3 Stunden gemacht. Die Pumpe hab ich dann in der Bucht noch für ca 70€ verbimmelt

Der alte Kipper hatte so einen aufwendigen Umbau mit jeweils 2 Absperrhähnen zu der Pumpe, so hatte diese keinen Druck vom Schlepper bekommen. Die 2 Zuleitungen waren aber dann nach den Abbsperrhähnen mit einem T-Stück zusammen geschlossen und gingen nicht mehr einzeln zu den Stempeln, anders ging es natürlich auch nicht. Dort gab es auch nie Probleme mit schiefen kippen oä. Der Umbau lag schon ca 40 Jahre zurück, mein Vater und ich haben aber seit dieser Zeit nicht einmal mehr mit der Handpumpe gepumpt


Gruß
Peter

Hallo.

ich besitze auch noch 2 Blumhardt Kipper mit Handpumpe.
An der Pumpe sitzt ein Stellrad mit dem man "Heben mit Gleichlauf", "Senken" und "Heben ohne Gleichlauf im Schlepperbetrieb" einstellen kann.
Was hat das mit dem "Schlepperbetrieb" auf sich ?

Heben mit Gleichlauf: Die Zylinder werden durch die Handpumpe und je Hub abwechselnd getrennt versorgt.
Heben ohne Gleichlauf: Die Zylinder werden intern in der Handpumpe verbunden. Nun reicht es in eine beliebige Zylinderleitung ein T-Stück zur Schlepperhydraulik zu legen. Das Öl erreicht beide Zylinder. In diesem Fall ist Gleichlauf beim Schlepperbetrieb herstellerseits nicht vorgesehen. In den meisten Fällen geht das problemlos, zumindest solange nicht sehr ungleich geladen wird.
Es gibt aber wiederum auch Kipper die nie eine Handpumpe hatten, aber herstellerseits einen Mengenteiler...technisch sauberer ist es, aber nicht unbedingt erforderlich.

Wenn ungleichmäßig beladen ist und die Brücke sehr verwindungsfähig ist, kanns passieren, dass die Zylinder abwechselnd je eine Stufe ausfahren, wegen unterschiedlicher Hubkräfte der Stufen. aushalten sollte die Brücke das in der Regel aber schon.

Ich würde ganz einfach zwischen die3 Pumpe und Zylinder ein T-Stück einbauen.
Den geraden Durchfluss würde ich zwischen Schlepperschlauch und Zylinder setzen, den Winkel zur Pumpe, die sollte das schon aushalten.
Wenn Du Angst hat, dann setze vor die Pumpe ein Absperrventil.

Ich glaube das einfachste ist doch ein 3 Wege Hahn!

Dann braucht man kein Ventil oder sonst was.

1. Anschl. auf Leitung zu Pumpe (Eingang 1 Weg)
2.Anschl. auf zu Schlepper (Eingang 2 Weg)
3. Anschl auf Leitung zu den Zylindern (Ausgang)
