Maße Euroaufnahme

von **Eicherfahrer** » Mo Jan 10, 2011 9:23

Hallo!

Ich habe noch eine Frontladerschaufel, aus DDR-Zeiten liegen. Die Hacken sehen aus wie bei einer Euroaufnahme. Ich wollte mir jetzt einen Dreipunktadapter ( habe keinen Frontlader) kaufen und die Schaufel als Heckschaufel nutzen. Hat jemand eine Skizze mit den Maßen für so eine Euroaufnahme, nicht das die doch einen andere Norm hatten und die Schaufel nicht passt.
Besten Dank im vor raus
vom Eicherfahrer

von **2810** » Mo Jan 10, 2011 13:16

Hallo , mit Euro ist´s wie mit Europa :kompatibel ist nicht immer gegeben (Toleranzen :shock:

)
Bei meiner Euro-Aufnahme sieht es so aus
Mitte Haken --Mitte Haken sind 104 cm . Haken sind ca 4 cm breit .

Mitte Öse -- Mitte Öse sind 77,5 cm , Ösen sind noch 2,5 cm breit (musste ich mal kürzen wegenToleranzen :wink:

)

Der Abstand von den Haken zu den Ösen habe ich nicht gemessen , falls notwendig ,kann ich es noch machen .

Website · von **Honk81** » Mo Jan 10, 2011 18:12

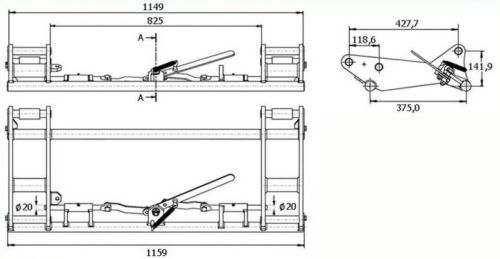

Das wäre was ich noch aufm Rechner liegen habe.
Hoffe das hilft weiter.

von **fendt schrauber** » Mo Jan 10, 2011 19:25

Hallo,

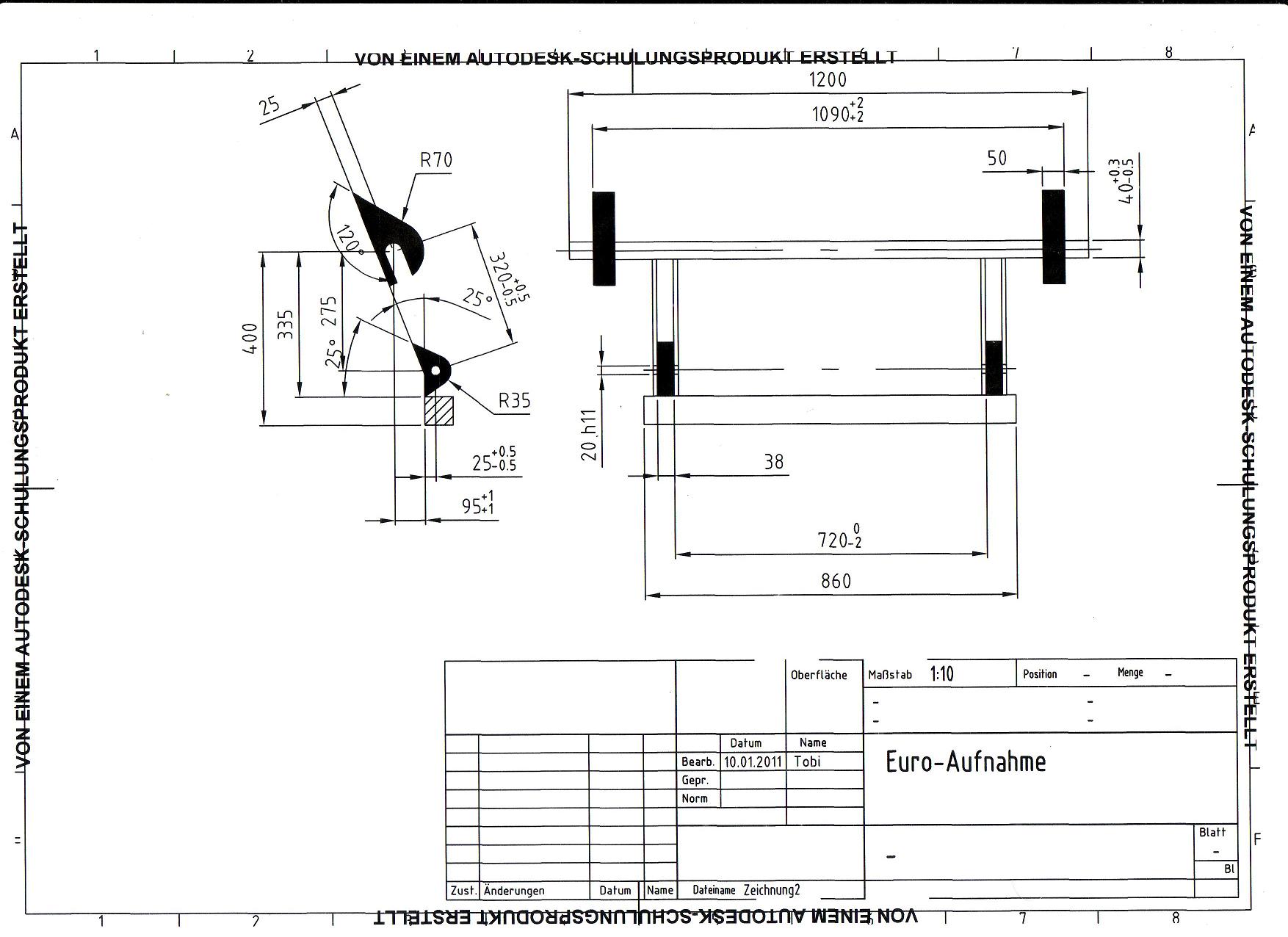

hier mal ne Zeichnung mit den genauen Maßen nach ISO
hoffentlich hab ich keins vergessen :oops:

Grüße aus Mittelfranken

von **Eicherfahrer** » Mo Jan 10, 2011 19:34

Hallo!
Danke für die schnellen Antworten! Ihr habt mir sehr geholfen!

Beste Grüße
vom Eicherfahrer
