Moin,
ein Bekannter braucht für die Anfertigung eines Ersatzteiles eine Maßzeichnung dieser Verzahnung, kann mir da jemand weiterhelfen?

Gruß Claus

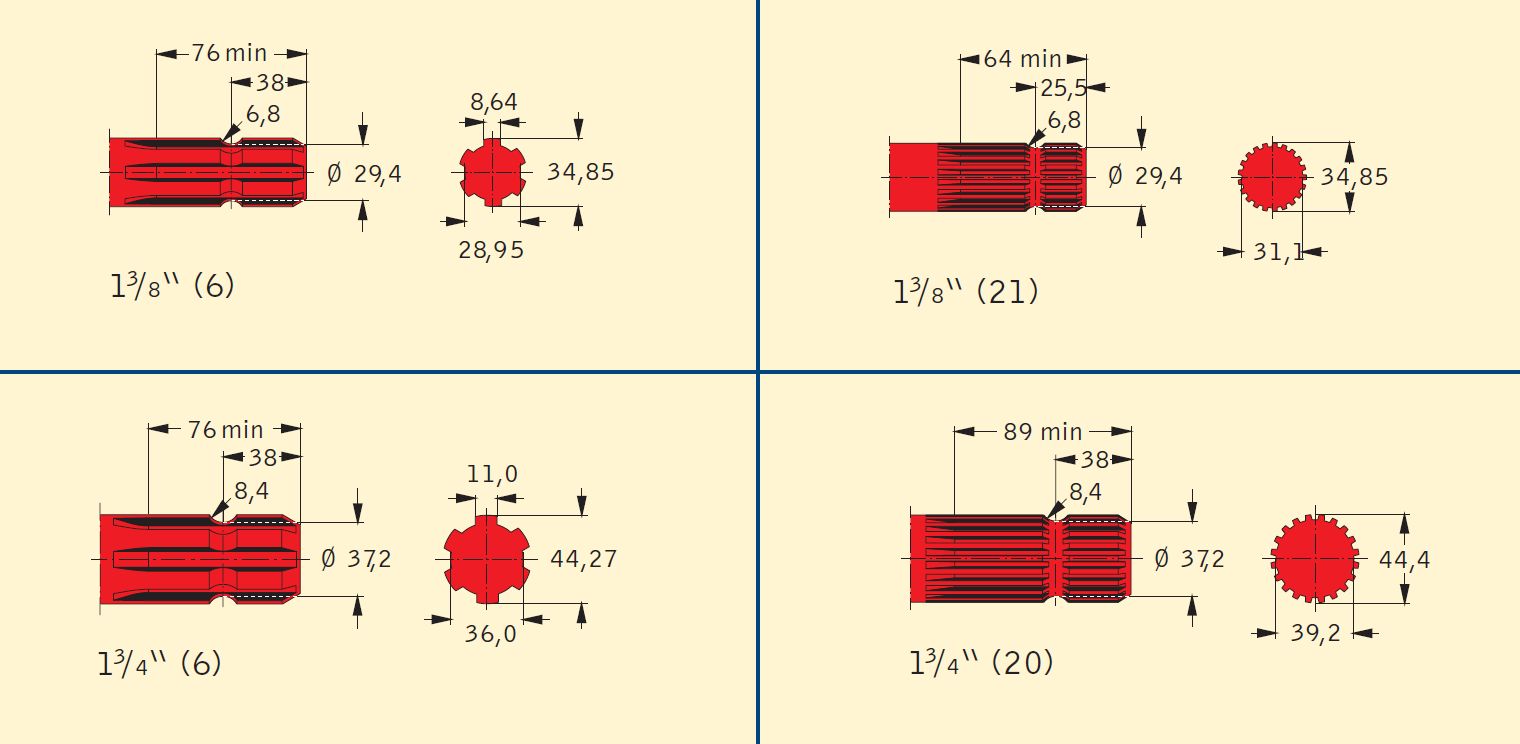

Anbei Foto von den einzelnen Zapfwellen Baugrößen:

Ich hoffe das hilft dir weiter!

Hi,
danke, hilft hoffentlich weiter, allerdings liegen seine Maße bei 37,05 bzw. 41,1mm...

Hm, mal nachhaken, nicht dass er an einem verschlissenen Stummel rumgemessen hat.

Gruß Claus

Diese grobe Übersicht nennt 44,3 mm als Außendurchmesser einer 1 3/4" 20Z Zapfwelle ....

Adi

Danke,danke,
die Maße hab ich auch, vorn am Mog landwirtschaftl., hinten wegen Anbaubagger kommunal, allerdings klassisch 6Zahn, ändert ja am (Aussen)Durchmesser nix...

Hab mal gefragt, wo gemessen wurde, bisher leider keine Antwort.

41,1 wäre ja etwa 1 5/8 Zoll, dazu find ich gar nix

Gibts sowas evtl. bei irgendwelchen Exoten???

Gruß Claus

Hallo,
schau mal hier http://files.hanser.de/hanser/docs/20051216_25121694713-63_070_078.pdf Tabelle 12,9 Seite 74 Evolventenzahnprofil an: d1=42mm; m=2; z=20

mfG Herbert
