Hallo zusammen,

ich arbeite auf meinen Maschinen mit der Parallelführungssoftware CEREA. Jetzt würde ich gern eine automatische Teilbreitenschaltung realisieren.
Da ich an meiner Spritze keine Gleichdruckarmatur habe, soll auch der Spray-Control eine Rückmeldung bekommen, dass eine Tb ausgeschaltet ist.

Ich suche daher die Pin-Belegung der Messerleiste zwischen den beiden Rechnern. Vielleicht hat ja jemand von euch sowas parat?!

Edit:

Okay, habe gerade gesehen das die Teilbreitenschalter und der Computer zwei unterschiedliche Geräte sind. Dann macht es natürlich Sinn an den vorhandene Stecker zu gehen... Kannst du das nicht recht einfach ausprobieren ? Einfach bestromen und mit einem Multimeter die Pins durchgehen. Beim betätigen der Schalter sollte dann ja zwischen HIGH und LOW umgeschaltet werden oder umgekehrt.



Soweit ich weiß hat der Spraycontrol "richtige" Teilbreitenschalter, richtig ?

Für die Teilbreitensteuerung über Cerea brauchst du ja ohnehin einen Arduino. Ich habe selbst noch keine TB-Scahltung gebaut, aber habe mich schon etwas damit beschäftigt.
Ich denke die einfachste Lösung ist es, für jeden Teilbreitenschalter ein Relais parallel zu schalten. Wenn du dann die Teilbreitenschalter in die "AUS" Position stellst kannst du über die Relais den Schalter überbrücken und die Teilbreite elektronisch schalten. Hat den Vorteil, dass alles so wie vorher funktioniert. Der Computer regelt ganz normal weiter.
Dazu Lötet man dann am besten an die Teilbreitenschalter entsprechende Kabel und führt die an einen Stecker im Gehäuse, wo man dann einfach eine externe Relaiskarte ansteckt. Dann kann man jederzeit auch ohne Cerea die Spritze bedienen.

Das problem an der Unterbrechung der Signalleitung zur Spritze ist, dass in der Regel kein Signal zurück kommt. Warum auch ? Du betätigst die Teilbreite, der Computer schaltet das Ventil aus. Das passiert alles intern soweit ich weiß...

Ja, grundsätzlich ist das richtig. Die Spritze läuft allerdings in einer Maschinengemeinschaft, deshalb würde ich äußerst ungern am Rechner rumschrauben und -löten. Daher kam die Idee mit dem dazwischen stecken.

Anderen Spritzcomputer nehmen der schon Section-Control kann.
An der alten SpraycontrolS-Gurke noch rumzubasteln da macht man sich bei den Maschinenringkollegen bestimmt keine Freunde.

Deswegen ja die Suche nach der Belegung. Dann kann man einfach was dazwischen stecken und wenn sie woanders fährt wieder raus nehmen

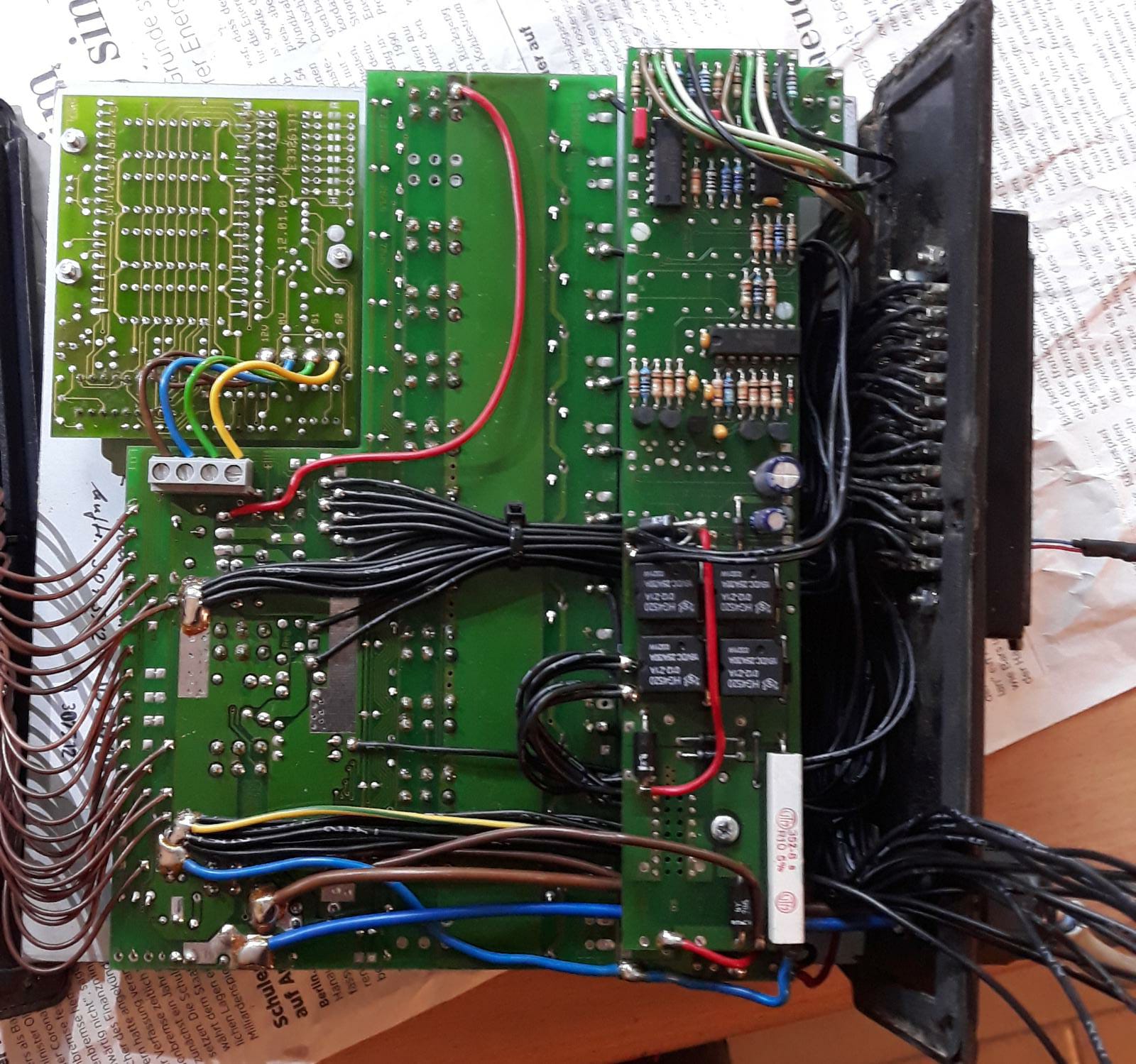

Ich würde die Steuerung vorsichtig aufschrauben und alles mal durchmessen.
Es tut mir leid, aber die nötige Fachkompotenz sollte irgendwie schon vorhanden sein wenn man so ein Projekt in Angriff nimmt.
