Säge Spalter Eigenbau
von Dx 4,31 » Mo Jan 04, 2010 21:03

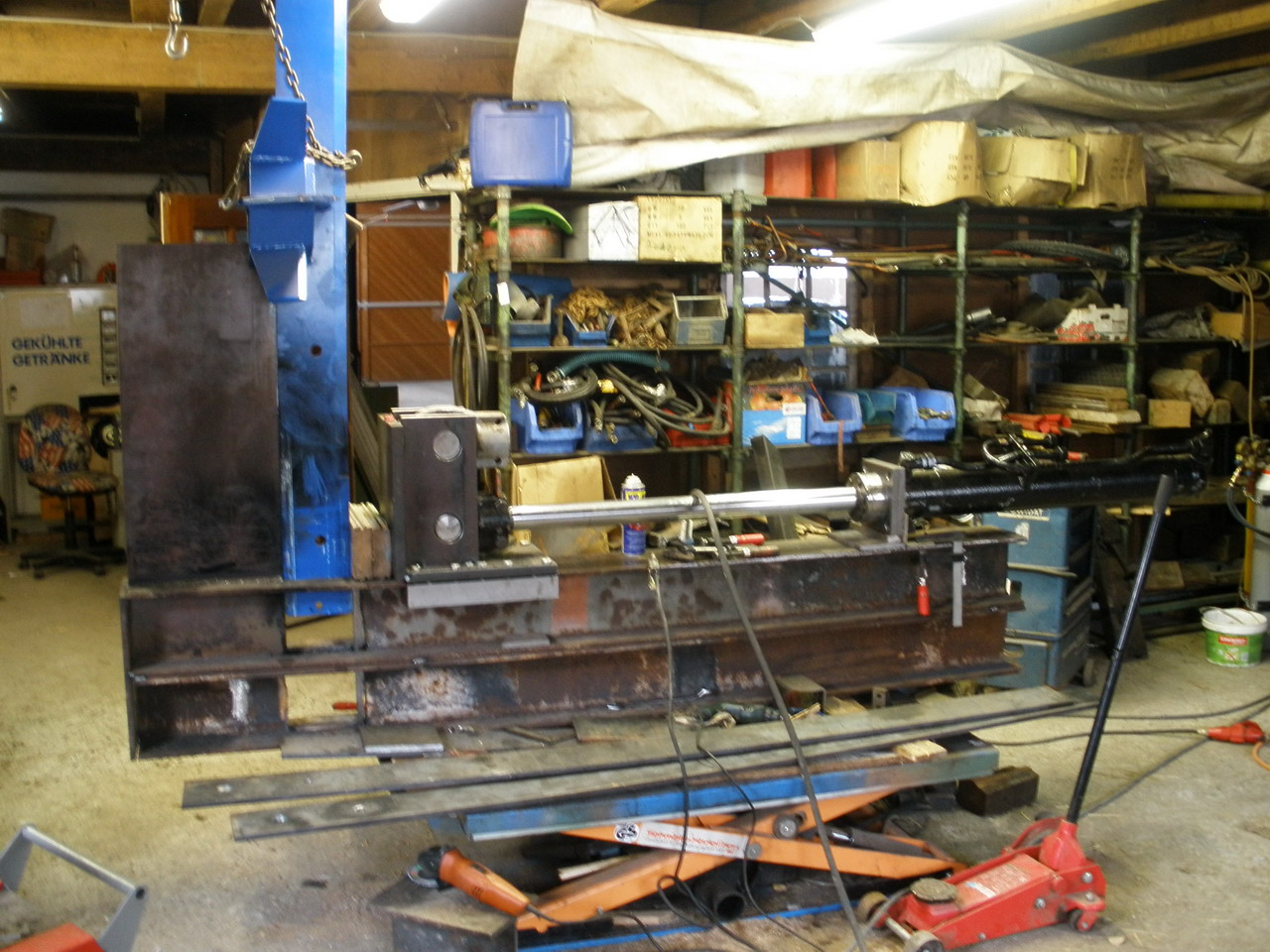

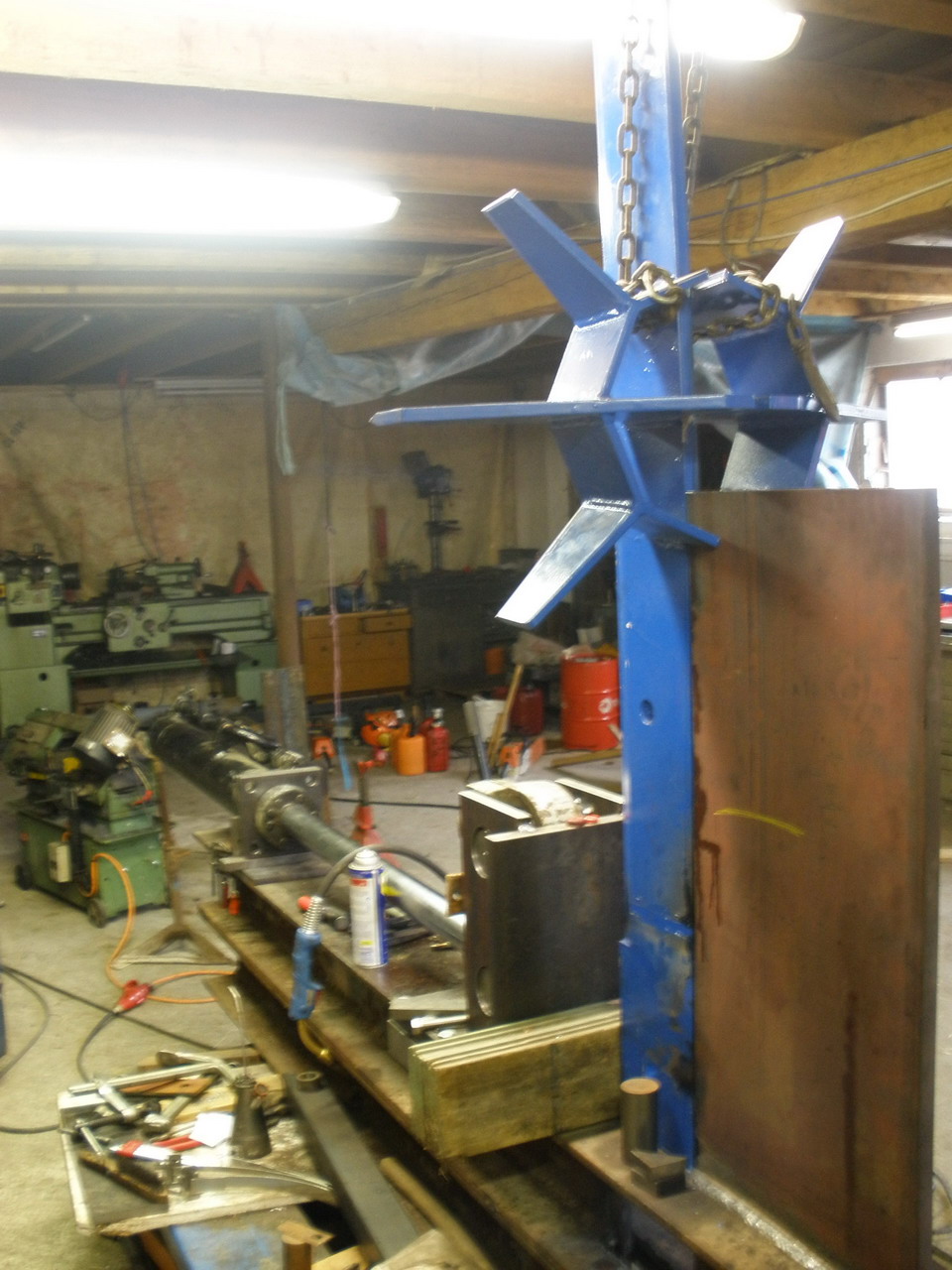

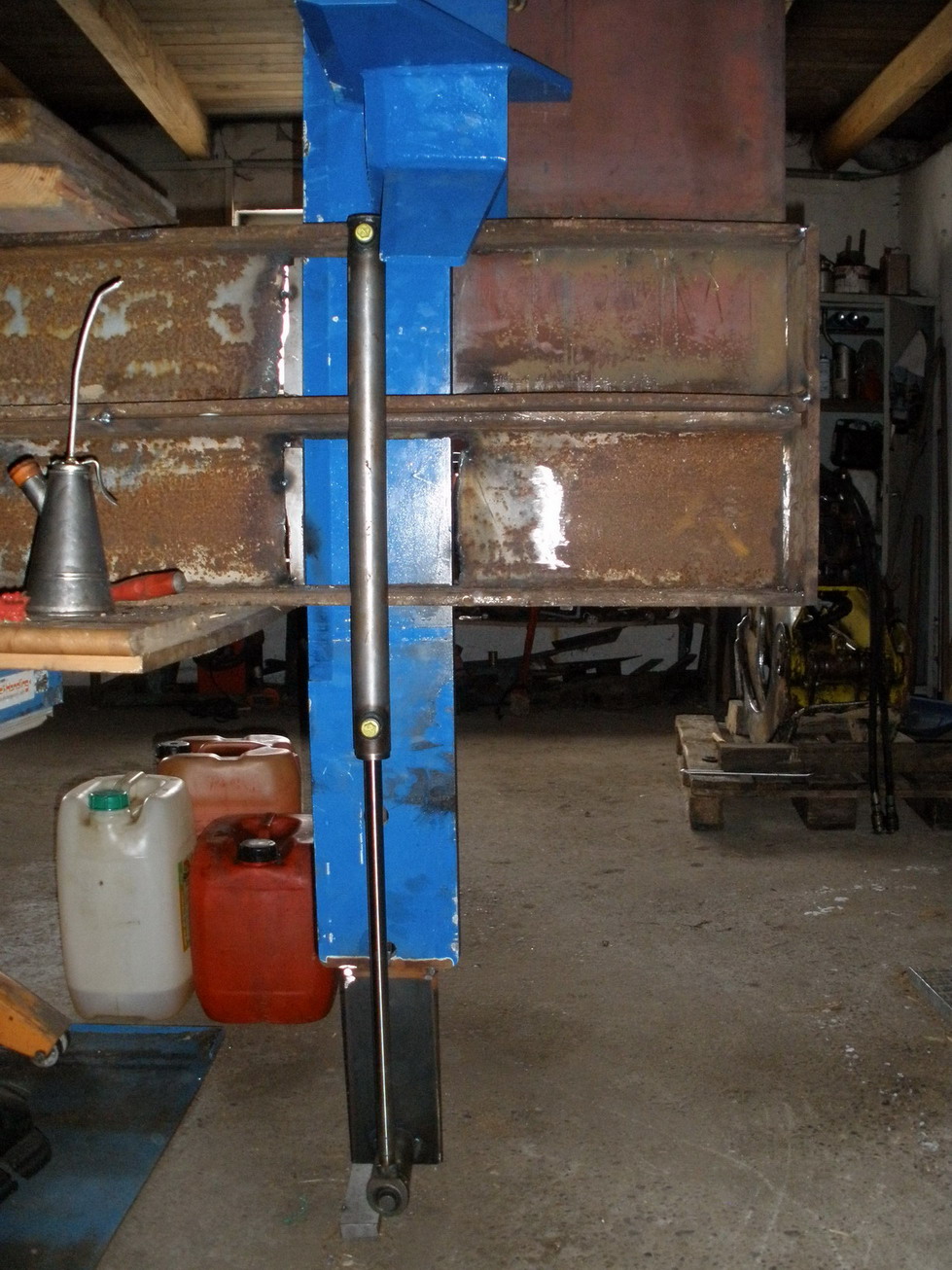

Ich war auch mal wieder stark am tüfteln! Ich bin dabei mir einen Holzspalter zu bauen mit 60 Tonnen Spaltkraft 12 fach Spaltmesser und einer Hydraulischen Kettensäge! Und das alles auf mein Rückewaegn als wechselbrücke das ich den Kran immer dabei hab!
- Dateianhänge
-
PC012453.jpg- (260.33 KiB) Noch nie heruntergeladen
-
- PC012452.jpg
- (282.06 KiB) Noch nie heruntergeladen
-
- PC012449.jpg
- (332.68 KiB) Noch nie heruntergeladen
- Dx 4,31
- Beiträge: 80
- Registriert: Fr Dez 26, 2008 10:28
- Wohnort: Gnannenweiler
Re: Säge Spalter Eigenbau
von SAME Drago » Di Jan 05, 2010 17:40
Hallo
wie kommst du auch 60 Tonnen??
bekommst dein Kreuz noch seitliche Führungen??
GRuß
wie kommst du auch 60 Tonnen??
bekommst dein Kreuz noch seitliche Führungen??
GRuß
- SAME Drago
- Beiträge: 380
- Registriert: Di Feb 22, 2005 22:52
Re: Säge Spalter Eigenbau
von Kugelblitz » Mi Jan 06, 2010 9:56
@Dx 4,31
deine Bandsäge siet aus wie meine
(ist das ne Interkren)
Haste ne Quelle wo es die Sägebänder gibt
deine Bandsäge siet aus wie meine
(ist das ne Interkren) Haste ne Quelle wo es die Sägebänder gibt
- Kugelblitz
Re: Säge Spalter Eigenbau
von Dx 4,31 » Mi Jan 06, 2010 10:07
Hallo
es werden 2 Hydraulikzylinder verbaut die eine Kolbendurchnesser haben von 120 mm! Nein das Kreuz bleibt so! Mein kumpel hat so nen Ähnlichen der Fährt das Kreuz mit 70 Tonnenin gleichen system!
es werden 2 Hydraulikzylinder verbaut die eine Kolbendurchnesser haben von 120 mm! Nein das Kreuz bleibt so! Mein kumpel hat so nen Ähnlichen der Fährt das Kreuz mit 70 Tonnenin gleichen system!
- Dx 4,31
- Beiträge: 80
- Registriert: Fr Dez 26, 2008 10:28
- Wohnort: Gnannenweiler
Re: Säge Spalter Eigenbau
von Markus K. » Mi Jan 06, 2010 11:08
Was nimmst du denn dazu für eine Pumpe?
Gruß Markus
ein Schlepper kann nicht rot genug sein!
ein Schlepper kann nicht rot genug sein!
-
Markus K. - Beiträge: 4203
- Registriert: Do Dez 09, 2004 17:26
- Wohnort: Grafenwöhr / Oberpfalz
Re: Säge Spalter Eigenbau
von Dx 4,31 » Mi Jan 06, 2010 11:36
@ Kugelblitz
die Marke kenn ich nicht aber glaub schon!
Sägeblätter gibt es bei faie.de
die Marke kenn ich nicht aber glaub schon!
Sägeblätter gibt es bei faie.de
- Dx 4,31
- Beiträge: 80
- Registriert: Fr Dez 26, 2008 10:28
- Wohnort: Gnannenweiler
Re: Säge Spalter Eigenbau
von Holzteufele » Do Jan 07, 2010 21:11
Das Spaltkreuz und die Abstützung sieht aus als ob es die 60 Tonnen halten kann
aber die Zylinderlagerung/Abstützung da machst Du noch was -oder??
Was für eine Hydraulikpumpe nimmst Du denn für den Antrieb - und welche Ventile -wg. den Durchflußmengen
Baust Du den auf ein Fahrwerk - der dürfte doch Richtung 700 Kg gehn..
viel Erfolg beim basteln - bin auf die ersten "Spaltbilder" gespannt...
aber die Zylinderlagerung/Abstützung
da machst Du noch was -oder??Was für eine Hydraulikpumpe nimmst Du denn für den Antrieb - und welche Ventile -wg. den Durchflußmengen
Baust Du den auf ein Fahrwerk - der dürfte doch Richtung 700 Kg gehn..
viel Erfolg beim basteln - bin auf die ersten "Spaltbilder" gespannt...
- Holzteufele
- Beiträge: 878
- Registriert: Do Feb 05, 2009 22:39
- Wohnort: Oberrheinebene Schwarzwald
Re: Säge Spalter Eigenbau
von Dx 4,31 » Fr Jan 08, 2010 9:15

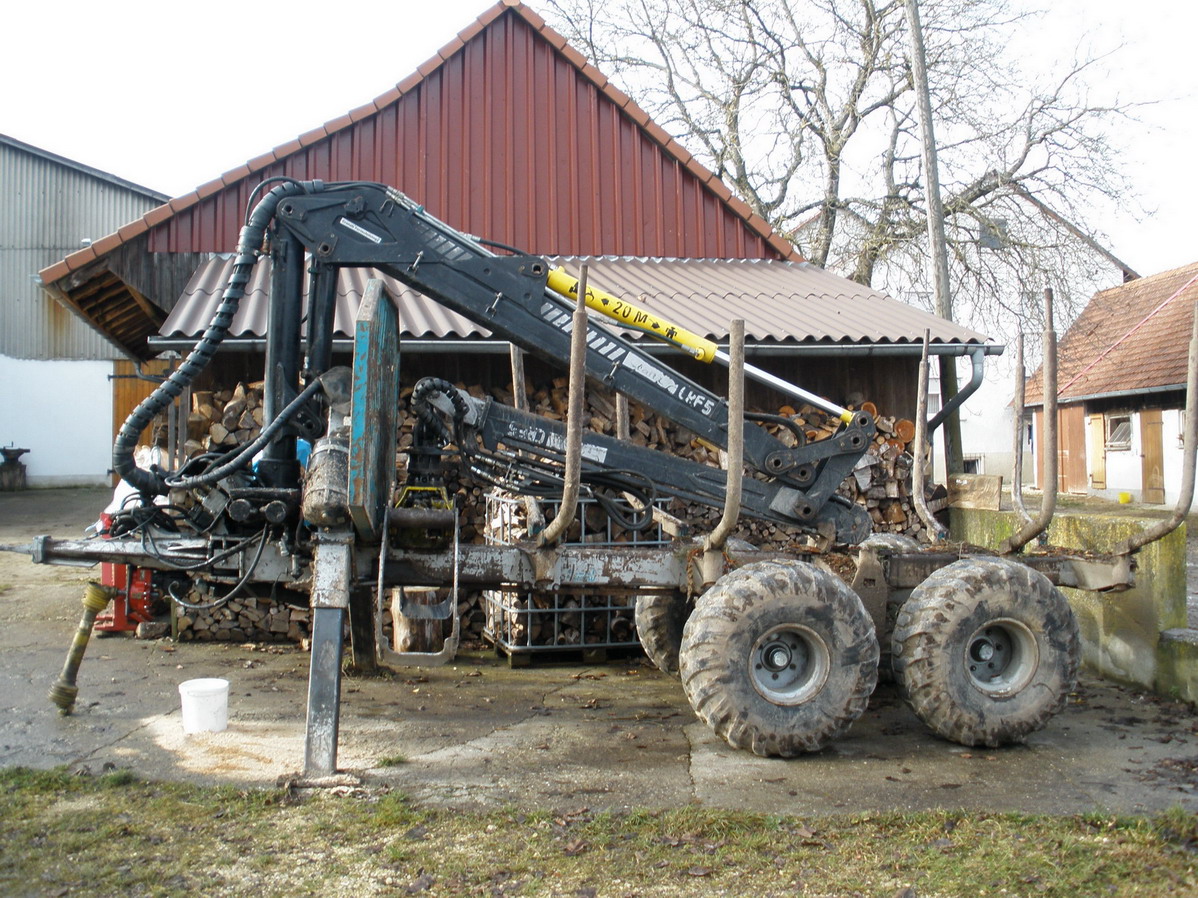

Klar kommt da noch mal richtig Material an die Zylinder lagerung! Derkommt nacher als wechsel brücke auf meinen Rückewagen (Bild) und wird da bedient vom Hochsitz! Gewicht bis jetzt ohne Pumpe, Getriebe, Tank, Ölkühler, Ventiel und Schleuche gute 1000Kg!
- Dateianhänge
-
- PB152375r.jpg
- (415.39 KiB) Noch nie heruntergeladen
- Dx 4,31
- Beiträge: 80
- Registriert: Fr Dez 26, 2008 10:28
- Wohnort: Gnannenweiler
Re: Säge Spalter Eigenbau
von Ruzbacky » Fr Jan 08, 2010 13:30
hi...
also ich find das sieht schon ganz gut aus... freue mich auf weitere bilder...
ist das Spaltkreuz auch selbst gebaut?
und wie viel Betriebsdruck bringt die Hydraulik?
MfG
Ruzbacky
also ich find das sieht schon ganz gut aus... freue mich auf weitere bilder...
ist das Spaltkreuz auch selbst gebaut?
und wie viel Betriebsdruck bringt die Hydraulik?
MfG
Ruzbacky
- Ruzbacky
- Beiträge: 204
- Registriert: Do Mai 21, 2009 9:58
Re: Säge Spalter Eigenbau
von Dx 4,31 » Sa Jan 09, 2010 18:23
Nein das Kreuz ist nicht selbst gebaut es ist von Binderberger! die Hydraulikpumpe bringt 400 bar und 180 Liter aber es kommen nur 265bar auf die Zylinder! Neue Bilder gibt es bald!!!
- Dx 4,31
- Beiträge: 80
- Registriert: Fr Dez 26, 2008 10:28
- Wohnort: Gnannenweiler
Re: Säge Spalter Eigenbau
von bude » Sa Jan 09, 2010 20:24
Hallo
Ich bin zwar ganz neu hier aber darf ich fragen was so ein Spaltkreuz kostet. Danke
Ich bin zwar ganz neu hier aber darf ich fragen was so ein Spaltkreuz kostet. Danke
- bude
- Beiträge: 16
- Registriert: Sa Jan 09, 2010 20:21
Re: Säge Spalter Eigenbau
von Dx 4,31 » So Jan 10, 2010 10:36
Das Kreuz kostet 900€ will mir aber noch n 4 er und n 6 er Kreuz selber bauen!
- Dx 4,31
- Beiträge: 80
- Registriert: Fr Dez 26, 2008 10:28
- Wohnort: Gnannenweiler
Re: Säge Spalter Eigenbau
von Dx 4,31 » Mo Jan 11, 2010 12:21

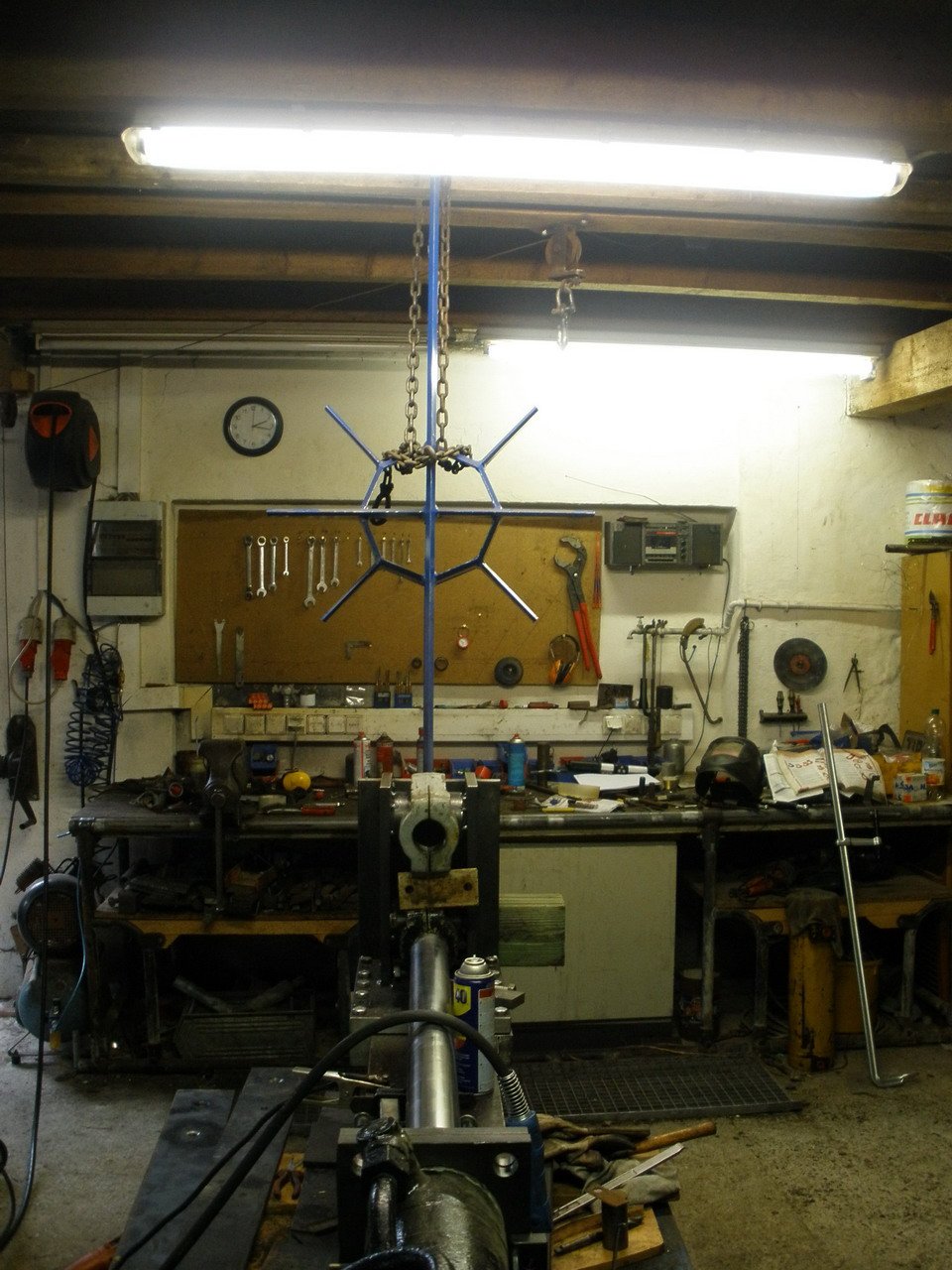

So hir mal wieder neue Bilder
- Dateianhänge
-
- P1112585.jpg
- (345.97 KiB) Noch nie heruntergeladen
-
- P1112588.jpg
- (469.93 KiB) Noch nie heruntergeladen
-
- P1112589.jpg

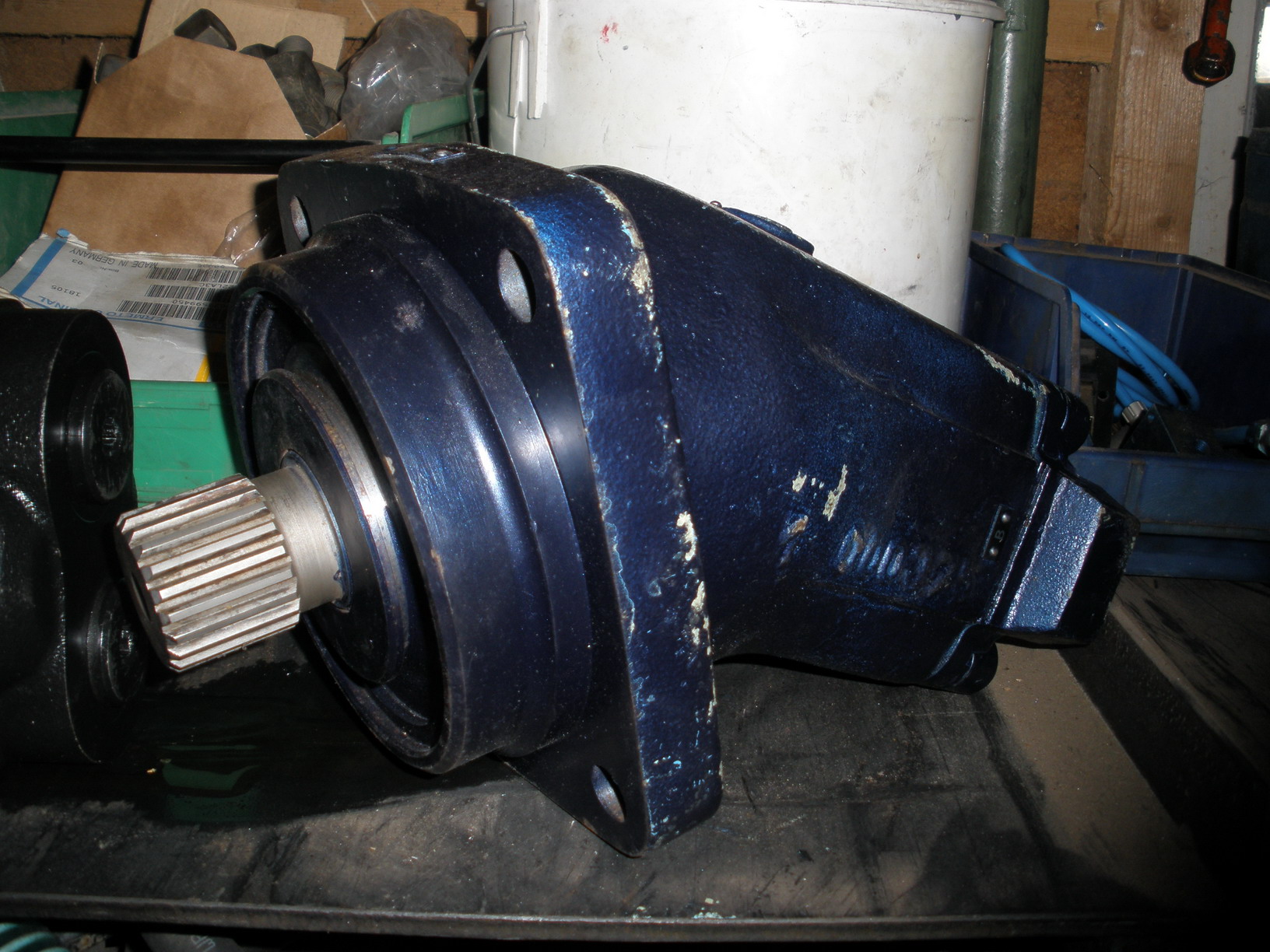

- Die Pumpe
- (462.91 KiB) Noch nie heruntergeladen
- Dx 4,31
- Beiträge: 80
- Registriert: Fr Dez 26, 2008 10:28
- Wohnort: Gnannenweiler
Re: Säge Spalter Eigenbau
von Holzteufele » Mo Jan 11, 2010 22:53
Du wolltest doch 2 Zyl. übereinanderlegen - wenn ichs recht in Erinnerung habe..

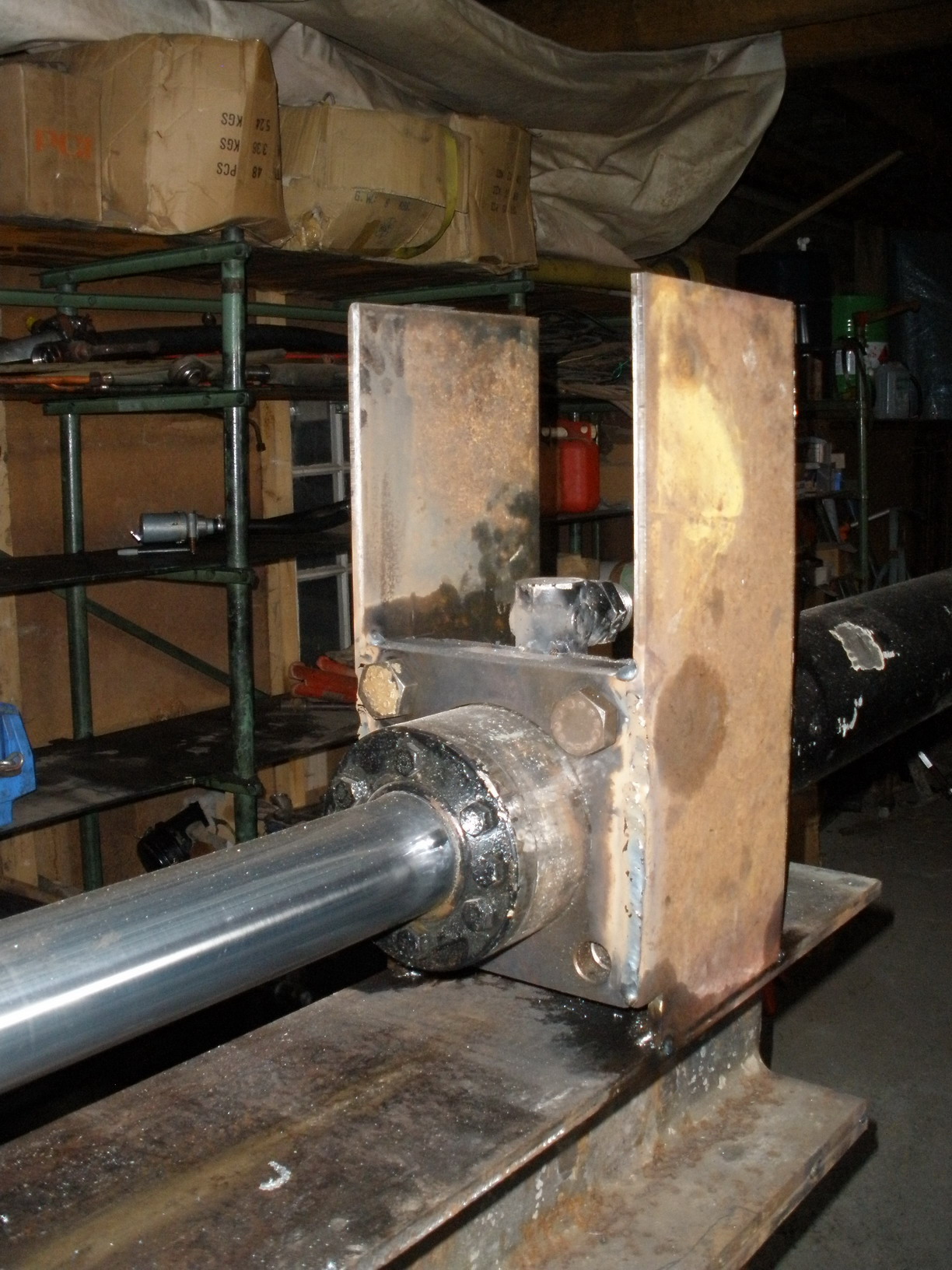

ich glaube Deine Zylinderlagerung hinten ist für 60 Tonnen etwas zu dünne. Schau dir mal die
2 Schweißnähtlelelele an - die sollen das Drehmoment abfangen das die beiden Zylinder bringen
(vor allem der noch fehlende obere wg. dem Hebelarm!) und
ganz Nebenbei noch die Scherkräfte verdauen ???
M.E. müsstest Du die beiden Schenkel mit einer Stahlplatte richtig verschweißen und das Halteblech

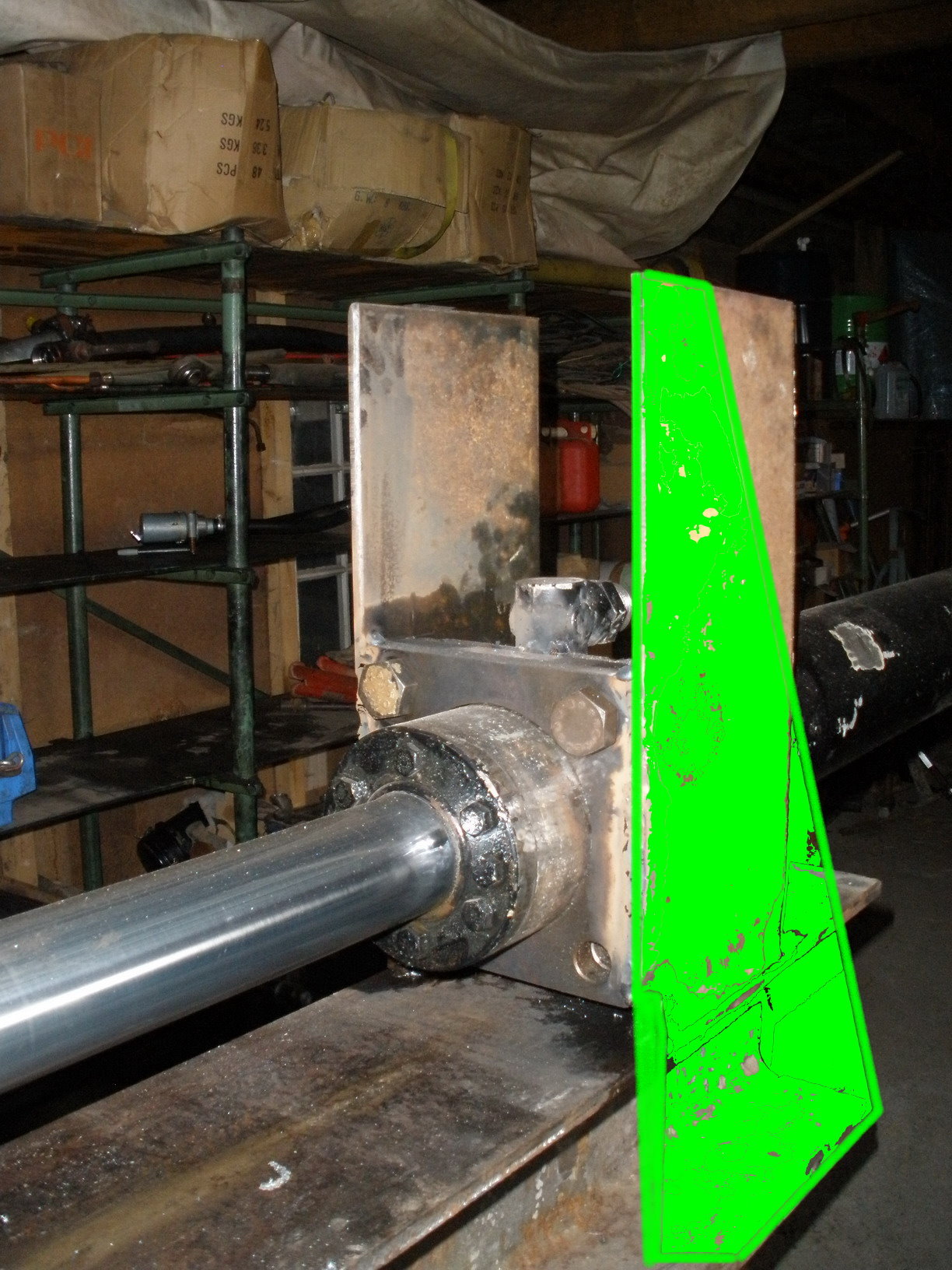

darauf verschrauben und etwas Spannungsoptimieren. Ich hab meine Idee mal in Dein Bild gemalt..
Bitte nicht als Gemecker Werten sondern als Versuch konstruktive Kritik mit dem neutralen Blick "von außen" einzubringen
ich glaube Deine Zylinderlagerung hinten ist für 60 Tonnen etwas zu dünne. Schau dir mal die
2 Schweißnähtlelelele an - die sollen das Drehmoment abfangen das die beiden Zylinder bringen
(vor allem der noch fehlende obere wg. dem Hebelarm!) und
ganz Nebenbei noch die Scherkräfte verdauen ???
M.E. müsstest Du die beiden Schenkel mit einer Stahlplatte richtig verschweißen und das Halteblech
darauf verschrauben und etwas Spannungsoptimieren. Ich hab meine Idee mal in Dein Bild gemalt..
Bitte nicht als Gemecker Werten sondern als Versuch konstruktive Kritik mit dem neutralen Blick "von außen" einzubringen
- Dateianhänge
-
- Zylinderhalterung.jpg
- (408.48 KiB) Noch nie heruntergeladen
- Holzteufele
- Beiträge: 878
- Registriert: Do Feb 05, 2009 22:39
- Wohnort: Oberrheinebene Schwarzwald
Re: Säge Spalter Eigenbau
von Dx 4,31 » Di Jan 12, 2010 12:07
@ Holzteufele
Gut mit gedacht! Keine angst da kommt schon noch richtig was hin ich hab da gerade n paar Blech (20mm stark) beim ausschneiden!
Die sehen fast so aus wie du sie gemalt hast!
die 10mm platten auf der siete sind eigentlich nur dazu da das ich auf meine Breite von meinem Träger komm der hat 220mm und die Platte am den Zylinder nur 200mm!
Gut mit gedacht! Keine angst da kommt schon noch richtig was hin ich hab da gerade n paar Blech (20mm stark) beim ausschneiden!
Die sehen fast so aus wie du sie gemalt hast!
die 10mm platten auf der siete sind eigentlich nur dazu da das ich auf meine Breite von meinem Träger komm der hat 220mm und die Platte am den Zylinder nur 200mm!
- Dx 4,31
- Beiträge: 80
- Registriert: Fr Dez 26, 2008 10:28
- Wohnort: Gnannenweiler
