Hallo
Nach stundenlangem lesen im forum habe ich mich entschlossen da mal was neues aufzumachen
Da ich immer noch ratlos bin
Ich bin gerade dran ein sägespaltautomat zu bauen ...
Nun ja ich habe da so ein problem mit dem antrieb!
Ich möchte ein 75cm schwert mit kette und hydraulik motor antreiben das ich dann
Von hand betätige ( vorerst)
Nun ich hab keine ahnung von drehzal, stärke des motors usw bzw wo ich sowas bekomme !
Antreib über ein 4kw hydraulikagregat das ich habe durchlauf liter /min unbekannt da muss ich testen
Aber denke sollte passen

Kann mir jemand da was zusammenstellen bitte??
-hydraulikmotor -schwert mit kette - aufnahme ritzel

Bitte um hilfe

Mit freundlichen Grüßen bob

Deine 4 kW und das 75 cm Schwert, passen ganz und gar nicht zusammen

Ich habe mir ein Sägemotor aus nen BGU 380 besorgt, neu mit nem 3/8 Ritzel.
Schwert ist ein 45 cm verbaut, bis Durchmesser 43 bekomme ich die Stämme durch.
Angetrieben wird der Spalter mit einem 5,5 kW Motor. Die Pumpe macht 25 Liter.
Spaltzylinder ist ein 70/40/400.
Spalten kann ich bis 40 cm, und auch Durchmesser bis 50 cm, wenn ich die direkt in den Schacht werfe.
Spaltmesser ist bei mir von 2-4 Fach einstellbar.
Ich mach Längen, zwischen 20 und 30 cm...so genau nehme ich es da nicht...kommt alles geschüttet in IBC Container.
Pumpe, Motor, Sägeeineit, Spaltkrafft und die Geschwindigkeit vom ganzen, passen meiner Meinung nach, gut zusammen.
3,5 IBC Container bekommen ich in einer guten Stunde alleine voll

Bob123 hat geschrieben:Antreib über ein 4kw hydraulikagregat das ich habe durchlauf liter /min unbekannt ...

Mein Résumé aus dem jahrelangen (dienstlichen) Lesen fast aller Beiträge hier:
So gut wie jedes Projekt, dass mit beliebigen bereits vorhandenen (hydraulischen) Baugruppen angefangen wurde, ist eingeschlafen.

Bob123 hat geschrieben:Ich bin gerade dran ein sägespaltautomat zu bauen ...

Wirklich?

A.

Also der 4 kw hydraulikagregat muss nur das schwert antreiben mehr nicht
Ist das wirklich zu wenig hmm doof
Und ein elektromotor? Direkt ?


Ja ich bin wirklich dran aber wenn ich da keine hilfe bekomme dann habe ich ein problem !
Am besten wär ein link wo ich das kaufen kann das zeug .


Mit freundlichen Grüßen

Also um da ansatzweise helfen zu können, müsstest du schon ein paar mehr geplante Daten raus rücken.

Zur Sägeeinheit kann ich dir folgenden Tipp geben:
Wenn du den SSA, so wie ich, komplett elektrisch betreiben willst, vergiss es, alle komponenten hydraulisch antreiben zu können
Ich persönlich treibe lediglich die Spalteinheit hydraulisch über einen 7,5kW Motor in Verbindung mit einer 20+14ccm Doppelpumpe an.
Die Säge besteht aus einem 3kW Motor (3000U/min) und einem Logosol-Schwert (24 Zähne Ritzel). Die geht wie die Lutzi

zum kaufen:
Hess Hydraulik
Hydrauliktechnik24
Hytec Hydraulik
Heim-Hydro-Handel
...
da hilft dir Google weiter. Auf jeden Fall lohnt sich das Preise vergleichen!

Also
Das ganze soll so aussehen
Ich habe ein waagrechtspalter growi
Nun will ich die stämme auf ein querförderer legen dann sägen ( für das ich die teile beauche )
Dann in den spaltkanal und auf meter spalten und bündeln
Nun in demfall nem ich ein elekromotor und ein schwert mit rizzel
Hab da was bei grube gefunden stihl 75 cm nur weis ich nicht welches ritzel aber ich ruf
Da mal an

Scheinbar muss man da einfach was zusammen basteln da es hier keine richtige angaben gibt

Mit freundlichen Grüßen

@bob
Also du hast einen Spalter und willst nur die Stämme Sägen? So in der Art wie es GROWI schon anbietet, also als seperate Ablängeinheit wo dann die Meterstücke auf die Ladeklappe rollen?


Meinst Du das du das 75er Schwert mit der Hand durch den Stamm gezogen bekommst?

Wie gesagt, sofern die Säge elektrisch angetrieben werden soll, empfehle ich das Logosol-Schwert. Das gibts mit passendem 24 Zähne Ritzel und bringt eine ordentliche Kettengeschwindigkeit um 20m/s. Das hat eine nutzbare länge von ~50cm. Wenn du das einigermaßen geschickt verbaust, kannst da auch mind. 45er Stämme mit sägen.

Ja sowas wie growi ungefär nur ein bischen kleiner

Also ich denke das 75 schwert dann per hand durchziehe ja
Ich weis wenn ein grösserer stamm kommt dann sägt man halt länger schon klar aber wenn die drehzahl stimmt dann sollte es klappen

Gut ok im zweifelsfall gehe ich noch eins nach unten auf ein 63 er schwert , wenn mir das empohlen wird wegen der leistung des


Mfg

Hallo,
schau mal bei Prinz nach.bei Google Rundholzkappsäge Prinz eingeben,die haben einen Elektromotor mit Kette und Schiene im
Programm inkl.Schmierung um solche selbstbau lösungen zu verwirklichen .Interesant dürften die Modelle Basicblock under Uni Block sein.

viel Spaß beim Bau diener Ablängeinheit,

gruß fendosholz

Bob123 hat geschrieben: Nun in demfall nem ich ein elekromotor und ein schwert mit rizzel
Hab da was bei grube gefunden stihl 75 cm nur weis ich nicht welches ritzel aber ich ruf
Da mal an

Könnte 3/8 oder schon 404 Teilung sein.
Ich würde die 3/8 bevorzugen, geht leichter.
Direktantrieb mit nen E-Motor in der 4kw Klasse sollte realisierbar sein.

nun ja weiter bin ich immer noch nicht

prinz ist ne gute lösung aber sau teuer !
hab kein 3 kw motor gefunden wo ein ritzel drauf passt ..... und dann noch ein schwert dazu ...

Servus,

prinz ist ne gute lösung aber sau teuer !

Wie hoch ist denn das Budget? Die Basis Block bzw. Uni Block ist doch eigentlich eine relativ "preiswerte" Variante (nicht billig, aber "den Preis wert"). Für 100 Euro kann man das nicht realisieren.

und nach der Aussage:

Bob123 hat geschrieben:Nun ich hab keine ahnung von drehzal, stärke des motors usw bzw wo ich sowas bekomme ! Kann mir jemand da was zusammenstellen bitte??

würde ich die Empfehlung aussprechen, das Projekt sein zu lassen bzw. eine fertige Lösung zu kaufen. Ein Eigenbau ist nicht immer zwangsläufig günstig.

Bob123 hat geschrieben:nun ja weiter bin ich immer noch nicht

Würdest ein bisschen mitlesen, wärst weiter.

Hallo

Da bekommst Du alles, inc. Schwert, Ritzel, Motor etc. (bzw. kannst Dir alles zusammen stellen), finde das geht auch vom Preis.

http://www.logosol.de/store/sagewerk/ke ... tortrager/

---

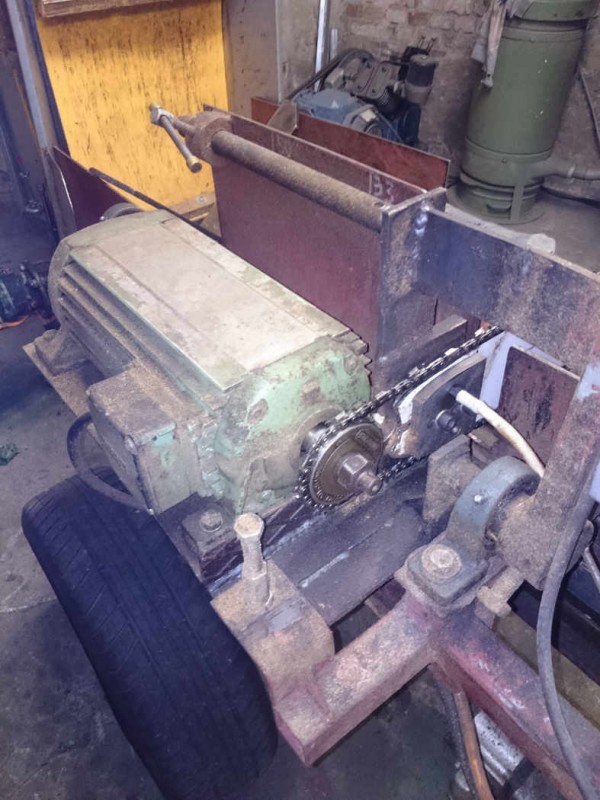

Habe selbst einen 6kW / 2900 U/min Flachmotor von einer alten Avola Kreissäge für schmales Geld bekommen.



Motoren haben einen M20 Gewinde Zapfen, wo auch 20mm Innendurchmesser .404" Harvester Kettenräder rauf passen.

Hat 14 Zähne, komme zwar nur auf 12,6 m/s Kettengeschwindigkeit aber das passt Prima.

Die große Hydrauliksäge kommt auch mit 13,16 m/sec hin.

http://www.stanley-hydraulik.de/diamant ... sagen.html

Bin von der Teilung .404 überzeugt, möchte meinen auch wenn das Holz mal was schmutziger ist, wird die Kette nicht so schnell stumpf, dafür halt ganz schön viel Späne.

MFG bashy
