Hallo suche nen Schaltplan für einen MF 135.
Kopie, CD, E-Mail....etc. würde mir schon genügen.
Hauptsache ich kann wieder anklemmen!
Danke im voraus....
Aktuelle Zeit: So Apr 05, 2026 12:55
Schaltplan Elektrik für nen MF 135
4 Beiträge
• Seite 1 von 1
Schaltplan Elektrik für nen MF 135
von hurgel » Sa Apr 11, 2009 2:14
- hurgel
- Beiträge: 41
- Registriert: Di Mär 13, 2007 21:41
- Wohnort: Ba Wü
von Schrauber » Mi Apr 15, 2009 16:05
Hallo,

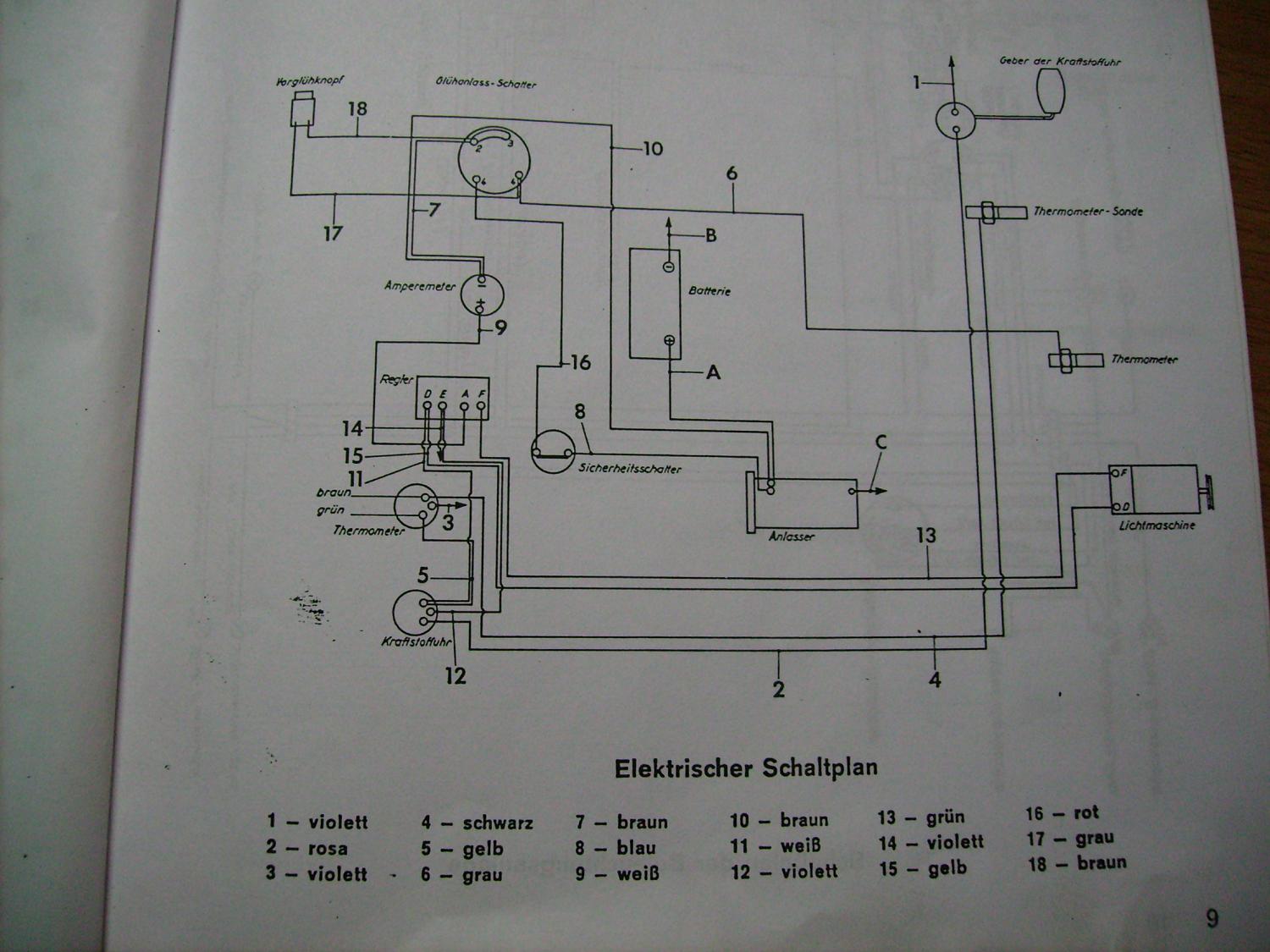

hier den gesuchten E. Schaltplan für MF 135.
Schrauber
Nachtrag,

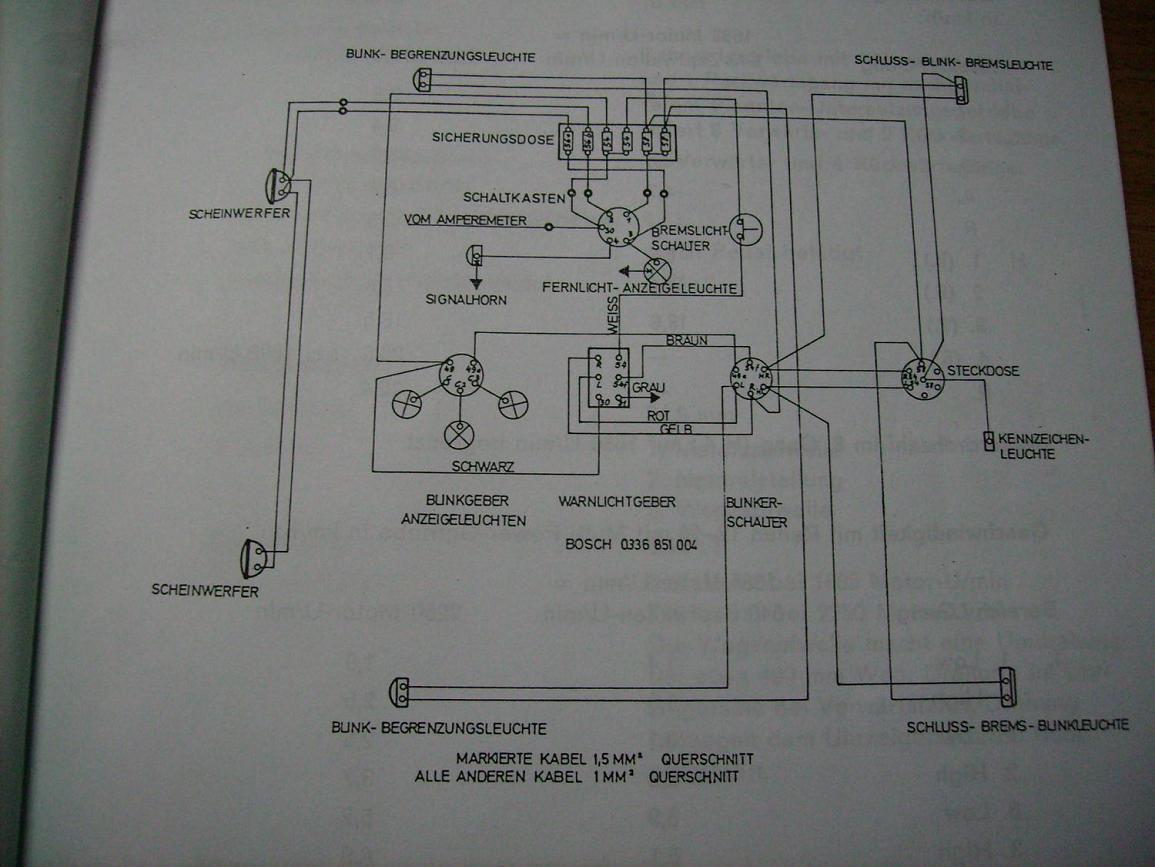

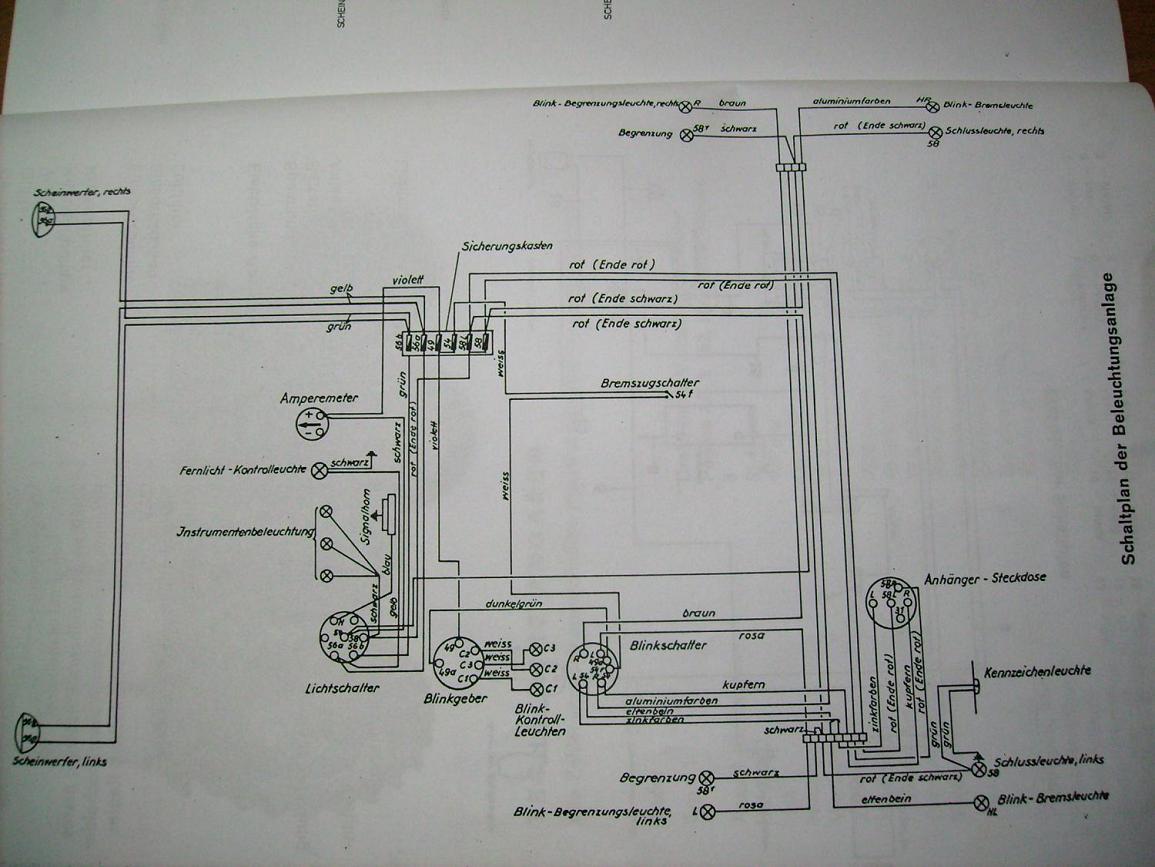

neue Bilder vom Schaltplan,
geht nicht besser
hier den gesuchten E. Schaltplan für MF 135.
Schrauber
Nachtrag,
neue Bilder vom Schaltplan,
geht nicht besser
- Dateianhänge
-
014.JPG- (181.54 KiB) 82-mal heruntergeladen
-
- 005.JPG
- (134.97 KiB) 71-mal heruntergeladen
-
- 004.JPG
- (143.04 KiB) 64-mal heruntergeladen
Zuletzt geändert von Schrauber am Mi Apr 15, 2009 20:34, insgesamt 2-mal geändert.
MfG
Schrauber
Nicht verzagen Schrauber fragen, geht nicht gibt's nicht.
Mobil: 017658993943 // 015774747501
Schrauber
Nicht verzagen Schrauber fragen, geht nicht gibt's nicht.
Mobil: 017658993943 // 015774747501
-
Schrauber - Beiträge: 2955
- Registriert: Mo Mai 28, 2007 11:36
- Wohnort: 27239 Twistringen Niedersachsen
von Falke » Mi Apr 15, 2009 19:09
Hallo Schrauber, Danke für die Mühe, auch von mir.
Kannst du bitte das Bild 001.jpg nochmal so fotografieren, dass man den
Schaltplanteil (nicht den Text) besser sehen kann.
Ich bräuchte das um Irmgard im Thread "MF 135 gibt keinen Ton mehr von sich"
helfen zu können ...
(Detail : Startsicherung in Verbindung mit dem Gruppenschalthebel)
Danke
Adi
Kannst du bitte das Bild 001.jpg nochmal so fotografieren, dass man den
Schaltplanteil (nicht den Text) besser sehen kann.
Ich bräuchte das um Irmgard im Thread "MF 135 gibt keinen Ton mehr von sich"
helfen zu können ...
(Detail : Startsicherung in Verbindung mit dem Gruppenschalthebel)
Danke
Adi
-
Falke - Moderator
- Beiträge: 26144
- Registriert: Mo Dez 15, 2008 20:15
- Wohnort: SüdOst-Kärnten, AUSTRIA
von Irmgard » Sa Mai 02, 2009 18:16
Hallo Adi,
ganz herzlichen Dank für deine Bemühungen rund um meinen MF 135.
Ju hu, er läuft wieder!
Es liegt/lag am Anlaßrelais.
Nun wurden 2 Kabel überbrückt und der "Gute" sprang sofort an.
ganz herzlichen Dank für deine Bemühungen rund um meinen MF 135.
Ju hu, er läuft wieder!
Es liegt/lag am Anlaßrelais.
Nun wurden 2 Kabel überbrückt und der "Gute" sprang sofort an.
Carpe diem
- Irmgard
- Beiträge: 130
- Registriert: So Jun 01, 2008 14:00
- Wohnort: NRW
