Schaltschema Deutz DX 90 und MF 275

von **Matt** » So Feb 26, 2006 13:22

Hi,

bräuchte bitte die Schaltschemen beider Schlepper...
Hab bei google leider nix gefunden..

Vielleicht kann mir von euch jemand weiterhelfen..

Vielen Dank

MfG Matt

von **Jonnyschrauber** » So Feb 26, 2006 15:33

Sevus

Hat dein Deutz seitenschaltung

Beim MF müsste das Schaltschema am Getriebedeckel stehen.
(da wo die Schaltung drinsteht

Ich hoffe ich konnte dir beim MF helfen.

Gruß vom Spessarträuber

von **Matt** » So Feb 26, 2006 15:46

Hi,

also die Schalthebel vom Deutz sind auf der Seite ja..

und das Problem beim MF ist das man es nicht mehr richtig lesen kann...

MfG Matt

von **MF-133** » So Feb 26, 2006 17:41

Wenn der MF etwa Bj 1980-83 ist hat er entweder 6 V plus 2 R mit
Vierganggrundgetriebe (H-Schema: 3 V + 1 R) und zweifach Nachschaltgruppe; das Getriebe gibts auch mit Lastschaltstufe "Multipower" an eigenem Schalthebel(= 12 V plus 4 R). Oder er hat 8 V plus 2 R, Fünfganggrundgetriebe mit zweifach Nachschaltgruppe. Das zweite Getriebe hat eine gute Abstufung, aber ein besch... Schaltschema: Abgewandeltes H: Oben die Gänge R 3 2 (in dieser Reihefolge) unten 1 und 4. Später gab es von MF auch ein Zwölfganggetriebe mit Vierganggrundgetriebe und DREIFACH Nachschaltgruppe. Ich glaube aber, das das in die 200 und 205 Typen noch nicht eingebaut wurde. MFG

von **Matt** » So Feb 26, 2006 17:51

also der MF hat zwei Schalthebel, beim linken der beiden ist hinen Rückwärts und vorne Vorwärts( weiß aber nicht ob schnell oder langsam) und der linke halt für 1,2,3,4... usw

von **MF-133** » So Feb 26, 2006 19:56

Hat der linke Schalthebel zwei oder drei Positionen?
Schalt er wirklich Vorwärts- und Rückwärtsgänge?
Hat der Schlepper zwei oder drei Schalthebel?
Ich vermute, dass es sich doch um das Gruppengetriebe mit 12 Gängen handelt. Ist es wirklich ein MF 275 oder ein 274 oder 273? MFG

von **Matt** » So Feb 26, 2006 20:11

der linke glaub ich hat 3, Rückwärts und 2 Vorwärts.
der Schlepper hat 2 Schalthebel..

Ich glaub schon das es ein 275 war...

sind ja beide nicht meine, bin nur gestern kurz damit gefahren.

von **Jonnyschrauber** » So Feb 26, 2006 20:20

Servus

Soweit ich weiss ist der linke Hebel für die Gruppe und der rechte für die Gänge.
Bei der Gruupe müsste hinten links Rückwärts sein und davor Gruppe eins. rechts hinten müsste schnelle Gruppe sein und vorne die 2. Gruppe.

Zum Deutz: Der Deutz hat vier Gänge und 3 Vorwärtsgruppen (kurze Hebel). Ich meine die Rückwärtsgruppe ist sogar vorne.

Gruß vom Spessarträuber

von **Matt** » So Feb 26, 2006 20:23

Jonnyschrauber hat geschrieben:Servus

Zum Deutz: Der Deutz hat vier Gänge und 3 Vorwärtsgruppen (kurze Hebel). Ich meine die Rückwärtsgruppe ist sogar vorne.

Gruß vom Spessarträuber

genau, das weiß ich noch, weißt du auch wie die genau verteilt sind...

gibts da irgendwo ein Schaubild?

von **Fendt 610 LSA** » So Feb 26, 2006 21:42

tut mir leid es klappt nicht wie ich es will

von **Matt** » So Feb 26, 2006 21:59

Fendt 610 LSA hat geschrieben:tut mir leid es klappt nicht wie ich es will

wenn Du ein Schaubild hast könntest Du es mir auch per mail schicken

Matthias2682@web.de

von **Heiliger Mann** » So Feb 26, 2006 22:07

DX 90 hab ich auch schon mit 5 Gängen gesehn!

Gruppen sollten so aufgebaut sein:

oben links -> Rückwärts

unten links -> M (Acker)

oben -> H (Strasse)

unten -> L (Kriechgang)

von **Matt** » So Feb 26, 2006 22:25

@Heiliger Mann

super Danke weißt Du auch noch wie die Gänge 1-4 angeordnet sind?

MfG Matt

von **Heiliger Mann** » So Feb 26, 2006 22:38

1ter oben links, 2ter unten links, 3ter oben rechts ect. ect.

von **beberto** » Mo Feb 27, 2006 0:09

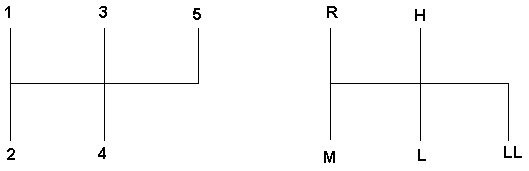

DX 90 :
