Hallo zusammen,

ich habe mir diesen Herbst eine Maschinenhalle gebaut und bin nun auf der Suche nach Herstellern für Schiebetore.
Bevor ich Schienen, Beschläge usw. von diversen Onlinehändlern kaufe und den Rahmen selber schweiße und am Ende wahrscheinlich fast gleich teuer komme, wollte ich mal fragen ob hier jemand einen Hersteller kennt oder empfehlen kann.

Die Halle ist 21m lang, die Einfahrtshöhe beträgt 4,5m. Es sollten 3 Schiebetore a 7m x 4,6m verbaut werden. Jedes Tor soll auf einer Schiebe laufen, damit man immer 2 Einfahrten frei hat.

Wenn hier jemand einen Tipp hat wäre ich sehr dankbar.
Raum Stuttgart, Ostalb, Hohenlohe

Vielen Dank im Voraus
Krombierasalat

Krombierasalat hat geschrieben:Hallo zusammen,

ich habe mir diesen Herbst eine Maschinenhalle gebaut und bin nun auf der Suche nach Herstellern für Schiebetore.
Bevor ich Schienen, Beschläge usw. von diversen Onlinehändlern kaufe und den Rahmen selber schweiße und am Ende wahrscheinlich fast gleich teuer komme, wollte ich mal fragen ob hier jemand einen Hersteller kennt oder empfehlen kann.

Die Halle ist 21m lang, die Einfahrtshöhe beträgt 4,5m. Es sollten 3 Schiebetore a 7m x 4,6m verbaut werden. Jedes Tor soll auf einer Schiebe laufen, damit man immer 2 Einfahrten frei hat.

Wenn hier jemand einen Tipp hat wäre ich sehr dankbar.
Raum Stuttgart, Ostalb, Hohenlohe

Vielen Dank im Voraus
Krombierasalat

Wie willst du die denn auf der Straße transportieren ?

...indem es mehrere Einzelsegmente sind

... die dann im verzinktem Zustand zusammengeschweißt werden.

...die dann im verzinkten Zustand verschraubt werden...

Moin,

na, wenn die Maße schon feststehen, wird es mit den Toren 'von der Stange' schwierig.

Dann kommt ja nur eine örtliche Schlosserarbeit in frage.

Was ist denn mit den Windlasten ?
Wie werden die Tore unten gehalten ?


Olli

Hast auch schon über ein sektionaltor nachgedacht? Kommt warscheinlich billiger als ein holzschiebetor. Zumindest war es bei meinem bekanntem so, bin aus allen wolken gefallen als ich die preise zu den holzschiebetoren gehört hab.
Also wenn holzschiebetore dann lohnt sich das mein ich nur wenn man die selber baut.

Das Forum steht zu dem Thema voll und wurde auch ordentlich ausdiskutiert.
Auf die Preise kann man nur mittlerweile 30 % gegenüber 2019/2020 aufschlagen

Hallo,

Sektionaltore gehen leider nicht, da die Halle hier einen spitzen Winkel hat und so die Sektionaltore schräg aus der Halle laufen würden..
Rolladentore wären möglich, kosten aber in dieser Größe zwischen 6500 und 8000 Euro pro Stück...

Schiebetore aus Holz wären hier zu schwer.
Ich hätte gerne ein Gestell aus Rechteckprofilen (Alu oder Stahl), wo dann ein Trapezblech aufgeschraubt wird.
Da würde dann ein Tor so 350-400kg wiegen, was auch noch mit den errechneten wirkenden Kräfte gehen würde. Außerdem baut so eine Konstruktion deutlich schmaler wie Holz

Danke für Eure bisherigen Antworten

Moin,

bei den Windlasten reden wir von 0,8 x 7,00 x 4,60 = 25,76 kN je Tor.

Von dem geht die Hälfte in die oberen Führungsschienen und die Hälfte in die Bodenführung.

So zum Vergleich:
F = 25,76 x 100 = 2'576 kg Horizontallast

Da muss die Unterkonstruktion schon so stabil sein, daß sich nichts so verbiegt,
dass unten nix rausrutscht.
So ein Segel wird kürzer, wenn es aufgebläht ist !

Man muss sich die Größenordnung mal vor Augen halten.
Da soll ein großer PKW (2,6 to) auf einer 7,00 m breiten Brücke stehen,
die eine Stützweite von 4,60 m hat.
Dann darf sich die Brücke nur soweit durchbiegen, daß am Ende max. 2cm Verkürzung
vor dem Auflager stattfindet.
Also mal aus dem Bauch raus: Unter Profilen 80/80 wird das wohl nix.


Olli

Hmm hast vll mal ein bild von der halle? Ist das ein satteldach? Selber gebaut? Hast denn möglichkeiten sowas selber zu bauen aus Alu und blech? Bei trapezblech ists halt so wenn du die tore inneinanderschiebst verkratzen die schnell. Da müsstet auch iwas basteln. Ich würd ein grundgestell auf metall und mit holz verschlagen evtl falls die hütte auch aus holz ist

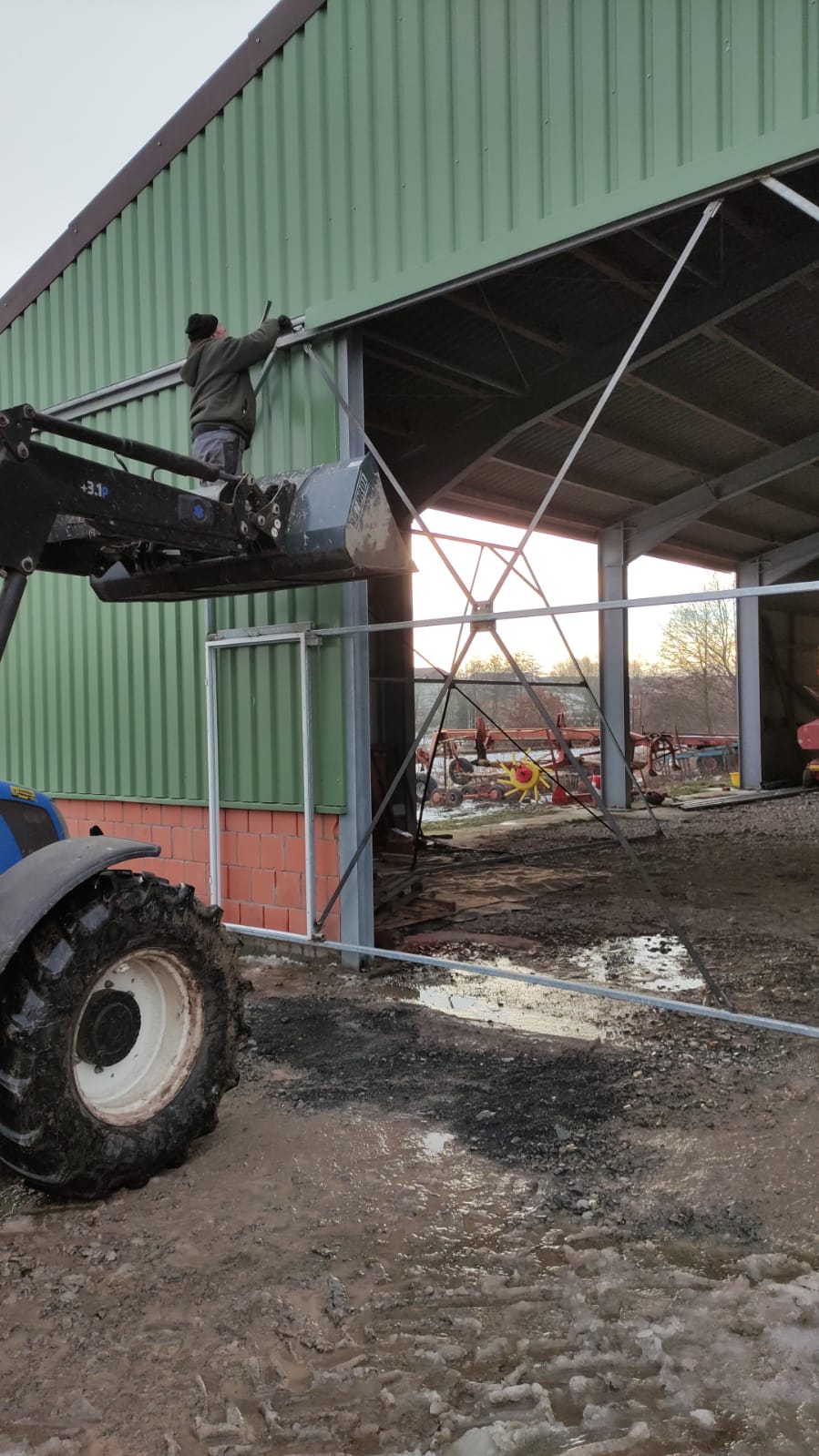

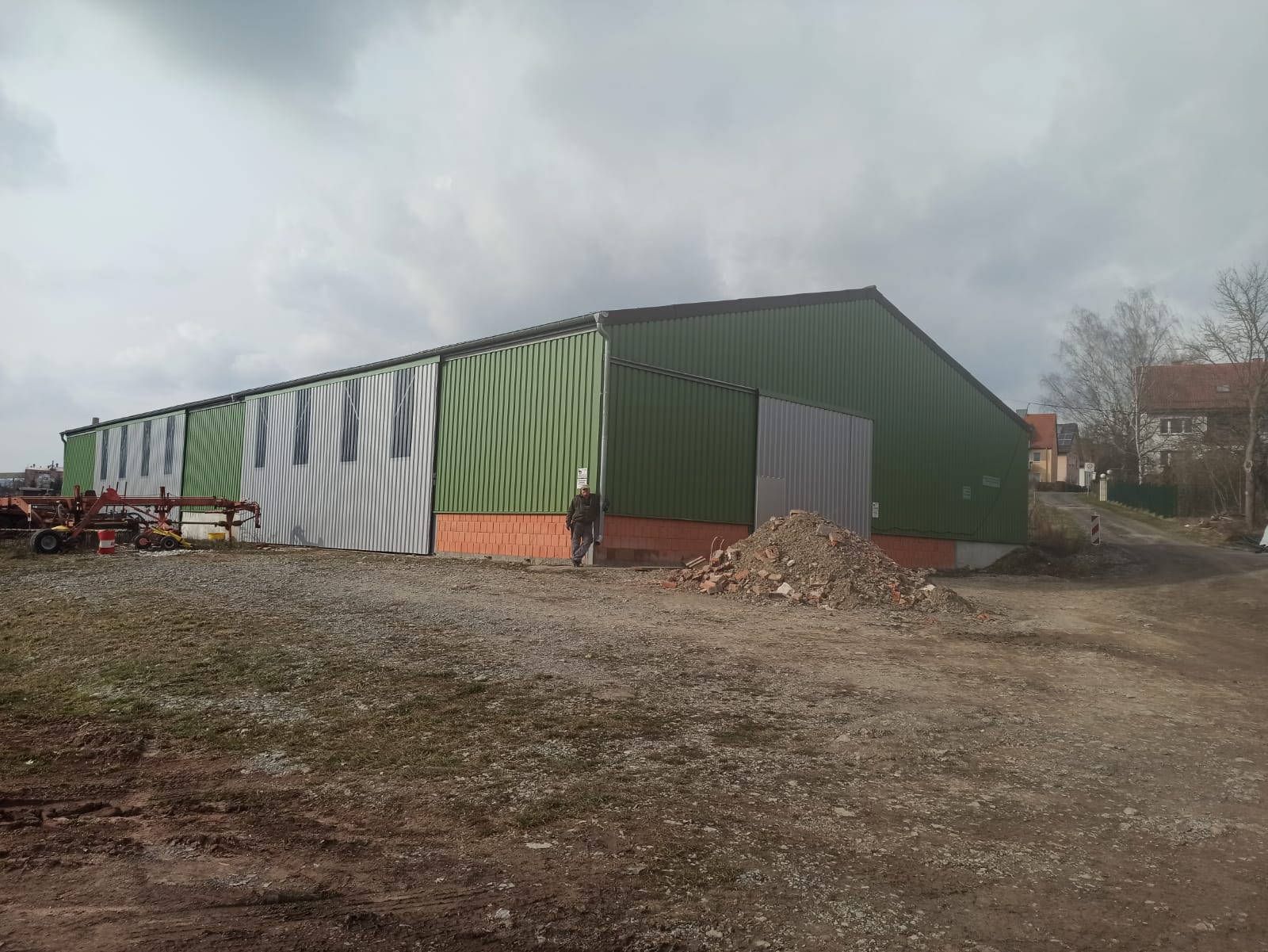

Die Toranlage haben wir uns selbst gebaut

Wie es andere vorher schon schrieben...
Regionale Metallbauer abfragen!
Da kommen gern mal überraschend günstige Angebote.
Wobei sich die Frage nach den 7 m Breite noch stellt, ob es nicht ev. auch 2 Torhälften/Öffnung genau so tun , die in der gleichen Schiene laufen.

PS.:
Der blaue Traktor sollte das mit der Schaufel als Arbeitsbühne nicht schon wieder zeigen.
Die BG hat manchmal Recht mit ihren Vorschriften.

Neo-LW hat geschrieben:Moin,

bei den Windlasten reden wir von 0,8 x 7,00 x 4,60 = 25,76 kN je Tor.

Von dem geht die Hälfte in die oberen Führungsschienen und die Hälfte in die Bodenführung.

So zum Vergleich:
F = 25,76 x 100 = 2'576 kg Horizontallast

Da muss die Unterkonstruktion schon so stabil sein, daß sich nichts so verbiegt,
dass unten nix rausrutscht.
So ein Segel wird kürzer, wenn es aufgebläht ist !

Man muss sich die Größenordnung mal vor Augen halten.
Da soll ein großer PKW (2,6 to) auf einer 7,00 m breiten Brücke stehen,
die eine Stützweite von 4,60 m hat.
Dann darf sich die Brücke nur soweit durchbiegen, daß am Ende max. 2cm Verkürzung
vor dem Auflager stattfindet.
Also mal aus dem Bauch raus: Unter Profilen 80/80 wird das wohl nix.


Olli

Mir haben oben ein Profil 60/40/4 genommen, für den Rest 40/40/3 und mit 40/3 Flachstahl abgestrebt. Das Trapezblech 35/207 und die Verstrebung halten das ganze mit 6.20 x 4.5 m und 300 kg Torgewicht.

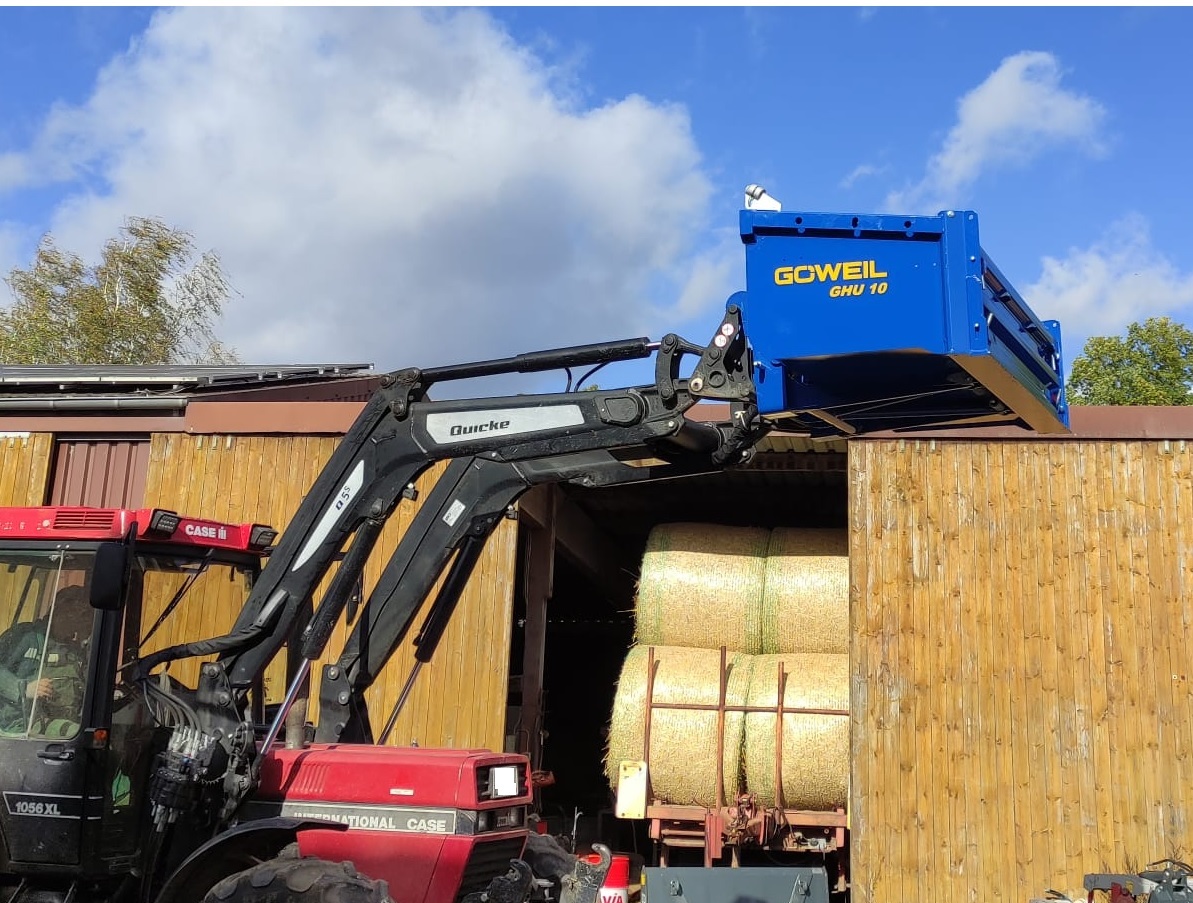

@langholzklauer : Mir haben mittlerweile eine als vorschriftsmäßige Arbeitsbühne modifizierte Göweil - Kiste.
Bis jetzt bin ich nur einmal tief gefallen, nachdem mich ein Bulle an die Stalldecke geworfen hatte, ansonsten bewege ich mich in der Höhe souverän und sicher.
