Schlang&Reichart Seilwinde

von **Zupfleine** » Sa Jan 03, 2009 21:29

Hallo alle zusammen,

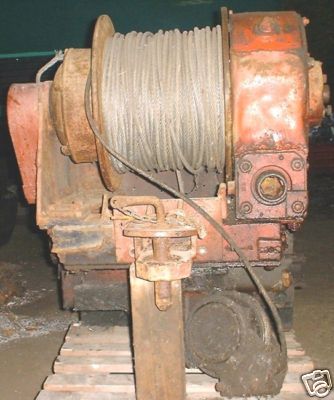

da ich mit meiner S&R Dreipunktwinde nicht so glücklich war,ich kam mit dem Polterschild nicht klar,habe ich mir nun heute eine S&R Festanbau gekauft.
Werde die Winde nun überholen und dann an meinen Eicher bauen.

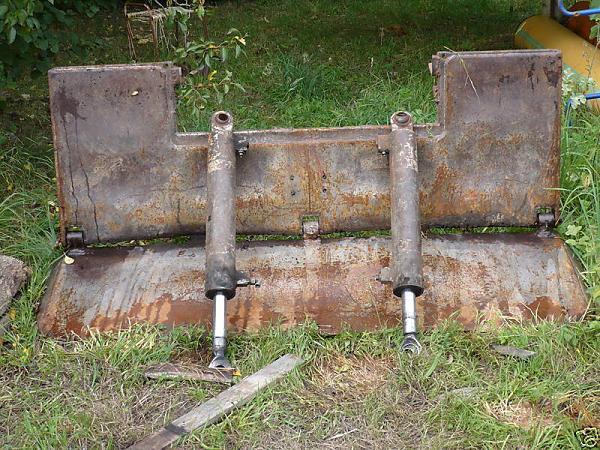

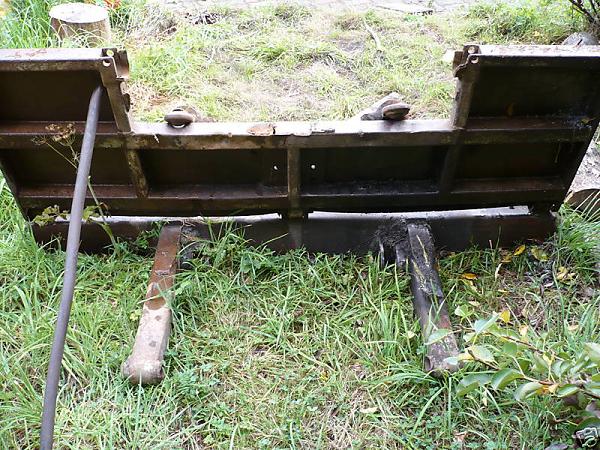

Als Bergstütze habe ich ein breites Schild von Nagel bekommen.
Ich hoffe diese Kombination funktioniert dann besser :-)

von **nk95** » Sa Jan 03, 2009 21:55

Servus, habe auch so eine Winde. Zieht 3,5Tonnen und ist baujahr 1965. Hat natürlich nicht die neusten BG bestimmungen. Ist aber ein Super Teil. War einmal an einem Hanomag fest Montiert. Habe sie umgebaut für 3Punkt. Kann leider keine Bilder zeigen, weil Ich mit den Einstellen nicht zurecht komme.

von **d320** » Sa Jan 03, 2009 22:11

Hallo
Bin auch immoment dabei eine Alte S&R winde mit 8,5t an meinen Deutz D40 an zu bauen.
Die Winde hatte der Vorbesitzer mit einer Dreipunkt aufnahme versehen, ader im Dreipunkt war die Winde einfach zu schwer ( Ca 750 Kg) für den D40 ich denke nach dem Umbau wird das ein super gespann sein.
@ Zupfleine:
Willst du die orginal Anbauplatte von S&R verwenden oder was eigenes bauen ( Anbauplatte war ja bei der Winde aus e-bay nicht dabei)
Bei interesse kann ich dir von unserer Arbeit Bilder zukommen lassen.
MFG Kevin

von **MANKarl** » Sa Jan 03, 2009 22:44

Hallo

Hier mal ein paar Bilder meiner S&R Winde
Habe mir sie als Aufsteckwinde zurechtgemacht.
So lässt sich dann auch der Dreipunkt weiter nutzen
[img][img]http://img296.imageshack.us/img296/7192/srwinde003lu7.jpg[/img]
[/img]
[img][img]http://img75.imageshack.us/img75/1057/srwinde004ab4.jpg[/img]
[/img]
Die Arbeit damit ist überhaupt kein Vergleich zu einer Dreipunktwinde, hatte vor her eine Tajfun 3,5 tonnen Dreipunkt.
Die alte S&R zeit 5,5 tonnen und der Schlepper steht wesentlich sicherer.

von **eifelwurm** » So Jan 04, 2009 22:39

Hallo!

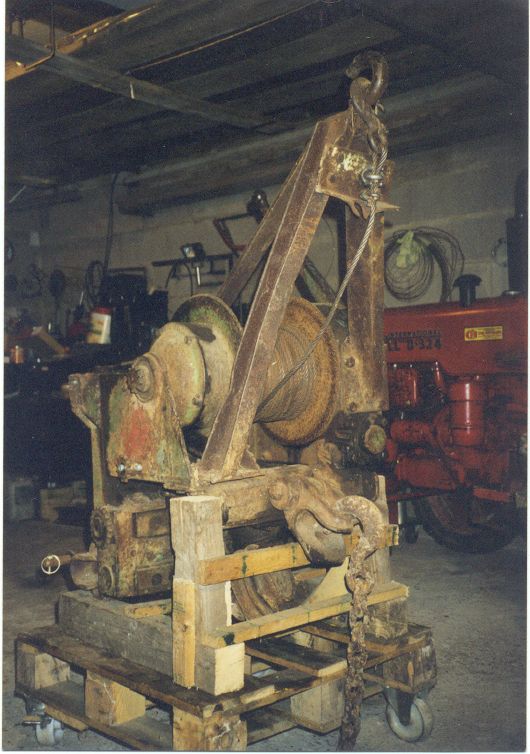

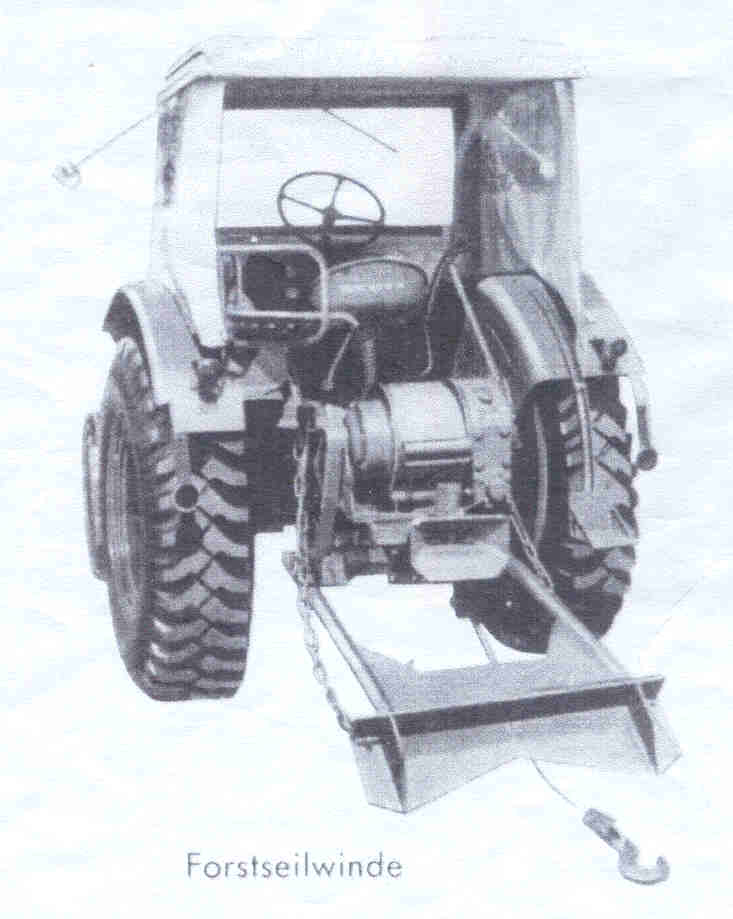

Hier ein Bild im Orginalzustand.Vieleicht kann es helfen.
Ich bin auch eine S&R6to. am aufbauen.

mfg Eifelwurm

von **eifelwurm** » So Jan 04, 2009 22:41

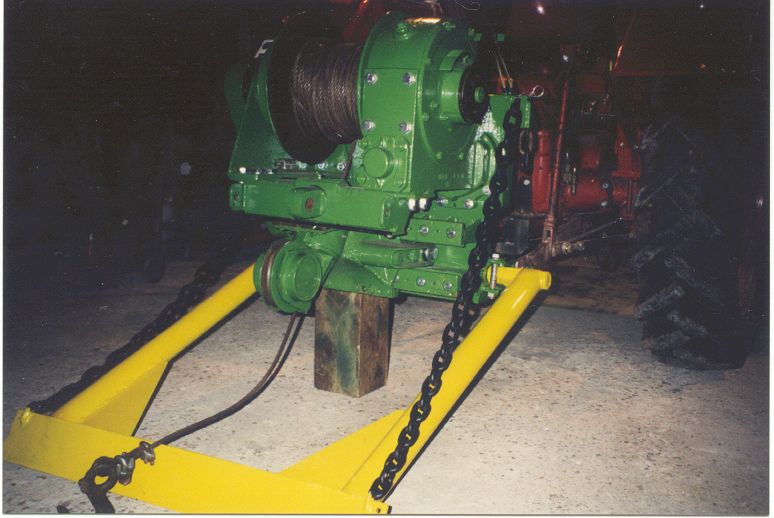

So weit der Aufbau!

von **Zupfleine** » So Jan 04, 2009 23:56

@Eifelwurm
Wirklich schön geworden. Ich werde meine aber erst mal nur durchschauen und dann im Sommer aufarbeiten.
Wollte auch mal schauen das ich noch ein Getriebegehäuse bekomme.
Das an meiner Winde wurde schon mal geschweißt.
Was verbirgt sich hinter der Abdeckung über dem Zapfwellenstummel?
Das ist ja bei mir ein Blech drüber

Hast Du Unterlagen über die Winde :oops:

von **d320** » Mo Jan 05, 2009 10:27

Hallo
Die Unterlage sowie die Ersatzleilliste kannst du bei S&R bekommen must denen nur den TYP der Winde durchgeben da schicken die dir die Unterlagen kostenlos zu.
MFG Kevin

von **eifelwurm** » Mi Jan 07, 2009 22:30

@ Zupfleine
Über dem Zapfwellenanschluß ist nur eine Anbaufläche, die Schrauben schützen nur die Gewindelöcher.
Unterlagen habe ich leider keine(wäre aber auch daran interesiert , kenne aber nicht die Type).

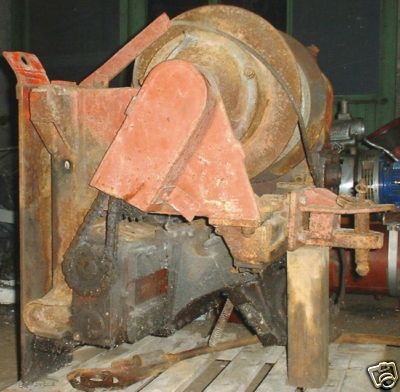

Hier noch ein Bild vor der arbeit.

von **Zupfleine** » So Jan 18, 2009 14:50

Hallo alle zusammen,

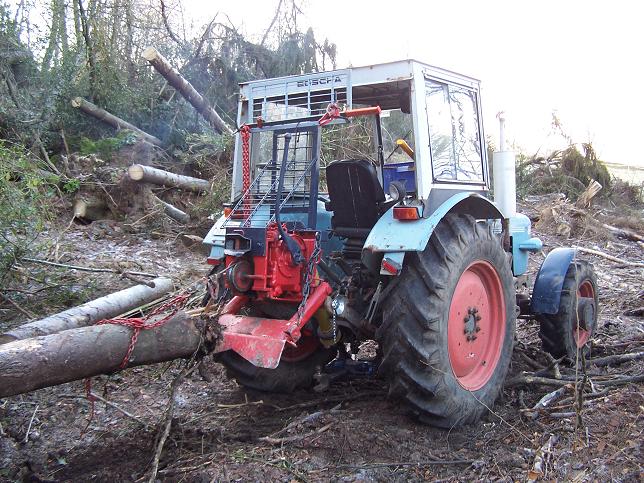

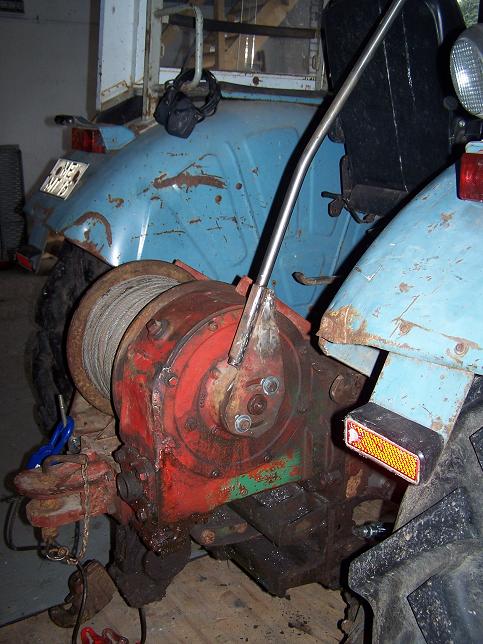

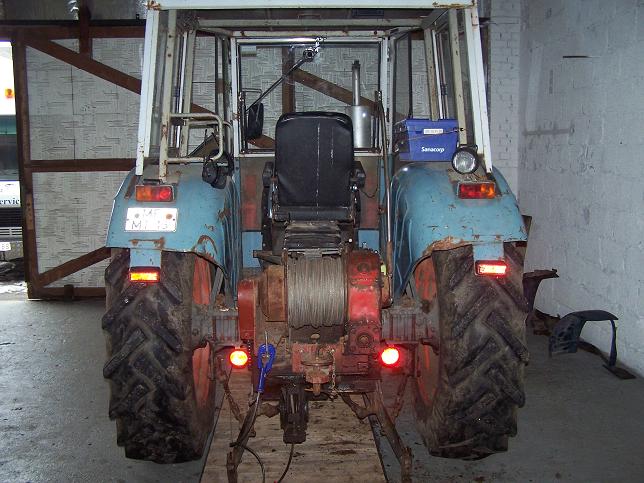

die Seilwinde ist nun an meinem Eicher montiert.
Jetzt muss ich nur noch schauen das ich die Bergstütze so geändert bekomme das sie an die Unterlenkeraufnahmen passt.
Ersteinmal soll sie nur über den Heckkraftheber betätigt werden. Wenn das so nicht funktionieren sollte werde ich auf doppeltwirkende Hydraulikzylinder umrüsten.
Die auf dem Bild mit abgebildeten Zylinder waren leider nicht mehr dabei.

Habe einen Nagel Forstaufbau für einen Deutz 4.70 mit gekauft und diesen nun abzugen. Bei Interesse bitte PN

von **HolzAlex** » So Jan 18, 2009 14:57

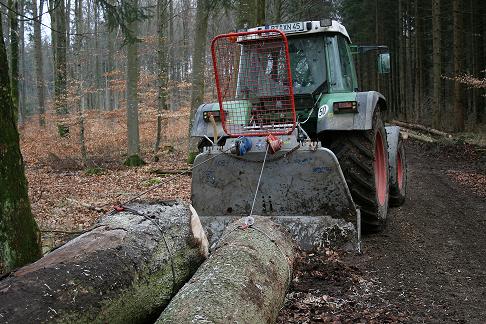

Wir haben jetzt seit 3 Jahren die Doppeltrommelwinde von Schlang mit einem 2,2 Meter breitem Schild und sind sehr zufríeden.

von **Zupfleine** » Mo Jan 26, 2009 17:37

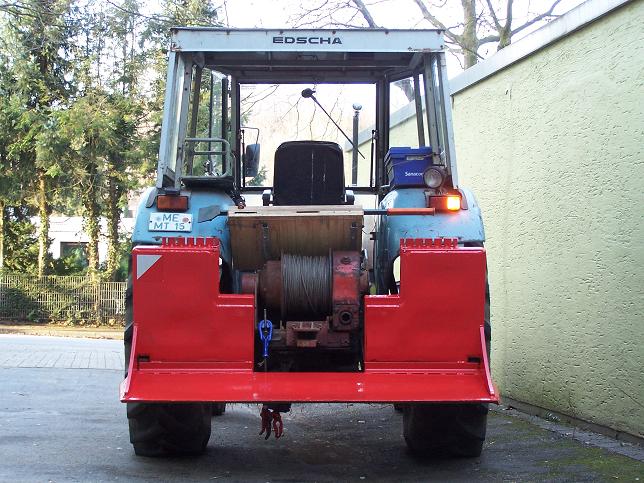

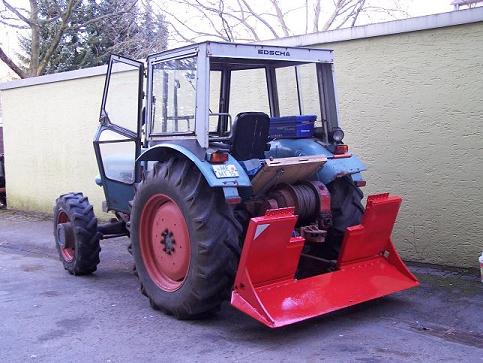

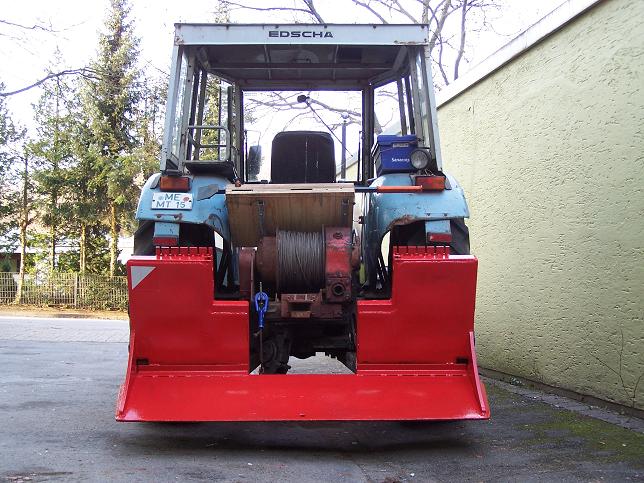

Habe es heute endlich geschaftt die Bergstütze fertig zu machen.

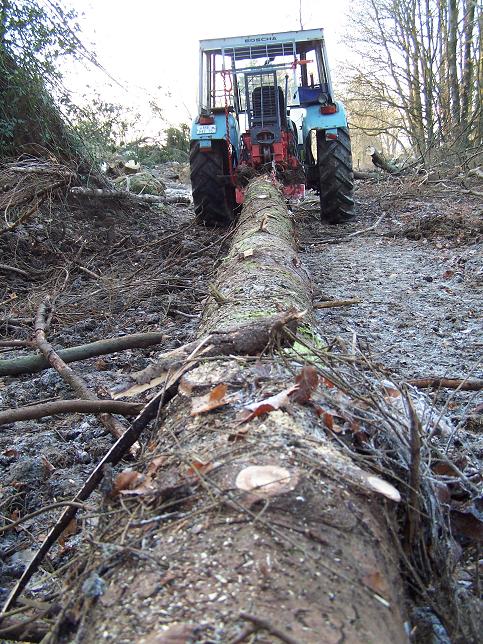

Morgen wird gefällt und Samstag wird gerückt.

Gruß Stephan

von **Shortcut** » Mo Jan 26, 2009 17:47

Hi,

sieht ja super aus...leider fehlt mir für sowas das handwerkliche Geschick (vor allem beim Schweissen haperts) und die teilweise notwendigen Kenntnisse.

Aber...wie wird die Winde eigentlich angesteuert? Ich hab keinen Hebel oder Seilzug gesehn, oder ist die schon Hydraulisch? Der Antrieb erfolgt ja über Zapfwelle oder?

Gruß
Carsten

von **Shortcut** » Mo Jan 26, 2009 17:47

Hi,

sieht ja super aus...leider fehlt mir für sowas das handwerkliche Geschick (vor allem beim Schweissen haperts) und die teilweise notwendigen Kenntnisse.

Aber...wie wird die Winde eigentlich angesteuert? Ich hab keinen Hebel oder Seilzug gesehn, oder ist die schon Hydraulisch? Der Antrieb erfolgt ja über Zapfwelle oder?

Gruß
Carsten

von **Euron** » Mo Jan 26, 2009 21:11

Eine Saubere Arbeit. Das hast du super hinbekommen,
S&R zeiht, das ist eine wahre Freude, auch wenn die Dinger inzwischen Uralt sind.
