Hallo zusammen,
ich habe ein Problem mit der Einstellung eines Schneidbrenners. Ich bekomme einfach keine saubere Flamme hin und frage mich, woran das liegt.

Hintergrund: Ich habe mehrere Schweisaufsätze auf das Griffstück bei denen auch alles einwandfrei funktioniert. Sauerstoff auf, Acetylen auf, zünden, Flamme einstellen, läuft.
Beim Schneidbrenner-Aufsatz klappt das aber nicht. Sauerstoff auf, Acetylen auf, zünden, Flamme versuchen einzustellen, Abknall, aus......

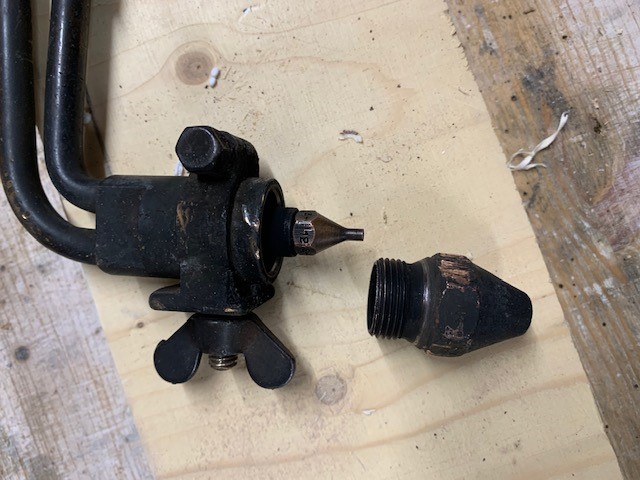

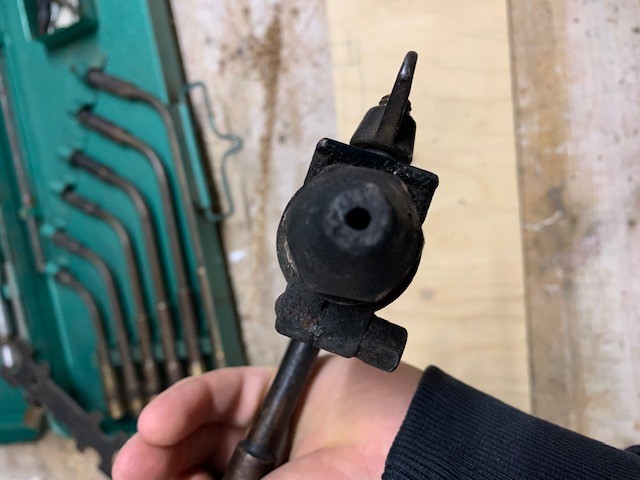

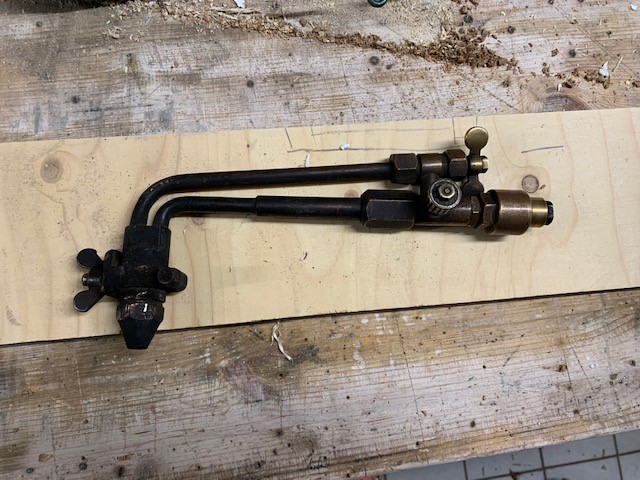

In dem Set sind mehrere Ringspalt-Düsen dabei. Hier mal ein Bild wie das auf dem Brenner aussieht.

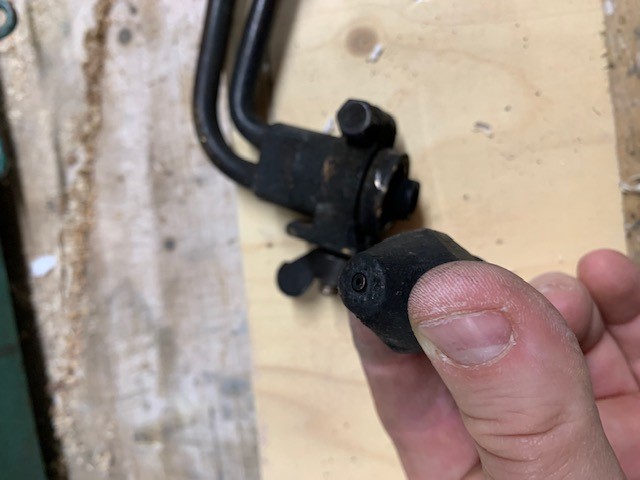

Jetzt frage ich mich, ob die innere Schneidsauerstoffdüse nicht bündig vorne mit der Heizdüse sein sollte. Etwa so:



Oder gibt es da einen anderen Trick, wie man den Brenner sauber auf die neutrale Flamme einstellen kann? Vielleicht hat auch jemand so ein Teil in seiner Werkstatt und kann mit einen Rat geben.....

Danke schonmal und Grüße
Stefan

Ja klar, wie im letzten Bild sollte das aussehen. Offenbar passen die Düsenteile nicht zusammen.
In den Kästen ist manchmal eine Tabelle mit der Zuordnung der Düsen zur Materialstärke - sicher auch online zu finden.
Brennschneiden ist eine Kunst für sich, wenns klappt eine prima Sache.

Hallo,
es ist zwar ein paar Jahrzehnte her als ich mit Schweißbrennern gearbeitet habe, aber vielleicht hilft dir der Link hier:
https://www.topagrar.com/dl/2/9/5/0/2/4 ... _12_03.pdf

Mir scheint, dein Brenner hat sein früheres Leben auf dem Schrottplatz verbracht, der sieht ja grausig verdreckt aus. Den würde ich zurest einmal außen und innen reinigen (lassen!!!) und Dichtungen erneuern. Die Düsen kann sollte man mit einer Düsennadel durchziehen oder besser erneuern.
Gruß

Danke für die Hinweise. Die Düsen sind freigängig (mit Düsennadeln gereinigt).
Wahrscheinlich werde ich mal neue Düsen kaufen. Wobei es mich schon wundert, warum die innere Schneidsauerstoffdüse und die Heizdüse außen nicht vorne bündig abschließen. Der Brenner ist gebraucht gekauft und war so wie er ist zusammengebaut. Hat vielleicht jemand einen ähnlichen Brenner und kann das nochmal bestätigen, dass die Düsen vorne bündig sein müssen?

Hallo Stefan
Meine Bemerkung über den äußeren Zustand sollte keine Kritik an dir sein. Aber gerade, da du ihn gebraucht kauft hast würde ich ihn mal checken lassen und alle Dichtungen erneuern lassen. Ist es bekanntes Produkt wie Messer Griesheim oder Zinser? Vielleicht kennst du jemand, der in einem Betrieb arbeitet wo sich jemand auskennt

Ich habe das auch nicht als Kritik aufgefasst. Ich glaube das ist ein Zinser Brenner. Aber sicher bin ich mir nicht.
Ich habe mich auch nochmal schlau gemacht und rausgefunden, dass die Schneidsauerstoffdüsen bei Propan Brennern kürzer sind. Bei Acetylen sollten diese vorne eben sein. Kann mir also nur vorstellen, dass Propan Düsen in dem Brennen verbaut sind. Wundert mich aber, da original bei dem Set eine Acetylen Flasche dabei ist.

Moin,

Saugprobe gemacht ?


Olli

Das Zurückschlagen der Flamme kann auch am nicht korrekt eingestellten Gasdruck liegen.
Bei den Propanschneidbrennern kann auch die Heizdüse etwas länger sein, somit können die gleichen Schneiddüsen wie bei Azethylen verwendet werden.
Ich habe mir erlaubt mal eines deiner Fotos zur besseren Anschaulichkeit etwas zu verändern. Der Abstand X ist bei Propan-Heizdüsen größer. Schau mal nach, ob auf dieser Heizdüse irgendwo ein "P" oder ein "A" eingeschlagen ist.
Gruß Yogi

Moin,

also, Ringdüsen verwendet heute keiner mehr.
Man nimmt Schlitzdüsen.

Sauerstoffdruck gemäss Tabelle Werkstoffdicke einstellen.
Sauerstoffheizdüse aufdrehen.
Dann die Saugprobe machen.
Dann Acetylen aufdrehen.
Brener muss zünden.

Knallt er ab, passt die Saugprobe nicht.
Brenner reparieren lassen, oder verschrotten.

Achtung, es gibt verschiedene Schneiddüsen je nach Werkstoffdicke.
Meine Messer-Griesheim Svhneidbrenner können bis 300 mm schneiden.
Es gibt aber 5 verschiedene Düsen dafür.
Der Aussenring ist immer der gleiche.



Olli

Einspruch Herr Schweißingenieur, es gibt von Messer Griesheim sehr wohl unterschiedliche Heizdüsen. Einmal für Materialstärken von 3 bis 100 mm und dann von 100 bis 300 mm.

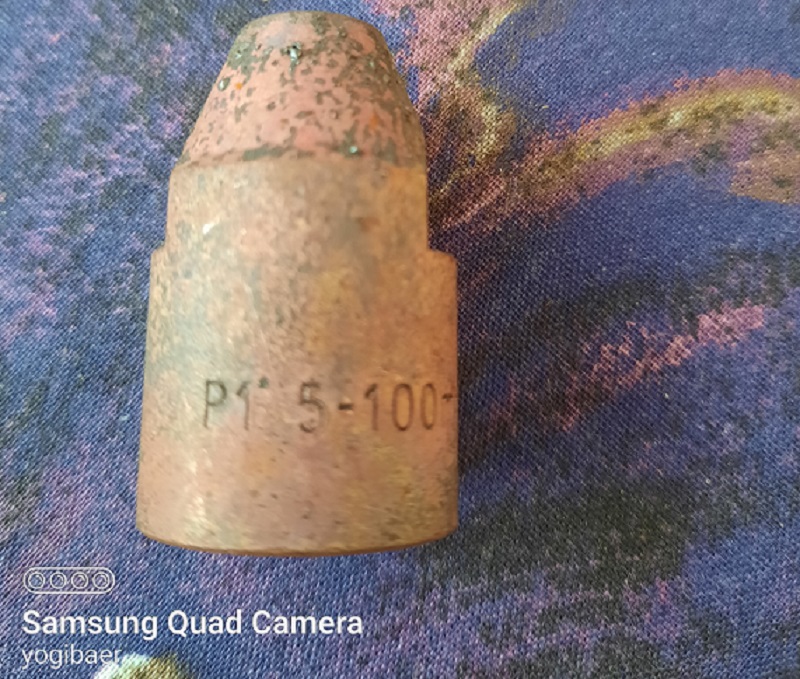

Hier das Bild einer Heizdüse Propan 5 bis 100 mm von MWW.
Gruß Yogi

Ich werde nachher mal die Saugprobe machen. Wenn ich das richtig verstehe wird dadurch überprüft, ob der Sauerstoff auch Acetylen "mitreist" und somit das Gasgemisch passt oder?
Also wenn ich neue Düsen kaufe, dann auf jeden Fall Schlitzdüsen nehmen oder?
Ein "A" oder "P" habe ich auf der Heizdüse nirgends gefunden. Die ist aber wohl mit der Rohrzange auf und zugedreht worden und daher ziemlich zerschunden.
Es steht nur noch H1 drauf und die Angabe 3-100 mm.
Könnt ihr mir denn gute Schlitzdüsen für den Brenner empfehlen? Passen die Gewinde laut einer Norm oder muss ich darauf achten?!

Moin,

es kann gut sein, dass das ein Zinser-Brenner ist.

Dann braucht man auch Zinser-Düsen dazu.

Ich würde beide neu kaufen.
O.K. bei gefühlten 10,- EUR dürfte das zu verschmerzen sein.

Bei meinem Messer-Griesheim sehen die Düsen ganz anders aus.
Sowohl bei Schneidbrenner, als auch beim Fugenhobel.

Also den Brenner prüfen, dann zum Fachhandel und die passenden Düsen ausprobieren
und kaufen.

Es gibt einen sooooo schicken Mehrmaulschlüssel.
Damit kann man die Düsen wechseln, und die Schäuche an- und abschrauben.
Die 5,- EUR würde ich auch investieren.
Düsenwechsel mit der Rohrzange machen die in Indien und Pakistan.


Olli

Hallo Stefan,

geh mit dem Brenner in ein Fachgeschäft, dort wird man ihn kennen und die passenden Düsen liefern. Dann lässt er sich wieder gescheit einstellen, und die Schnittkanten werden scharf und sauber. Die paar Euro sind gut angelegt.
Vorher überlegen, ob Du mit Propan oder Acetylen brennen willst. Beides hat Vor- und Nachteile.

Gruß Reinhard

Moin,

Kobold59 hat geschrieben:Hallo Stefan,

Vorher überlegen, ob Du mit Propan oder Acetylen brennen willst. Beides hat Vor- und Nachteile.

Propan ist billiger, darf man aber nicht im Tunnel (Keller) verwenden.
Acetylen wird heisser, kann man also besser mit arbeiten.

Die Schrottis nehmen nur Propan.
Da kommt es ja auf eine Handbreit Abweichung nicht an.


Olli
