Hallo,

ich will einen Kellerraum abgraben. Der Abraum soll schräg (ca. 45°) über einen Wand- und Boden-durchbruch, auf Eimern nach oben zur Schubkarre.
Die Öffnung wird gut 1 * 1,5m. Man kann dort keine sperrigen Teile, wie ein Förderband, hinbringen, es muss am Eisatzort zusammengebaut werden.

Ich dachte an U-Schienen mit Schlitten, wie im Video. Eine elektrische Winde habe ich. Für die einmalige Verwendung, ist mir der Bauaufwand aber fast zu hoch.

https://www.youtube.com/watch?v=vP-81HY33X0
Bei einer Holzrutsche mit irgendwas am Seil, könnte man großzügig mit der Genauigkeit sein und es bleibt kein Alteisen. Hier habe ich nur Bedenken, dass es nach hinten kippen könnte. Vielleicht ist es nur eine Frage des Schwerpunktes.

https://www.youtube.com/watch?v=0dDfBdG2anM

Was meint ihr....
Reicht es primitiv mit Holz?
Gibt es was Einfacheres?

Hallo!

Ich hab mir aus 3 Schienen von einem Schrägaufzug einen gebaut. Einzelnen Schienen bekommt man bei Ebay recht günstig. Seilweinde hat 200 kg Tragkraft.

Hab damit die Hälfte der Dachziegeln vom Haus damit verfahren. Letztes Jahr mein PV Module damit hoch gehoben. Ich würde das Teil nicht mehr hergeben. Durch die 3 Stücke a 2 m ist das Ganze auch gut zu Lagern.

Danke,

das wäre eine flexible Lösung, die man immer wieder nutzen könnte.

Das Video mit der Sackkarre hat mich drauf gebracht, eine kleine Krangabel mit Rädern zu bauen.
Wenn ich den Winkel möglichst steil Stelle, denn schwebt die Last eher, als auf Rädern gezogen zu werden, dadurch verlieren die Räder und ihre Führung an Bedeutung.

Hans_B hat geschrieben:Danke,

das wäre eine flexible Lösung, die man immer wieder nutzen könnte.

Das Video mit der Sackkarre hat mich drauf gebracht, eine kleine Krangabel mit Rädern zu bauen.
Wenn ich den Winkel möglichst steil Stelle, denn schwebt die Last eher, als auf Rädern gezogen zu werden, dadurch verlieren die Räder und ihre Führung an Bedeutung.

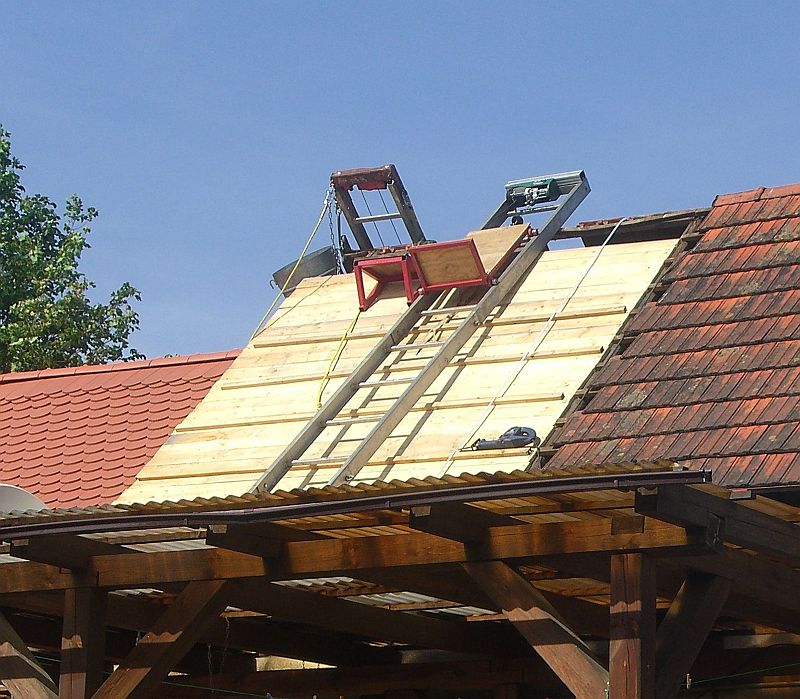

5m Aluleiter, Laufwagen drauf und oben den E-Motor mit Winde fetich.

Hallo!

Schrägaufzug-Bauvorschlag für Puristen. Mit netzunabhängigen Antrieb ...







Die Bilder stammen von hier.

Gruß F

Danke, für die Hilfe.

Das ist nun herausgekommen:


Ich bin noch am Graben des Wanddurchbruches, die Schräge aus Holzbohlen kommt erst später. Die 4 Bockrollen hinten sollen sich der Schräge anpassen, vorne hab ich noch 2 Lenkrollen angeschweißt, damit es bei Bedarf gerade stehen kann und verschiebbar ist. Es passen nur 4 20L Eimer drauf.
Leider kommt der angebliche 300/600kg Aufzug, mit reichlich Bruchsteinen, an seine Grenze. Ich werde die Umlenkrolle nutzen müssen.
Insgesamt ist das Ding erstaunlich gut ausbalanciert. Selbst wenn man einen Eimer runter nimmt, entsteht nur eine geringe seitliche Schieflage.

Hallo,

hat jemand aus einer Alu-Leiter bzw. Schiebeleiter und einem E-Seilzug schon mal so einen Schrägaufzug gebaut oder Bilder dazu?

Über "diy ladder hoist roof" findet man bei Youtube einiges.
https://www.youtube.com/watch?v=A389TF4sH9A

Manche Konstruktionen erscheinen sehr provisorisch. Wenn dann wollte ich es stabil. Ein Problem bei professioneller Bauweise sind die Räder, die am besten wie Eisenbahnräder geformt sein sollten. Ich hab keine günstigen gefunden, nur einmal sehr teure Ersatzräder für Profigeräte. Die Leiter sollte möglichst breit sein und einen kantigen Rahmen für die Räder haben.

Eine Deutsche Bastelseite:
http://www.bastelrobi.de/leiteraufzug.html

Was willst Du denn damit machen?

Ab 2000€ scheint es die Profigeräte gebraucht zu geben, da darf ein Eigenbau nicht viel kosten, weil man sich dann fast ein Gebrauchtes mit jemanden zusammen kaufen kann. Wenn man die Leiter, die Winde und den Kleinkram neu kaufen muss, dann sind 500€ schnell weg und man kommt nur 3-5m hoch.

Mein Aufzug packt jetzt 6 Eimer. Die Seilrolle musste frisch aufgespult werden, da er nicht wegen des Gewichts abgeschalten hat, sondern wegen einer Sicherung an der Seiltrommel.
