Hallo kann mir hier jemand helfen,suche eine Möglichkeit bei meiner Eigenbauwinde,das Seil so auf zu wickeln,das es sich einfach von rechts nach links wickelt und umgekehrt.Leider wickelt sich alles in der Mitte auf,und manchmal untereinander.Es handelt sich um eine Heuaufzugwinde der Fa.Alfa.(Bitte nicht gleich schreien,ob ich lebensmüde bin,Habe die Winde seit 3Jahren in Gebrauch und ziehe nur bis Dm 20cm)Habe schon die Suche benutzt, aber nichts gefunden.
vielleicht hat jemand so was schon gebaut,oder in Gebrauch.
Danke schon mal im voraus.
Xaverl

Hallo,

Ich versuche mal was hochzuladen wie das Tieger gelöst hat.
Es ist eine schematische Zeichnung aber vllt bringt es dir ja was.


Gruß

http://www.docma.vr.it/attachments/061_VF150.pdf

Die WInde hat so eine Wickelautomatik leider sieht man das nicht en Detail...

babfe hat geschrieben:

Badener hat geschrieben:Hallo,

Ich versuche mal was hochzuladen wie das Tieger gelöst hat.
Es ist eine schematische Zeichnung aber vllt bringt es dir ja was.


Gruß

So ist das meiner Meinung auch bei unser Pfanzelt gelöst. Frage mich nur, wie der Arm sauber nach links und rechts geht. Das habe ich selbst noch nicht ergründet.

Das ist eigentlich einfach. der folgt der natürlichen bewegung des Seils (sortiert als nichts). Wenn das Seil sich auf der Trommel auftürmt geht es automatisch irgendwann ich eine Richtung.

Gruß

Vielleicht hilft das ja weiter

Danke Badener für die Zeichnung,steige aber leider noch nicht ganz dahinter,ein Foto währ hilfreicher.
Die Lösung von Stefan 74 wär gut,aber wo krieg ich so ein Teil her?
danke schon mal für die Antworten,vielleicht gibts ja noch welche

xaverl hat geschrieben:Danke Badener für die Zeichnung,steige aber leider noch nicht ganz dahinter,ein Foto währ hilfreicher.
Die Lösung von Stefan 74 wär gut,aber wo krieg ich so ein Teil her?
danke schon mal für die Antworten,vielleicht gibts ja noch welche

Du hast ja ein glück.

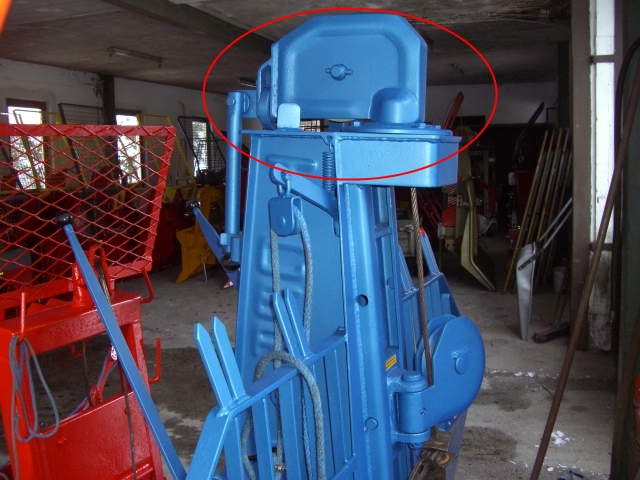

Ich hab noch ein Foto der Fa. Holzknecht die mir mal so eine alte Tiger- Winde angeboten hat.



Gruß

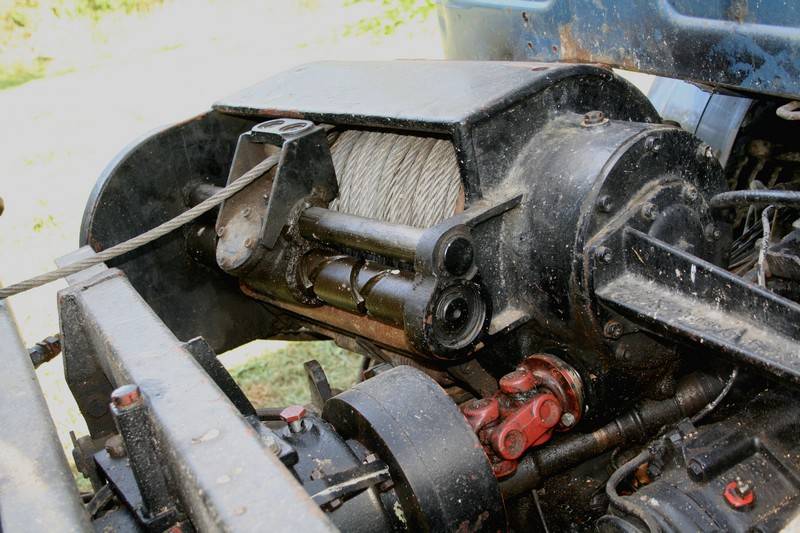

Ich denke, die Nachrüstung einer Seilspulvorrichtung, wie auf dem Bild vom Unimog, würde den Preis/Wert deiner Heuaufzugwinde
weit übersteigen. Du brauchst dazu eine starke Kreuzgewindespindel mit Kugelumlaufmitnehmer, passend zum Seildurchmesser -
und du musst die Spindel im richtigen Untersetzungsverhältnis zu Seildurchmesser und Trommelbreite antreiben ! Sehr Aufwändig .

Warum wohl haben geschätzte 95 % aller Forstseilwinden keine 'echte' Seilspulvorrichtung - weil es zu teuer käme.
Ziehst du regelmäßig das Seil auf ganzer Länge aus und wickelst es unter starkem Zug wieder auf, damit es dicht an dicht aufliegt ?

Adi

das Seil wird schon manchmal ganz ausgezogen,trotzdem wickelt es sich unter Last immer in der Mitte auf.
@Badener das Foto wäre gut wenn die Abdeckung abgebaut wäre.

xaverl hat geschrieben:das Seil wird schon manchmal ganz ausgezogen,trotzdem wickelt es sich unter Last immer in der Mitte auf.
@Badener das Foto wäre gut wenn die Abdeckung abgebaut wäre.

Mir gehört diese Winde nicht folglich kann ich auch kein anderes Bild einstellen.
Was interessiert dich genau, dann kann ich es dir beschreiben.

Wie hast du das mit der Seilführung gelöst?
Hast du ein Rollenfenster oder gehst du über gelagerte Umlenkrollen?
Ich schätze, dass das eizige Problem von dir der Abstand zw. Trommel und Seileinzug ist.
Vergrößere den Abstand von Seileinlauf zu Trommel und deine Probleme sind gelöst.

Gruß

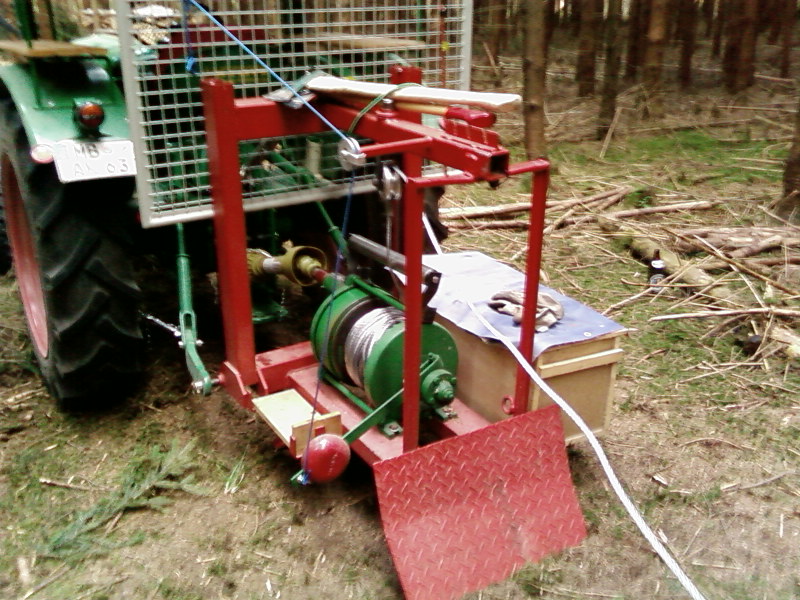

Hallo Badener hier mal ein Bild von der Winde.Du meinst ich soll mit der Einlaufrolle höher gehen? Abstand von der oberen Einlaufrolle zur Winde sind ca.40cm.Wie hoch soll ich gehen? mindestens
Danke

xaverl hat geschrieben:Hallo Badener hier mal ein Bild von der Winde.Du meinst ich soll mit der Einlaufrolle höher gehen? Abstand von der oberen Einlaufrolle zur Winde sind ca.40cm.Wie hoch soll ich gehen? mindestens
Danke

Hallo,

Das ist sehr wenig. Ich würde mindestens 1m machen, es wird aber dann eine 2. Seileinlaufrolle notwendig werden um das Kippmoment niedrig zu halten.

Grüße,
Gottfried

gogof hat geschrieben:

xaverl hat geschrieben:Hallo Badener hier mal ein Bild von der Winde.Du meinst ich soll mit der Einlaufrolle höher gehen? Abstand von der oberen Einlaufrolle zur Winde sind ca.40cm.Wie hoch soll ich gehen? mindestens
Danke

Hallo,

Das ist sehr wenig. Ich würde mindestens 1m machen, es wird aber dann eine 2. Seileinlaufrolle notwendig werden um das Kippmoment niedrig zu halten.

Grüße,
Gottfried

Hallo,

das ist richtig, die renomierten Hersteller haben alle einen Abstand von Trommelachse zu Oberer Einlaufrolle von 81cm(Panter) bis 117cm(Farmi) die hochgelobte Taifun hat einen Trommelabstand von 101(EGV60 AHK). Allerdings haben die Winden keine so breiten seiltrommel wie du eine hast. D. H. du müsstest eigentlich noch weiter weg um die gleiche Wickelqualitat zu bekommen.

Die Rolle die du oberhalb deiner Seiltrommel hast verschlechtert die Wickelqualität zusätzlich. Ich würde dir empfehlen ein relativ hohes rückeschild zu bauen und dann über eine Obere Umlenkrolle die ca 1m von der Trommel entfernt sich befinden sollte direkt ohne zusätzliche Rolle auf die Trommel zu gehen. Natürlich solltest du dann Für starken Zug noch eine Zweite untere Umlenkrolle besitzen um das zuvor angesprochene Hebelmoment zu verringern. Manche Hersteller setzen für Ihre Winden zusätzlich eine Seilanpresswalze an der Trommel ein um die Wickelqualität zu verbessern. Außerdem solltest du das Seil von Zeit zu Zeit schmieren.

Ich hoffe es hilft dir weiter.

Gruß

Hallo,
der Winkel des einlaufenden Seiles sollte nicht mehr als 4Grad von der Flucht abweichen. Dies entspricht einem Abstand von 7x Trommelbreite zur Umlenkrolle.
Also die Umlenkrolle höher setzen und unten eine weitere Umlenkrolle hinzufügen.

Die Seilwickelvorrichtungen mit Kreuzgewindespindel sind nicht für Schrägzug geeignet.

mfG Herbert
