Hallo Gemeinde,

Frage an alle die eine Schlagpresse für 11 - 12mm Taluritklemmen haben.

Was für einen Durchmesser hat die Bohrung des Presswerkzeuges (wenn man die beiden hälften ganz zusammen hält)?

Gruß
WB

Diese Seite beantwortet Alles!!!
http://www.seile.com/bro_dt/casar_endverbindungen.pdf
Super oder? und man kann das Gesenk prima selber bauen!
Brennholz Jürgen

Hallo Jürgen,

danke, das ist perfekt.
Auf Seite 34 steht was ich brauche.

Gruß
WB

Ja es ist wirklich alles drin S 42 Flämisches Auge
BJ

Klasse PDF

Hab vorhin auch im Vorbeigehen meinen Klotz gemessen. Laut Einstanzung ist er für 10-14mm Durchmesser geeignet und hat ein rundes Loch mit 25mm.

Danke Wiso.

Ich werde den Klotz mit 25mm bohren und dann mit einem dünnen Sägeblatt aufsägen. Dann müsste ich gut mit den geforderten 24mm Pressmaß bei ner 12er Klemme hinkommen.

@Jürgen
Ja danke. Das Flämische Auge kenne ich vom Goldberg.

Gruß
WB

Hallo, ich hänge gerade am gleichen Thema und leider gibt es in dem Link oben auf Seite 34 in der Tabelle keine Überschriften. Habe ein 10er Seil. Wie groß muss die Bohrung der Schlagpresse dafür sein? Wäre super wenn mir jemand weiterhelfen könnte.
Grüße
Stefan

Erstmal Talurit Klemmen besorgen. Sonst musste nacharbeiten.
Bohrdurchmesser muss größer sein als die schmale Seite vom oval der Klemme.

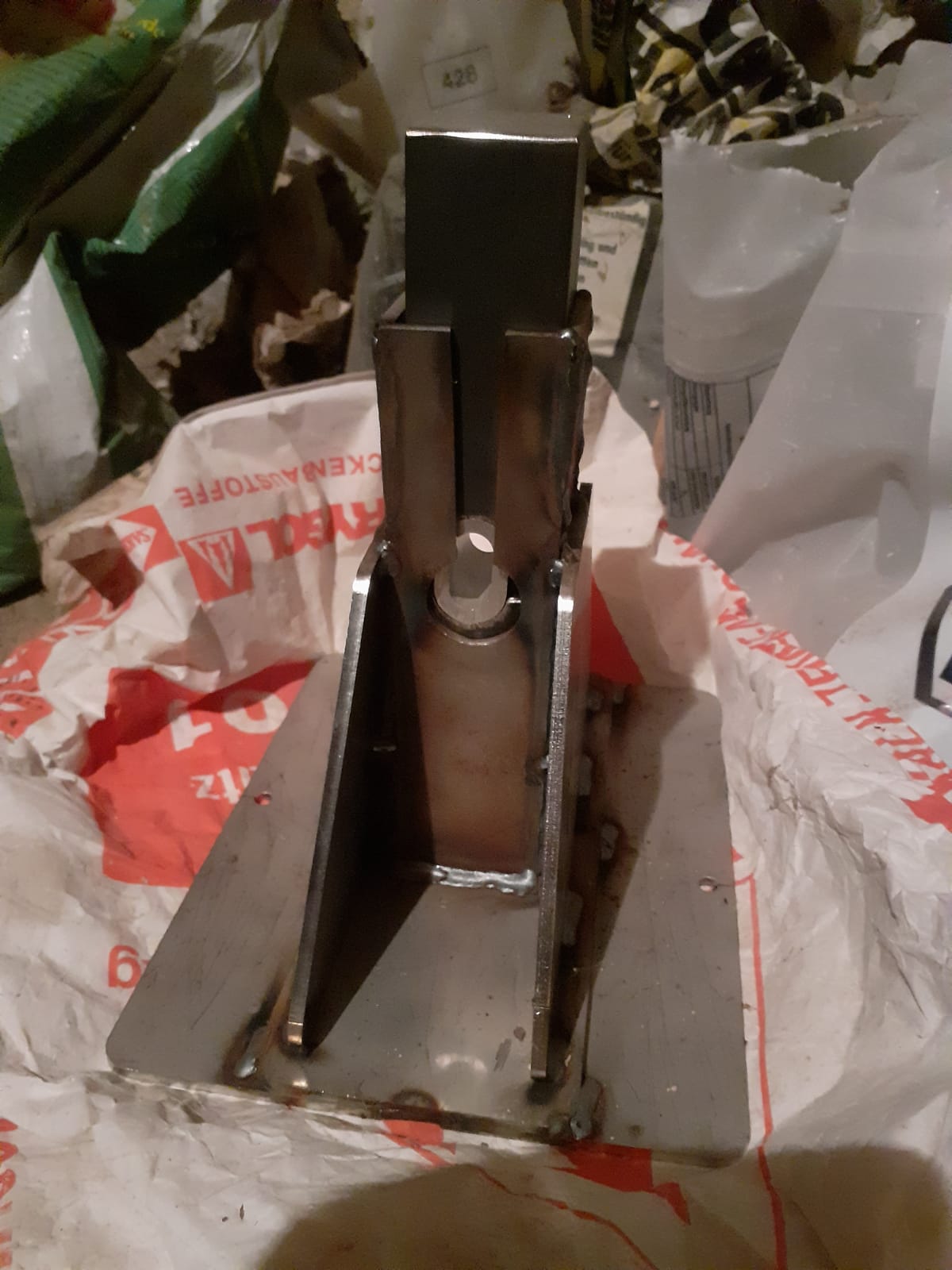

Habe auch mal eine gebaut. Für Notfälle...
Wobei bei meinem Eigenbau (Restekiste) die Einsätze wechselbar sind.
Schöne Ostern

denke so 20mm Bohrung müsste passen bei 10er Seil.

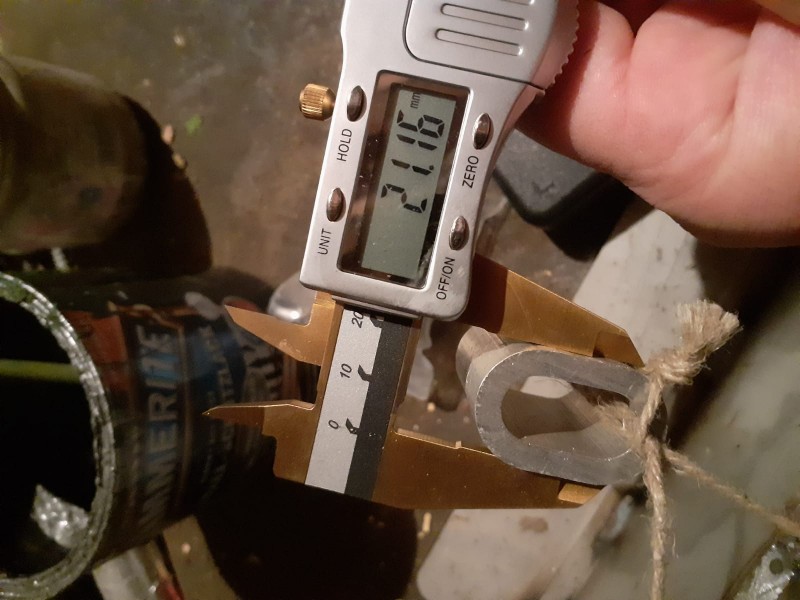

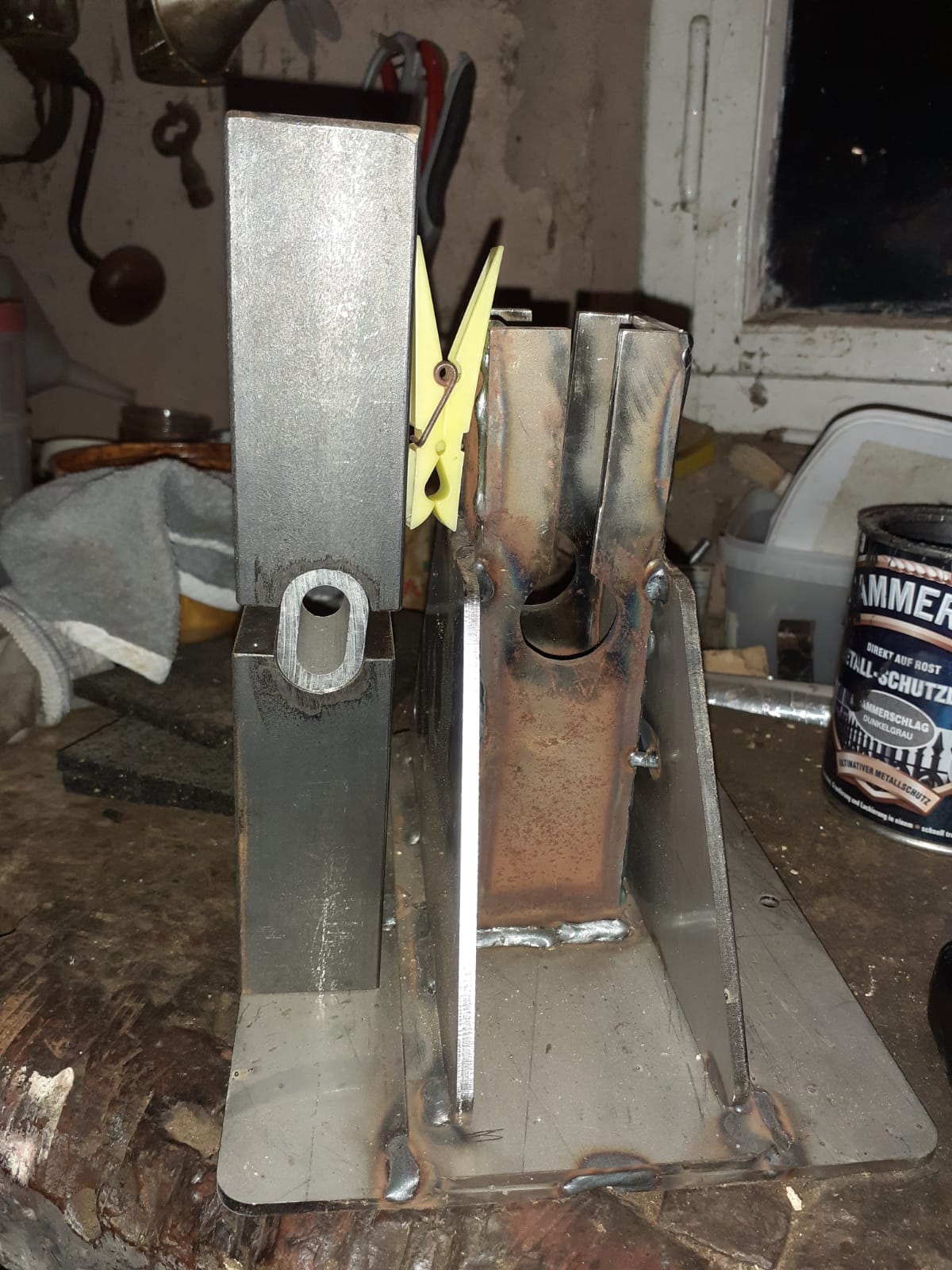

Mal eben paar Bilder gemacht. Die grossen Klemmen für 9er verdichtete Seile haben 21,2mm. Habe noch kleinere Klemmen für normale 8er Seile 15,5mm.
Bohrung wurde in 22mm gemacht
Bisher nicht gebraucht da Seilschloss an Winde ist

Hallo esco!
Die Idee mit Schlagvorrichtung selbst zu machen ist gut. Aber das Entscheidende ist rein die Innenbohrung u. was ihr für eine Seilverbindung ihr macht.
Der mögliche fallweise Aussengrat ist noch zu entfernen!
Ich z.B. mach nur Halbspleis-Verbindungen (Flämischer Auge) u. habe unlängst bei Grube bestellt, mir konnte die Sekretärin zu meiner Verwunderung, komplett Auskunft geben über die Dimensionen (Aufmaße).
Mein nächster Versuch wird mit einer 10-12 To.hydr.Handpresszange durchgeführt, mit 6 Kant-Einsätzen. Hatte in der Firma mit viel Press CU. Hülsen zu tun.

mfg.Steyrer8055

Natürlich würde nur mit Flämischen Auge gearbeitet werden.
Da nur eine Schlaufe mit Klemme verpressen ja nicht halten kann.
Wären ja Presskräfte von 100Tonnen notwendig...

Hallo,
ich habe mal gelesen, dass die Klemmen bei "normalen" Seilen in 1 Nummer größer gewählt werden sollten -> für ein 10er Seil eine 11er Klemme.
Bei hochverdichteten Seilen dann nochmal eine Nummer größer -> also für ein 10er hochverdichtetes Seil eine 12 er Klemme.
Ist das richtig? Hat denn jemand eine 12er Klemme und könnte für mich Messen, welche Bohrung man dafür machen muss? Ich würde mir dann auch gerne eine Schlagpresse selbst herstellen. Danke schonmal...

Ich habe mal gemessen.

Mein Windenseil hochverdichtet hat ca. 10,8mm Durchmesser.

Ich verwende Seilklemmen der Größe 12 (Flämisches Auge gespleißt). Die Klemme hat die Innenmaße 13x26mm; Außenmaße: 23,3x36,3mm; 42,2mm lang;

Laut meiner Tabelle ist die Klemme 12 für folgende Seildurchmesser zu verwenden:
Normales Stahlseil: von 10,6 bis 11,6mm
Verdichtetes Stahlseil: von 10,0 bis 10,9mm

Mein Preßwerkzeug hat folgende Maße:
Außen 60 x 60mm; größte Öffnung der Halbschalenaufnahme waagrecht: ca. 24,5mm; Senkrecht wenn beide Backen sich berühren: ca. 22,8mm
Das heißt, die Halbschalen sind in der Höhe minimal verkürzt.

Das bedeutet (theorethisch):
Wenn man ein 24mm Loch in ein 60x60mm Vierkant Vollmaterial bohrt und das dann mit einem nur 1,2mm breiten! Sägeblatt aufsägt, hätte man das passende Werkzeug für die Klemmengröße 12

Anmerkung:
Ab und zu verpresse ich damit auch mal 10er Stahlseile mit Klemmengröße 11. Dafür habe ich mir kleine Einlegebleche aus 1mm starken Edelstahlblech angefertigt. Auch das funktioniert einwandfrei.

Frage an die Kommunity:
Wenn man im Netz nach Schlagpressen sucht, sind für jeden Satz Preßwerkzeug meistens drei verschiedene Seildurchmesser angegeben. Zum Beispiel: 9-11mm; 12-14mm; 14-18mm.
Demnach könnte ich wahrscheinlich mein Presswerkzeug auch für Seildurchmesser von 9-11mm ohne Einlegebleche verwenden?
Das würde im Umkehrschluß bedeuten, daß drei unterschiedliche Preßklemmengrößen mit dem selben Werkzeug verpreßt werden dürfen?
Das kann ich eigentlich nicht wirklich glauben.

Hallo,
Danke für deine sehr ausführliche Erklärung und Messung. Durch sowas kommt man wirklich weiter. Ich überlege mir aktuell auch, welches Presswerkzeug ich denn nun brauche? 9-11 oder 12-14mm.
Welches verwendest denn du damit du auf deine gemessenen Maße kommst? Ich denke eine 9-11er oder? Obwohl du eine Pressklemme der Größe 12 verwendest oder?
Grüße
