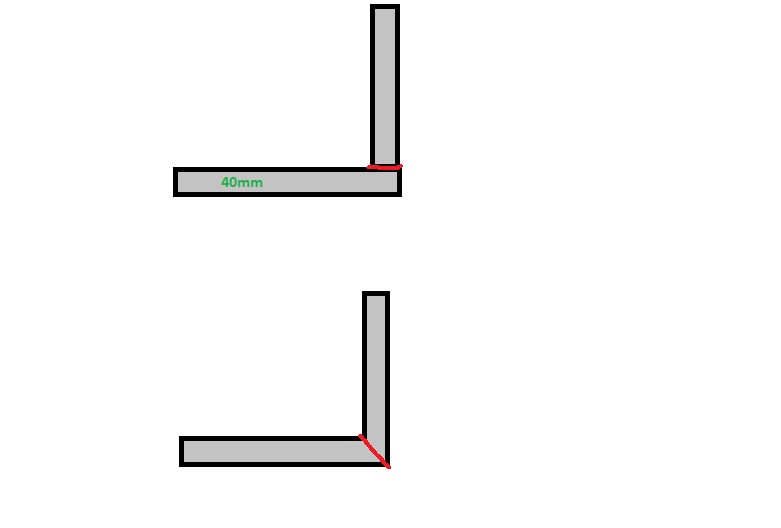

Hallo, kann mir jemand sagen wie ich Stahlbauhohlprofil am besten verschweiße. Das Profil hat Abmessungen von 40x60mm und hat Wandstärke von 8mm. Habe ein Bild angefügt welche beiden "Alternativen" zur verfügung stehen aufführt. Ist die erste Version, auf dem Bild 1 bei dem das eine Profil auf dem anderen steht die bessere Variante oder die Version bei dem beide Rohrenden im 45 Grad Winkel angeschnitten sind. Das Rote soll die Schweißnähte dastellen welche aussenherrum gehen.
Wenn die beiden Rohre miteinander verschweißt sind wird der dann entstandene 90 Grad Winkel zugbelastungen ausgesetzt daher noch die Frage nach eventuellen Ecken einschweißen oder andere gute vorschläge. Dazu auf Bild 2 die noch angedachte Versteifung oder bringt diese nichts?

Von woher wirken denn die Kräfte?

Die Platten werden rein garnichts bringen. Das sind in diesem Fall nur Angsteisen.
Die werden bei größerer Belastung einfach über der Verstärkung brechen.

Schneide es auf 45° und schweiße es dann zusammen.
Dann noch einen Winkel reinsetzen.

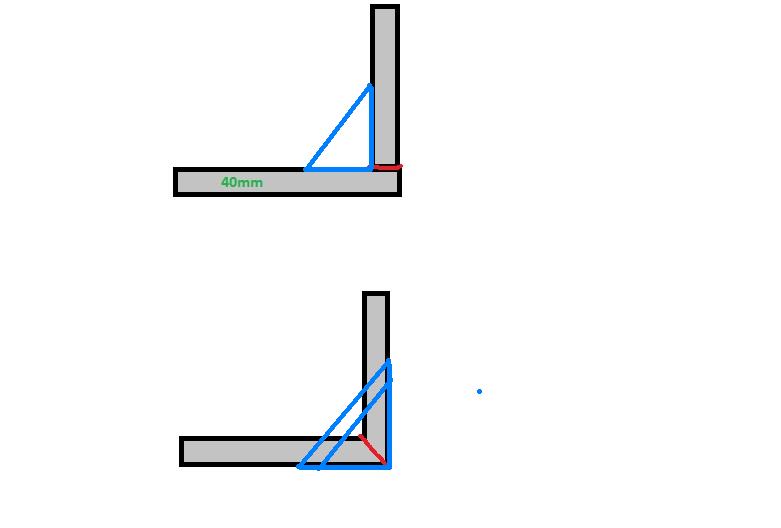

Verstärkung siehe geändertes Bild.

Wenn die Belastung nicht zu groß ist würde es auch ein Flacheisen tun (unten der 2te Strich)

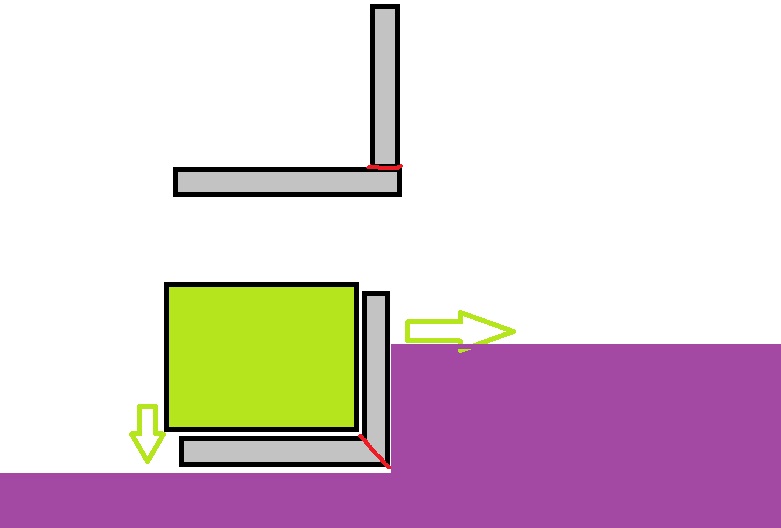

Hi, das mit der Versteifung funktioniert leider nicht da es eine art Palettengabel wird. Dort wo der Grüne Klotz ist bzw die Violette Fläche ist können keine Verstrebungen sein

Bild 1 ist das unter Bild 2 das obere, steht auch so an den Bildern

eine palettengabel für den frontlader?
das wird aus einfach zsammengeschweisten eisen niemals halten.
gabelstaplergabeln sind aus einem stück geschmiedet und gehärtet und das hat seinen grund.
spar dir die arbeit und das geld und kauf dir ne fertige gabel oder gebrauchte teile von einem stapler und baue sie um!

eine palettengabel für den frontlader?
das wird aus einfach zsammengeschweisten eisen niemals halten.
gabelstaplergabeln sind aus einem stück geschmiedet und gehärtet und das hat seinen grund.
spar dir die arbeit und das geld und kauf dir ne fertige gabel oder gebrauchte teile von einem stapler und baue sie um!

Warum soll das nicht halten?
Es gibt genug Kleinschlepper-Fl-Palettengabeln die so aufgebaut sind, Oder Palettengabeln fürn Dreipunkt .....
Es kommt nur drauf an Wieiviel er damit heben will.Sogar die ganzen Manuelle (Hoch)Hubwagen haben nur geschweißte Blechprofile..(Und das auch bis zu min.1600kg Hubkraft)
