Hallo!

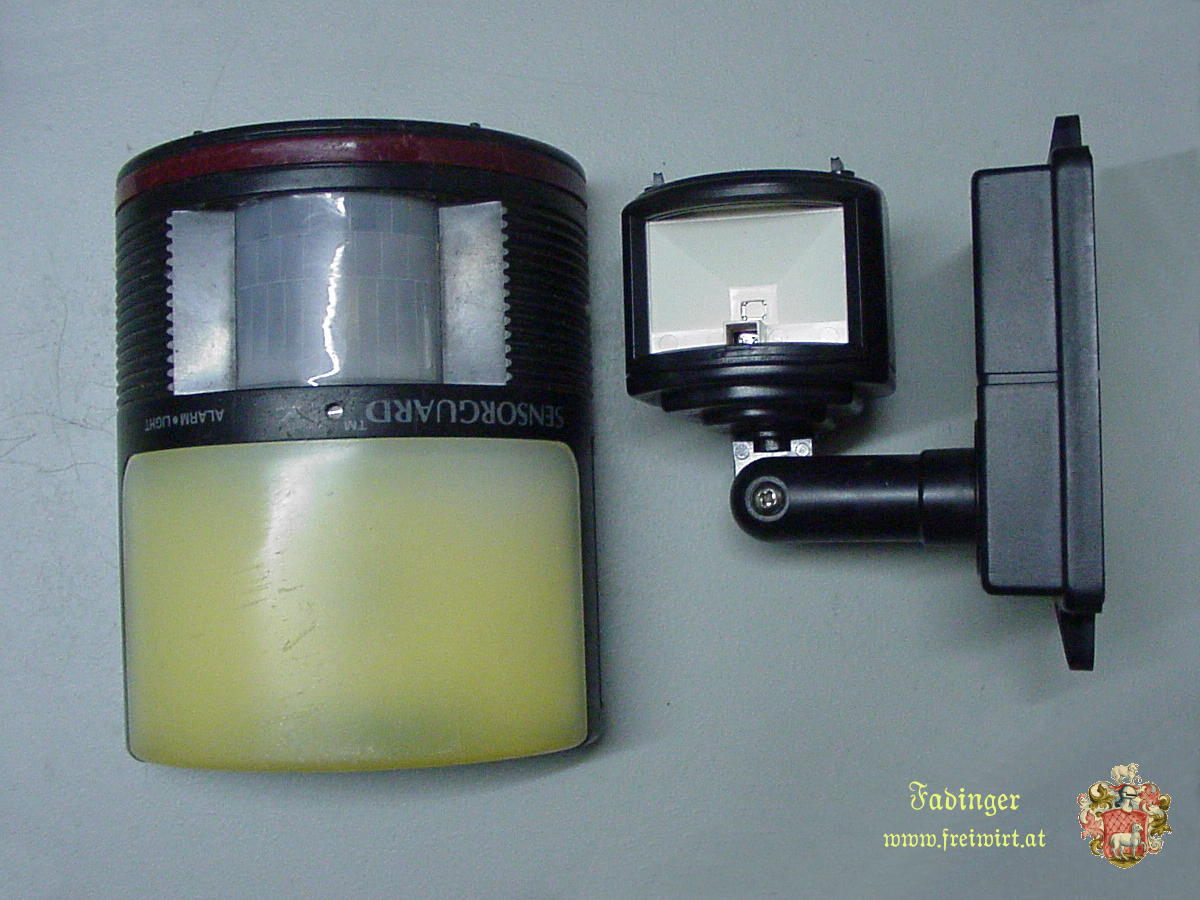

Ihr kennt bestimmt alle diese Infrarot-Bewegungsmelder, bei denen sich vor dem Sensor eine milchig weiße Scheibe aus dünnen Plastik befindet. Leider ist dieser Kunststoff nicht allzu UV-beständig, sodaß diese Streuscheibe nach ein paar Jahren zerbröselt. Der Melder funktioniert dadurch nicht mehr richtig, wäre aber nicht grundsätzlich defekt. Darum liegen beim mir schon einige "fensterlose" Bewegungsmelder herum, die mir zum Wegwerfen fast zu schade sind. Deshalb würde ich Ersatz suchen. Größtes Problem dabei ist, daß die Scheibe nicht einfach nur diffus macht, sondern auch eine Art Prismenoptik eingeprägt hat (siehe Bild, linkes Gerät). Kennt jemand einen möglichen Ersatz?
Danke.

Gruß F

Ich schätze mal das sind Fresnel-Linsen, die die IR-Strahlung auf den Sensor fokussieren.
Zwar übern Teich, aber vielleicht kannst du dich von dort aus ja weiter googeln...
http://www.fresnelfactory.com/sensor-pir.html

Ich finde es auch sehr schade sowas wegzuschmeißen... zwar sind Rettungsmaßnahmen selten wirklich von Erfolg gekrönt, aber immer lehrreich.

Hi,

Das ist der Nachteil der günstigen Bewegungsmelder.
Haben wir oft zu tun damit. Einmal einen Besseren Montiert und shcon ist das Problem behoben.
Versuchen den Bewegungsmelder nicht über einer Lampe und direktem Sonnenlicht montieren.

mfg

Richtig countryman, das sind Fresnellinsen und nur damit erreicht man auch den Erkennungsradius.

Naja wenn es nix passendes gibt, dann bleibt nur das weg werfen übrig, vielleicht dann wirklich mal etwas mehr investieren in bessere Melder.

IHC433

Hallo!

Danke für den entscheidenden Hinweis mit den Fresnellinsen. Jetzt weiß ich auch, warum eine einfache diffuse Scheibe nicht reicht.
http://www.infraotica.com/index_files/Page735.htm
Wegen "billig" und "teuer":
Die ganz billigen vom Hofer (=Aldi) um 200,- ATS (= ~15,- Euro) haben mit Abstand am längsten gehalten (20 Jahre).

Gruß F

Hallo!

Mittlerweile habe ich mir hier Ersatz besorgt:
http://www.3dlens.com/shop/infraredfresnellens.php
Also nicht über den großen Teich, sondern via Seidenstraße ...
Die Bewegungsmelder funktionieren wieder wie neu, selbst ein Sensor, der über ein Jahr der Witterung ausgesetzt war, und bereits einen grauen Belag/Überzug hatte, arbeitet nach der Reinigung mit Isopropanol wieder zufriedenstellend.

Gruß F

Anzumerken wäre noch, dass nicht die Fresnellinse an sich die Funktion der "Streuscheibe" ausmacht, sondern die Anordnung in vielen kleinen Linsen neben- und übereinander.

Erst dadurch entsteht beim Vorbeigehen (oder bei schräger Annäherung) am Sensor ein Signal wechselnder Intensität, das dann verstärkt und ausgewertet wird.

A.

Schönes Thema, davon sollte es mehr geben!

Mir stinkt es schon lange, das man selbst:
Wasser,
Abwasser,
Strom,
Wärme,
Lebensmittel,
Treibstoff,
...
sparen soll, aber die Industrie noch immer und immer schlimmer auf Teufel komm raus Wegwerfschrott produzieren darf. Ich bin da mit einer anderen Mentalität aufgewachsen, wo Rohstoffe teuer und elektronik Produkte sehr teuer waren - wo man noch völlig selbstverständlich Dinge repariert hat statt sie weg zu werfen wie heute.
