Hallo Zusammen,
ich habe eine Hevi Rückezange für den Dreipunktanbau.
Die ist eigentlich perfekt bis auf die fehlende Zackenleiste an der Unterkante des Räumschildes.
Wie viel kostet so ein Teil in 90cm Breite und wo kann ich es kaufen.
Die Montage möchte ich natürlich selbst machen.
Oder kann man so etwas ohne viel Aufwand in einer Hobbywerkstatt selber Bauen denn ich bastele auch gerne?
Für die Infos schon mal herzlichen Dank.
lg
Erwin

Die frage nach der Zackenleiste war hier im Forum schonmal - bei einem Meterholzwagen glaub ich.

Da hat der Erbauer das ding mit der Flex aus einem Flacheisen herausgeschnitten.

LG

Schorsch

Hallo,

einfach mal hier reinschauen.

Nen Stück entsprechenden Flachstahl und eine Flex incl. mehreren Flexscheiben und dann sollte das in jeder Hobbywerkstatt machbar sein.

Gruß Christoph

Welche Materialstärke und höhe der Zacken würdet ihr mir denn empfehlen?
Damit zb schwachholz oder Fixlängen halten müßten doch eigentlich 10mm Zackenhöhe ausreichen?
Danke für die schnelle Antwort

In dem Beitrag mit dem Anhänger steht, dass er eine T-Schiene verwendet hatte.

mit 60mm x 7 mm die Zahnhöhe sind 35mm

Danke Schorsch, habe mir ein Flacheisen 50 x 8mm besorgt.
Die Zacken werde ich 15 mm fertigen und dann testen.

Ja einen Flachstahl hätte ich auch genommen.
Bei meinem Wagen habe ich zum Anzeichnen ein
Geodreieck genommen also 90° dann haben die
Zacken eine 45° Schräge ist so Optimal finde ich.
Na dann spann mal die 1mm Scheibe ein, viel Spaß
sind ja nur 90cm

mfG Hanomag

Ich würd sagen ihr spart hier an der falschen Stelle. Ich würd mir aus einem breiteren Stahl zwei Leisten auslasern oder per Wasserstrahl schneiden lassen. Die Kosten sind bestimmt nicht so hoch. Denn die Flexscheiben sind nicht umsonst und es dauert doch sehr lange.

mesche7 hat geschrieben:Ich würd sagen ihr spart hier an der falschen Stelle. Ich würd mir aus einem breiteren Stahl zwei Leisten auslasern oder per Wasserstrahl schneiden lassen. Die Kosten sind bestimmt nicht so hoch. Denn die Flexscheiben sind nicht umsonst und es dauert doch sehr lange.

Also für die 2 x4m bei meinem Holzwagen brauchte ich ca. 2,5h

Wenn er 90cm hat ist das in einer halben getan mit anzeichnen und entgraten!

Was denkst du kostet schon das spannen, Programmieren bei Laser / Wasserstrahl?

Die lachen sich einen ab wenn er auf 90cm um die 25 dreiecke rausgeschnitten haben will

eine 1mm Scheibe kostet 2€

@ Lodar schick mir deine Leisten ich hab noch ne Stunde frei und 2 Flexscheiben übrig^^

Für einen Kunden musste ich in meiner Schlosserei eine Zackenleiste fertigen 700mm Lang habe einfach ausgestanzt auf unser GEKA Stanze hat ca. 0.5 Stunden
(ok musste ja auch nicht so genau sein) hat aber denn Kunden so um 45 -60 Sfr gekostet inkl. Materilal. die Zacken waren 20mm Hoch und der ganze spass war Aus flachstahl 60/10 oder so und hält heute noch

bei uns kostet das Laserschneiden fast 100 € pro Stunde

und fürs Programm eine Pauschaule - ich glaub um die 30 €

ok wir haben auch so ein Ding:

Hallo,
Da sind ja doch noch Antworten gekommen?
Warum werde ich da nicht benachrichtigt? Vielleicht kann mir das jemand erklären?
Ansonsten ist das Teil schon montiert.
War ganz einfach, hab es einfach freihändig angezeichnet und mit der Flex ausgeschnitten.
das war ne gute halbe Stunde und die Scheibe ist noch fast wie Neu. Wer da Lasern lassen will hat zu viel Geld.
Blöd war nur das Bohren an der Greifzange, aber auch das hat geklappt.
Danke für Eure Hilfe, lade gleich noch Fotos hoch.
lg
Erwin

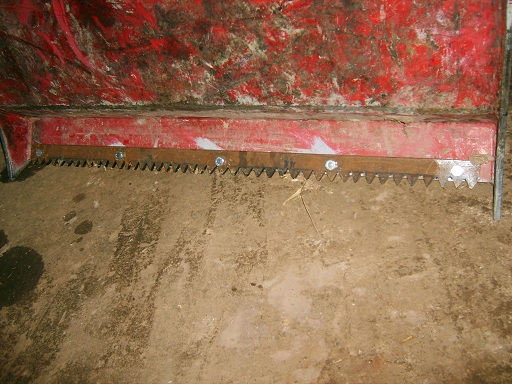

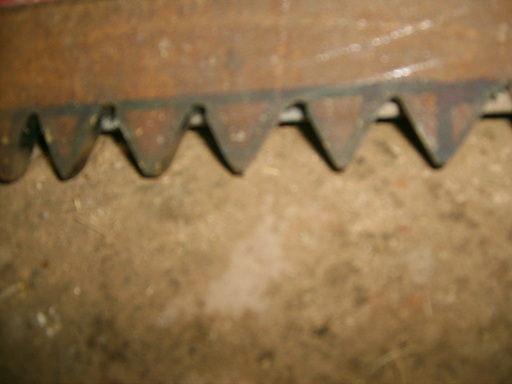

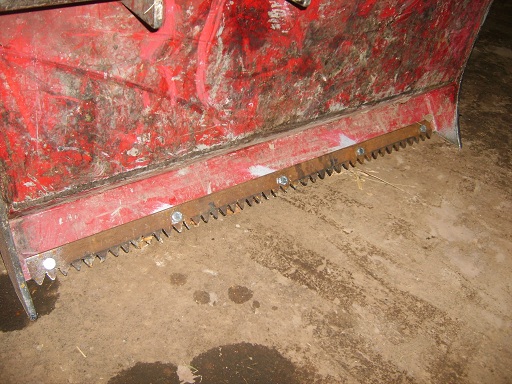

Hier die Fotos:

Die muß sich jetzt nur noch in der Praxis bewähren, aber ich denke das funzt. Im schlimmsten Fall muß ich die Spitzen noch etwas Nachschleifen.

Ich würd sowas immer aus Hardox machen, und mit dem Plasma rausgeschnitten sind schon 2 Stk. fertig.
