Hallo ich habe mir die oben genannte Winde mit Funk gekauft , jetzt habe ich folgendes Problem die Winde schlägt beim fahren stark hin und her hat jemand das gleiche Problem bzw wie habt ihr es gelöst
Trägerfahrzeug ist ein Deutz Dx 4.30

Äh, das ist ja kein Windenproblem sondern bei allen Anbaugeräten so?!
Hast du die Unterlenkerabweiser am Schlepper? Wenn die Unterlenker ganz oben sind können die sich ja gar nicht mehr bewegen.
Hast du keine Lochschienen zum arretieren der Unterlenker? Dann bestell die Spannschlösser.

Wird wohl an den Unterlenker Stabilisierung liegen. Muss halt nachgestellt werden. An der Winde liegt das sicher nicht. Bleib daheim dann ist es ruhig, ist zweite Option.

Eine Winde wackelt nur bei der Leerfahrt. Mit Last dran is a' Ruh'.

Solche Winden habe ja oft zwei Positionen für verschieden breite Unterlenkerabstände.
Versuch's einfach mit der anderen ...

Ich hab' beim Umstieg von meiner KRPAN 3E auf 4E anfangs die Unterlenker in der breiteren Position verbolzt,
da haben die Unterlenker dann aber in Kurven an den Hinterrädern gerubbelt. Also wieder in die schmale Position, und gut.

A.

Haußerforstservice hat geschrieben:Hallo ich habe mir die oben genannte Winde mit Funk gekauft , jetzt habe ich folgendes Problem die Winde schlägt beim fahren stark hin und her hat jemand das gleiche Problem bzw wie habt ihr es gelöst
Trägerfahrzeug ist ein Deutz Dx 4.30

ist normal bei schlechten wegen kannst nur durch fixieren der Unterlenker unterbinden...

Unterlenker fixieren, sonst schlägt so gut wie jedes Anbaugerät.
Wenn ich unsere Tajfun Seilwinde anbau zumindest am Johny dreh ich die Unterlenker locker damit etwas Spiel ist und ich die Winde Problemlos anbauen kann, dann hebe ich die Winde an und Spanne die Unterlenker damit sich die Winde fast nicht mehr hin und her bewegt.

Servus,
@ Endurofahrer
was hat dein Johnny jetzt mit dem DX 4.30 vom TE zu tun ?
Die meisten DX haben keine Spannschlösser oder Seitenstabis zum einstellen,sondern Abstandskeile wie auf dem Foto !

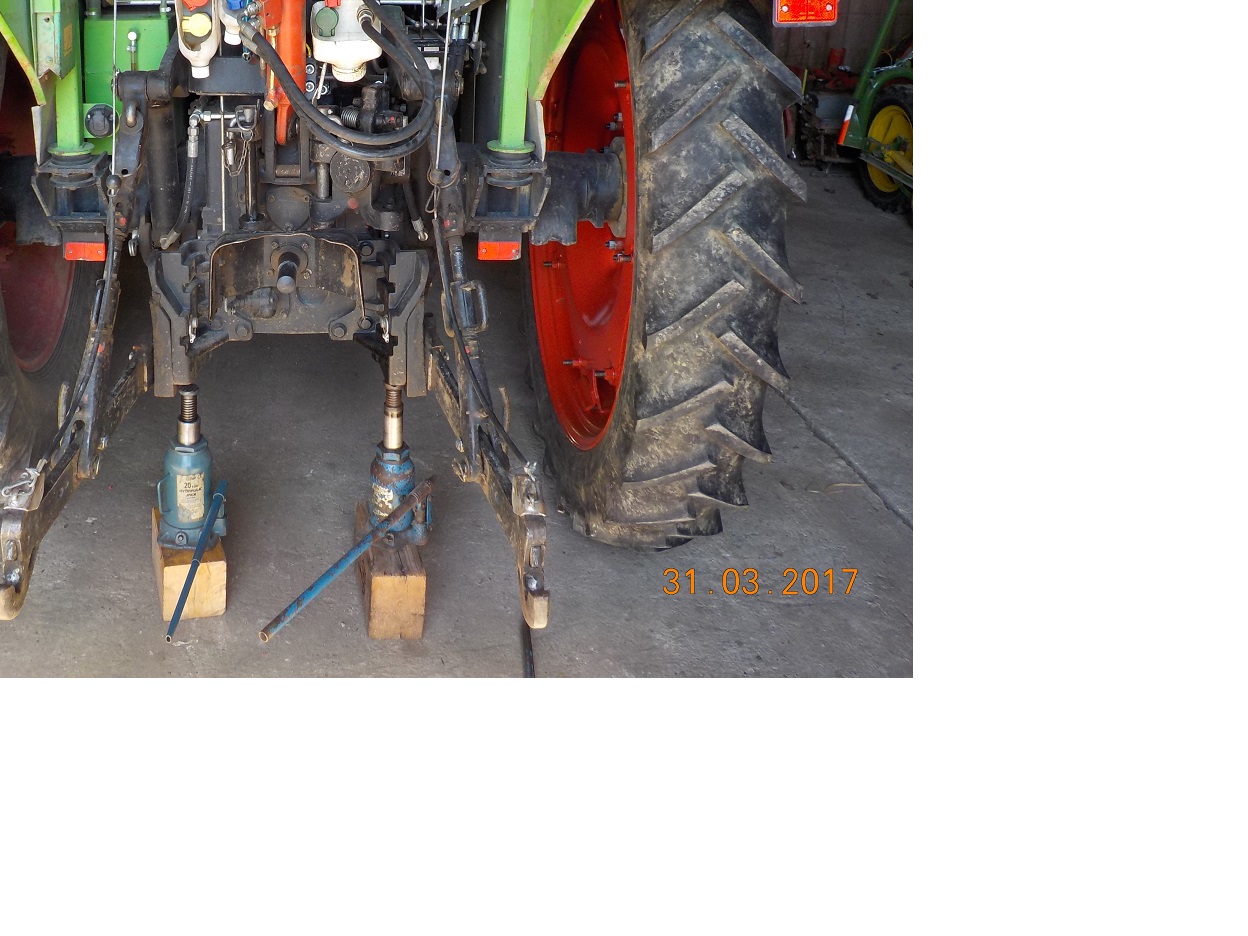

Bei meinem habe ich an die Unterlenker verschiebbare Abstandsplatten montiert, zusätzlich sind an der Tajfun Winde die Kugeln mit Rohrstücken fixiert,somit wackelt da nichts mehr.
MFG

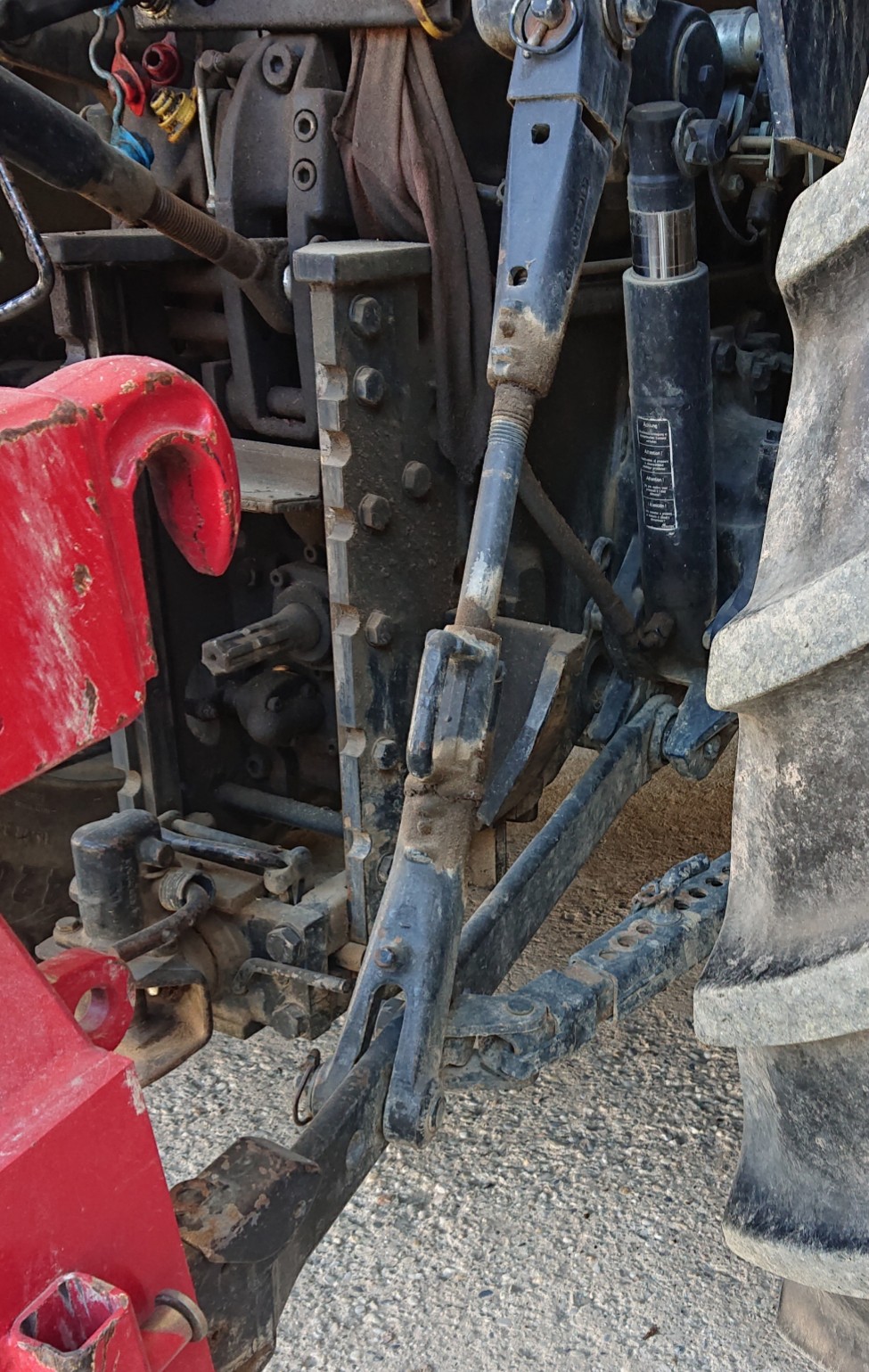

Oder so....

Seitenstabis und Abstandskeile.

Die Seitenstabis kann man nachrüsten, 99% aller DX4 haben keine, da gibt es nur die Keile, im Neuzustand war das auch extrem stramm, unser alter Holzspalter war wohl im unteren Toleranzbereich, den konnte man damals nur mit dem Montiereisen anbauen. Über die Jahre entsteht durch Verchleiß Spiel und es bewegt sich etwas, von stark hin und herschlagen ist bei meinem mit 9500 Std. aber nicht die Rede, da hat der Fendt mit den Schnellfeststellern deutlich mehr Spiel, bzw. ich kenn das bei dem gar nicht anders.
Sicher das die Winde richtig angebaut ist, bzw, die Kategorie von Winde und Schlepper kompatibel sind ? Und Nein, da ist nicht nur die Größe der Kugeln unterschiedlich.

@Groaßraider
Dein Bild ist aber von einem Agroprima oder -xtra ?
Sehe zumindest den Magneten zur Heckbetätigung der Hydraulik oder ?
Das wird dem TE wenig nützen,denn falls es die Teile bei SDF noch gibt, müßte man sie in Gold bezahlen.
Gebraucht sind diese Streben samt Halter schwer zu finden.
MFG

Hallo Deutz450,
zum Anbauen zieht man die Bolzen aus der arretierung, dann ist es doch kein Problem. Wenn das Gerät angebaut ist sucht man sich ein passendes Loch und wackelt ein bisschen am angebauten gerät. Nie Probleme damit gehabt in 28 Jahren.

Servus,

diese Vierkantstreben mit Lochbild wurden an unserem DX 3.60 ca. Mitte der 90iger nachgerüstet nachdem an dem werkseitig montierten Spannschlösser das Gewinde ausgerissen war.
Die Streben haben nun rund 25 Jahre auf den Buckel und mittlerweile entsprechenden Verschleiß, in der nächsten Zeit werden die wohl runter kommen. Erheblicher Nachteil an denen ist dass man vorhandenes Spiel nicht über eine Gewindespindel ausgleichen kann, die nächsten Monate werde ich da mal was machen müssen.
Mein SDF-Händler hat mir so etwas empfohlen:
https://www.granit-parts.com/e/productl ... ?locale=de
Das Kugelauge müsste hier abgeflext und dann hier das Flacheisen zur Befestigung am Achstrichter angeschweißt werden.
PS: diese Abstandskeile sehe ich zum ersten mal.

Gruß

Ecoboost

Doch die Teile gibt's zumeist im Zubehör oder auch bei gebr.-Schlächter z.b. Frick & Auerbacher usw.
Die Keile sind eher bei Ackerschlepper anzutreffen = Pflug unten Freigang oben Fixiert, ansonsten sind dies eher Unterlenker Killer, weil der Hebel nach hinten (zum Gerät) zu lang ist, und insgesamt keine weitere Verstellmöglichkeit bietet.
Im Forst in Verbindung mit Seilwinden sind vernünftige Seitenstabis (wie abgebildet) unabdingbar, bei richtiger Einstellung wirken diese beidseitig auf Zug + Druck mit sehr günstiger Hebelwirkung, Kraftaufnahme nah am Gerät. Es entstehen hier nicht nur enorme Seitenkräfte sondern die Schläge sind das Problem z.b. beim Poldern usw. geht von gebrochene Lagerböcke bis gerissene Achstrichter. Auch lassen sich die Seitenstabis w.o. durch das Mehrlochsystem individuell exakt anpassen und einstellen z.b. Kat. I /II / III oder auch a´symetrisch.

lama-bauer hat geschrieben:@Groaßraider
Dein Bild ist aber von einem Agroprima oder -xtra ?
Sehe zumindest den Magneten zur Heckbetätigung der Hydraulik oder ?
Das wird dem TE wenig nützen,denn falls es die Teile bei SDF noch gibt, müßte man sie in Gold bezahlen.
Gebraucht sind diese Streben samt Halter schwer zu finden.
MFG

Dem TE nutzt das insofern das er nicht ein 2. Mal so eine Dummheit begeht und einen Traktor ohne Streben kauft oder diese nicht nachrüstet.

Schweißen am Achstrichter ist natürlich ein NoGo

Deshalb sind ja unter der Achse die Laschen angeschraubt!

allgaier81 hat geschrieben:Hallo Deutz450,
zum Anbauen zieht man die Bolzen aus der arretierung, dann ist es doch kein Problem. Wenn das Gerät angebaut ist sucht man sich ein passendes Loch und wackelt ein bisschen am angebauten gerät. Nie Probleme damit gehabt in 28 Jahren.

Ich habe keinen Traktor mit Lochstreben, Keile am DX, Schnellfeststeller am Fendt und Spannschlösser am D30 (welche vermtl. seit 50 Jahren nicht mehr bewegt wurden).
