Hallo,

bin erst gestern zum spalten gekommen.
Hydraulik möchte ich ausschließen. (Ventil bekommt trotz gezogenem Joystick kein Signal)

Maschine nochmal "gereinigt", Stecker geprüft... Kein Erfolg.

Magnetventile untereinander getauscht, und im Schaltkasten alle Schrauben nachgezogen (Waren tlw. 2 Umdrehungen möglich)-->Fehler nicht mehr aufgetreten.
Allerdings hatte ich ab da nur noch 1 ster zum spalten-->Also nicht aussagekräftig.

Ich bestelle mir auf alle Fälle 2 Relais bis zum nächsten spalten. Wenn dann mal 10 ster lang Ruhe ist kann man Vollzug melden

Gruß
Dappschaaf

Bilder wären nicht schlecht. Du schreibst von Relais.
Was sind das für Relais? Bei unserer S&Ü Maschine sind diese kleinen gesteckten Schrack Relais verbaut, die sehr anfällig sind. Bzw die kleine Nase an dem Klappbügel der sie hält bricht gerne ab und somit lösen sie sich aus ihrem Steckplatz. Hab an meinem Eigenbau SSA herkömmliche Bosch Relais verbaut, da war noch nie was dran.

Kleiner Tipp zu den Relais:
Einfach statt des Metallbügels einen Kabelbinder um Sockel und Relais. Schon fällt nix mehr auseinander

Hallo,

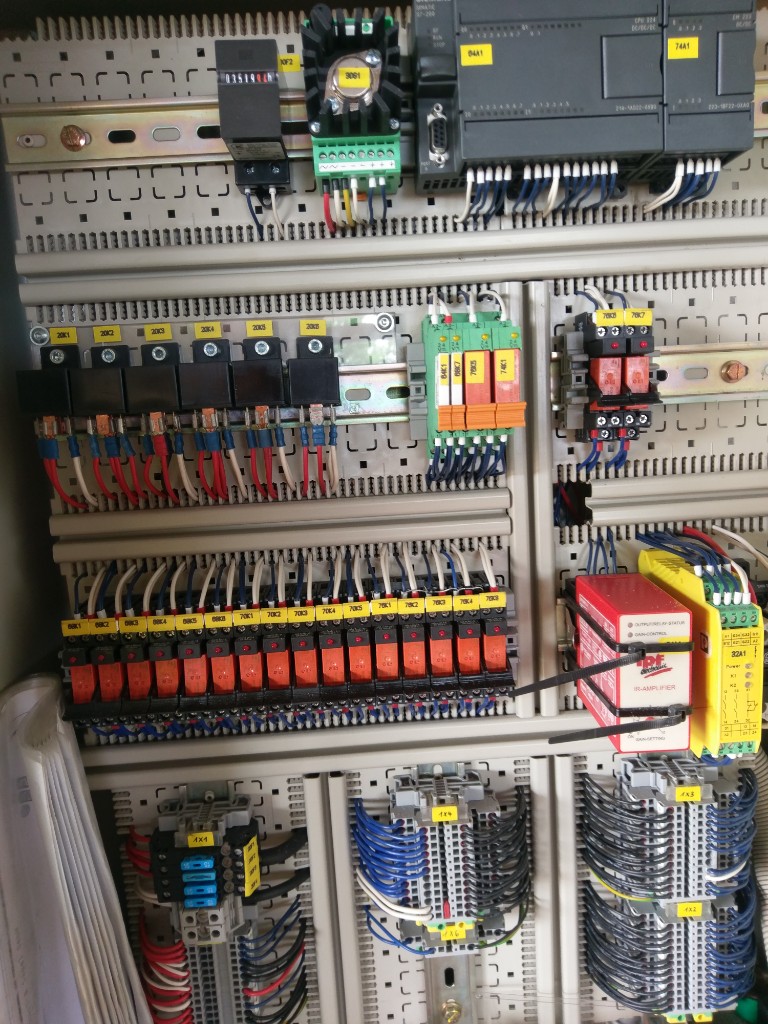

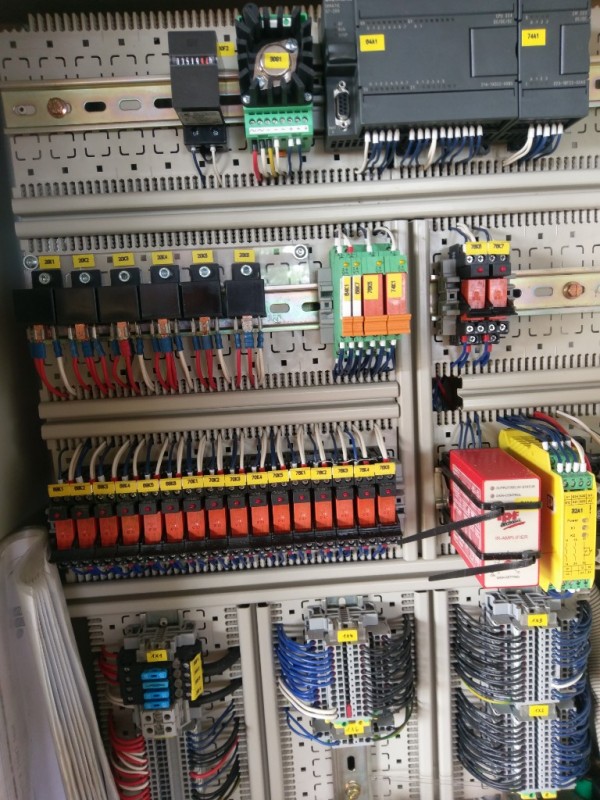

Bilder vom Klemmkasten kann ich noch nachreichen.
Die Relais sind nur gesteckt, haben keinen Bügel (hat mich auch erst verwundert)
Sind aber relativ fest gesteckt, waren gefühlsmäßig auch nicht lose.

https://www.elektronetshop.de/product/t ... gIm1vD_BwE

Preislich hätte es schlimmer kommen können...

Gruß
Dappschaaf

Die Säge wird doch über Riemen angetrieben. Ist dann eine hydraulische Kupplung vorhanden, die zu Beginn des Sägevorvangs einkuppelt? Das heißt, die Säge braucht ein Ventil für die Kupplung und den auf und ab Vorgang? Hatte dich anfangs gefragt, wieviel Pumpen und Steuerblöcke verbaut sind. Oder ist es nur einer für alles? Da es ja kein Loadsensing System ist, wäre es interessant, wie das verschaltet ist.

Westi hat geschrieben:Kleiner Tipp zu den Relais:
Einfach statt des Metallbügels einen Kabelbinder um Sockel und Relais. Schon fällt nix mehr auseinander

Wäre froh wenn es ein Metallbügel wäre. Leider nur Plastik. Und Kabelbinder ging nur bei dem Lichtschrankenverstärker.
Will mir eventuell so kleine Keile machen und hinter die Bügel stecken. Müsste auch gehen.

Jo da wird’s schwierig .
Wobei man hier wenn es wirklich Probleme macht komplett eine Metallschiene drüber setzen könnte. Zwischen Schiene und Relais dann Moosgummi.

Wo sitzt eigentlich die Lichtschranke für die der Verstärker benötigt wird bzw. welche Funktion hat diese?

Hier hätte ich vllt. Alternativen ohne Verstärker - somit auch weniger Fehlerquellen

Wie man sieht, ist die Maschine ja mit SPS ausgestattet und hat eigentlich einen Automatikmodus. Man kann mit ihr sowohl Kurzholz, als auch Meterholz machen. Da wir nur Meterholz machen, hab ich die Maschine auf Joystickbetrieb umgebaut, da Automatik bei Meterholz nur mit kerzengeradem Holz gut funktioniert. Und bei jedem Stammende muss man eh kurz in den manuellen Modus wechseln. Die Lichtschranke ist verstellbar und löst im Automatikbetrieb den Vorgang aus, sobald die gewünschte Länge erreicht wird. Aber wie gesagt, im Moment umgebaut. Das mit der Schiene könnt ich mal probieren.

Danke für die Info.
Wenn Du mal nen Sensor brauchst melde Dich.
Sitze an der Quelle - und im gleichen Bundesland

Oh, gut zu wissen.

Hallo West und Harley, weiss jetzt nicht ob ich einen neuen Tread aufmachen soll.....

Anscheinend seit ihr in Sachen Steuerung fit
Habt ihr eine Idee, wie ich auf einfache Weise den Spaltzylinder 10-15cm frueher wie zur Zeit zurueck fahren lassen kann.

Denke, da bei 25cm immer wieder die Scheite in den Spaltkanal zurueck purzeln, waere es zu umgehen, wenn dass zu spaltene Holz nur angespalten wird und mit dem naechsten durch das S.-kreuz gedrueckt wird....

Vorab schon mal danke

Dazu müsste man erst mal wissen, wie die Steuerung zur Zeit funktioniert. Wenn mit Joystick gearbeitet wird, ist wohl alles mit elektrischen Ventilen ausgeführt. Ist ein SPS Logo verbaut? Wie funktioniert die Umschaltung, zum zurück laufen des Spalter? Über Endschalter? Kann man den evtl. versetzen?

Wie harley schon schrieb, müsste man wissen, wie die vordere Endlage abgefragt wird.
Dann kann man bestimmt was verstellbar umbauen.

Ohoo Maenners, sorry dachte ihr wuerdet dieses Wunderding an Technik kennen
Alldieweil funkt. diese z. Zt. ueber Joystick, Holz faellt nach dem Schnitt in den Spaltkanal, danach druecke ich den Joystick einmal( nicht halten) an und der Spalter faehrt bis zum Kreuz.....da moechte ich gerne das der Spalter frueher aufhoert, kommt nicht auf den Zentimeter an....

Merci

Schon verstanden.... aber woher „weiß“ die Steuerung das der Spalter vorne ist? Endschalter im Zylinder? Druck?
Das müsste man halt wissen um was ändern zu können.
Wenn etwas an der Steuerung gemacht werden, muss man wissen welche Steuerung es ist.
