Hallo zusammen,

habe ein Problem mit meinem Thor Spalter. Der Eilgang geht nicht mehr. Wenn ich den Bedienhebel ganz durchdrücke, um auf Eilgang umzuschalten, wird der Zylinder eher langsam! Jemand ne Idee an was das liegen könnte und wie ich das wieder in der Griff bekomme?

Danke für eure Hilfe

Haste mal alle Schrauben durchgesehen? Nicht das sich da was gelöst hat. Könnte ich mir so evtl. erklären.

Hallo Saeger,

ich weiß nicht genau, wie der Eilgang am Thor- Spalter realisiert wurde. Vermutlich mit einem Differentialventil. Heißt, dass das Öl aus dem Bereich des Rückhubes aus dem Zylinder mit in den Vorlauf gepresst und dadurch die Geschwindigkeit erhöht wird. Eventuell kann man da was am Umschaltpunkt einstellen.

Zur Info:
http://www.hydraulikverkauf.de/Ventile- ... :5530.html

Gruß

Der Handbetätigungshebel am Thor Farmer 13 t Holzspalter ist aufgrund seiner einfachen Konstruktion eine kleine Schwachstelle.

Eventuell hat sich bei dir die obere Kontermutter gelöst und verhindert, dass der Hebel ganz nach unten gedrückt werden kann,
da die Mutter "oben" an einer Verschraubung des Ventils ansteht.
Im Original ist die Umlenkung vom Rundstahl-Betätigungshebel zur Ventilbetätigung mit einer angeschweißten M8-Schraube realisiert.
Zur Feineinstellung ist "unterhalb" und "oberhalb" je eine Mutter mit Kontermutter angebracht.
Anscheinend sind die Kräfte innerhalb der "unteren" Kontermutter so hoch, dass die durch das Gewinde geschwächte Schraube mit der
Zeit bricht ...

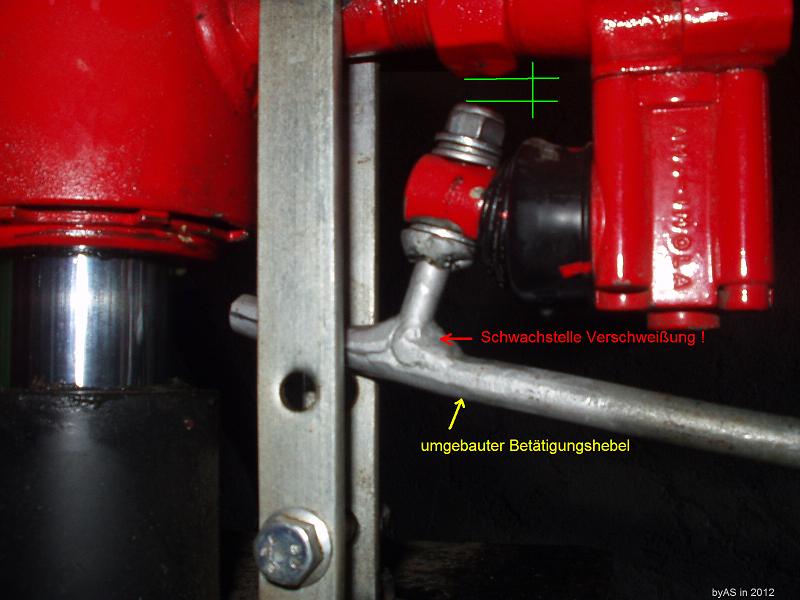

Nachdem das bei mir zwei mal passiert ist, hab ich den Hebel umgebaut und eine Schraube ohne durchgehendes Gewinde angeschweißt.
Als unterer Anschlag dient eine starke angeschweißte Beilagscheibe, "oben" sitzt eine selbstsichernde Mutter.
Das hält jetzt schon recht lange. Schau' mal nach, wie das bei dir aussieht und mach am besten ein Bild !


Gruß
Adi

Hallo zusammen

Ist der Spalter noch orginal oder schon umgebaut auf Einhandbedienung? Beim Orginal sitzt am Ende des Betätigungshebels eine Feder die sich auch schon mal verabschiedet dann geht der Hebel nicht ganz runter und der Schnellgang fehlt.Das sind nur ein paar mm die dann fehlen.

LG kabi510

Möglicherweise ein zugesetzter Ölfilter? Bei meinem Husqvarna 13t-Farmer liegend (ist baugleich mit Thor) befindet sich nah an der Ölpumpe ein Magnetfilter. Vielleicht ist ja auch ein Sieb mit enthalten, was sich zugesetzt hat.....?

Danke euch allen!
Ich werde heute Abend schauen an was es liegt!
Das finde ich in diesem Forum der Hammer! Stets mit Rat und Tat zur Hilfe!

KLASSE!

Bitte bescheid sagen was es dann war!

Kormoran2 hat geschrieben:Möglicherweise ein zugesetzter Ölfilter? Bei meinem Husqvarna 13t-Farmer liegend (ist baugleich mit Thor) befindet sich nah an der Ölpumpe ein Magnetfilter. Vielleicht ist ja auch ein Sieb mit enthalten, was sich zugesetzt hat.....?

im Eilgang läuft das zusätzliche "Eilgangöl" aber nicht durch den Filter,
also ich denke es liegt sicher am Ventil, bzw an der Ansteuerung,
als ich bei meinem die Seilwinde angebaut habe, musste ich danach auch ne Stunde tüfteln bis das wieder gepasst hat

Ich hab ja von Hydraulik so viel Ahnung wie ein Fisch vom Fliegen, aber ich meine doch, daß alles Öl durch den Filter muß, auch das Eilgangöl. Denn es befindet sich direkt vor oder hinter der Pumpe, weiß jetzt die Fließrichtung gerade nicht.Wie das Öl später verteilt wird ist doch egal. Es gibt nur den Weg durch den Filter.

Kormoran2 hat geschrieben:Ich hab ja von Hydraulik so viel Ahnung wie ein Fisch vom Fliegen, aber ich meine doch, daß alles Öl durch den Filter muß, auch das Eilgangöl. Denn es befindet sich direkt vor oder hinter der Pumpe, weiß jetzt die Fließrichtung gerade nicht.Wie das Öl später verteilt wird ist doch egal. Es gibt nur den Weg durch den Filter.

ja, alles Öl was durch die Pumpe muss, muss auch durch den Filter,
aber eben genau das Eilgangöl muss weder duch Pumpe, noch durch den Filter,
sondern geht direkt von Bodenseite in Stangenseite des Zylinders ...

Und, geht der Eilgang schon wieder ? Was war schuld ?

Adi

Ich habe gestern genau das selbe Problem gehabt, plötlich ging der Eilgang nicht mehr...wie bei Adi die Schraube abgerissen!

Neues Gestänge geschweißt und gut ist......

Eicher Max hat geschrieben:Ich habe gestern genau das selbe Problem gehabt, plötlich ging der Eilgang nicht mehr...wie bei Adi die Schraube abgerissen!

Neues Gestänge geschweißt und gut ist......

war bei mir neulich auch schraube genau nach kopf abgeriessen neue schraube drann geschweißt und weiter gings

Ich weiß,es ist nich zulässig, aber wie habt Ihr das mit der Einhandbedienung beim Farmer
realisiert ?
Habt Ihr das Blech aufgeschnitten und die 10er Welle Verlängert ?

Danke Sven
