Hallo,
welche Zugfeder brauche ich für meine Kreissäge. Hersteller ist nicht bekannt, abstand der Haken ist 32cm ruhend und 70cm voll gespannt.
Sie darf natürlich nicht zu stramm gehen und muß aber den Tisch doch gerade so von selbst zurückholen.
Vielleicht hat ja jemand Erfahrung damit denn die federberechnungsprogramme sind ja sehr Umfangreich und ohne das nötige Hintergrundwissen........?

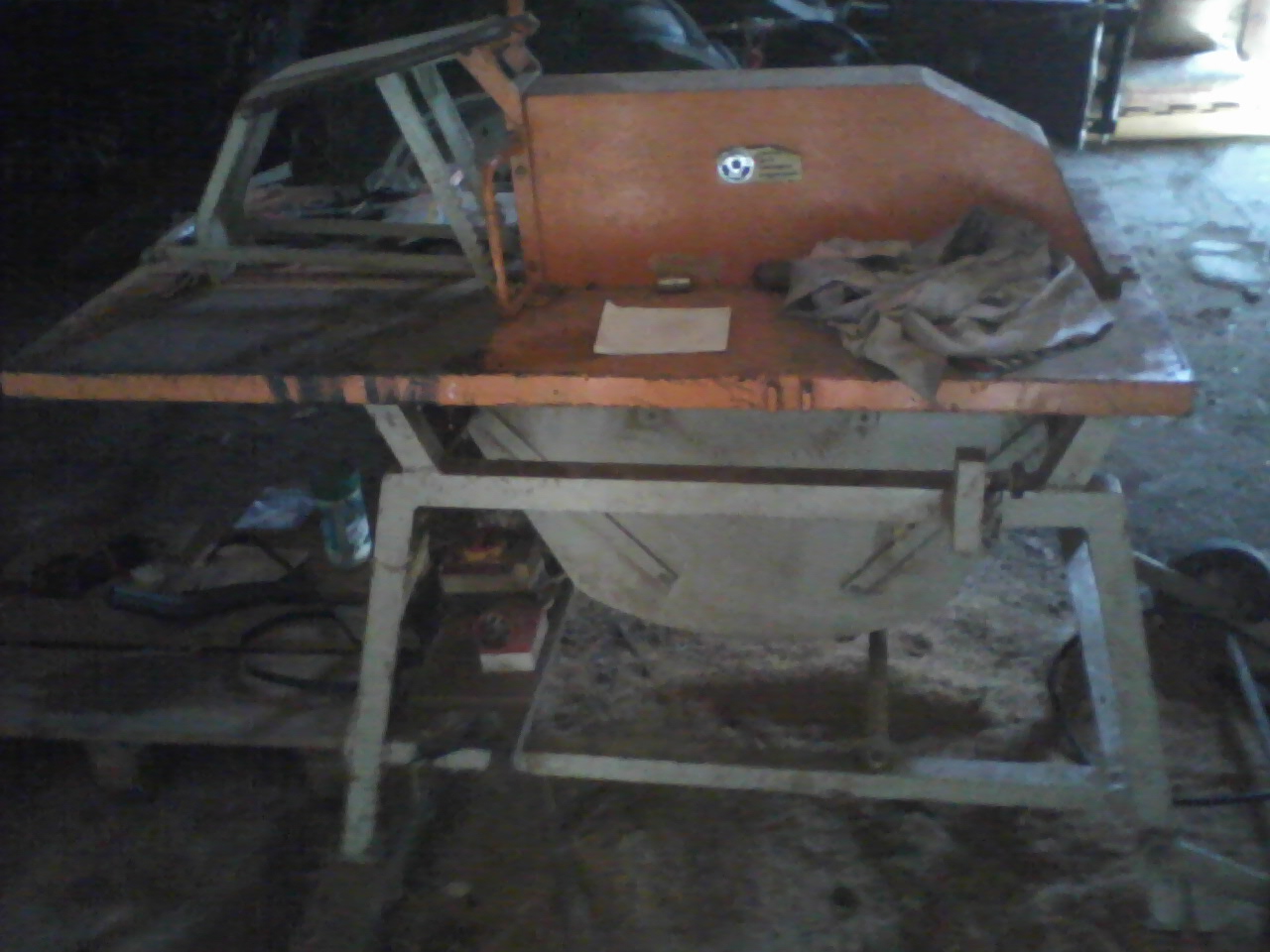

Diese Säge ist es:





Eine Möglichkeit wäre vielleicht auch ein Gewicht an den Tischhaken mit einer festen Schnur/Draht zu befestigen, die über den Haken vom Gestell läuft und den Tisch so immer wieder nach vorne zieht. (quwasi Einstellbare spannung)
Da bin ich mal gespannt!

Hallo.

Nicht so Kompliziert.... http://www.wimmer-construction.de/images/product_images/original_images/EX10100.jpg Hat unsere drin, funktioniert wunderbar....

Grüße

Für meine alte TKS unbekannter Herkunft habe ich vor zwei Jahren diese Federn gekauft:

Gutekunst & Co.KG - http://www.federnshop.com/Zugfedern/Zug ... px?lang=49

2x RZ-136CI Zugfedern
2x RZ-136CX Zugfedern
Incl. Porto knappe 20 €.

Einbau in zwei parallelen Strängen aus jeweils zwei in Reihe gehängten Federn.
Abstand der Haken ist aber eher größer als bei Dir. Und der Tisch ist recht schwergängig.

Güldner:
mit nem Expander? Wenn es funktioniert ist es natürlich toll aber so etwas hab ich grad nicht rumliegen.
Harald: wenn ich deine Federn so anschaue komme ich gerade mal auf 44cm länge unter Zug.
Vorausgesetzt ich interpretiere die Tabelle richtig, das würde aber für meine 70cm nicht reichen.
Aberr wenn dein Abstand noch größer ist....?
Das mit dem ausrechnen ist halt leider eine sehr theoretische Sache, vielleicht probier ich es erst mal mit einem Gewicht.
Danke

Hallo.

Das funktioniert wunderbar, selbst mit ner kleinen Feder muss man mehr Kraft aufwenden als mit so nem Gummistrick, es reicht ja, wenn der Expander dem Tisch nen kleinen Ruck gibt, der saust ja von alleine zurück... Keep it simple..... Hat jeder Baumarkt und da kommt man ja ab und an mal vorbei...

Grüße

Da hast du Recht.

lodar hat geschrieben:Harald: wenn ich deine Federn so anschaue komme ich gerade mal auf 44cm länge unter Zug.
Vorausgesetzt ich interpretiere die Tabelle richtig, das würde aber für meine 70cm nicht reichen.
Aberr wenn dein Abstand noch größer ist....?

Deswegen zwei Stück in Reihe gehängt

Ich habe es auf meine Lieblingsweise gelöst: Kosten: fast nix, Funktion 100%.

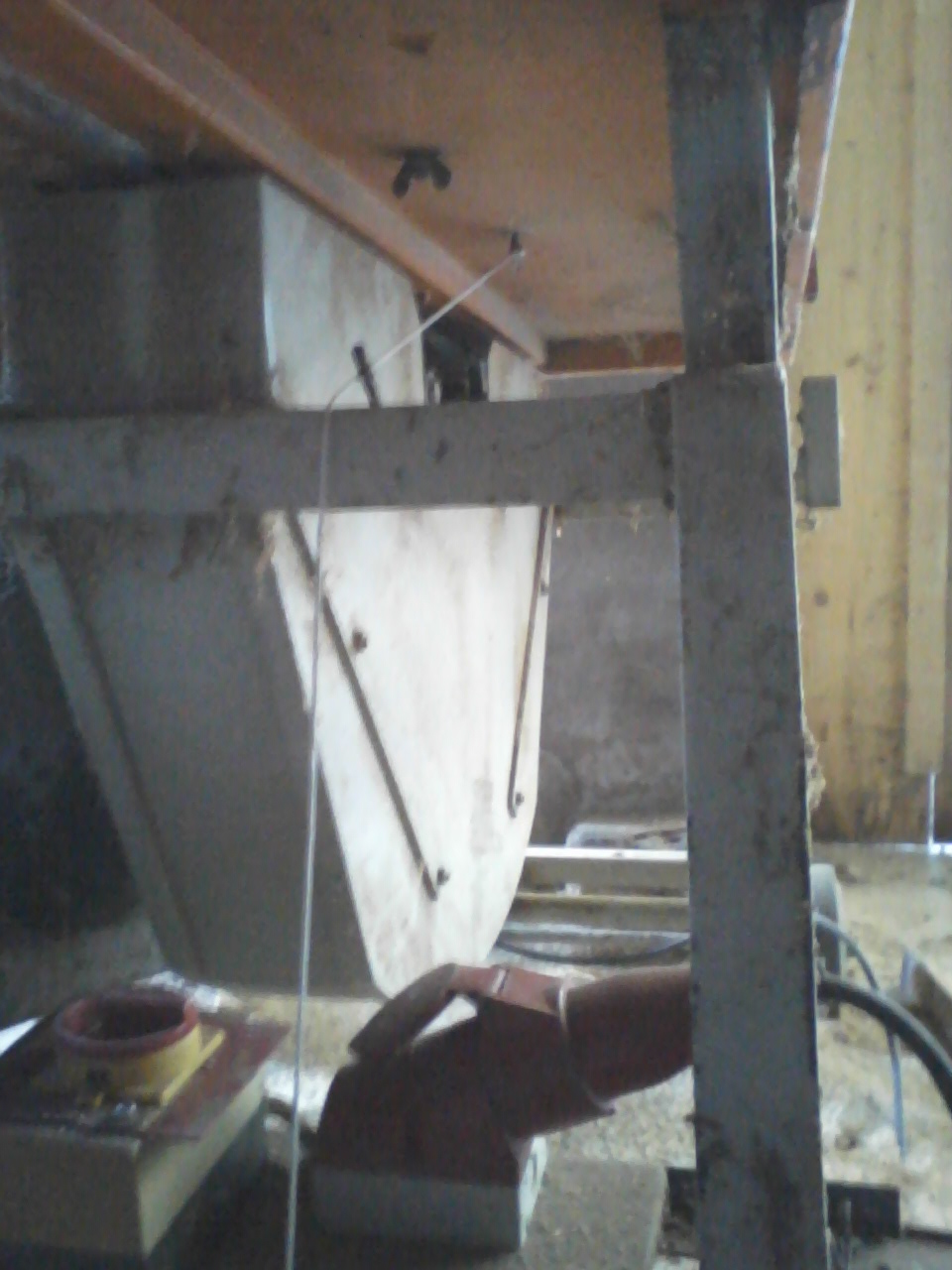

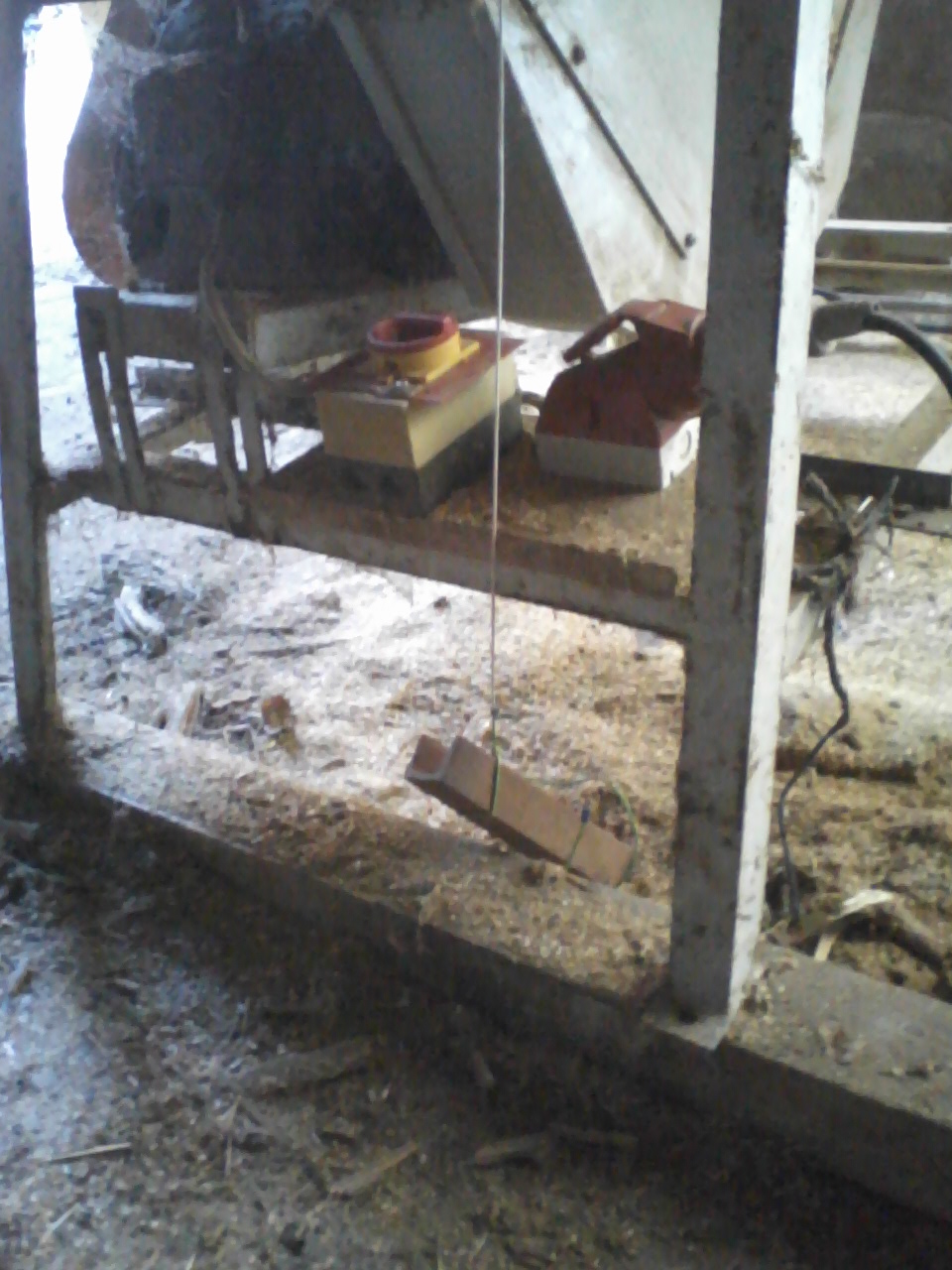

Ein schweres Eisenstück an einem flexiblen Draht.

Hallo,
irgendwann ist dann das Eisen oder der Draht durchgescheuert.
Gruß Yogi

Also wenn es so lange hält bis das Eisen durch ist dann bin ich zufrieden! Aber vielleicht hälts ja auch so lang bis das U-eisen sich in Roststaub aufgelöst hat?

Alter Thread, gleichbleibendes Thema.

Welche Feldern von welchem Hersteller habt ihr am Rolltisch?
Welchen Lieferant bevorzugt ihr? Federnhersteller, Ersatzteilhändler oder Landhandel?
Bei welchem Maß der Feder kann ich Kompromisse eingehen? Z.B. Länge -> zwei Federn in Reihe, Drahtstärke, usw.?

Die Expanderidee und die Gewichtsidee (vielleicht mit Umlenkrolle?) überzeugen mich nicht recht.

Ich muss die Federn am Rolltisch meiner Elektra Beckum BS 6000 D erneuern. Abstand der Löcher minimal 210 mm und maximal 690 mm.
Einer Feder ist total hinüber (verbogen), die andere altersschwach. Da Elektra Beckum inzwischen keine Firma, sondern nur noch eine Marke ist, wird es nix mit Originalersatzteilen.

Jetzige Feder:
Drahtstärke 1,1mm
Außendurchmesser 15 mm
Länge Federkörper 115 mm
Länge Feder inklusive Haken 145mm
Anzahl Windungen 80

Ich würde es zur Not mit einem Normteil probieren, z.B. https://www.oekoprofi.com/shop/produkte ... %2018%20mm



A.

So eine Spiralfeder ist ja ganz komplizierte Raketetentechnik !
Da wird lieber erst in einem Forum nachgefragt, als eine Suchfunktion oder gleich eine Internetplattform zu bemühen...

Kraxer hat geschrieben:(...)
Bei welchem Maß der Feder kann ich Kompromisse eingehen? Z.B. Länge -> zwei Federn in Reihe, Drahtstärke, usw.?
(...)
Einer Feder ist total hinüber (verbogen), die andere altersschwach. (...)

@Falke Danke für deine Einschätzung.
@langholzbauer Zugfedern die durch die Gegend fliegen sind verletzende Geschosse. Fast so schnell wie Raketen.

Ich habe Drahtstärke und Durchmesser anders bei gleicher Länge genommenn Bei Einzelverwendung wird das nix. Ob's in Reihe klappt, berichte ich.

Guten Morgen zusammen

Hier mal einer seine Hilfe bei Federn angeboten evtl. dort mal anfragen

post2052858.html?hilit=feder%20gutekunst#p2052858

Grüße
