Servus Forumsgemeinde,
vielleicht haben noch einige unsere selbst gebaute hydr. Gerätebetätigung in Erinnerung. Die verbauten Zylinder waren einfach zu schwach für unsere Anforderungen. Nun mussten stärkere her. Da ich zu geizig bin, Neue zu kaufen, fuhr ich immer wieder zum Schrottplatz. Irgendwann habe ich zwei gefunden, 70er Kolben aber 2,50 m lang.
Unser Spezialist, der Edi, sagt, kein Problem. Abschneiden auf die gewünschte Länge, zusammenschweißen, neue Dichtungen und fertig.
Da wir nun auch stolze Besitzer von einer Greifzange sind, musste natürlich auch die dementsprechende Hydraulik her. Dank unserem allseits bekannten Markus (hier im Forum), der mich bei den techn. Angelegenheiten beriet und einen kompletten Hydraulikplan zeichnete, haben wir nun 4 schaltbare Kreise
mit einem DW-Steuergerät. Das ist aber noch nicht soweit.
Nun ein paar Bilder von den neuen Zylindern. Nächsten Samstag werden sie verbaut und die Hydraulik angeschlossen.
schönen Sonntag
aus Regensburg
Kurt
Aktuelle Zeit: Sa Dez 07, 2019 22:46
Umbau der hydr. Gerätebetätigung
Forumsregeln
Dieses Forum soll nur als Nachschlagewerk dienen und nicht als Raum für Diskussionen. Darum ist es gesperrt. Wenn ihr zu diesem Thema was beitragen möchtet veröffentlicht es bitte im entsprechenden Forum und bittet einen Moderator es hier her zu verschieben.
Dieses Forum soll nur als Nachschlagewerk dienen und nicht als Raum für Diskussionen. Darum ist es gesperrt. Wenn ihr zu diesem Thema was beitragen möchtet veröffentlicht es bitte im entsprechenden Forum und bittet einen Moderator es hier her zu verschieben.
17 Beiträge
• Seite 1 von 2 • 1, 2
Umbau der hydr. Gerätebetätigung
von Fendt-Deutz-Fan » So Nov 14, 2010 17:21
- Dateianhänge
-

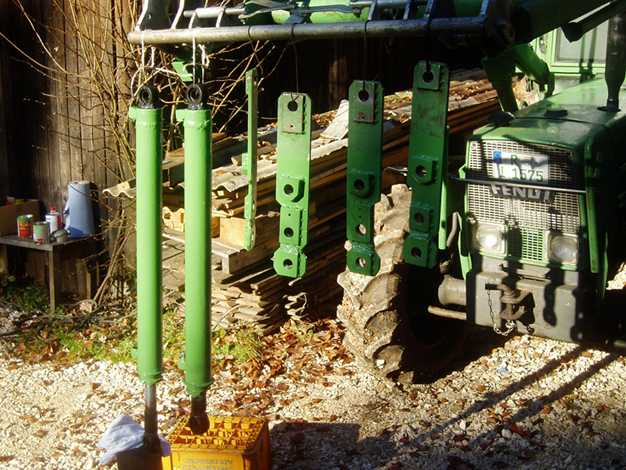

- Sonntagsarbeit, einmal lackiert
- Hydraulikumbau 2010 Farbe 005.jpg (426.03 KiB) 6447-mal betrachtet
-

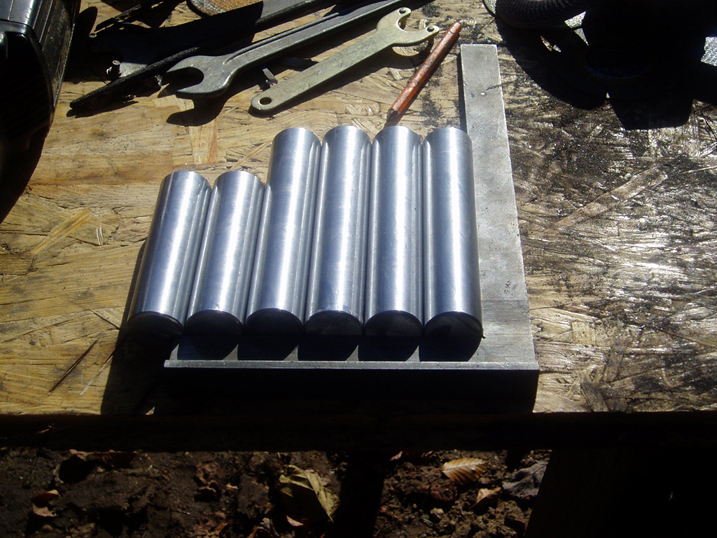

- 30 mm bolzen, von einem bekannten Bagger/Raupenhersteller, sollen besonders stabil sein (bohren kann man sie nicht)
- Hydraulikumbau2010 009.jpg (404.6 KiB) 6447-mal betrachtet
-

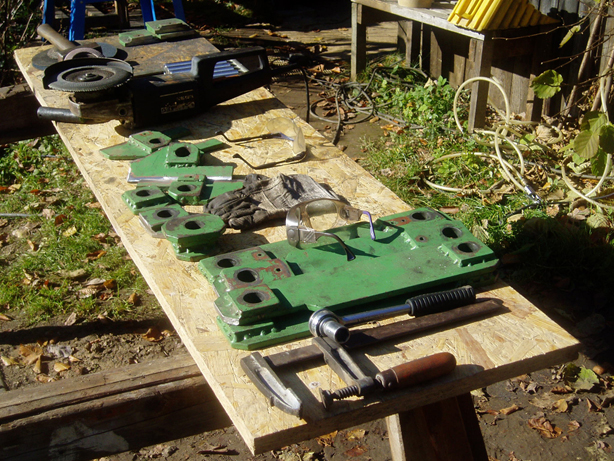

- alte vorhandene Teile, z.T. wieder verwendet
- Hydraulikumbau2010 008.jpg (394.49 KiB) 6447-mal betrachtet
-

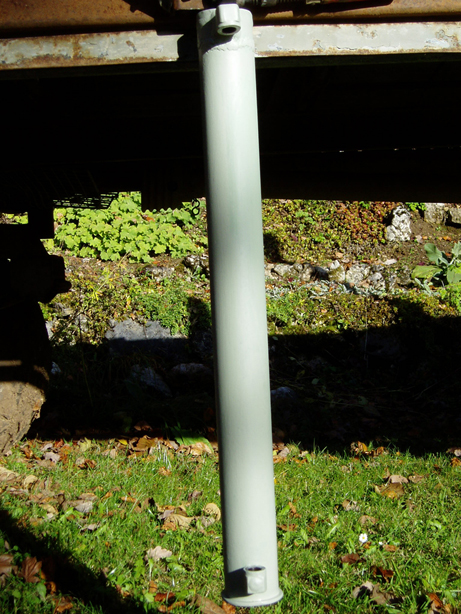

- Zylinder grundiert
- Hydraulikumbau2010 006.jpg (333.46 KiB) 6447-mal betrachtet
-

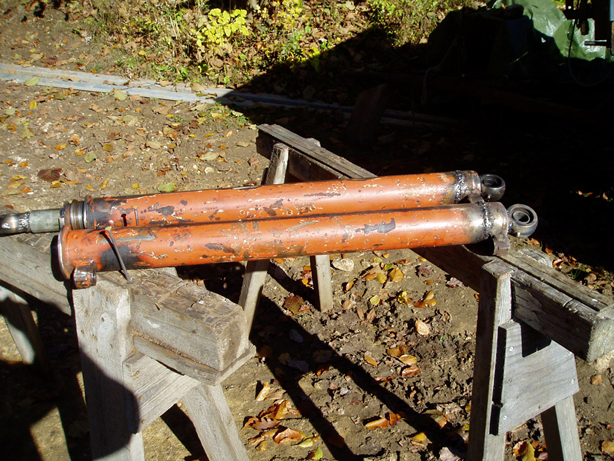

- alte Zylinder, bereits gekürzt
- Hydraulikumbau2010 001.jpg (378.32 KiB) 6447-mal betrachtet
- Fendt-Deutz-Fan
Re: Umbau der hydr. Gerätebetätigung
von Markus K. » So Nov 14, 2010 19:35
Servus Kurt,
mit denZylindern sollte es keine Probleme mehr geben! Bin schon auf nächste Woche gespannt, wie es dann ausschaut!
gruß
Markus
mit denZylindern sollte es keine Probleme mehr geben! Bin schon auf nächste Woche gespannt, wie es dann ausschaut!
gruß
Markus
Gruß Markus
ein Schlepper kann nicht rot genug sein!
ein Schlepper kann nicht rot genug sein!
-
Markus K. - Beiträge: 4203
- Registriert: Do Dez 09, 2004 17:26
- Wohnort: Grafenwöhr / Oberpfalz
Re: Umbau der hydr. Gerätebetätigung
von Fendt-Deutz-Fan » Sa Nov 20, 2010 21:03
Guten Abend,
nun gehts weiter. Näheres ist den Fotos zu entnehmen.
Gruß
Kurt
nun gehts weiter. Näheres ist den Fotos zu entnehmen.
Gruß
Kurt
- Dateianhänge
-

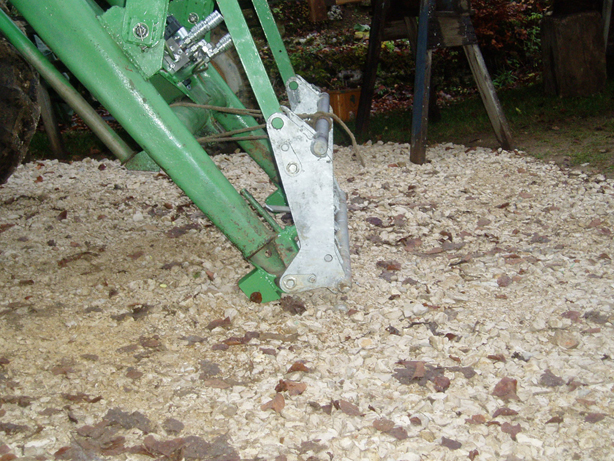

- unterste Stellung, leichte Neigung nach hinten(reicht), bei größerem Winkel hätten wir die vordere Aufnahme auch noch versetzen müssen
- Hydraulikumbau 2010 Farbe 017.jpg (380.28 KiB) 6149-mal betrachtet
-

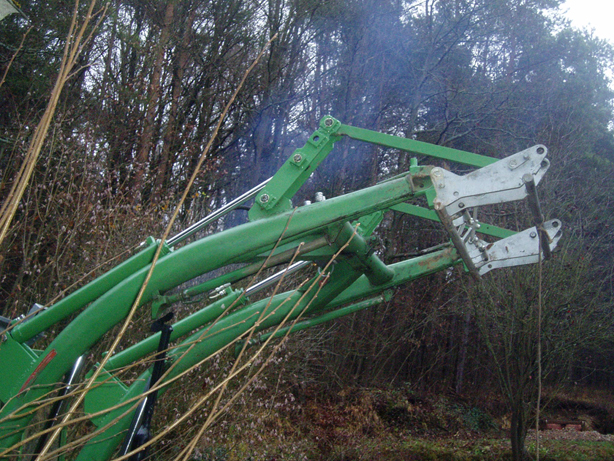

- Auskippwinkel in der obersten Stellung des FL
- Hydraulikumbau 2010 Farbe 016.jpg (423.08 KiB) 6149-mal betrachtet
-

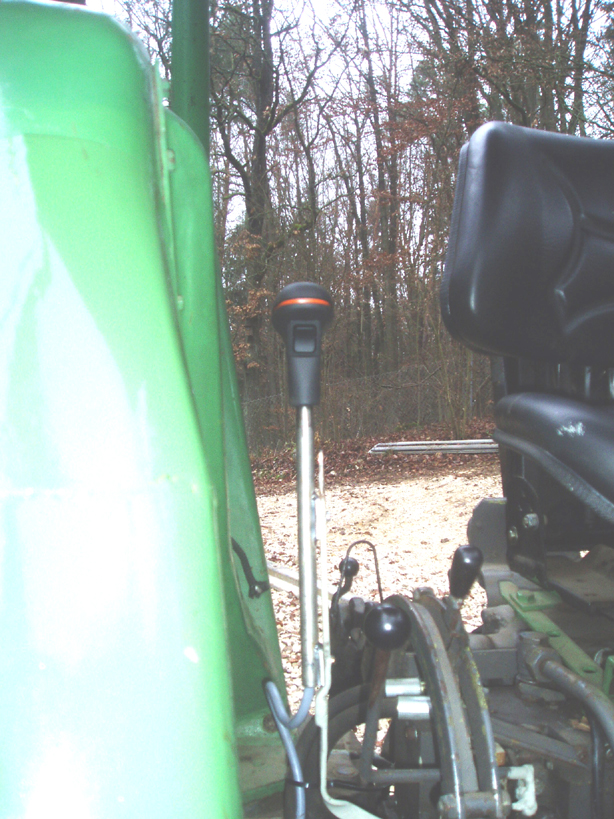

Hydraulikumbau 2010 Farbe 012.jpg- Schaltknauf mit 3 Schaltstellungen, befestigt am Hydraulikhebel
- (494.77 KiB) Noch nie heruntergeladen
-

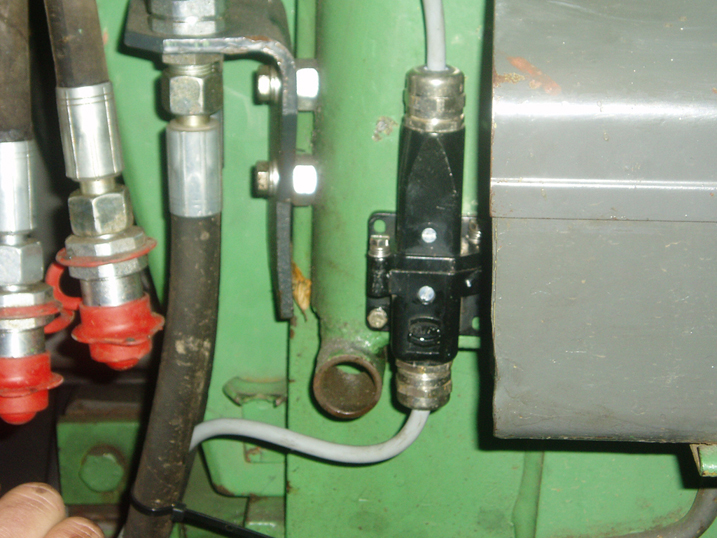

- Steckverbindung; nötig zum Abnehmen des FL
- Hydraulikumbau 2010 Farbe 011.jpg (369.68 KiB) 6149-mal betrachtet
-

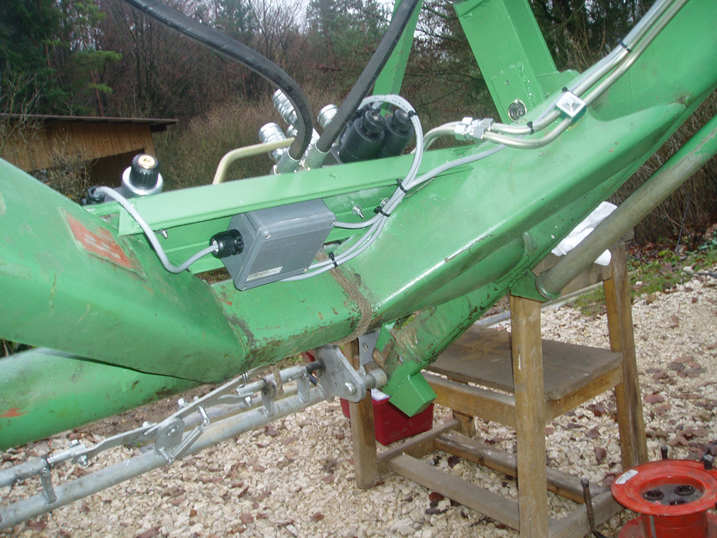

- elektrische Verteilung
- Hydraulikumbau 2010 Farbe 010.jpg (438.07 KiB) 6149-mal betrachtet
-

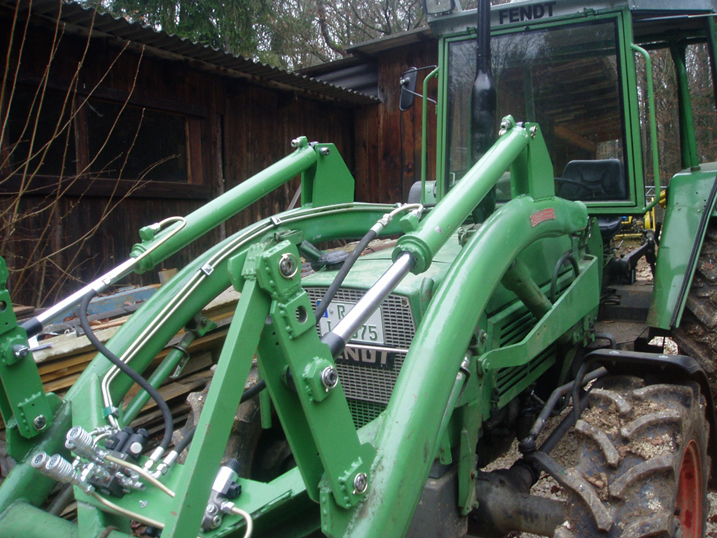

- nochmals Übersicht der Anschlüsse
- Hydraulikumbau 2010 Farbe 009.jpg (447.49 KiB) 6149-mal betrachtet
-

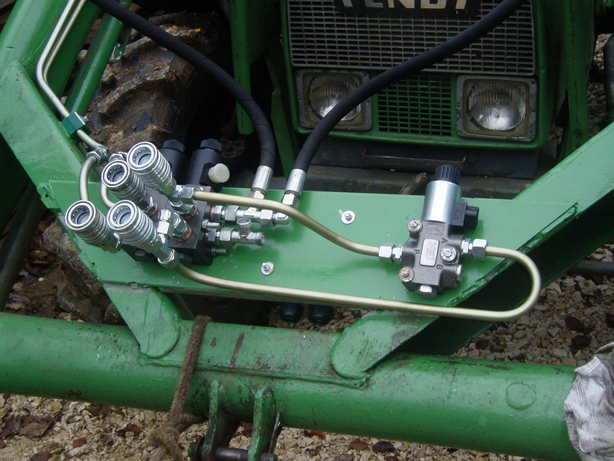

- Verteilung; 8/3 und 3/2 Ventil; 2 Anschlüsse zu den Zylindern fehlen noch
- Hydraulikumbau 2010 Farbe 008.jpg (317.75 KiB) 6149-mal betrachtet
-

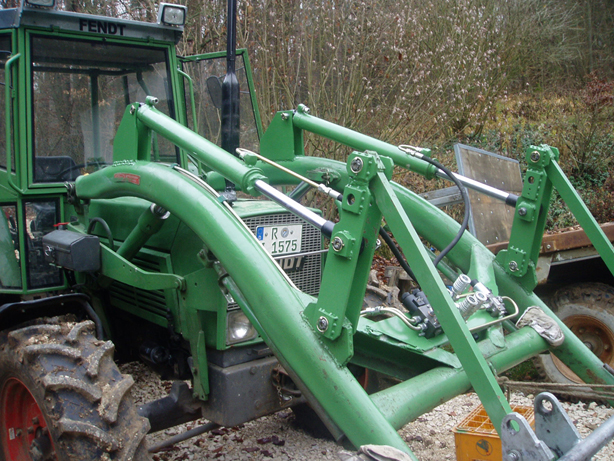

- Übersicht des Neubaus
- Hydraulikumbau 2010 Farbe 006.jpg (369.63 KiB) 6149-mal betrachtet
- Fendt-Deutz-Fan
Re: Umbau der hydr. Gerätebetätigung
von caseih640 » Mo Nov 22, 2010 21:08
Hey
Schöner Umbau.
So ähnlich haben wir unseren FL auch umgebaut. Wir haben auch alles selbstgebaut weil uns die fertigen umbausätze nicht 100%ig zusagten, weil die Umlenkhebel sehr weit hochstehen.
Wenn ich mal Bilder einstellen soll einfach Melden aber ich werde warscheinlich sowiso mal ein paar Bilder einstellen.
Hast du den Schnellwechselrahmen auch selbstgebaut?
Mit freundlichen Schraubergrüßen caseih640
Schöner Umbau.
So ähnlich haben wir unseren FL auch umgebaut. Wir haben auch alles selbstgebaut weil uns die fertigen umbausätze nicht 100%ig zusagten, weil die Umlenkhebel sehr weit hochstehen.
Wenn ich mal Bilder einstellen soll einfach Melden aber ich werde warscheinlich sowiso mal ein paar Bilder einstellen.
Hast du den Schnellwechselrahmen auch selbstgebaut?
Mit freundlichen Schraubergrüßen caseih640
Schlepper sind wie kirschen , nur die roten sind gut !!
C hampion
A ller
S chlepper
E ntwicklungen
C hampion
A ller
S chlepper
E ntwicklungen
- caseih640
- Beiträge: 78
- Registriert: Sa Aug 22, 2009 0:59
- Wohnort: Mittelfranken
Re: Umbau der hydr. Gerätebetätigung
von Fendt-Deutz-Fan » Mi Nov 24, 2010 10:36
Servus caseih640,
nein, der Wechselrahmen war damals beim Kauf des Fendt dabei.
Stell doch bitte deine Fotos vom FL ein. Es ist immer interessant, andere Ideen und Ausführungen zu sehen.
Gruß aus
Regensburg
Kurt
nein, der Wechselrahmen war damals beim Kauf des Fendt dabei.
Stell doch bitte deine Fotos vom FL ein. Es ist immer interessant, andere Ideen und Ausführungen zu sehen.
Gruß aus
Regensburg
Kurt
- Fendt-Deutz-Fan
Re: Umbau der hydr. Gerätebetätigung
von caseih640 » Mi Nov 24, 2010 22:18
Hi Leute
Kein Problem, ich mach morgen mal ein paar Bilder.
Hab nur gerade keine Bilder zu Hand.
Wenn ihr dann fragen habt wegen Maße und so einfach PN schreiben dann reiche ich fehlende Maße nach.
MFG Ramon
Kein Problem, ich mach morgen mal ein paar Bilder.
Hab nur gerade keine Bilder zu Hand.
Wenn ihr dann fragen habt wegen Maße und so einfach PN schreiben dann reiche ich fehlende Maße nach.
MFG Ramon
Schlepper sind wie kirschen , nur die roten sind gut !!
C hampion
A ller
S chlepper
E ntwicklungen
C hampion
A ller
S chlepper
E ntwicklungen
- caseih640
- Beiträge: 78
- Registriert: Sa Aug 22, 2009 0:59
- Wohnort: Mittelfranken
Re: Umbau der hydr. Gerätebetätigung
von caseih640 » Sa Nov 27, 2010 14:46
Hi Leute
Sorry das ich noch keine Bilder gemacht habe
, ich bin nochnicht dazugekommen.
Aber nächste woche auf jeden Fall.
MFG Ramon
Sorry das ich noch keine Bilder gemacht habe
, ich bin nochnicht dazugekommen.Aber nächste woche auf jeden Fall.
MFG Ramon
Schlepper sind wie kirschen , nur die roten sind gut !!
C hampion
A ller
S chlepper
E ntwicklungen
C hampion
A ller
S chlepper
E ntwicklungen
- caseih640
- Beiträge: 78
- Registriert: Sa Aug 22, 2009 0:59
- Wohnort: Mittelfranken
Re: Umbau der hydr. Gerätebetätigung
von johndeere93 » Sa Nov 27, 2010 19:50
bin gespannnt freu mich schon auf die bilder vllt find ich ja noch ein klitzekleines Detail was mir im moment noch fehlt
-
johndeere93 - Beiträge: 1366
- Registriert: Sa Jan 19, 2008 19:44
- Wohnort: NRW
Re: Umbau der hydr. Gerätebetätigung
von caseih640 » So Nov 28, 2010 21:15
Hi Leute
Nun kommen endlich mal meine Bilder.
Wenn ihr Fragen habt einfach melden.
MFG Ramon
Nun kommen endlich mal meine Bilder.
Wenn ihr Fragen habt einfach melden.
MFG Ramon
Schlepper sind wie kirschen , nur die roten sind gut !!
C hampion
A ller
S chlepper
E ntwicklungen
C hampion
A ller
S chlepper
E ntwicklungen
- caseih640
- Beiträge: 78
- Registriert: Sa Aug 22, 2009 0:59
- Wohnort: Mittelfranken
Re: Umbau der hydr. Gerätebetätigung
von Fendt-Deutz-Fan » Di Nov 30, 2010 6:12
Servus Ramon,
Respekt, echt tolle Arbeit. Was mich noch interessiert hätte, wie schauts denn mit dem Auskippwinkel aus, wenn der FL ganz oben steht.
Aber nochmal, deine Lösung gefällt mir sehr gut.
Gruß aus
Regensburg
Kurt
Respekt, echt tolle Arbeit. Was mich noch interessiert hätte, wie schauts denn mit dem Auskippwinkel aus, wenn der FL ganz oben steht.
Aber nochmal, deine Lösung gefällt mir sehr gut.
Gruß aus
Regensburg
Kurt
- Fendt-Deutz-Fan
Re: Umbau der hydr. Gerätebetätigung
von fendt schrauber » Di Nov 30, 2010 22:41
@Caseih640
Saubere Arbeit
Allerdings ist die Schaufel schon sehr weit von der Vorderachse weg(generelles Problem bei umgebauten Klinkladern). Hast du ein Gegengewicht für hinten?
Grüße aus Mittelfranken
Saubere Arbeit
Allerdings ist die Schaufel schon sehr weit von der Vorderachse weg(generelles Problem bei umgebauten Klinkladern). Hast du ein Gegengewicht für hinten?
Grüße aus Mittelfranken
-
fendt schrauber - Beiträge: 3074
- Registriert: Sa Apr 08, 2006 8:48
- Wohnort: Mittelfranken
Re: Umbau der hydr. Gerätebetätigung
von saum86 » So Dez 05, 2010 14:56
Hallo Fendt- Deutz- Fan
Hast du da normale Wegeventile verwendet, oder Proportionalventile ?
MFG Saum86
Hast du da normale Wegeventile verwendet, oder Proportionalventile ?
MFG Saum86
- saum86
- Beiträge: 54
- Registriert: So Mai 24, 2009 16:04
Re: Umbau der hydr. Gerätebetätigung
von Markus K. » So Dez 05, 2010 18:15
Servus,
ich weiß grad, das der Kurt alias Fendt-Deutz-Fan alles mit einen SB7-Wegeventil bedient und die einzelnen Funktionen mit einer 8/3-Weiche auf dieses Ventil legt. Zusätzlich ist für den 4. Kreis noch eine schaltbare Schwimmstellung verbaut.
gruß
Markus
ich weiß grad, das der Kurt alias Fendt-Deutz-Fan alles mit einen SB7-Wegeventil bedient und die einzelnen Funktionen mit einer 8/3-Weiche auf dieses Ventil legt. Zusätzlich ist für den 4. Kreis noch eine schaltbare Schwimmstellung verbaut.
gruß
Markus
Gruß Markus
ein Schlepper kann nicht rot genug sein!
ein Schlepper kann nicht rot genug sein!
-
Markus K. - Beiträge: 4203
- Registriert: Do Dez 09, 2004 17:26
- Wohnort: Grafenwöhr / Oberpfalz
Re: Umbau der hydr. Gerätebetätigung
von Fendt-Deutz-Fan » So Dez 05, 2010 18:25
Servus Saum86,
die Dinger heißen Umschaltventil/Wegeventil.
Gruß aus
Regensburg
Kurt
die Dinger heißen Umschaltventil/Wegeventil.
Gruß aus
Regensburg
Kurt
- Fendt-Deutz-Fan
