Unimat 2 speichert nicht

von **Bauerntrampel** » Mi Jun 26, 2024 19:10

Hallo,

wir haben einen gebrauchten Müller Unimat 2 als ha Zähler und Tacho am Mähdrescher (Medion 310) nachgerüstet. Soweit funktioniert alles, nur die Grunddaten werden nicht gespeichert (Impulse je 100m, Arbeitsbreiten etc) und müssen nach jedem Starten neu eingegeben werden.
Weiß jemand, ob in dem Unimat eine Art Speicherbatterie verbaut ist, die hinüber ist? Oder wo könnte das Problem sonst liegen?
Beste Grüße und vielen Dank im Voraus
Kai

Website · von **Falke** » Mi Jun 26, 2024 20:35

Ich hab' mal vor etwa 10 Jahren versucht, einen Müller Unimat (I) zu reparieren.
Da war tatsächlich Uralt-Technik verbaut. Eine Z80-CPU mit EPROMs, SRAM und Stützbatterie. So was ähnliches, nur in NiCd ... und kleiner https://www.akkuman.de/shop/Pufferbatte ... V-Batterie
Wenn da die Batterie leer oder kaputt ist, können keine solchen variablen Einstellwerte gespeichert werden.
Heutzutage wird das ja in Flash-Speicher (wie in Speicherkarten oder USB-Sticks) geschrieben ...

A.

von **Bauerntrampel** » Do Jun 27, 2024 10:36

Danke schon Mal für die Antwort!
Nun die Frage, bekommt das ein Laie, bzw. Elektro Legastheniker wie ich selbst gewechselt?

von **flashbac** » Do Jun 27, 2024 12:47

Aufschrauben und rein schauen. Wenn eine Batterie auf den ersten Laienblick zu erkennen ist, dann die messen.
Ansonsten ein Bild vom Innenleben hier einstellen. Dann schauen da von uns mal welche drüber.
Null Risiko!

von **Bauerntrampel** » Do Jun 27, 2024 20:31

Hallo,

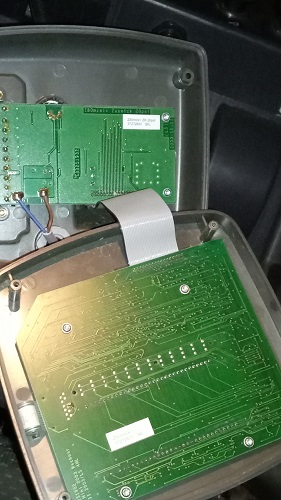

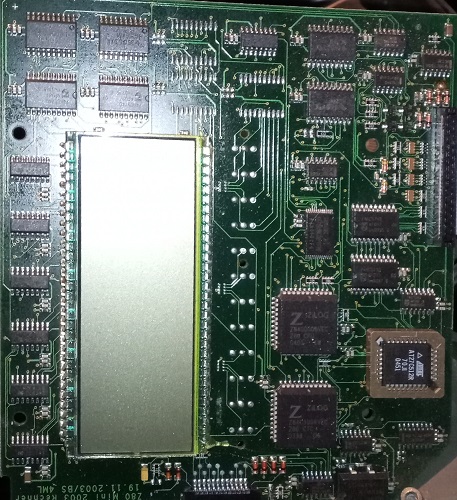

ich habe das Teil mal aufgeschraubt und leider keine so offensichtliche Batterie oder ähnliches gefunden. Das zweite Bild zeigt das Innenleben, das erste dann die Vorderseite der unteren Platine. Kann da jemand etwas erkennen? Die andere Platine konnte ich leider nicht so ohne weiteres lösen...

Weiterhin besten Dank für die Hilfe und Unterstützung!

Website · von **Falke** » Do Jun 27, 2024 21:26

Hmm, auf der Hauptplatine kann ich auch nichts erkennen - aber was ist das zylindrische, weiße Teil mit den zwei "Polkappen" mittig neben der Platine im unteren Bild?
Ist das Teil mit der Platine verbunden? Eventuell ist die Bauhöhe dieses Teils (Batterie?) zu groß um zwischen Platine und Vorderseite des Geräts zu passen ... Daher seitlich.

A.

von **frafra** » Fr Jun 28, 2024 4:31

schon mal bei müller angefragt?

von **Bernhard B.** » Fr Jun 28, 2024 5:28

Frag mal bei Müller Elektronik (jetzt Trimble) nach. Die haben einen sehr guten und hilfsbereiten Kundensupport. Hab da schon öfter Kontakt gehabt. Ansonsten wenn eine Reparatur notwendig wird, wende Dich an die Fa. Ilgenfritz

von **Holzer90** » Fr Jun 28, 2024 6:41

Hi,

falls du es reparieren lassen willst, wende dich Lieber an die Firma WSE.
Wolter Schneider Electronics.

Die sind kompetenter und günstiger wie der genannte Wettbewerb.

Grüße Markus

von **flashbac** » Fr Jun 28, 2024 8:37

Hm, das Teil wird als Tacho und ha-Zähler verwendet. Da lohnt eine teure Reparatur bei diesen Firmen wohl eher nicht.
Ich würde auch dieses runde Teil an der Seite untersuchen und wenn nicht selber, dann ins Repaircafe damit gehen.

von **langer711** » Fr Jun 28, 2024 11:23

Das ist natürlich alles nur Rätselraten, machen wir uns nix vor.
Versuch mal mehr Details in die Fotos zu kriegen.
Die weiße Runde „Trommel“ sieht schonmal verdächtig nach Akku aus

Rechts davon ist noch so ein roter Kreis im Bild.
Da steht was drauf, kann man das lesen?

Ich würde vielleicht aber auch so ne Speicherbatterie in der Nähe der Versorgung unterbringen, also die kleine Platine, wo die beiden Kabel verlötet sind vielleicht auch mal betrachten.

von **flashbac** » Fr Jun 28, 2024 13:09

Genau, die zweite Platine muss gelöst werden. Da wo das Flachbandkabel dran geht, gibt es ja scheinbar eine Vertiefung. da könnte ja auch noch etwas untergebracht sein. Wer weiß, aber einen Versuch ist es wert.

von **Bauerntrampel** » Fr Jun 28, 2024 14:57

Vielen Dank erst einmal!
Der vermeintliche Zylinder ist nur eine optische Täuschung... Das ist ein Kabelband...
Müller habe ich kontaktiert, die sagen auch, dass es die Speicherbatterie sein müsste. Momentane Auftragsdauer aber 16 Wochen....
Muss ich noch Mal sehen, dass ich die zweite Platine los bekomme, ohne etwas abzubrechen.
Zur Not muss beim starten einmal der Impulswert und die Arbeitsbreite eingegeben werden.

von **flashbac** » Fr Jun 28, 2024 15:27

Naja, wenn die schon sagen, dass es die Speicherbatterie sei, dann kann sie ja nur noch auf der anderen Seite der zweiten Platine sein. Also vorsichtig lösen und dann tauschen. Das ist keine Raketentechnik!

von **kvf650** » Fr Jun 28, 2024 20:18

Hallo,
mach bitte noch Bilder, mit mehr lesbaren Details und kpl. Übersicht (hohe Auflösung) wäre gut.
Dann geht's sicher einfacher. Meine, ein + auf der kl. Platine zu erkennen.
Evtl. ist kleine Platine auf die zuvor im Gehäuse eingeschraubten Steckverbinder gesteckt und angelötet worden.
Dann muss man das leider alles erst ablöten, um sie ganz lozuschrauben. Aber machbar. Nur nicht mit Kraft.....

Hast auch PN.
Gruesse
