Ich habe einen Hydraulikzylinder von einem Atlasbagger- der hat einen Außendurchmesser von 130mm.
Nun bräuchte ich die Kolbenfläche im Durchmesser- hat jemand eine Ahnung welche Wandstärke in etwa bei so einem
Baggerzylinder üblich sind?
Wäre super!

Vielen Dank schonmal, Hubert

Warum misst du nicht nach ?? gegebenenfalls mit Druckluft ein wenig ausfahren !

Beim ausfahren kann ich nur die Kolbenstange messen und zerlegen will ich ihn nicht unbedingt.

Servus,
müssten so 7,5- 10mm sein ( laut Hytec-Katalog ).

Mfg
Ast22

Hab' ich zwar noch nie gemacht - aber es ginge mit Auslitern !

Also Kolben irgendwie z.B. 10 cm ausfahren, den Kolbenbodenraum mit Öl füllen, Kolben einfahren und das dabei
herausgepresste Öl in einem Messgefäß auffangen.

Der Radius des Kolbenbodens wäre dann nach der Volumensformel die Wurzel aus (Volumen/(Länge*pi)) ...

A.

hallo,
event. kannnst du durch den hydr.anschluss messen
ich glaub ich hab den gleichen, der hat 10mm wandung

gruß

Der Zylinder in meinen Holzspalter hat 130mm AD, Wandstärke ist 10mm; Kolben 110mm.

Danke euch- durch den Ölanschluß geht nicht-vorne wegen der Stange und hinten geht die Bohrung ganz schräg rein.
123....: der Zyl. hätte dann 110mm innen- hast du den an einem Spalter- welchen Druck?
Reicht der aus? Welche Erfahrung hast du gemacht beim Spalten, gabs schon Probleme?

hallo,
ich habe mir einen liegendspalter mit ca22to kraft.
natürlich geht auch mal was nicht, pappel mit 1,1m durchmesser sollte man nicht mittendurch spalten wollen, besonders wenn ein großer ast drinn ist.
mit buche bis 70cm hatte ich noch keine probleme, größere buche hatte ich noch nicht.
meine erfahrung: hub sollte mindestens 110cm sein, ich habe derzeit 105cm, was immer wieder mal probleme macht.
verbaut habe ich ein monoblockventil welches auch von hand auf eilgang gesteuert werden kann.ist aber nicht ideal.
ich empfehle dir: kauf dir eine tandempumpe und ein differentialventil(eilgangventil), somit wird der rücklauf auch schneller. welcher bei mir etwas langsam ist.
meine daten(aus dem kopf, ich hoffe alles ist richtig):
kolbenstange 65mm
kolben 110mm
hub 1050 (konstruktionsbedingt)
druck 230bar, darüber bekommst du probleme mit dem zulässigen druck der schläuche in L ausführung
pumpe :
zapfwellenpumpe Übersetzung 1:3,8(standart)
hydr.pumpe: 26ccm
zapfwellendrehzahl 660umin, somit am limit der hydraulikpumpe mit 2500umin
fördermenge ist ca66ltr
tankinhalt 65ltr, befüllt mit 60ltr 46er öl
aufgrund verschiedener ungünstiger faktoren wird das öl bei zügigem spalten mit2pers nach 2std sehr heiß.

bilder sind hier irgendwo, wenn ich sie finde, stell ich nen link ein

gruß

so, gefunden:
post690251.html#p690251

Habe den Zyl. mal mit Druckluft abgedrückt.
Zur Kolbenstange hin dicht, nur an der Kolbendichtung scheint was undicht zu sein.
Es bläst ein wenig durch, von der einen zur anderen Seite. also wenn ich an dem einen Anschluss Druck drauf gebe
kommt zur anderen Seite etwas Luft raus. Nicht viel, aber doch etwas.
Nun sind diese Art Dichtungen ja so aufgebaut, dass die mit zunemenden Druck "dichter"werden, d.h. die Dichtlippe mehr an die Zyl.wand gedrückt werden.
Sollte ich mir da Sorgen machen? Kann ich den so verwenden? Oder muß ich neu abdichten?
Wo bekomme ich solche Dichtungen her? Was kostet sowas? Habe die Befürchtung, dass die mehr als der ganze Zylinder kosten?
Gruß

Wir beziehen unsere Dichtungen bei dieser Firma:

http://felten-online.de/

Ist bei uns in der Nähe. Die haben wirklich alles da. Wir sind noch nie heim gefahren ohne die passenden Dichtungen oder Nutringe.

Im Vergleich zu einem Neuen Zylinder ist ein Dichtsatz viel billiger!

Gruß

Hallo, danke für die Info...
Ich meinte allerdings ob die Dichtungen sich bei größer werdenden Druck abdichten (sind ja so geformt, dass je höher der Druck , desto höher die Anpresskraft der Dichtkante ist)??
Hat da jemand schon Erfahrung mit gemacht?
Gruß HUbert

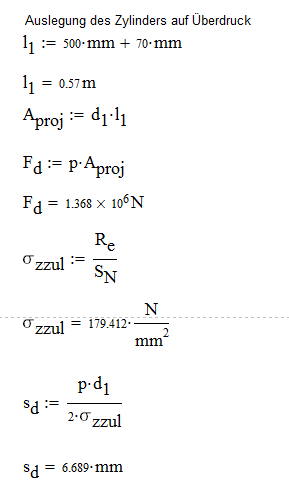

Berechnung

pachazon hat geschrieben:Berechnung

ääähhh ja,
verstehe nur Bahnhof!!!!

@pachazon

Dann rechne uns doch mal vor was du da ins Netz gestellt hast!

Ach übrigens... Formeln ohne Legende der Variablen bringen eigentlich gar nichts!

Gruß
