Hallo

Bei Anbaugeräten für Traktoren werden immer wieder die Kategorien 1 bis 3 angezogen. Wer kann mir diese Kategorien mit mehr Inhalt hinterfüttern (Abstände, Durchmesser, ...)?

Danke

Harald

Durchmesser:
KAT1 22,0 mm
KAT2 28,5 mm
KAT3 37,5 mm

Das Thema gabs schonmal einfach in der Suche: KAT eingeben dann kommt alles.

http://www.landtreff.de/viewtopic.php?t=1296&highlight=kat

Hallo,

es gibt noch mehr Größen wie z.B. Kat4 und auch Reduzierungen:

Code: Alles auswählen

                 Durchmesser (mm)           Breite (mm)     Ø Bohrung (mm)
Kat. 1             44,0                       35,0               22,4
Kat. 2/2           56,0                       45,0               28,7
Kat. 3/2           64,0                       45,0               28,7
Kat. 3/3           64,0                       45,0               37,3
Kat. 4/3           85,0                       57,0               37,3
Kat. 4             85,0                       57,0               51,0

Quelle: Kramp Online

Mit freundlichem Gruß

T. Dittrich

IHC 733 hat geschrieben:Durchmesser:
KAT1 19,0 mm
KAT2 28,5 mm
KAT3 37,5 mm

Ist nicht Kat 1 = 22 mm
und Kat 0 = 19 mm ?

Gruss

Karl

Hallo,

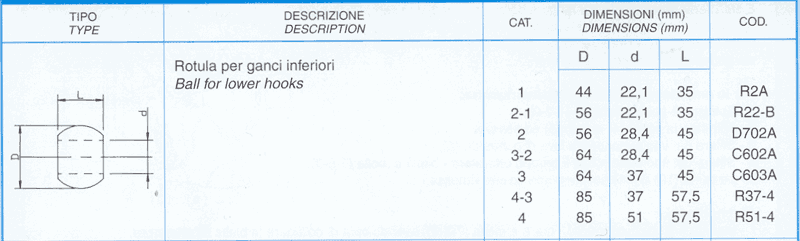

hier mal eine scan aus einem Prospekt:

Hallo zusammen. Hab da mal ne frage an die Dreipunkt Spezialisten.

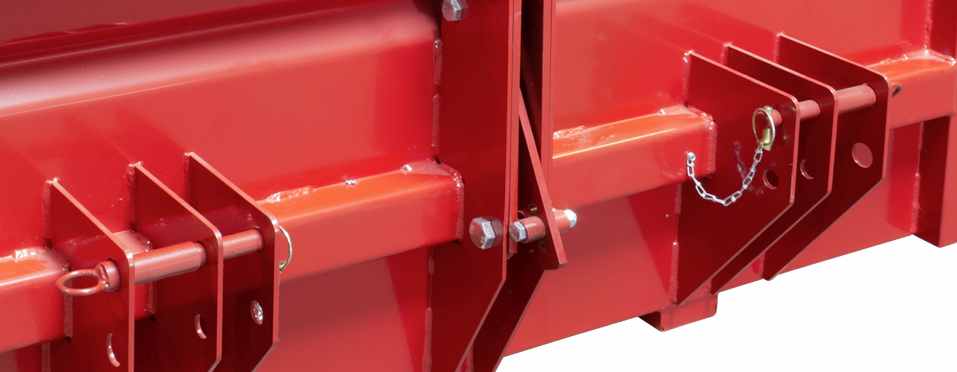

Habe mir ein Hubgerüst zugelegt & will die Unterlenkeraufnahme gleich für Kat 1 & 2 anbauen. Das ganze soll so in etwa aussehen wie auf dem Bild im Anhang, Bolzendurchmesser Kat 1 innenaufnahme 22mm, Bolzendurchmesser Kat 2 aussenaufnahme 28mm. Nun meine Frage, wieviel platz muss ich da auf jeder Seite lassen bzw. in welchem Abstand soll ich die ganzen gebohrten Laschen anschweißen? Kann mir da mal jemand Maße zukommen lassen?

schau mal hier:
http://de.wikipedia.org/wiki/Dreipunkt-Kraftheber
runter scrollen, da sind dann die Abstände der Aufnahme von der Mitte aus angegeben.

Bitte aufpassen auf Freigang insbesondere wenn Du Fanghaken hast. Ich habe mal gedacht: Passt schon - und dann eine halbe Stunde mit der Flex nachgearbeitet.

Grüße,

Manfred
